کابل MHL چیست ، کاربرد کابل MHL ام اچ ال
تاریخ انتشار : ۲۶ آبان ۱۳۹۳احتمالا جدیدا اسم کابل MHL یا تبدیل Micro USB به HDMI برای تبلت یا گوشی موبایل رو شنیدید . بریم ببینیم این کابل چی هست و به چه دردی می خوره .
کابل MHL چیست ؟
MHL مخفف عبارت Mobile High Definition Link به معنی اتصال موبایل با کیفیت بالا هست . این استاندارد توسط کنسرسیوم MHL شامل برخی شرکت های معتبر تکنولوژی مثل سامسونگ ، سونی ، نوکیا ، توشیبا و Silicon Image طراحی شده و ورژن های ۱ ، ۲ و ۳ داره که در ادامه میگم . کابل MHL یه سرش همون کابل HDMI هست و سر دیگه کابل Micro USB هست .

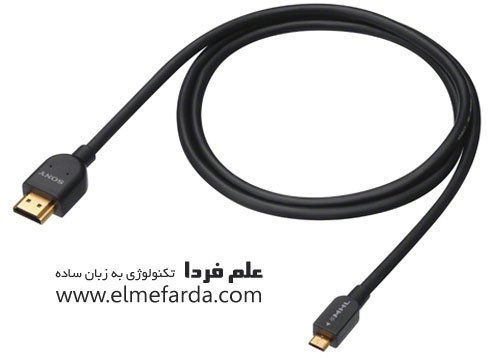

کابل MHL – تبدیل Micro USB به HDMI
از این کابل برای اتصال گوشی یا تبلت به تلویزیون استفاده می کنن . سری که HDMI هست به تلویزیون می خوره و سری که مایکرو یو اس بی هست هم به تبلت یا موبایل ، حالا تو یه پست جداگونه آموزش میدم که چجوری میشه با استفاده از این کابل ، تصاویر گوشی موبایل یا تبلت رو روی تلویزیون دید .
آموزش زبان انگلیسی علم فردا
- یه بار برای همیشه تلفظ انگلیسی رو یاد بگیر!
- ■ آموزش گرامر انگلیسی از صفر تا صد!
- ■ آموزش مکالمه انگلیسی درباره موضوعات کاربردی
- ■ مبتنی بر انگلیسی امریکایی!
- ■ بیش از 45 ساعت ویدیو آموزشی!!! اطلاعات بیشتر + نمونه درس
موارد استفاده کابل MHL
بازی : می تونید بازی رو با کنترل لمسی روی گوشی یا تبلت انجام بدید و به تلویزیون نگاه کنید . یا اینکه می تونید دسته کنترلر کنسول رو با استفاده از بلوتوث با گوشی هماهنگ کنید و با دسته بازی کنید .
بازی کردن با استفاده از کابل MHL
در عکس بالا روی میز رو نگاه کنید موبایل می بینید که به تلویزیون وصل شده و با دسته بلوتوثی داره بازی می کنه .
پخش فیلم و عکس : می تونید فیلم ها و یا عکس های خودتون رو که در حافظه گوشی یا تبلت ذخیره شده رو روی نمایشگر بزرگ تر تلویزیون ببینید . ضمنا می تونید ویدئوی های Netflix و یوتیوب رو هم توی تلویزیون پخش کنید .
اتصال گوشی به تلویزیون با کابل MHL
تبدیل گوشی یا تبلت به کامپیوتر : می تونید با سینک کردن موس با کیبورد بلوتوثی با بلوتوث گوشی یا تبلت ، دستگاه رو به کامپیوتر تبدیل کنید و توی تلویزیون کار کنید .
گوش دادن به موزیک : می تونید صدای موزیکی که توی گوشی هست رو روی اسپیکرهای تلویزیون پخش کنید .
انواع کابل MHL
به طور کلی دو مدل کابل MHL داریم ، یکی اکتیو Active و یکی پسیو Passive . کابل MHL اکتیو یعنی اینکه برای کار کردن احتیاج به برق داره اما پسیو نداره . کابل های قدیمی MHL برای اینکه مثل بچه آدم کار کنن احتیاج به برق آداپتور جانبی داشتن یعنی یه رابط بود که یه سیم داشت ( Micro USB ) و یه پورت مادگی HDMI . پورت Micro USB که به گوشی می خورد و یه کابل HDMI هم به مادگی و اون سر HDMI هم به تلویزیون . یه آداپتور هم بود ( معمولا شارژر خود گوشی ) که می خورد به رابط برای تامین برق گوشی و خود رابط .

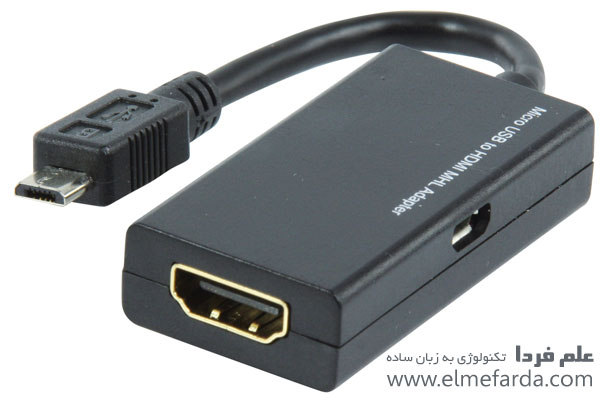

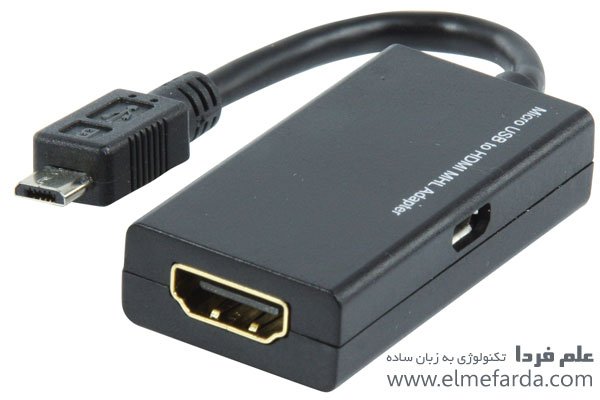

رابط یا آداپتور کابل MHL
در شکل بالا مبدل MHL رو می بینید . اون سر که مشخصه Micro USB هست . این ور که رو به شماست پورت HDMI و سمت راست هم سوکت شارژر می خوره برای تامین برق .
اما در حال حاضر خیلی از رابط هایی که تولید میشه احتیاج به آداپتور جانبی نداره بلکه باعث شارژ یا حداقل از دست ندادن شارژ گوشی موبایل میشن .
۳ نسخه کابل MHL داریم ( تا حالا ) MHL نسخه ۱ و ۲ و ۳ . نسخه ۱ که اغلب گوشی های تولید شده در سال ۲۰۱۱ تا ۲۰۱۳ به MHL 1 مجهزن . گوشی های جدیدتر مثل گلکسی اس ۴ و نوت ۳ سامسونگ نسخه MHL 2 دارن و نسخه ۳ رو هم باید در گوشی های جدید ببینیم .
کابل MHL از یه نظر دیگه به دو نوع ۵ پین و ۱۱ پین تقسیم میشه . ۱۱ پین مخصوص گوشی های جدید سامسونگ هست اما ۵ پین استاندارد اولیه کابل MHL حساب میشه که گوشی های قدیمی تر سامسونگ هم ۵ پینی بودن .
مزیت کابل MHL
خب شاید خیلی از شما ها بگید که بابا وایرلس می زنم دغدغه سیم هم ندارم اما ۲ تا نکته اینجا به عنوان مزیت کابل MHL در نظر گرفته میشه یکی اینکه دستگاه شما چه تبلت چه گوشی موبایل ، حین اتصال به تلویزیون از طریق کابل MHL شارژ هم میشه و نکته دیگه اینکه می تونید از طریق کنترل تلویزیون گوشی رو هم هدایت کنید .
همه تلویزیون ها MHL دارن ؟
نه ، معمولا تلویزیون های جدید دارن ، اما اونایی که ندارن رو میشه توسط یه رابط وصل کرد . فقط کافیه تلویزیون پورت HDMI داشته باشه و یه رابط Micro USB به HDMI بگیرید .
آیا همه گوشی ها یا تبلت ها MHL دارن ؟
نه ، باید تو مشخصات گوشی خودتون نگاه کنید ، ضمنا اگه نداشته باشه نمیتونید بهش اضافه کنید .
این پست در حد آشنایی هست و هدف این بوده که بدونید اصلا همچین کابلی هم وجود داره .
