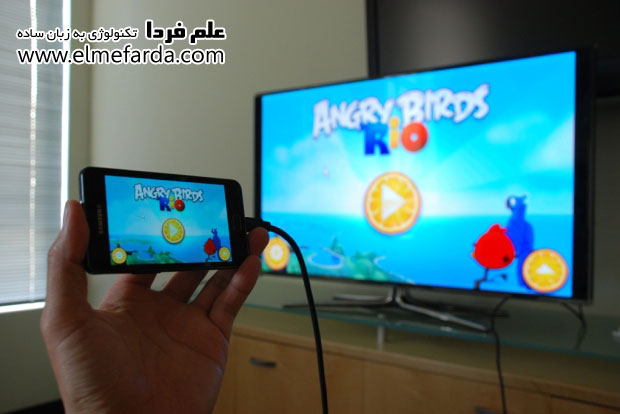

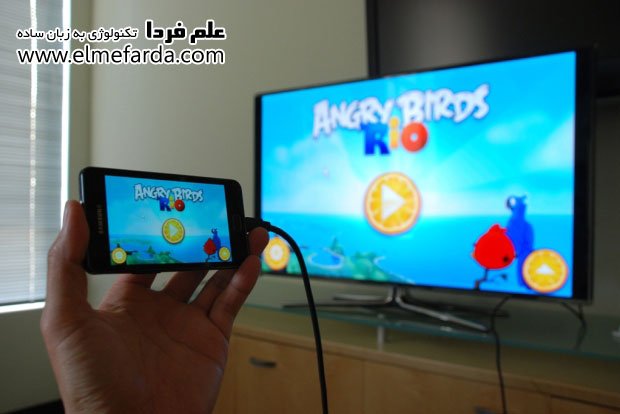

اتصال گوشی موبایل به تلویزیون با کابل MHL
تاریخ انتشار : 28 آبان 1393اگه دنبال راهی برای اتصال گوشی موبایل خودتون به تلویزیون غیر از روش وایرلس هستید ، کابل MHL که قبلا در علم فردا در موردش توضیح دادم می تونه چاره کار شما باشه ( اون پست رو حتما بخونید که بدونید اصلا کابل MHL چی هست ) . وصل کردن گوشی به تلویزیون از طریق وایرلس ، دغدغه هایی مثل قطع و وصل شدن ارتباط ، کاهش کیفیت صدا و تصویر و همچنین تاخیر در ارسال تصویر رو به همراه داره واسه همین شاید اتصال کابلی گوشی موبایل به تلویزیون بهتر باشه .
وصل کردن گوشی موبایل به تلویزیون ، موارد لازم
دو مدل گوشی داریم ، یه مدل گوشی ها قابلیت MHL ندارن در عوض یه جایی برای کابل HDMI گذاشتن ، روی گوشی یه پورت Micro HDMI هست که خیلی شبیه به پورت Micro USB هست . این دوتا نباید باهم اشتباه گرفته بشن چون هیچ ربطی به هم ندارن . اگه گوشی شما از قابلیت MHL پشتیبانی می کنه ( توی مشخصاتش می زنه ) باید یه کابل Micro USB به HDMI از بازار بخرید . اسم این کابل همون MHL هست .
MHL نسخه های ۱ و ۲ و ۳ داره که هر چی عدد بزرگتره ، کیفیت انتقال تصویر بهتره . این که چه ورژنی از MHL به گوشی شما می خوره رو باید از مشخصات گوشی پیدا کنید اما به طور کلی گوشی های جدید اکثرا نسخه MHL 3 رو دارن . ورژن MHL 2 هم در گوشی های تولید سال ۲۰۱۳ وجود داره .

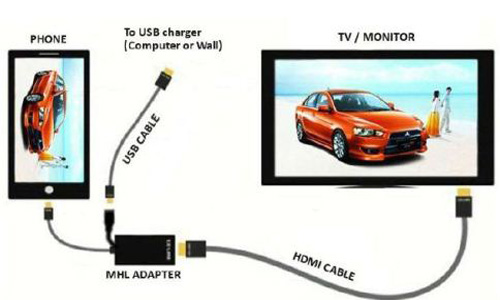

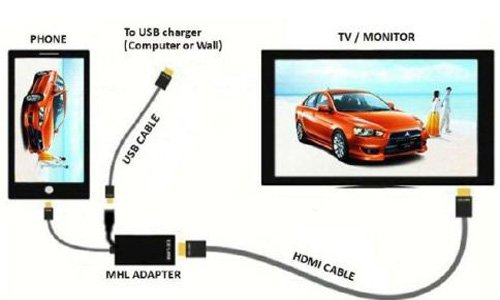

حالا نوبت به تلویزیون هست ، اگر تلویزیون شما قابلیت MHL رو داشته باشه روی پورت HDMI خودش میزنه . می زنه MHL Support یا MHL خالی . تو این حالت شما فقط به یه کابل MHL ساده نیاز دارید ، اما اگه تلویزیون از MHL پشتیبانی نکنه شما باید یه آداپتور یا رابط MHL از بازار بخرید . که یه کابل Micro USB داره می خوره به گوشی و یه پورت HDMI داره که باید از طریق کابل HDMI به تلویزیون وصل بشه و یه شارژر واسه تامین برق . همین . بعد از نصب ، تلویزیون به طور اتوماتیک برنامش میاد بالا و تصویر رو می بینید . به همین سادگی .
البته قبلا هم گفتم که گوشی ها و تبلت های جدید سامسونگ مثل گلکسی اس ۴ و گلکسی اس ۵ و تبلت گلکسی تب اس ، از درگاه ۱۱ پینی استفاده می کنن . به خاطر همین واسه وصل کردن گوشی و تبلت های سامونگ به تلویزیون نیاز به یه رابط ۱۱ پین به ۵ پین هم هست . البته در برخی محصولات ، توی جعبه شون کابل MHL مخصوص بهشون شاید باشه .

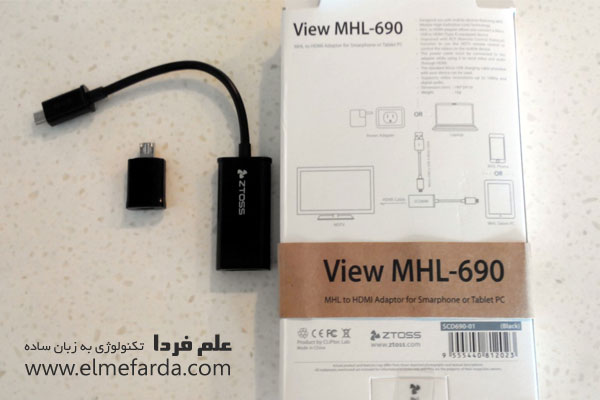

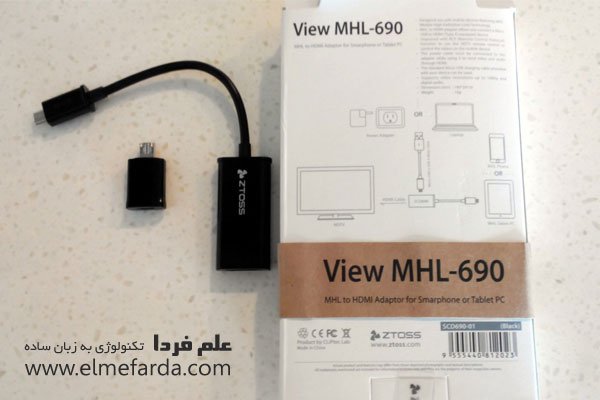

مثلا در شکل بالا اون قطعه مشکی کوچیکه ، تبدیل ۱۱ پین سامسونگ به ۵ پین هست .
یادتون باشه که اتصال گوشی یا تبلت به تلویزیون از طریق کابل MHL یه مزیت جالب داره اونم اینه که همزمان گوشی شما شارژ هم میشه .

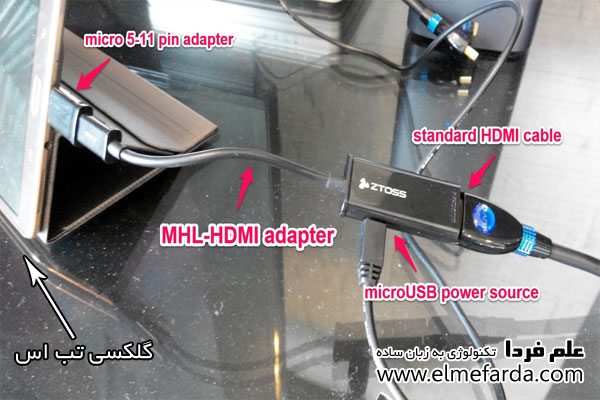

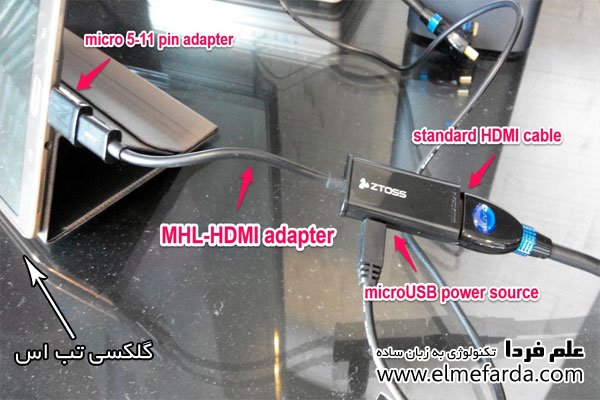

در تصویر زیر می بینید رابطی که در تصویر بالا دیدید چگونه به تبلت سامسونگ گلکسی تب اس وصل شده . ۳۰ ثانیه به عکس نگاه کنید !
مراحل اتصال گوشی به تلویزیون با کابل MHL
■ شارژر رو به برق بزنید و کابل مایکرو USB اش رو به رابط بزنید .
■ سر مایکرو USB رابط رو به گوشی یا تبلت بزنید .
■ کابل HDMI رو به رابط و سر دیگش رو به تلویزیون بزنید .
■ ورودی تلویزیون رو روی HDMI بذارید و الان دیگه باید تصویر رو بگیرید .
نکات ریز در مورد اتصال گوشی یا تبلت به تلویزیون با کابل MHL
■ واسه اینکه بدونید گوشی یا تبلت شما MHL داره و کدوم نسخه اش رو داره بهترین کار اینه که مدل گوشی تون رو توی گوگل به همراه کلمه MHL سرچ کنید . یه ذره سر و کله بزنید می فهمید که کی به کیه !
■ MHL نسخه ۲ می تونه تصاویر رو با کیفیت HD و صدای ۸ کاناله ( ۷.۱ ) رو از گوشی به تلویزیون منتقل کنه . نسخه سوم می تونه تصاویر رو با کیفیت ۴K منتقل کنه .
■ نسخه سوم ، قدرت شارژدهی بیشتری نسبت به نسخه دوم داره . نسخه ۲ می تونه ۹۰۰ میلی آمپر ساعت جریان بده اما نسخه سوم می تونه ۲۰۰۰ میلی آمپر ( ۲ آمپر ) جریان بده که خب مسلما گوشی یا تبلت زودتر شارژ میشن .
■ وقتی گوشی به تلویزیون وصل میشه ، صفحه نمایش گوشی روشن می مونه . شما واسه اینکه گوشی زودتر شارژ بشه و داغ نشه ، روشنایی صفحه رو کم کنید . روی تلویزیون تاثیر نمی ذاره .
■ حواستون باشه که شما گوشی رو به تلویزیون وصل کردید ، پس همه چیزی که تو موبایل اجرایی باشه تو تلویزیون هم اجرا میشه . مثلا نسخه واکنش گرا ( نسخه موبایلی ) از وب سایت ها باز میشه .
■ خروجی تصویر گوشی معمولا به طور پیش فرض روی ۳۰ هرتز تنظیمه اگه می خواید از MHL برای بازی استفاده کنید ، بهتره خروجی تصویر گوشی رو روی ۶۰ هرتز تنظیم کنید ( اگه بشه ) . این کار رو معمولا با استفاده از کدهای مخفی انجام میدن .
ویدیوی ۱ونیم دقیقه ای زیر رو ببینید تا ذهنیت بهتری داشته باشید .
