دیتاشیت فارسی دیود های 1N4001 – 1N4007

تاریخ انتشار : ۱۱ اسفند ۱۳۹۱



دیود 1N4001  رو همه میشناسن . هر فردی که کمی با الکترونیک آشنایی داشته باشه اسم این قطعه رو شنیده . دیود 1N4001 تا دیود 1N4007 در یک خانواده قرار میگیرن . وقتی چند قطعه در یک خانواده قرار می گیرن یعنی عملکرد اونا شبیه به هم هست فقط در برخی مقادیر و مشخصه ، با هم دیگه فرق دارن . مثل خانواده آدما . همه شبیه به هم هستن اما یکی پولش بیشتره ، یکی زورش بیشتره ، یکی خوش اخلاق یکی بد اخلاق . در خانواده الکترونیکی قطعات هم همینه . رفتاری مشابه اما با قدرت و سرعت کمتر و بیشتر .

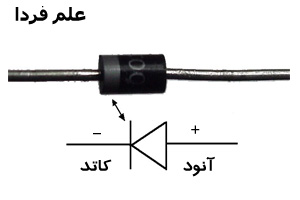

ظاهر و پایه های دیود 1N4001

ظاهر و پایه های دیود 1N4001

ویژگی دیود های 1N4001 تا 1N4007 :

■ پیوند نفوذی
پیوند نفوذی به انتشار اتمهای پذیرنده با اهدا کننده ناخالصی در کریستال یک ماده ی نیمه هادی به منظور تشکیل  نواحی رسانای نوع p و یا N گویند.
■ قابلیت عبور جریان بالا و افت ولتاژ مستقیم کم
■ تحمل جریان ضربه ای اضافه بار تا   Peak 30A
■ جریان معکوس نشتی کم
■ وزن تقریبی 0.3 گرم

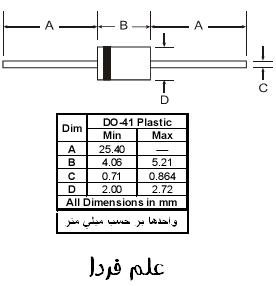

اندازه و ابعاد دیود 1n4007

اندازه و ابعاد دیود 1n4007



یکسو سازی با دیود 1N4001 تا 1N4007

دیود های سری 1n4000 بیشتر برای استفاده در مدارات یکسو سازی به کار گرفته می شوند . مدار یکسو ساز مداری است که جریان برق AC  یا Alternating  Current را به جریان برق DC  یا Direct Current تبدیل می کند . نقش دیود در مدار یکسو ساز ، رد کردن نیم موج از یک موج کامل برق است . همانطور که می دانید ، شکل موج برق AC ، یک شکل موج سینوسی است یعنی از صفر شروع و به قله موج می رسد و سپس به صفر بازگشته و به منفی قله می رسد . دیود کاری که انجام می دهد ، رد کردن شکل موج نیمه مثبت یا منفی و سد کردن راه برای نیمه دیگر است . در واقع یک شکل موج سینوسی بعد از عبور از یک دیود به شکل زیر در می آید .

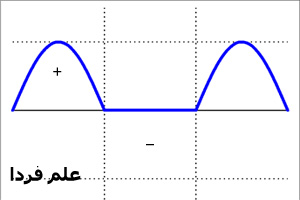

شکل موج سینوسی یکسو شده توسط دیود

شکل موج سینوسی یکسو شده توسط دیود



البته این شکل برای موقعی است که فقط از یک دیود در مسیر شکل موج AC استفاده بشه . با قرار دادن دو یا 4 دیود 1N4001 ، یه یکسوساز تمام موج سر وسط و یا پل می رسیم . با قرار دادن یک خازن با ظرفیتی محاسبه شده ، شکل موج را به شکلی مطلوب در می آورند که در زیر می بینید . این شکل همان سیگنال یکسو شده و صاف شده ایست که به مصرف کننده ارسال می شود . به اعوجاج کوچکی که در شکل موج می بینید ، ریپل می گن و این ریپل در بسیاری از مواقع انقدر کوچیکه که میشه نادیده گرفتش . اساس کار این شکل موج ریپل که همون سیگنال dc رو میسازه بر شارژ و دشارژ خازن هست . به این شکل که در نیم موج مثبت شارژ و در نیم موج منفی دشارژ میشه . اما طبق ثابت زمانی خازن مدتی برای این شارژ و دشارژ طول میکشه ، به زبان ساده تر اگه به شکل با دقت بیشتری نگاه کنید می بینید که تا خازن می خواد شارژ شه باید دشارژ شه و تا می خواد دشارژ شه باید شارژ شه . اینجوریه که به شکل موج نسبتا صافی می رسیم .

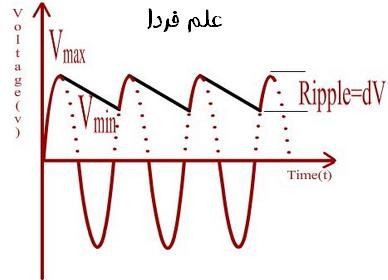

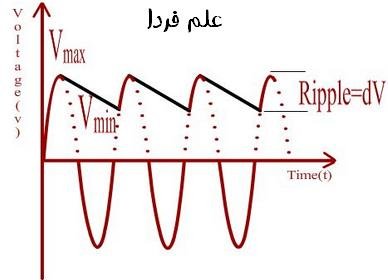

شکل موج ریپل خازن

شکل موج ریپل خازن



 یکسو کننده تمام موج با دیود 1N4001 تا 1N4007

استفاده از یک دیود برای تنها نیم موج کافی است اما برای استفاده در مدار کافی نیست و باید هر دو جهت موج یعنی مثبت و منفی یکسو شوند به همین دلیل مثل تصویر زیر از یکسو کننده تمام موج استفاده می کنیم . دیود های به کار رفته در شکل زیر 1N4001 تا 1n4007 است . در این حالت در سیکل مثبت ، سیگنال از یک دیود 1N4001 رد شده و بعد از عبور از مقاومت ( بار Load ) از دیود دیگر به ترانس بر می گردد ( مدار بسته یا تکمیل می شود ) در سیکل منفی هم به همین شکل هست .



مدار یکسو ساز با دیود 1N4001

مدار یکسو ساز با دیود 1N4001

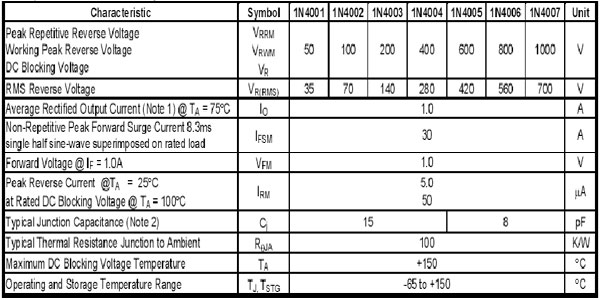

 جدول مشخصات دیود 1N4001  تا 1N4007

مقادیر مجاز و مشخصات الکتریکی  در 25 درجه سانتی گراد

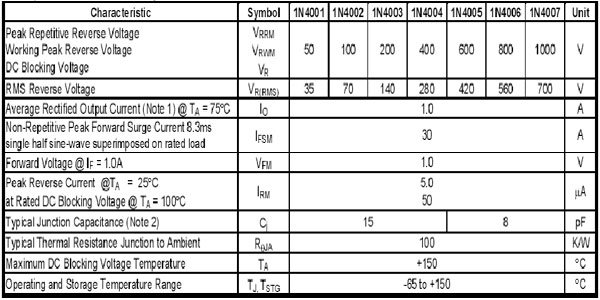

جدول مشخصات دیود 1N4001  تا 1N4007

جدول مشخصات دیود 1N4001 تا 1N4007

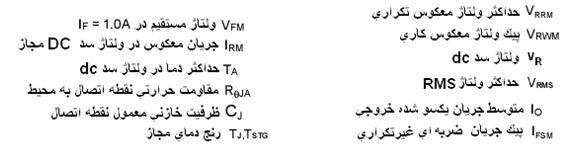

توضیح مشخصات الکتریکی دیود 1N4001-1N4007

توضیح مشخصات الکتریکی دیود 1N4001-1N4007



تشریح مشخصات دیود  1N4001 – 1N4007

حداکثر ولتاژ معکوس تکراری : حداکثر ولتاژی است که در بایاس معکوس به دیود آسیبی نخواهد رساند .

ولتاژ سد DC : حداکثر ولتاژ معکوس DC که باعث شکست نیمه هادی نشود .

جریان ضربه ای غیر تکراری : حداکثر جریانی است که دیود در فواصل زمانی کوتاه تنها برای یک بار می‌تواند تحمل کند.

ولتاژ معکوس کاری : حداکثر ولتاژی که در بایاس معکوس می توان به دیود اعمال کرد و نقطه اتصال دیود آسیب نبینه .

جریان یکسو شده خروجی : جریانی است که در بایاس مستقیم و با اعمال ولتاژ مجاز مستقیم از دیود عبور می کند .

جریان معکوس : جریان DC خیلی کوچکی که در بایاس معکوس از دیود عبور می کند .
