کالبد شکافی Galaxy S6 ، قطعات داخلی

تاریخ انتشار : ۰۶ فروردین ۱۳۹۴

چند وقت پیش ، کالبد شکافی Galaxy S5 رو براتون قرار دادم و حالا امروز نوبت به برادر بزرگ تر یعنی Galaxy S6 رسیده . بریم ببینیم چه قطعاتی باعث بوجود اومدن این همه تعجب و شگفتی توی گوشی Galaxy S6 شده .

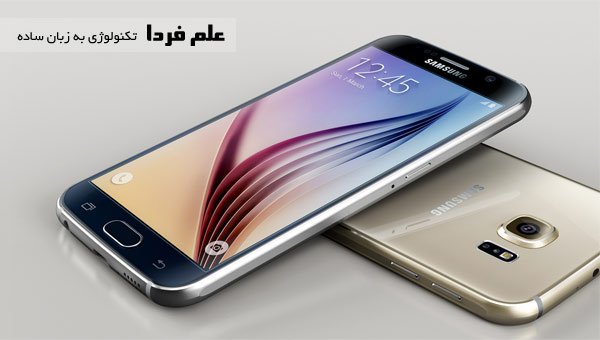

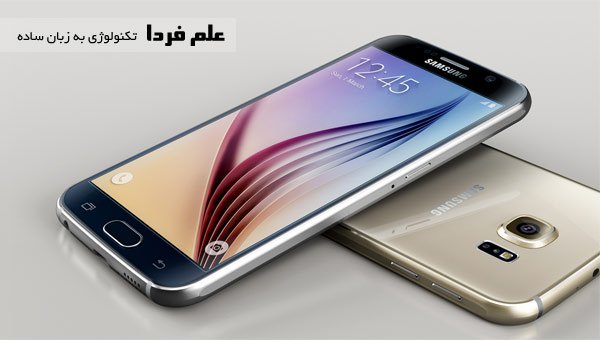

گوشی Galaxy S6

گوشی Galaxy S6

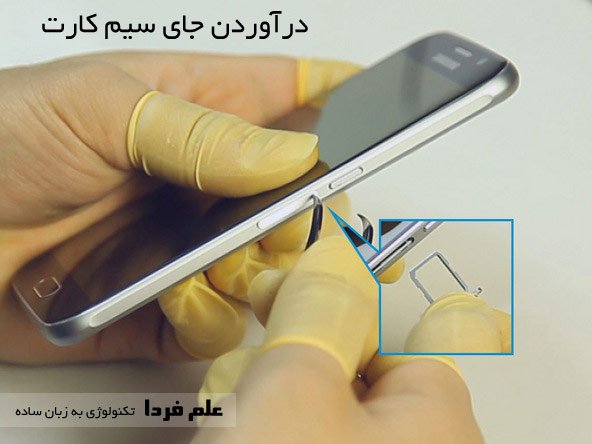

قبل از هر کاری باید گوشی Galaxy S6 رو خاموش کنیم تا موقع کار مشکلی پیش نیاد . اگه سیم کارت داخل گوشی هست اونم دربیارید . جای سیم کارت گوشی Galaxy S6 به صورت کشویی هست و بر خلاف گلکسی اس 5 ، سیم کارت از خارج گوشی جا می خوره . می دونید که این مدل از اسلات های سیم کارت ، برای بیرون کشیدن یه حفره بسیار ریز داره که باید با سوزن مخصوصش بکشید بیرون .

درآوردن جای سیم کارت GALAXY S6

درآوردن جای سیم کارت GALAXY S6

دیگه خبری از باتری قابل تعویض در  GALAXY S6 نیست . این در حالیه که در تمام گوشی های قبلی سامسونگ مثل گلکسی اس 4 و گلکسی اس 5 ، باتری به سادگی جدا و تعویض می شد . پست مرتبط : فرق باتری داخلی و باتری قابل تعوض گوشی

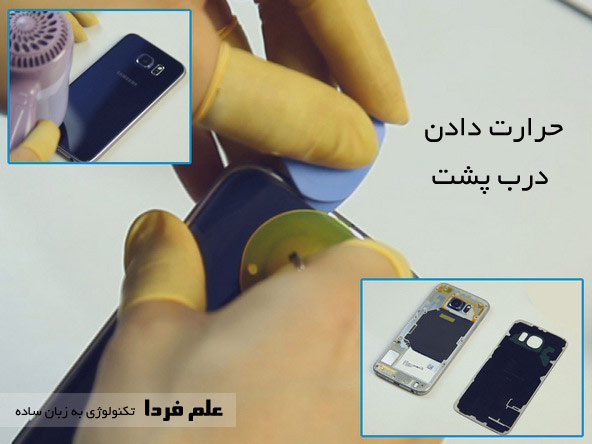

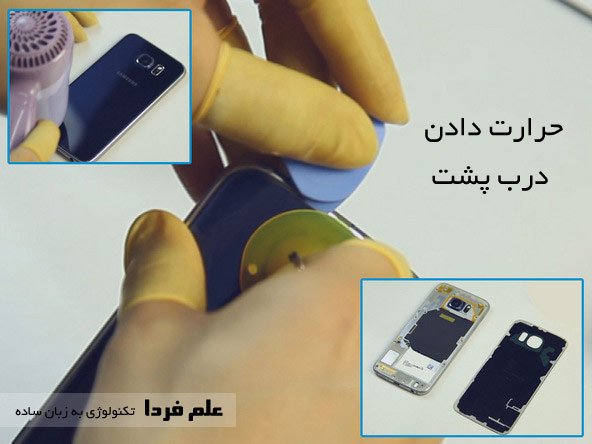

پس واسه باز کردن درب پشت و رسیدن به باتری GALAXY S6 باید بهش گرما بدیم و با ابزاری مخصوص ، شکاف بندازیم .

گرما دادن درب باتری GALAXY S6

گرما دادن درب باتری GALAXY S6

اون پلاستیک زرد رنگی که روی گلکسی اس 6 می بینید ، مکنده هست . برای اینکه بتونید در دو جهت مخالف فشار وارد کنید تا شکاف ایجاد بشه .

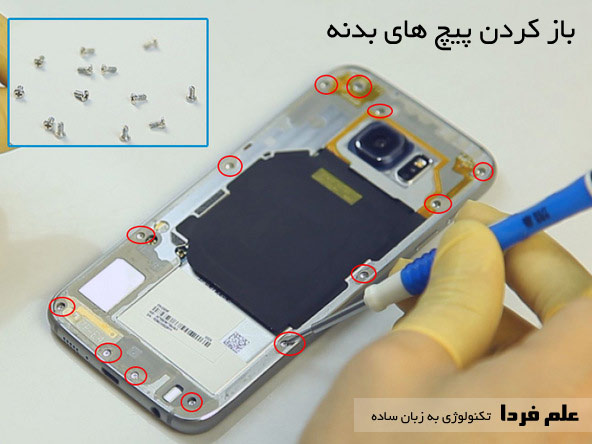

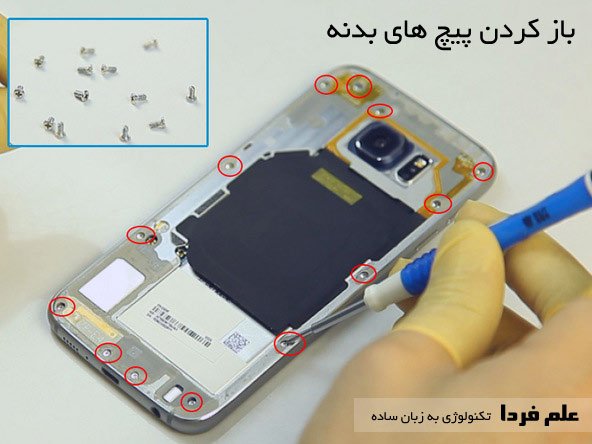

قاب پشتی GALAXY S6 با 13 تا پیچ به پنل LCD متصل هست . پس باید این 13 تا پیچ رو باز کنیم .

باز کردن پیچ های GALAXY S6

باز کردن پیچ های GALAXY S6

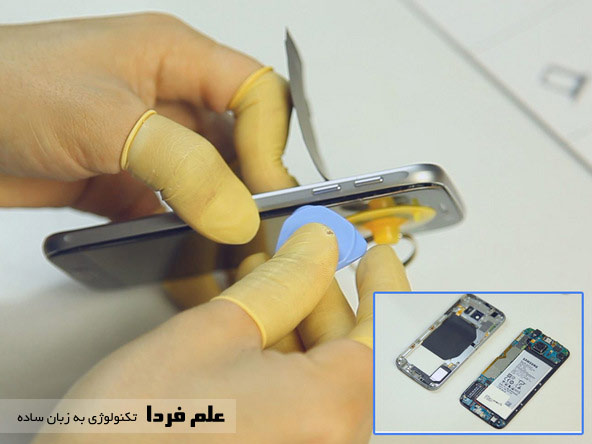

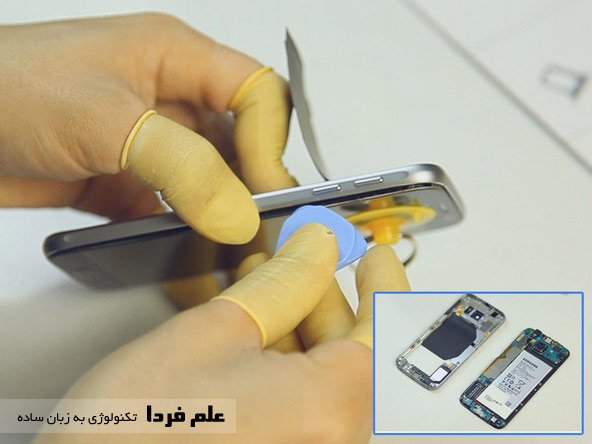

حالا که پیچ ها باز شد ، باید پنل LCD رو با حرارت دادن و فشار جدا کنیم . از مکنده پلاستیکی و ابزار باریک و تیز استفاده می کنیم .

گرما دادن پنل LCD در Galaxy S6

گرما دادن پنل LCD در Galaxy S6

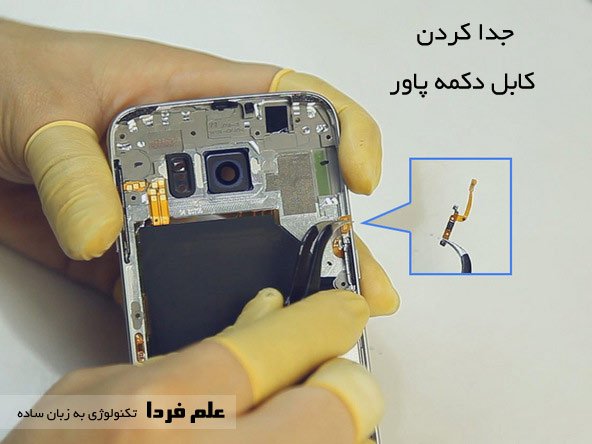

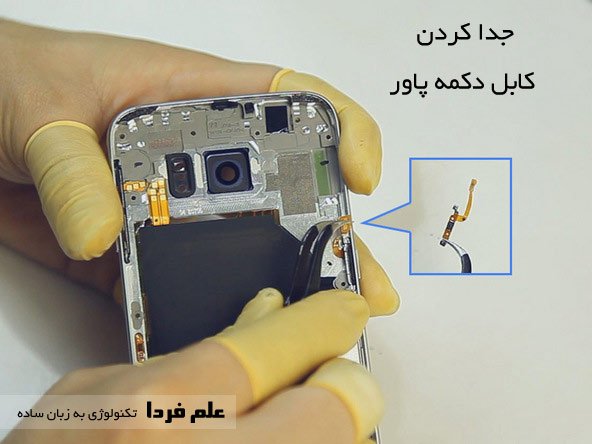

حالا نوبت به جدا کردن کابل فلت دکمه روشن خاموش Galaxy S6 رسیده . این کابل ها خیلی باریک و ظریف طراحی شدن باید حواستون باشه خم یا شکسته نشه .

جدا کردن کابل دکمه پاور

جدا کردن کابل دکمه پاور

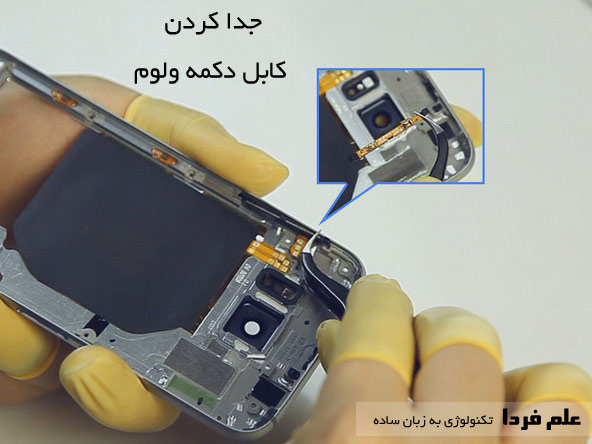

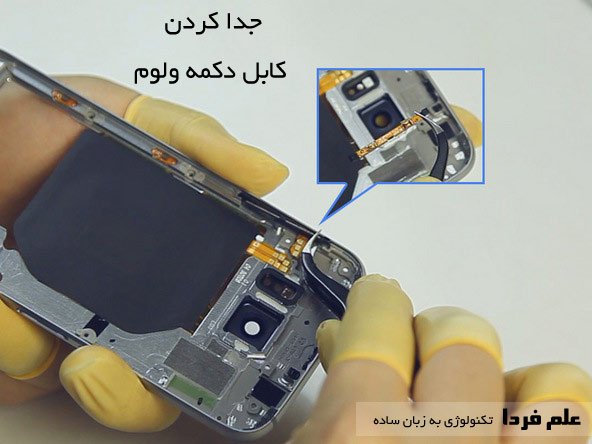

جدا کردن کابل دکمه ولوم GALAXY S6

جدا کردن کابل دکمه ولوم GALAXY S6

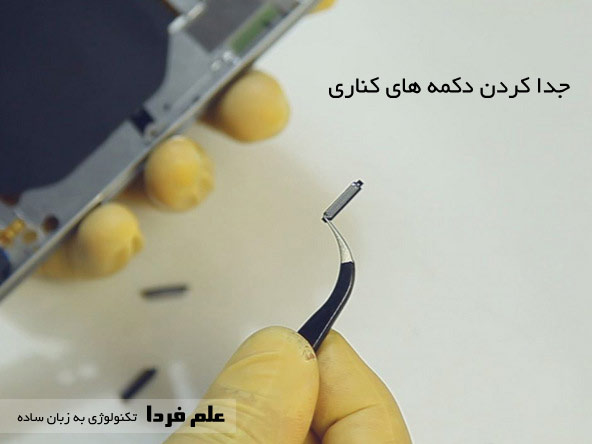

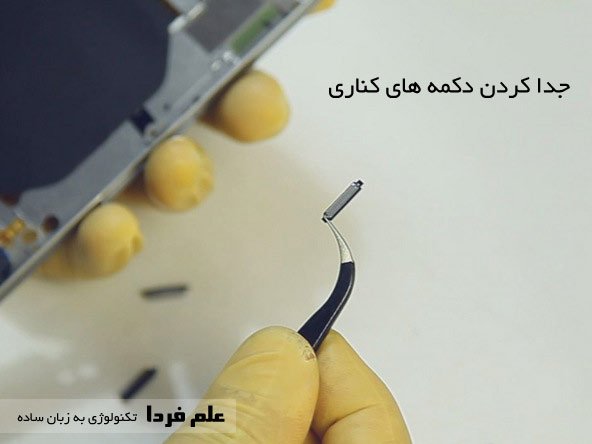

دکمه های کناری Galaxy S6 رو هم جدا می کنیم . دکمه ها فرقی با هم ندارن و می تونن جای همدیگه قرار بگیرن .

جدا کردن دکمه های کناری GALAXY S6

جدا کردن دکمه های کناری GALAXY S6

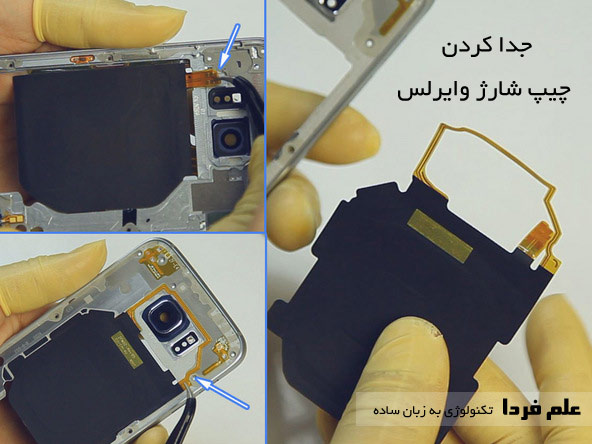

حالا دیگه می تونیم چیپ شارژ وایرلس رو جدا کنیم که بسیار باریک طراحی شده . اون کابل فلت خیلی ظریفه و اگه قطع بشه کلا دیگه شارژ وایرلس کاربردی نداره .

جدا کردن چیپ شارژ وایرلس GALAXY S6

جدا کردن چیپ شارژ وایرلس GALAXY S6

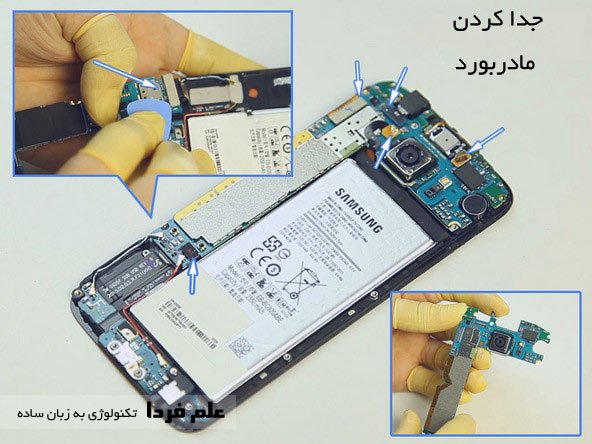

برای جدا کردن مادربورد GALAXY S6 باید یه سری چیزها مثل کانکتور دوربین جلو ، کانکتور LCD ، کانکتور باتری ، کانکتور اسپیکر و کابل فلت دکمه Home .

جدا کردن مادربورد گلکسی اس 6

جدا کردن مادربورد گلکسی اس 6

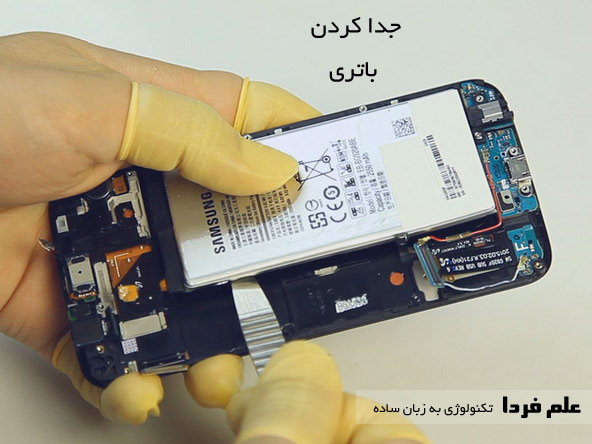

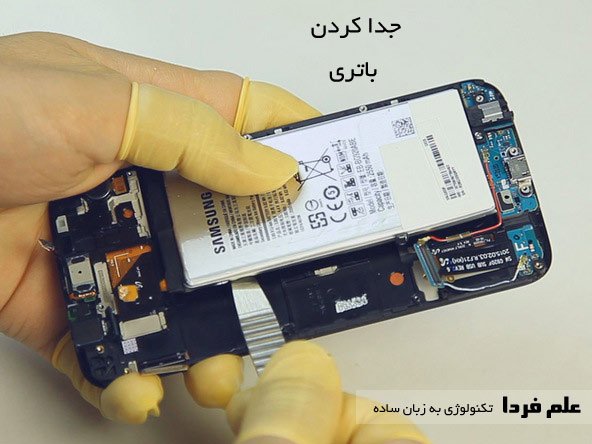

حالا می تونیم باتری رو جدا کنیم . برای این کار باید یه شی محکم زیر باتری بندازیم و اهرم کنیم . به سادگی باتری جدا میشه .

جدا کردن باتری Galaxy S6

جدا کردن باتری Galaxy S6

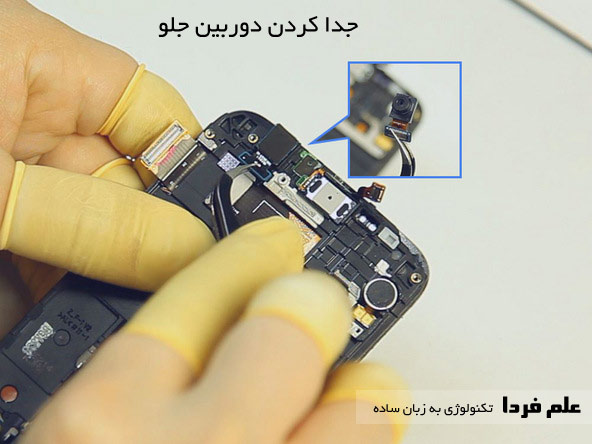

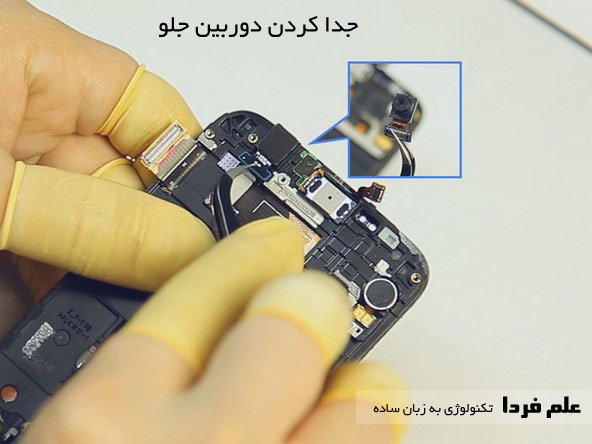

از روی مادربورد می تونیم دوربین جلوی گلکسی اس 6 رو جدا کنیم

جدا کردن دوربین جلوی Galaxy S6

جدا کردن دوربین جلوی Galaxy S6

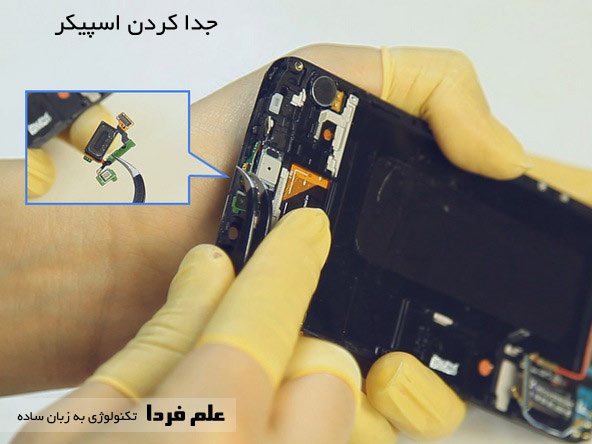

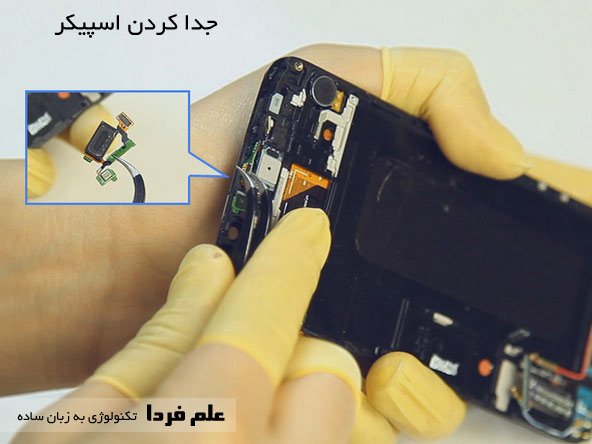

ببینید با چه ظرافتی اسپیکر گلکسی اس 6 رو طراحی کردن !

جدا کردن اسپیکر Galaxy S6

جدا کردن اسپیکر Galaxy S6

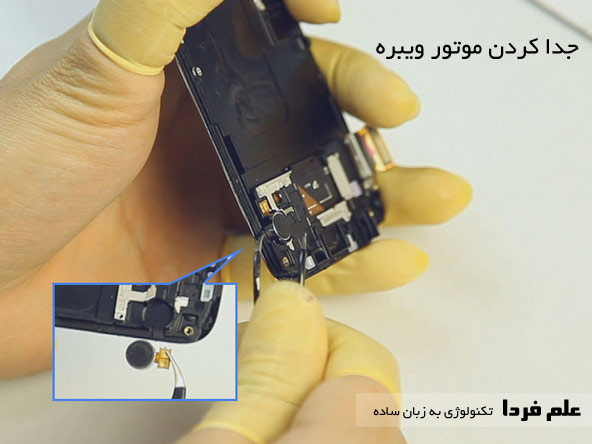

اون چیزی که گوشی به اون بزرگی رو می لرزونه رو می تونید توی عکس زیر ببینید ! جالبه نه ؟ موتور ویبره یا لرزاننده گوشی Galaxy S6 به اندازه نخوده .

موتور ویبره Galaxy S6

موتور ویبره Galaxy S6

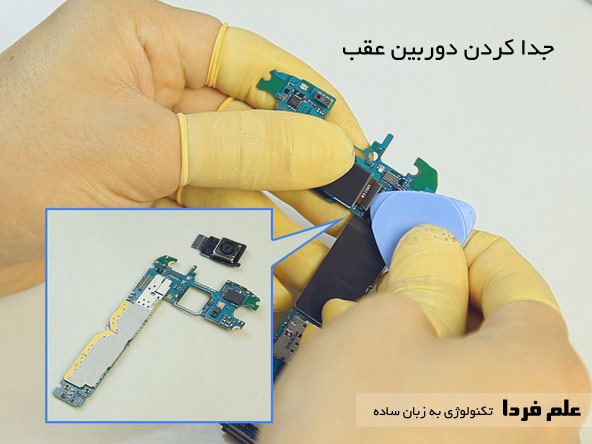

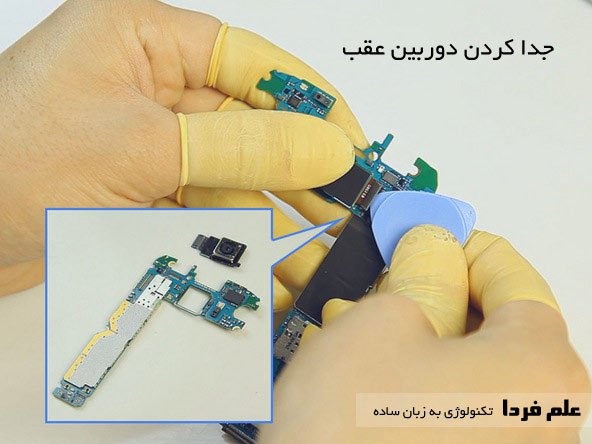

کانکتور دوربین عقب Galaxy S6 رو هم می تونیم با یه فشار ساده جدا کنیم

جدا کردن دوربین اصلی Galaxy S6

جدا کردن دوربین اصلی Galaxy S6

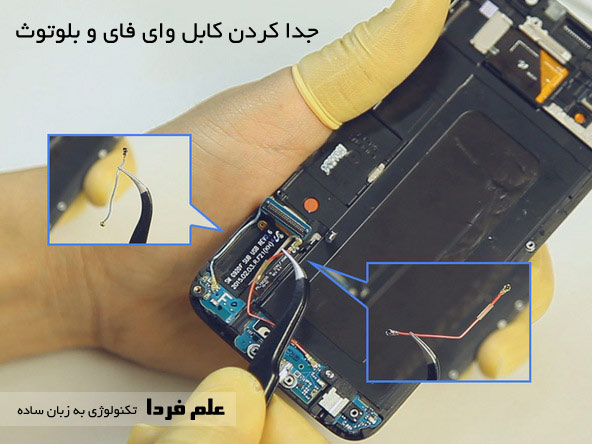

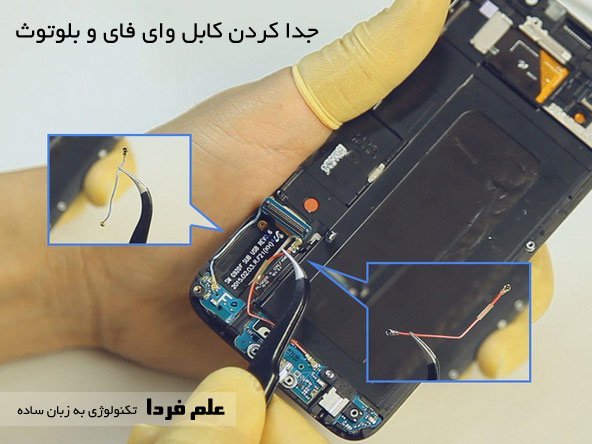

جدا کردن سیم سیگنال وای فای و بلوتوث Galaxy S6

جدا کردن سیم سیگنال وای فای و بلوتوث Galaxy S6

جدا کردن سیم سیگنال وای فای و بلوتوث Galaxy S6

باز کردن پیچ جک هدفون . پیچی که با اون 13 تا پیچ فرق میکنه

باز کردن پیچ جک هدفون Galaxy S6

باز کردن پیچ جک هدفون Galaxy S6

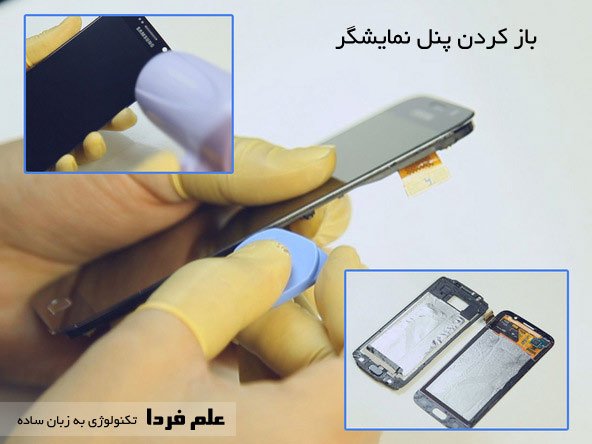

حالا باید پنل LCD رو از قاب جلویی Galaxy S6 جدا کنیم .



باز کردن پنل LCD از قاب جلویی Galaxy S6

باز کردن پنل LCD از قاب جلویی Galaxy S6

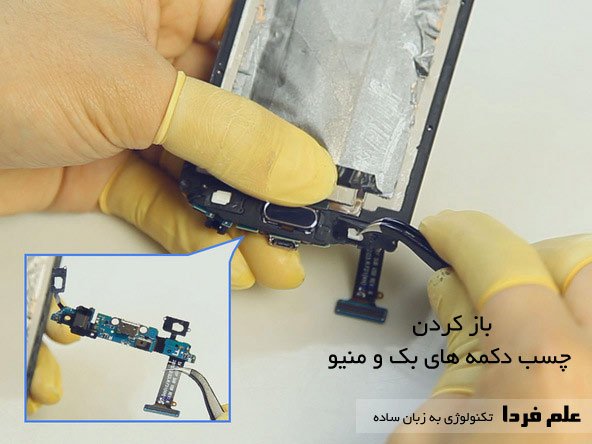

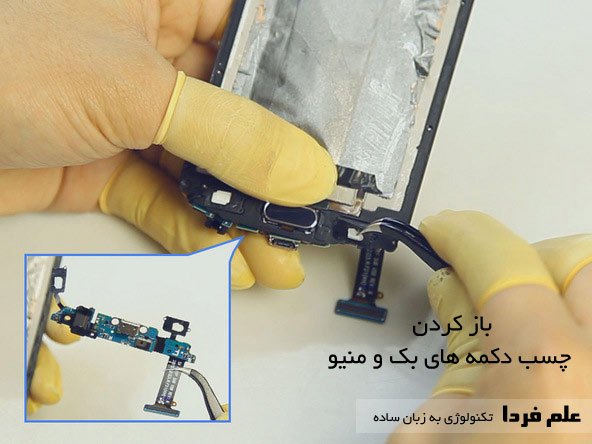

چسب پشت دکمه های لمسی Navigation یا همون دکمه های Back و Menu رو هم باید جدا کنیم .

جدا کردن چسب دکمه های back و menu در Galaxy S6

جدا کردن چسب دکمه های back و menu در Galaxy S6

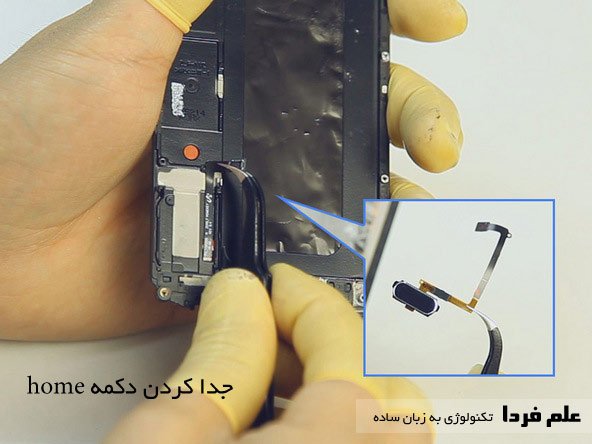

دکمه Home گلکسی اس 6 رو هم باز می کنیم

جدا کردن دکمه Home گلکسی اس 6

جدا کردن دکمه Home گلکسی اس 6

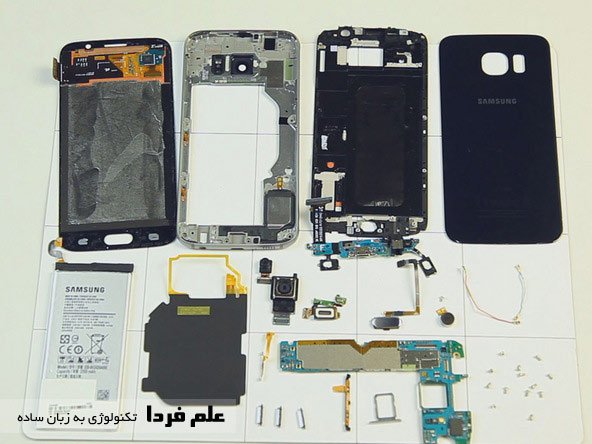

تمام قطعات Galaxy s6 رو در شکل زیر می تونید ببینید .

کالبد شکافی Galaxy s6 - قطعات گلکسی اس6

کالبد شکافی Galaxy s6 – قطعات گلکسی اس6

متاسفانه سایت iFixit به طور کامل ، کالبد شکافی Galaxy s6 رو انجام نداده یعنی قطعات الکترونیکی رو موشکافی نکرده . اگر از منبع دیگه ای گیر آوردم حتما در این پست قرار میدم .
