کالبد شکافی ایسوس N550JK ، قطعات داخلی

تاریخ انتشار : 16 بهمن 1393

در پست قبلی ، لپ تاپ ایسوس N550JK رو بررسی کردم و مشخصات فنی و تمام مسائلی که لازم بود بدونید رو گفتم . حالا امروز می خوام قطعات داخلی لپ تاپ ایسوس N550JK رو بهتون نشون بدم تا دید بهتری نسبت به این لپ تاپ پیدا کنید .

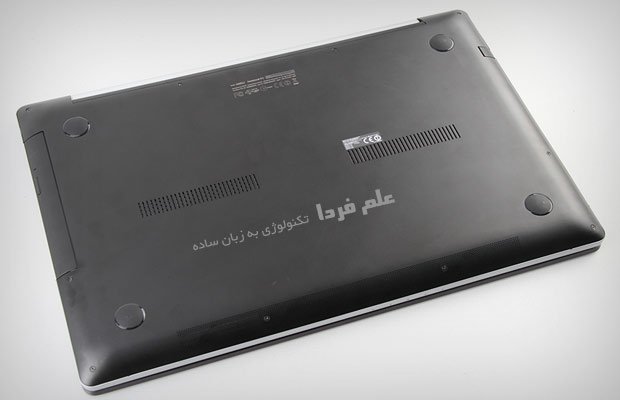

کالبد شکافی ایسوس N550JK – قاب پشتی

اول از همه باید قاب پشتی لپ تاپ ایسوس N550JK رو باز کنیم . قاب پشتی این لپ تاپ به صورت یکسره یا سرتاسری است . یعنی به صورت یکجا درمیاد ، واسه این کار باید هرچی پیچ روی بدنه پلاستیکی هست رو باز کنیم .

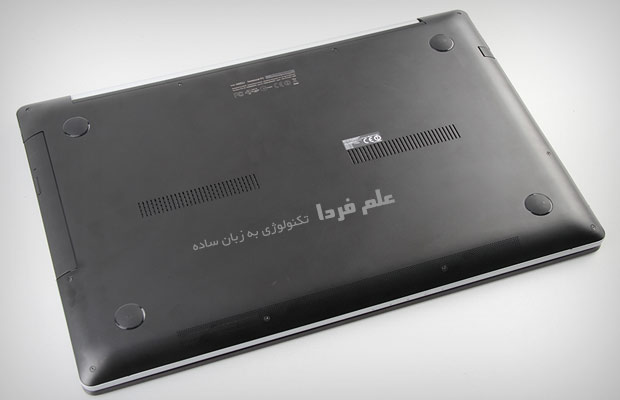

قاب پشتی ایسوس N550JK

قاب پشتی ایسوس N550JK



به هر شکلی که هست این کار رو می کنیم و قاب رو باز می کنیم . حالا یه همچین چیزی در اختیار داریم .

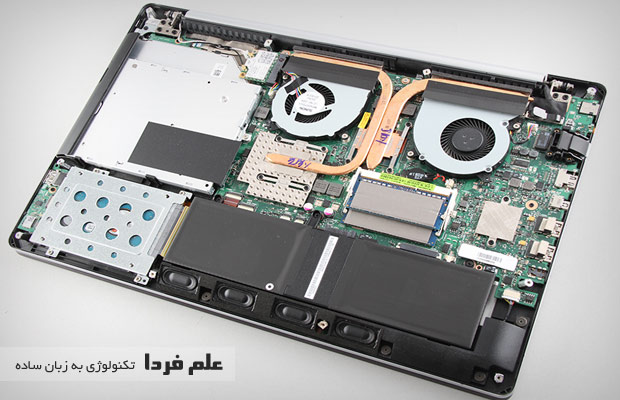

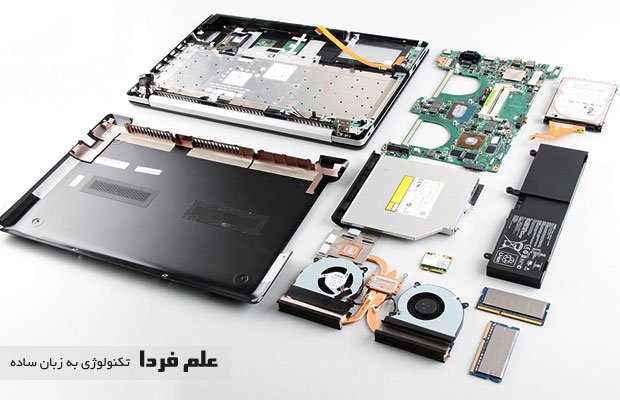

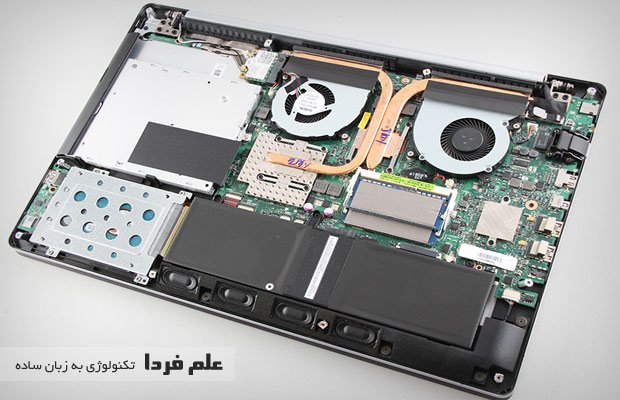

قطعات داخلی ایسوس N550JK

قطعات داخلی ایسوس N550JK

کالبد شکافی ایسوس N550JK – باتری

اینجا ما ، باتری ، هارددرایو ، درایو نوری DVD ، دوتا فن خنک کننده ، حافظه های RAM و خود مادربورد رو مشاهده میکنیم . قبل از هر کاری بهتره باتری رو جدا کنیم . ۳ تا پیچ داره که به شاسی چسبیده .

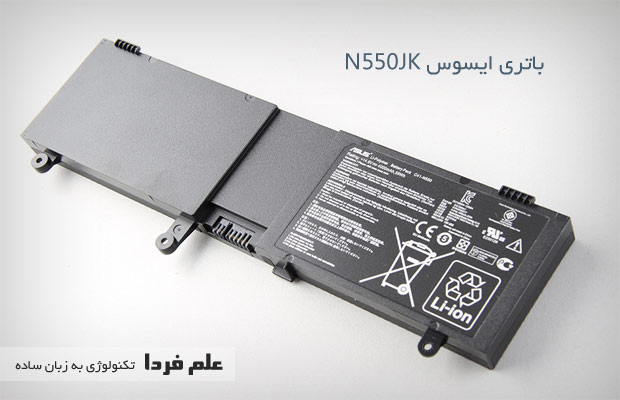

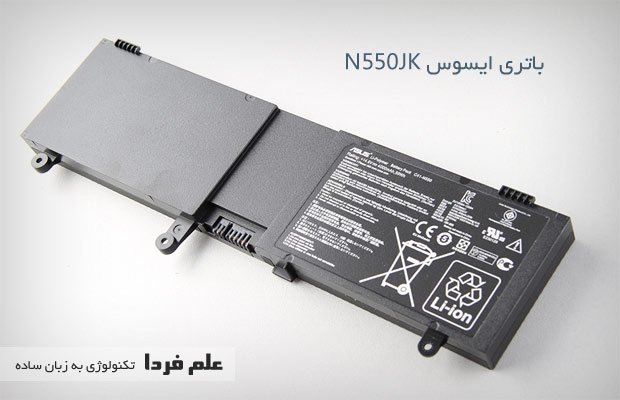

باتری ایسوس N550JK

باتری ایسوس N550JK

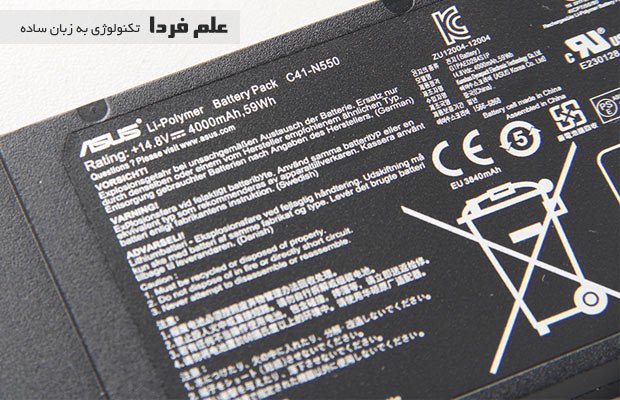

باتری چهار سلولی ۴۰۰۰ میلی آمپری ۱۴.۸ ولتی – لیتیوم پلمیر

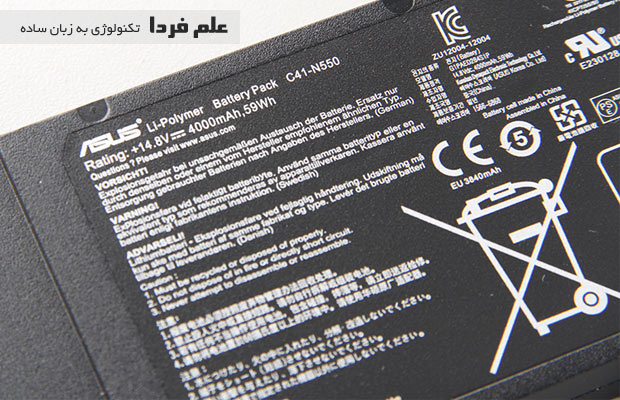

مشخصات باتری ایسوس N550JK

مشخصات باتری ایسوس N550JK

کالبد شکافی ایسوس N550JK – هارد و درایو DVD

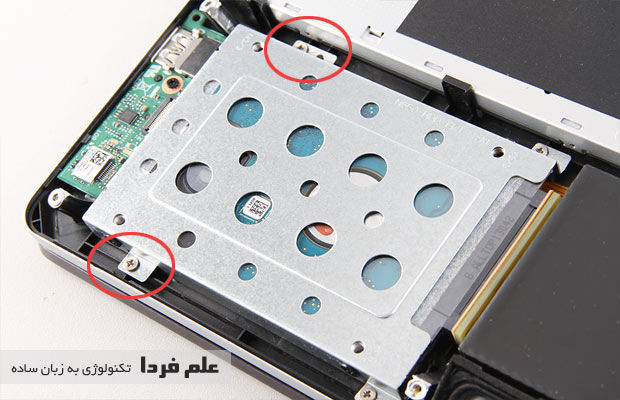

حالا هارد درایو رو باز می کنیم ، هارد توسط ۴ تا پیچ به بدنه لپ تاپ ایسوس N550JK وصل شده . اونارو باز میکنیم

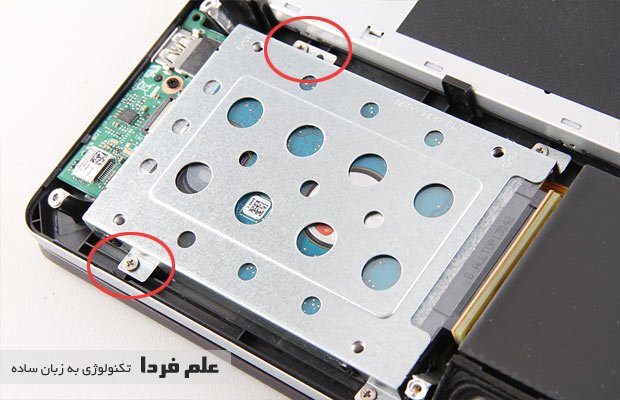

هارد ایسوس N550JK

هارد ایسوس N550JK

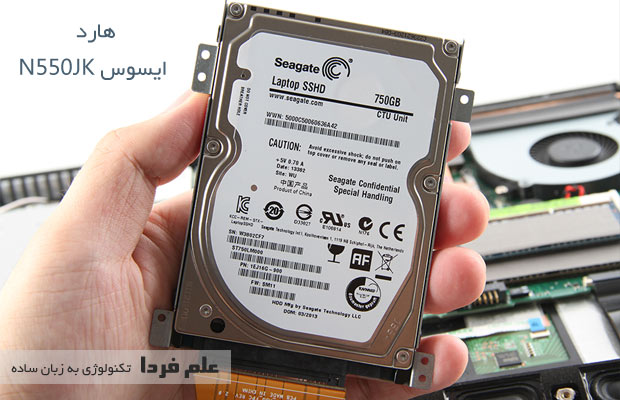

قاب روی هارد رو که بر داریم اصل هارد درایو نمایان میشه . هارد ۷۵۰ گیگ Seagate با سرعت ۵۴۰۰ دور در دقیقه

هارد درایو ایسوس N550JK

هارد درایو ایسوس N550JK

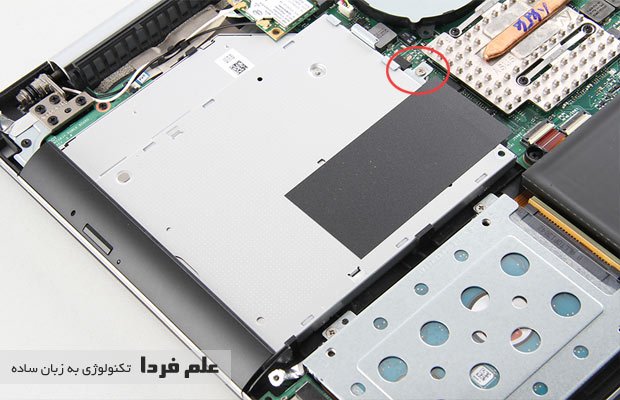

حالا نوبت به درایو نوری DVD هست که با یک عدد پیچ به بدنه وصل شده . پیچ رو باز میکنیم و به سادگی درایو نوری رو میکشیم بیرون .

باز کردن درایو DVD ایسوس N550JK

باز کردن درایو DVD ایسوس N550JK

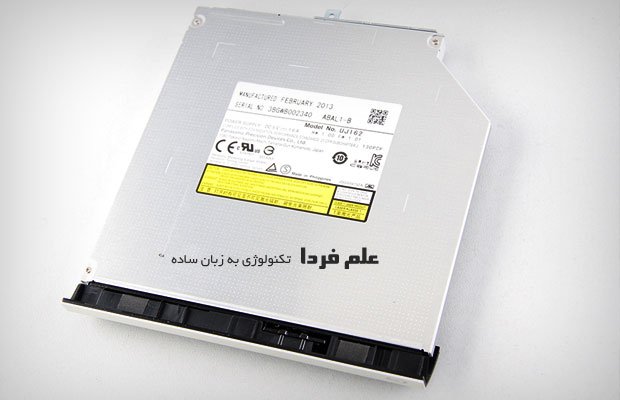

درایو نوری استفاده شده در لپ تاپ ایسوس N550JK ، پاناسونیک مدل UJ162 هست .

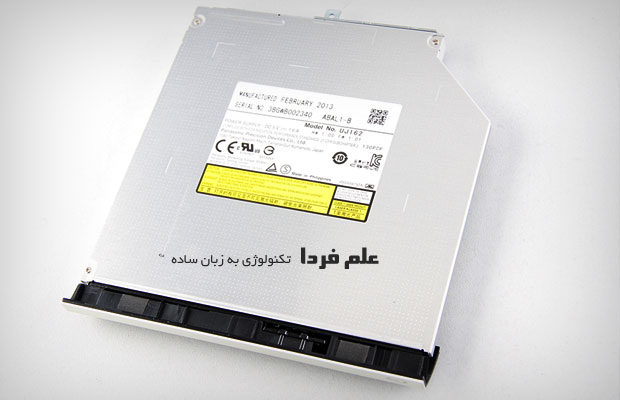

درایو نوری DVD ایسوس N550JK

درایو نوری DVD ایسوس N550JK

کالبد شکافی ایسوس N550JK – حافظه RAM

حالا حافظه های RAM رو جدا می کنیم . ( تو پست ” تعویض رم RAM لپ تاپ ” کامل توضیح دادم )

تو این مورد خاص ، ایسوس N550JK دو عدد رم ۸ گیگ داره مجموعا ۱۶ گیگ .

درآوردن رم RAM ایسوس N550JK

درآوردن رم RAM ایسوس N550JK

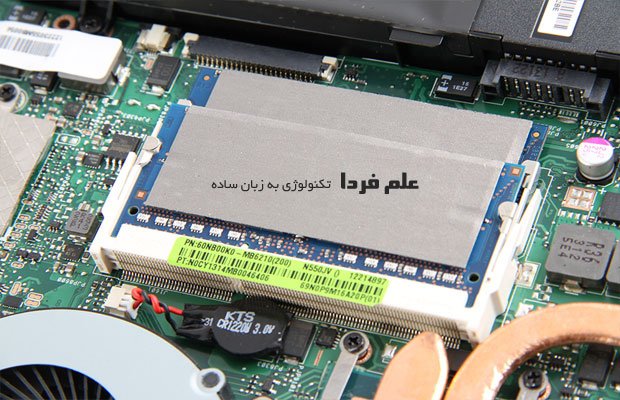

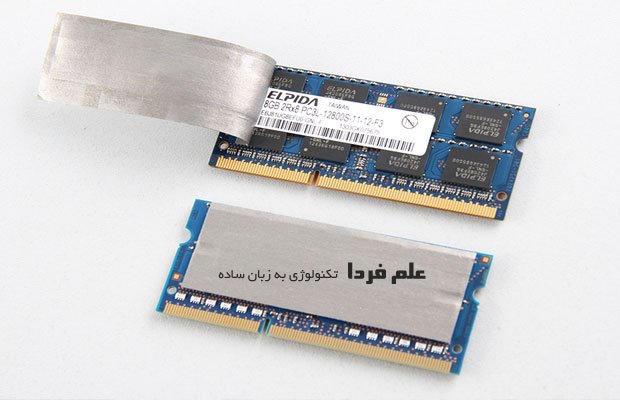

حافظه RAM با برند Elpida

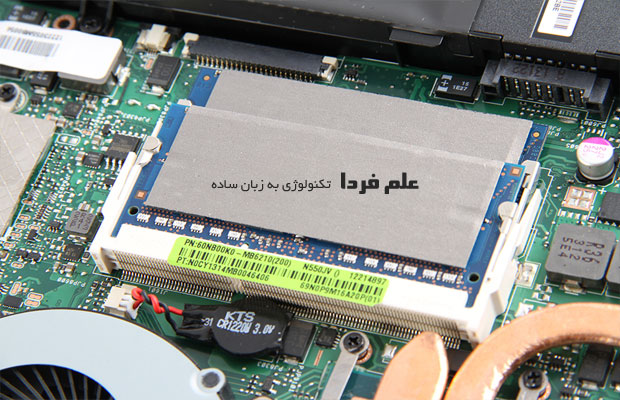

حافظه RAM ایسوس N550JK

حافظه RAM ایسوس N550JK

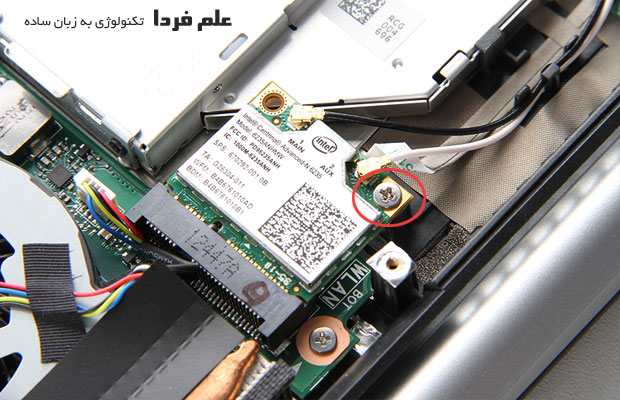

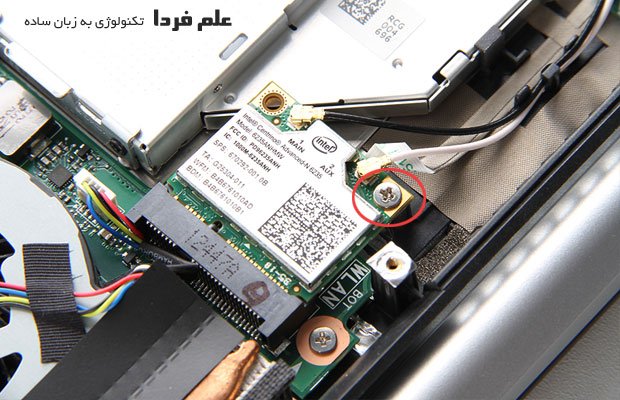

ماژول وای فای رو هم که با یک عدد پیچ به بدنه بسته شده جدا می کنیم . حواستون به اون دو تا سیم باشه که قطع یا معیوب نشن .

باز کردن ماژول وای فای ایسوس N550JK

باز کردن ماژول وای فای ایسوس N550JK

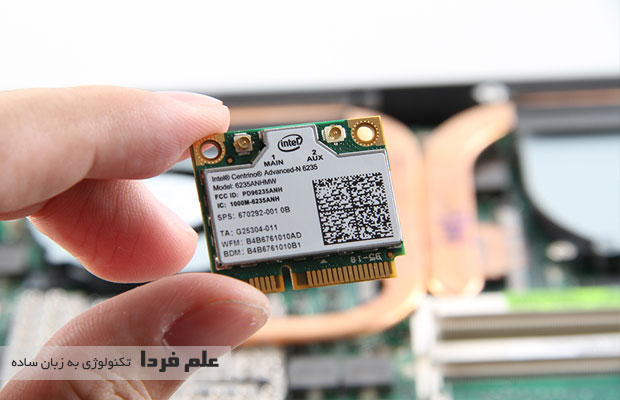

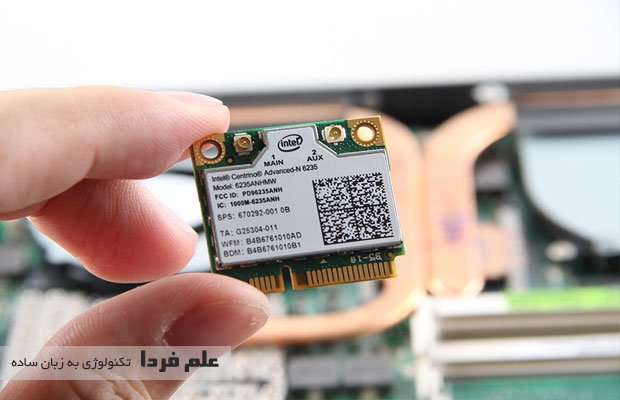

ماژول وای فای ساخته شرکت اینتل با مدل ۶۲۳۵ WLAN

ماژول وای فای ایسوس N550JK

ماژول وای فای ایسوس N550JK

کالبد شکافی ایسوس N550JK – فن و خنک کننده

ایسوس N550JK دو تا فن خنک کننده داره که این مسئله به تهویه بهینه هوا خیلی کمک می کنه . دو تا لوله مسی رو می بینید که روی CPU قرار گرفتن و یکی از اونا در ادامه روی گرافیک لپ تاپ یا GPU و حافظه های گرافیکی GDDR قرار گرفته .

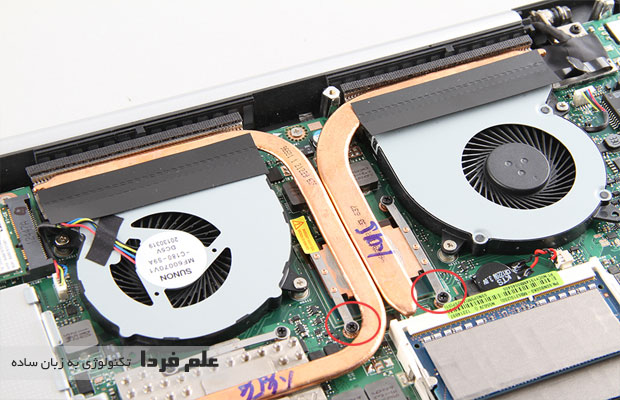

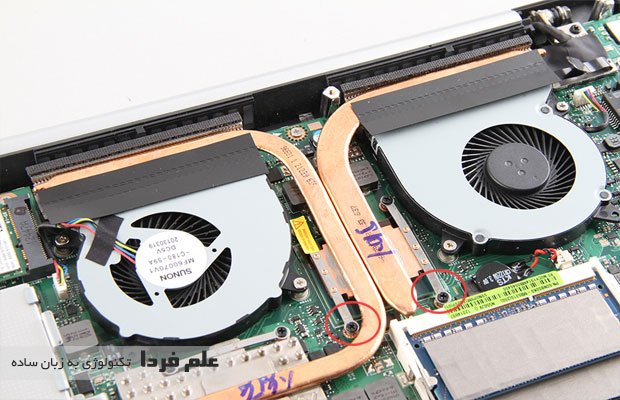

سیستم خنک کنندگی ایسوس N550JK

سیستم خنک کنندگی ایسوس N550JK

کل سیستم خنک کننده با چند عدد پیچ به مادربورد وصل شدن که اگه اون پیچ ها رو باز کنید به سادگی می تونید CPU و GPU رو ببینید . فن ها جدا و لوله های مسی هم جدا هستن .

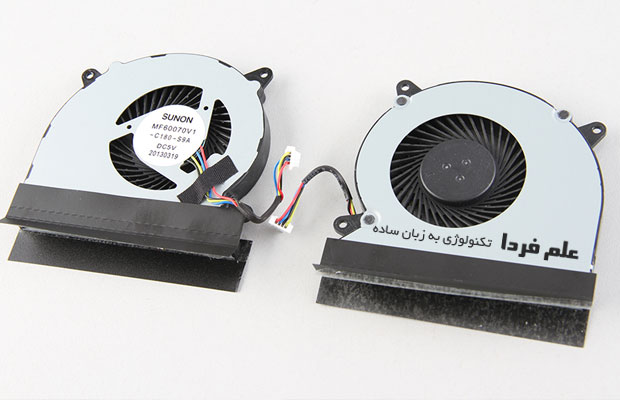

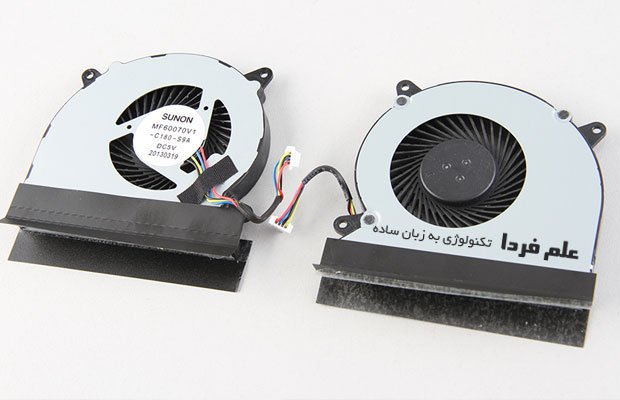

فن خنک کننده ایسوس N550JK

فن خنک کننده ایسوس N550JK

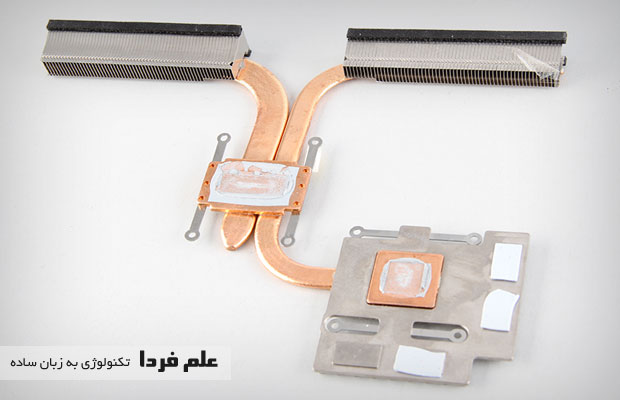

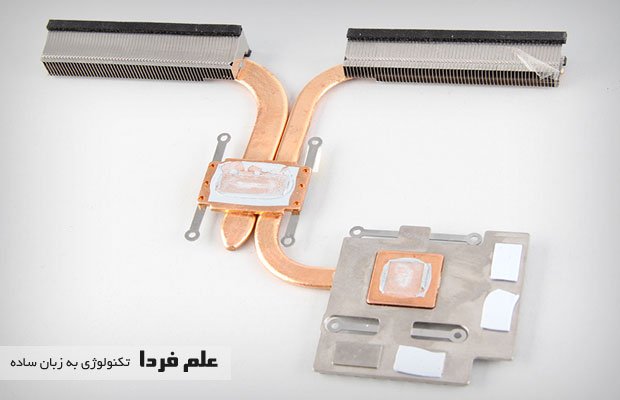

لوله های مسی خنک کننده ایسوس N550JK

لوله های مسی خنک کننده ایسوس N550JK

حالا مادربورد تنها رو می بینید ، با جدا کردن تمام کابل ها و کانکشن ها ، مادربورد ایسوس N550JK رو از بدنه جدا می کنیم .

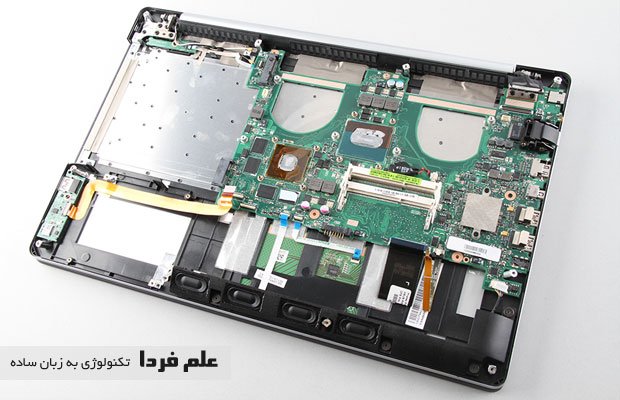

مادربورد لخت شده ایسوس N550JK

مادربورد لخت شده ایسوس N550JK

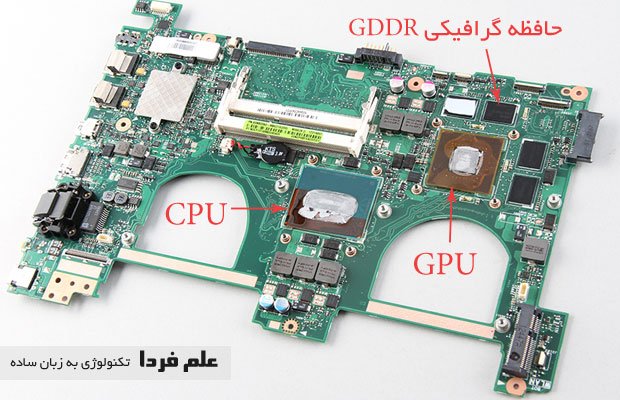

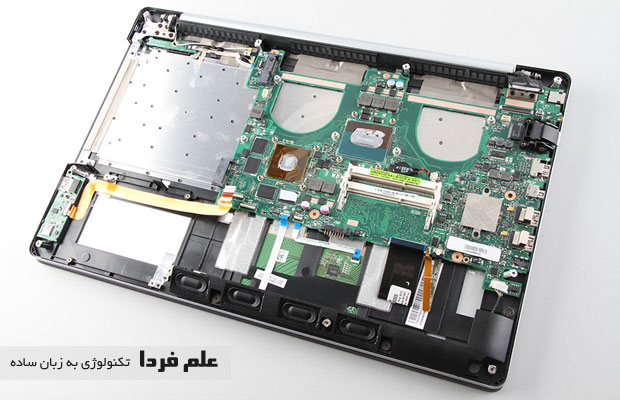

مادربورد ایسوس N550JK

مادربورد ایسوس N550JK

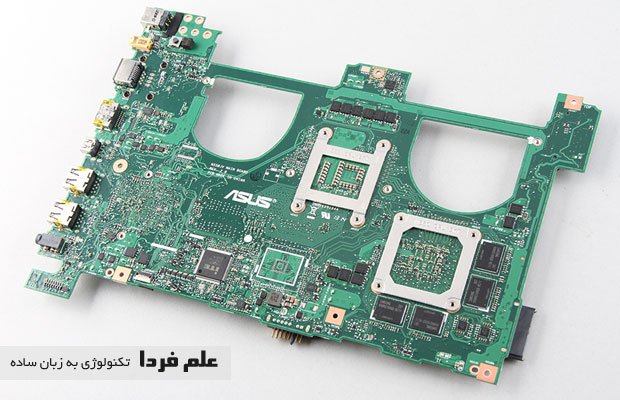

پشت مادربورد ایسوس N550JK

پشت مادربورد ایسوس N550JK



کالبد شکافی ایسوس N550JK

کالبد شکافی ایسوس N550JK
