الان اگه لپ تاپ یا موبایل یا تبلت جدید بگیرید می بینید که سیم برق یا شارژر اونا به جای اینکه دوشاخه باشه سه شاخه هست . یعنی شما مجبورید یه دونه از این کلگی های سه تایی بگیرید . منظورم تبدیل ۳ به ۲ برق هست . حالا اصلا این قضیه از کجا نشئت میگیره و چرا اینجوری شده رو در ادامه بهتون میگم .

چرا از ۳ سه شاخه استفاده میشه ؟

وسایل الکترونیکی واسه کار کردن احتیاجی به سه تا پین یا سیم ندارن و با ۲ تا سیم روشن میشن . یعنی میخوام بگم سیم سوم تو عملکرد دستگاه دخالتی نداره و اگه حتی قطعش کنید هم دستگاه به کار خودش ادامه میده . اما سیم سوم واسه محافظت از شما در برابر برق گرفتگی و در برخی مواقع آتش سوزی تعبیه شده . اگه به هر دلیلی جریان الکتریکی به بدنه دستگاه اتصال پیدا کنه و شما اتفاقی بهش دست بزنید ، حضرت عزرائیل مشتاقانه به دیدار شما میاد ( البته خدا نیاره همچین روزی رو … )

برق گرفتگی

برق گرفتگی

واسه همین یه سیم سوم برای هدایت جریان اضافه یا ناخواسته میذارن تا در صورت اتصالی ، جریان الکتریکی از اون طریق به سمت زمین هدایت شه نه بدن شما . اما خب تو ایران این مسئله خیلی جدی گرفته نشده و نمیشه . البته اینم بگم که در دستگاههایی که ظریف هستن و جریان کمی میکشن خیلی نیاز به سیم سوم نیست و از روش های دیگه واسه محافظت استفاده میکنن که بعدا میگم اما در لباسشویی و یخچال و تلویزیون و … خوبه که از سه شاخه استفاده بشه .

۳ سه شاخه چیست و چگونه کار میکند ؟

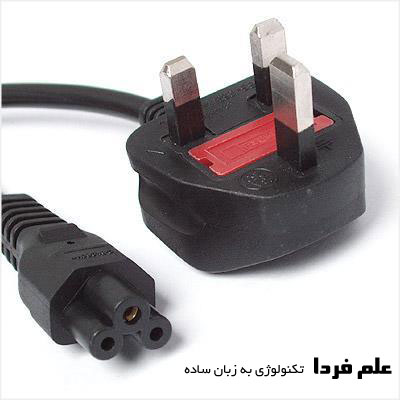

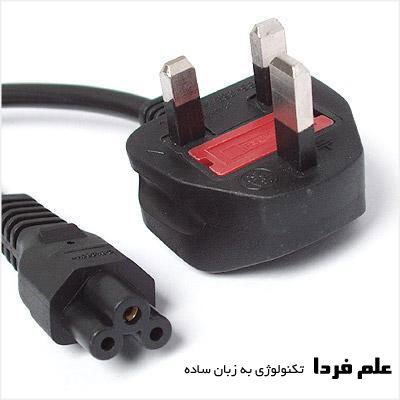

سه شاخه برق لپ تاپ

سه شاخه برق لپ تاپ

اگه یه دونه از این سه شاخه ها رو باز کنید متوجه میشید که یه دونه فیوز داخلش تعبیه شده . سیم قهوه ای همون سیم فاز هست ، سیم آبی یا مشکی سیم نول و سیم سبز/ زرد ( معمولا دورنگه ) مخصوص اتصال زمین یا همون Earthing هست . سیم فاز ، اول به یه فیوز میره و بعد پایه دوم فیوز به پین سه شاخه وصل میشه . با این کار اگه جریان به هر شکلی از یه حدی بیشتر بشه فیوز می پره و کلا برق از دستگاه الکتریکی قطع میشه . این فیوز برای همین کار استفاده میشه . کلا می دونید که اساس کار فیوز اینه که وقتی جریان بیشتر از حد تعریف شده ازش رد میشه ، سیم داخلش ذوب میشه و مدار الکتریکی قطع میشه . شکل زیر رو ببینید :

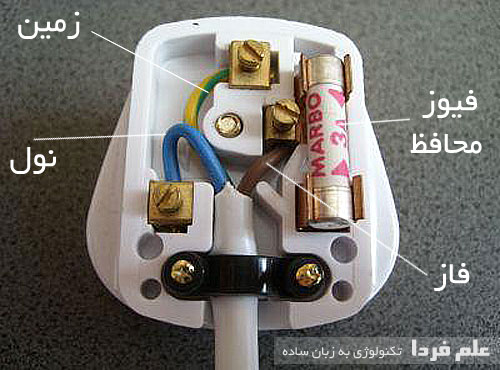

قطعات داخلی سه شاخه برق

قطعات داخلی سه شاخه برق

تبدیل ۳ به ۲ برق چیست ؟ تبدیل سه شاخه به دوشاخه

هرجا اسم تبدیل میاد یعنی یه وسیله رابط بین دو تا چیز . خب تو ایران که سیستم پریزهای برق ۲تاییه ، واسه اینکه ۳ شاخه رو بتونید به برق بزنید باید از یه تبدیل ۳ به ۲ برق استفاده کنید . بهش کلگی ۳ به ۲ هم میگن . قیمتش تو مغازه از ۱۰۰۰ تومن تا ۳۰۰۰ تومن متغیره جنس خوب و بد داره یه سریاش زود گشاد میشن یا از همون اول گشادن و ۳ شاخه به درستی داخلش وای نمیسته و لق می زنه که موجب جرقه زدن و قطع و وصل ۳ شاخه میشه .

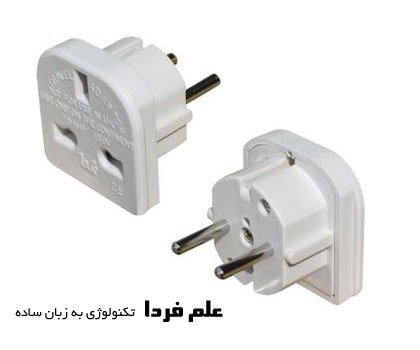

تبدیل برق سه شاخه به دو شاخه

تبدیل برق سه شاخه به دو شاخه

تفاوت سه شاخه و دوشاخه برق

تفاوتش رو داخل توضیحات بالا گفتم و فکر میکنم همه چیز روشنه اما به طور خلاصه فرق اساسی و تکنیکال بین سه شاخه و دوشاخه برق نیست یعنی جفتشون واسه برق رسانی استفاده میشن فقط یه سیم سوم در سه شاخه تعبیه شده که به زمین وصل میشه و از برق گرفتگی و آتش سوزی جلوگیری میکنه . ضمنا داخل سه شاخه یه فیوز تعبیه میشه . این فیوز مقادیر مخالفی می تونه داشته باشه و این مقدار بستگی به خود دستگاه داره که چقدر جریان میکشه ، مثلا دستگاه های با مصرف متوسط فیوز ۳ یا ۵ آمپری و دستگاه های بزرگ تر و پر مصرف تر فیوز ۱۳ آمپری استفاده میکنن .
