کابل اپتیکال یا کابل نوری یکی از کابل هایی هست که جدیدا خیلی پر مصرف شده چون اکثر دستگاه های جدید پورت اپتیکال دارن . اگه نمی دونید که کابل یا پورت اپتیکال چیه حتما این پست رو بخونید .

کابل اپتیکال چیست ؟

اپتیکال به انگلیسی Optical یعنی نوری یا چیزی که مربوط به نور باشه . پس کابل اپتیکال یعنی کابل نوری . تلفظ صحیح واژه Optical هم به صورت ” آپتیکِل ” ( ɑːp.tɪ.kəl ) هست . اون کسره یه چیزی بین آ و اِ تلفظ میشه یعنی آپتیکال نیست .

کابل Optical برای انتقال صدای دیجیتال طراحی شده . در حال حاضر 3 تا راه برای انتقال صدای دیجیتال وجود داره . یکی کابل HDMI هست ، یکی کابل کواکسیال و یکی هم کابل اپتیکال . می دونید که کابل HDMI می تونه صدا و تصویر رو همزمان انتقال بده . کابل کواکسیال و کابل اپتیکال هم صدای دیجیتال رو منتقل میکنن . با این تفاوت که کابل کواکسیال از جنس مس هست یعنی یه کابل معمولیه اما کابل اپتیکال همونطور که از اسمش هم مشخصه ، یه کابل نوریه . کابل اپتیکال از کواکسیال بهتره چون نویز و اختلالات الکترونیکی روی نور تاثیر منفی نمیذاره . ضمن اینکه انعطاف پذیری بیشتری داره و باریک تر هم هست . در مورد انتخاب بین کواکسیال و اپتیکال ، باید ببینید که دستگاه گیرنده چه پورتی رو ساپورت می کنه . اولویت با اپتیکال هست . لازمه خدمتتون بگم که پورت اپتیکال و کواکسیال کنار همدیگه تشکیل پورت SPDIF رو میدن که قبلا مفصل توضیح دادم .

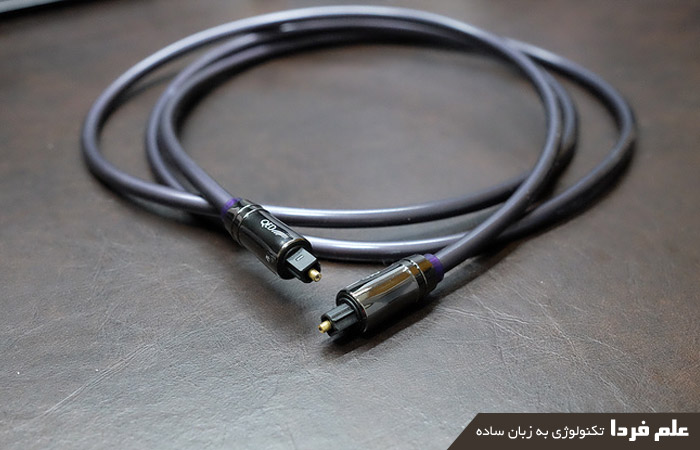

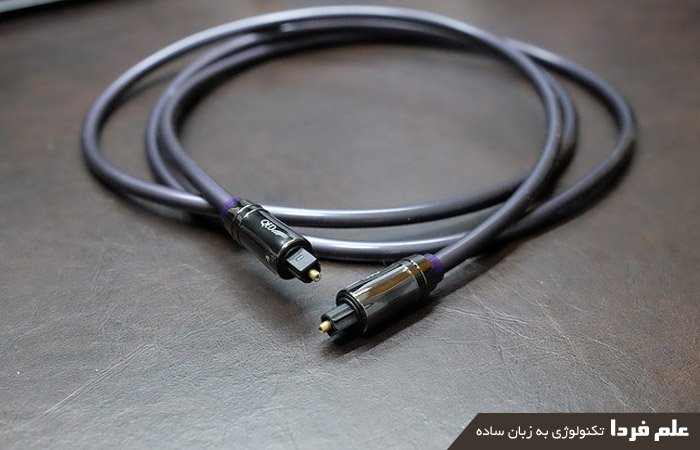

کابل اپتیکال Optical

کابل اپتیکال Optical

اساس کار کابل اپتیکال اینجوریه که دیتا ( اینجا سیگنال صوتی ) به صورت صفر و یک توسط یه منبع نوری داخل کابل حرکت می کنه . یعنی شما اگه داخل کابل رو نگاه کنید می بینید که یه نور قرمز وجود داره . البته موقعی که سیگنال داره ازش رد میشه ، وگرنه تو حالت عادی هیچ نوری نداره .

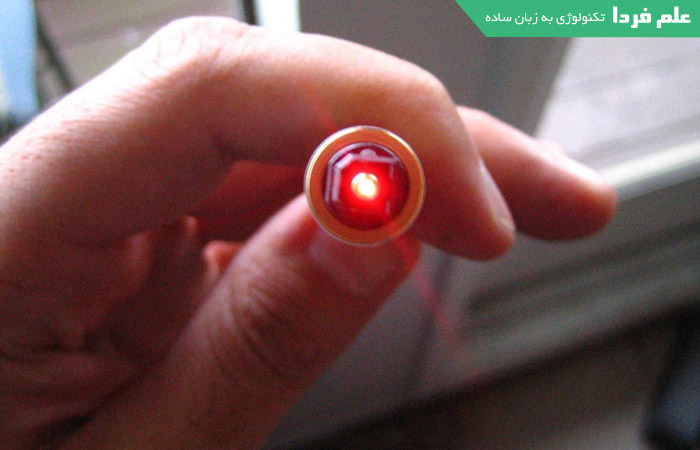

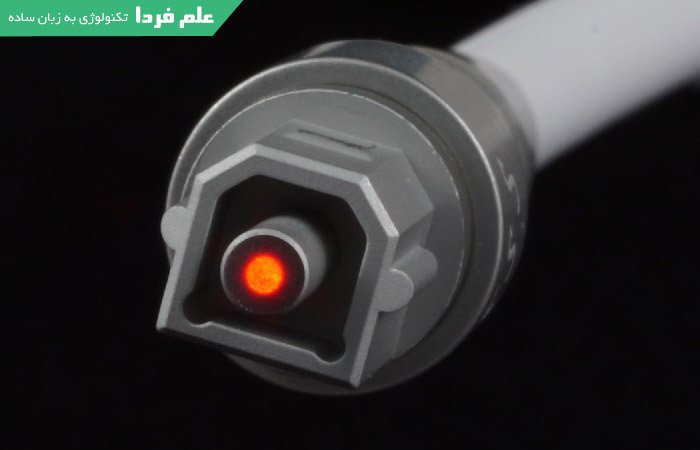

نور کابل اپتیکال

نور کابل اپتیکال

همونطور که گفتم کابل اپتیکال واسه این طراحی شده که صدا رو از یه دستگاه مثلا تلویزیون به یه دستگاه دیگه مثلا آمپلی فایر منتقل کنه . سیگنال صدا تو حالت عادی یه جریان الکتریکی هست . پس اول باید صدا به نور تبدیل بشه تا بتونه از کابل عبور کنه چون کابل Optical با نور کار می کنه . سیگنال صوتی در دستگاه فرستنده به نور تبدیل میشه و توسط کابل اپتیکال به گیرنده ارسال میشه ، توی دستگاه گیرنده مجددا نور به صدا تبدیل میشه .

کابل اپتیکال از یه هسته شیشه ای تشکیل شده که نور رو عبور میده . نور توی این هسته شیشه ای نمی تونه فرار کنه و به صورت زاویه ای حرکت می کنه . طرز کار انتقال دیتا از طریق نور خیلی مفصله و اینجا جاش نیست .

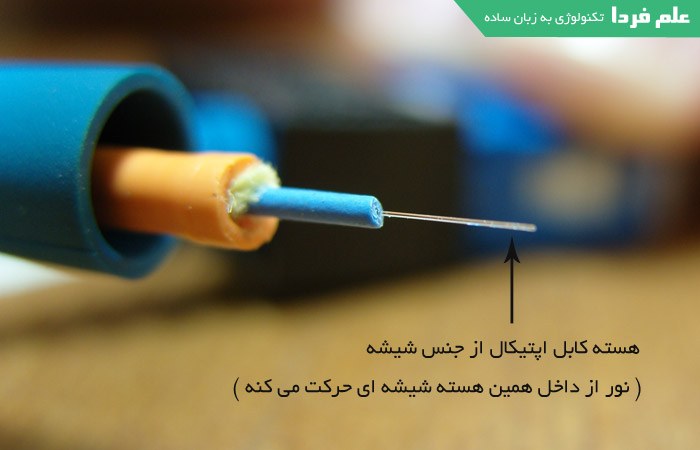

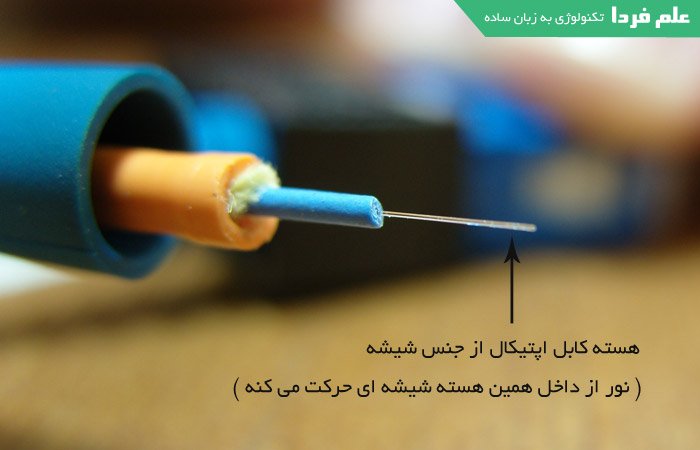

هسته شیشه ای کابل اپتیکال

هسته شیشه ای کابل اپتیکال

کابل اپتیکال توسط شرکت توشیبا طراحی شده . به خاطر همین به کابل اپتیکال کابل TOSLINK هم میگن که TOS مخفف واژه TOShiba هست . واژه لینک link هم که یعنی اتصال . در ضمن ، کابل اپتیکال برای انتقال صدای سوراند 5.1 و 7.1 مناسب نیست چون پهنای باندش برای انتقال این حجم صدا کافی نیست اما کابل HDMI به سادگی اصن صدا رو منتقل میکنه .

کاربرد کابل اپتیکال

با توضیحاتی که بالاتر دادم دیگه الان باید بدونید که کابل اپتیکال به چه دردی می خوره . قبلا صدای استریو یا دو کاناله از دو تا کابل سفید و قرمز رد میشد ( همون سه فیش خودمون – قرمز و سفید برای صدا و فیش زرد برای تصویره ) . صدای استریو یا دو کاناله یعنی یکی کانال چپ و یکی هم کانال راست که جزئیات صدا توسط گوش چپ و راست بهتر شنیده بشه . اما جدیدا به خاطر کاهش مصرف مس و کاهش حجم کابل و شلوغ کاری ، تمام حجم صدا ، از داخل یه دونه کابل عبور داده میشه . کابل اپتیکال ، کیفیت صدا رو خراب نمیکنه و واسه اینکه دو تا کابل سفید و قرمز رو حذف کنه ، گزینه خوبیه .

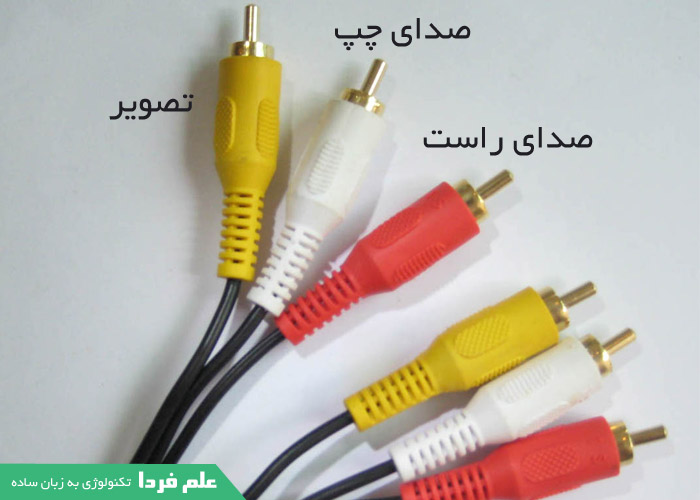

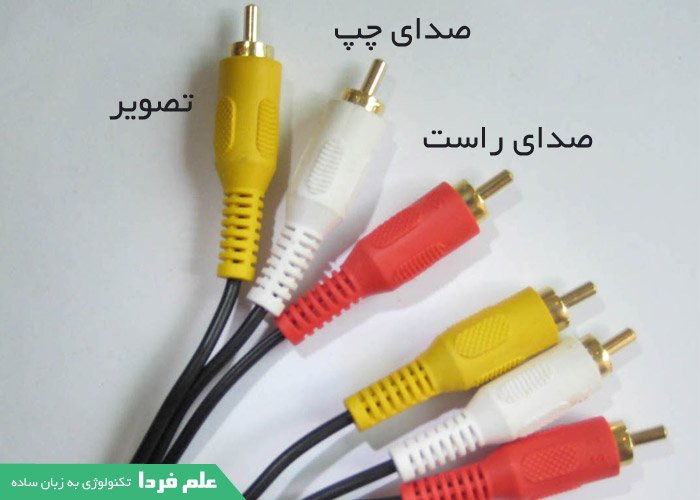

سه فیش صدا و تصویر

سه فیش صدا و تصویر

دستگاه هایی مثل اکس باکس وان و یا اکس باکس وان اس ، پلی استیشن 4 ، دستگاه های بلوری Blu-ray و کلا دستگاه های جدید ، یه پورت اپتیکال دارن که خیلی راحت می تونید صداشون رو به تلویزیون یا آمپلی فایر منتقل کنید . با اینکه کابل HDMI صوت و تصویر رو همزمان منتقل میکنه اما بعضی مواقع هست که شما می خواید صدا رو جداگونه انتقال بدید و تقویت کنید . مثلا میخواید صدای اکس باکس از سیستم صوتی خونه پخش بشه ، نه از تلویزیون . تو اینجور موارد باید از کابل اپتیکال استفاده کنید .

پست روبرو هم یکی از کاربرد های کابل Optical رو توضیح میده : پخش صدای تلویزیون از سینما خانگی

پورت اپتیکال چیست ؟

خب این کابل اپتیکال باید به یه چیزی وصل بشه دیگه ! باید به پورت اپتیکال وصل بشه . هم روی دستگاه فرستنده و هم رو گیرنده باید پورت اپتیکال وجود داشته باشه ، از نظر ظاهری هیچ فرقی بین پورت اپتیکال فرستنده و گیرنده نیست اما داخل فرستنده و گیرنده کنترلر های متفاوتی طراحی شده .  داخل فرستنده یه مدار طراحی شده که سیگنال صوتی رو به نور تبدیل می کنه و به پورت می فرسته و توی گیرنده هم یه مدار طراحی شده که نور رو مجددا به صدا تبدیل می کنه .

لازمه خدمتتون بگم که اگه دستگاه فرستنده شما روشن باشه ، درون پورت اپتیکالش یه نور قرمز رنگ دیده میشه .

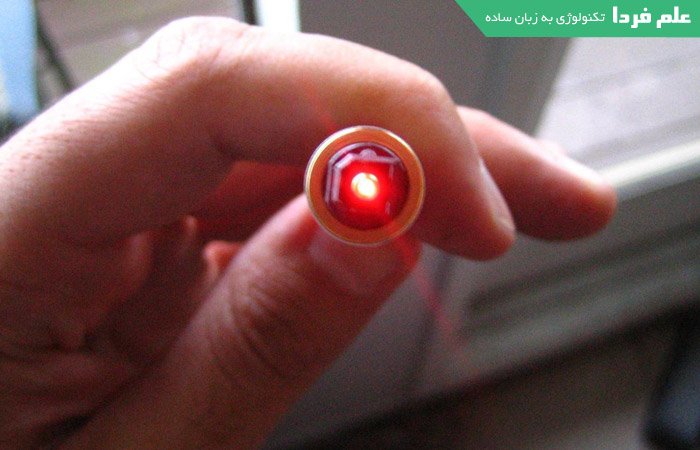

نور داخل پورت اپتیکال

نور داخل پورت اپتیکال

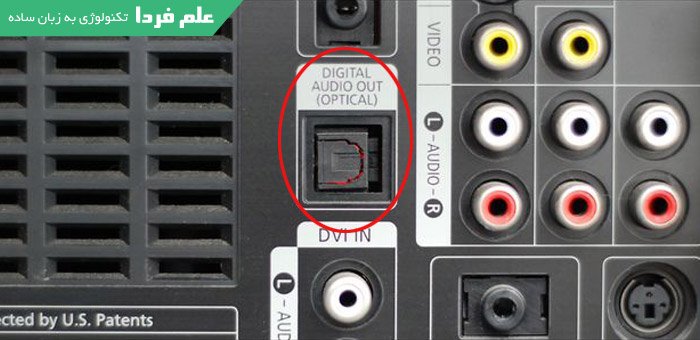

هر چند الان دیگه اکثر دستگاه های الکترونیکی ، پورت صدای دیجیتال دارن اما واسه اینکه مطمئن بشید که دستگاه شما ، پورت صدای دیجیتال داره ، کافیه دنبال یه پورت شبیه به عکس زیر باشید . کنار پورت اپتیکال معمولا عبارت های روبرو رو می زنن : Optical Port و یا TOSLINK و یا Digital Audio . حتی اگه این عبارات هم نوشته نشده باشه ، قیافه پورت اپتیکال از 2 کیلومتری مشخصه .

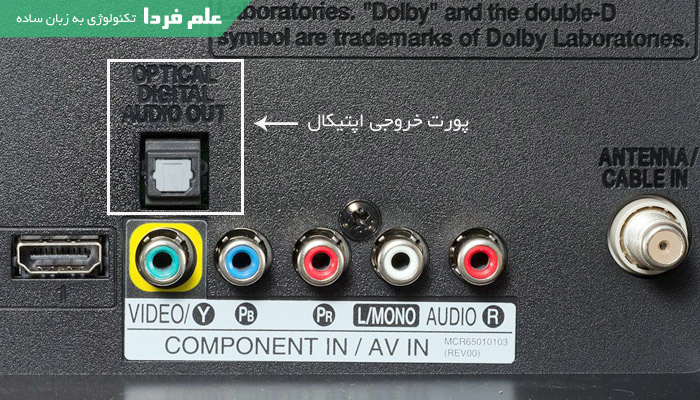

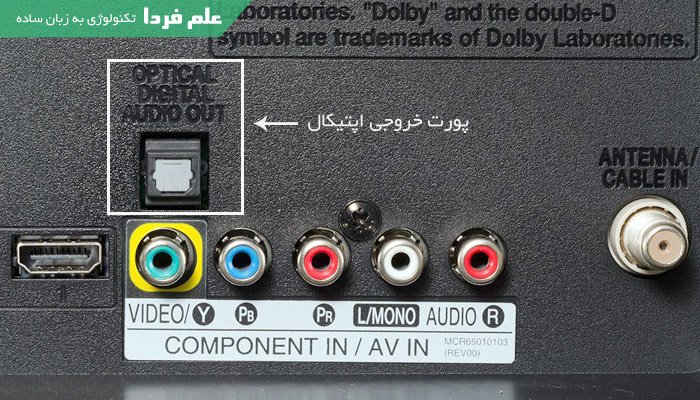

پورت خروجی اپتیکال صدای دیجتال روی تلویزیون

پورت خروجی اپتیکال صدای دیجتال روی تلویزیون

استفاده از کابل اپتیکال

برای استفاده از کابل Optical باید دو دستگاه فرستنده و گیرنده ، پورت اپتیکال داشته باشن . توی دستگاه فرستنده باید Optical Out باشه و روی دستگاه گیرنده باید Optical In باشه .

در مورد اینکه پورت ورودی و خروجی چیه و چجوری کنترل میشن یه پست نوشتم که پیشنهاد میکنم حتما بخونید : پورت HDMI ورودی است یا خروجی ؟

روی فیش کابل ، یه درپوش پلاستیکی وجود داره که باید اونو جدا کنید .

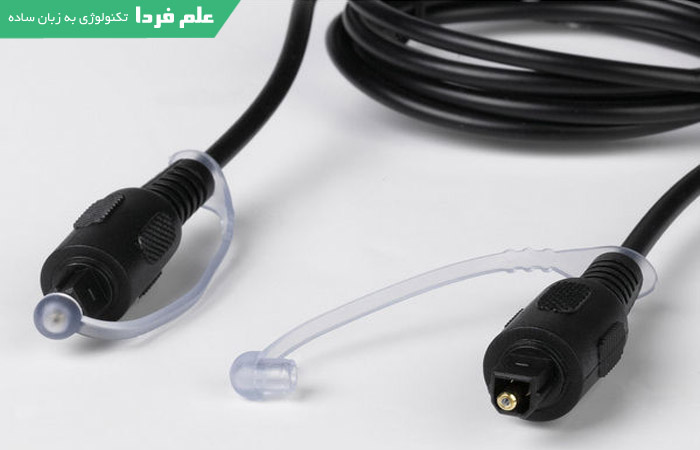

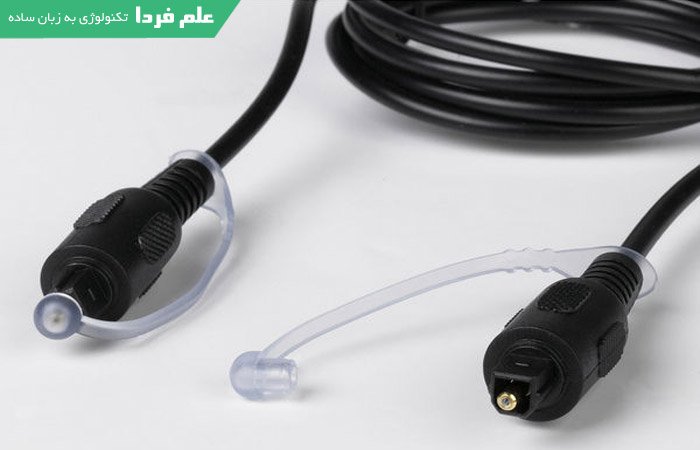

درپوش کابل Optical

درپوش کابل Optical

کانکتور اپتیکال جهت مشخصی داره یعنی اینجوری نیست که از هر طرف به پورت اپتیکال وصل بشه ، یه جهت مشخصی داره و باید جهت کانکتور و جهت پورت با هم میزون باشن .

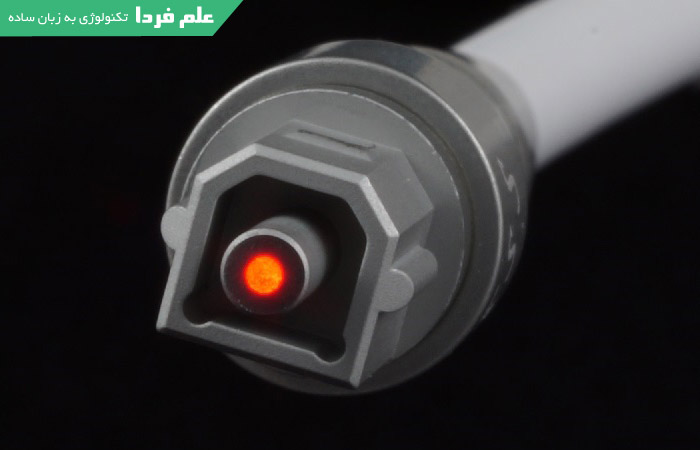

جهت کابل اپتیکال

جهت کابل اپتیکال

ضمنا یاددتون باشه ، کابل اپتیکال موقعی که داخل پورت اپتیکال جا می خوره باید صدای ” تق ” بده یعنی صدای جاخوردگی رو باید بشنوید .

قیمت کابل اپتیکال

قیمت کابل اپتیکال از 10 هزار تومن هست تا 300 هزار تومن . تفاوت قیمت این کابل ها به کیفیت و برند و گارانتی مربوط میشه . اما یه کابل اپتیکال متوسط رو می تونید با قیمت 25 تا 45 هزار تومن بخرید . اما اینجوری نیست که اون مدل 10 هزار تومنی کار شما رو راه نندازه ! همه چی به کیفیت ساخت کابل برمی گرده .

خب دوستان اگه تجربه ای از استفاده یا خرید کابل اپتیکال دارید حتما تو قسمت نظرات بفرمایید تا بقیه کاربران علم فردا هم استفاده کنن .
