کابل شارژ آیفون و آیپد ، Lightning Cable

تاریخ انتشار : ۲۵ آذر ۱۳۹۳

کابل شارژ آیفون و آیپد ۲ سالی میشه که تغییر ظاهر داده ، دوستان اپل باز می دونن که دارم چی میگم . تو این پست یه نگاه مختصر مفید به کابل شارژ آیفون و آیپد میکنم ببینیم چیه و چی می خواد از جون این روزگار .

کابل شارژ آیفون لایتنینگ چیست ؟

کابل شارژ آیفون و آیپد به انگلیسی Lightning Cable یا Lightning Connector ( کابل لایتنینگ ) تکنولوژی انحصاری برای انتقال اطلاعات و همچنین شارژ دستگاه های اپل هست که امتیازش مخصوص خود اپله . این کابل جایگزین کابل شارژ قبلی شده بود که به کابل یا کانکتور ۳۰ پین معروف بود . از کابل لایتنینگ اپل برای اتصال دستگاههای آیفون ، آیپد و آیپاد جهت اتصال به مانیتور جانبی ، شارژر همراه ، دوربین ، کامپیوتر و لپ تاپ و … استفاده میشه . یه جورایی مثل کابل مایکرو USB اما خب اپل که می دونید با همه دنیا فرق داره باید انحصاری باشه 😀

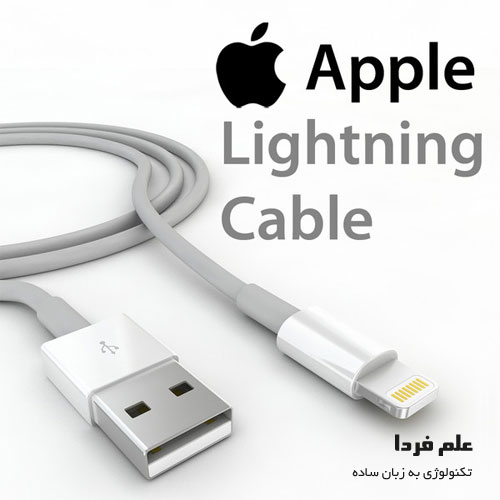

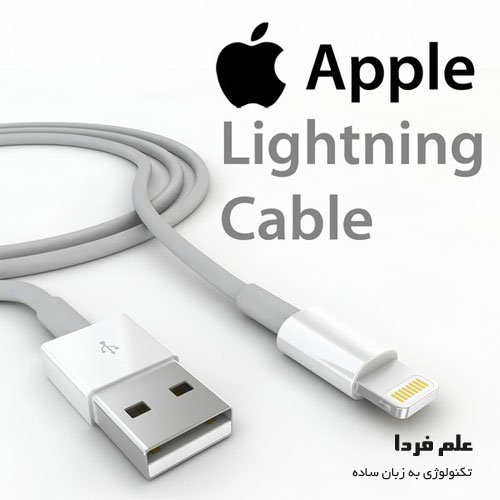

کابل شارژ آیفون و آیپد لایتنینگ

کابل شارژ آیفون و آیپد لایتنینگ

این کابل در حال حاضر برای دستگاه های آیفون ۵ ، آیفون ۵ اس ، آیفون ۵ سی ، آیفون ۶ و آیفون ۶ پلاس ، آیپد ۴ ، آیپد مینی ۱ و ۲ و ۳ ، آیپد ایر ۱ و ۲ و آیپاد تاچ نسل ۵ به بعد تعبیه شده .

تاریخچه کابل شارژ آیفون لایتنینگ

کابل شارژ آیفون و آیپد قبل از معرفی کابل Lightning لایتنینگ به صورت ۳۰ پین بود ، پهن و بزرگتر از کابل شارژ لایتنینگ . خب این مسئله جلوی کوچیک تر شدن یا باریک تر شدن یا حتی سبک تر شدن محصولات اپل رو می گرفت تا اینکه اپل در ۱۲ سپتامبر ۲۰۱۲ تصمیم به معرفی کابل شارژ آیفون و آیپد کرد . اولین دستگاهی که به کابل شارژ لایتنینگ مجهز شد آیفون ۵ بود . قبل از کابل شارژ آیفون و آیپد معروف به لایتنینگ ، کابل شارژ آیفون و آیپد ۳۰ پین به نام Apple 30-pin dock connector وجود داشت که از سال ۲۰۰۳ تا ۲۰۱۴ تولید می شد که الان دیگه تولیدش متوقف شده . اولین بار برای آیپاد نسل ۳ در ۲۰۰۳ معرفی شد . جالبه بدونید هزینه تولید کابل شارژ آیفون لایتنینگ ۸ پین از تولید کابل شارژ آیفون ۳۰ پین گرون تر در میاد . دلیلش رو در ادامه میگم .

آموزش زبان انگلیسی - ابراهیم درویش

آموزش زبان انگلیسی علم فردا

  • یه بار برای همیشه تلفظ انگلیسی رو یاد بگیر!
  • ■ آموزش گرامر انگلیسی از صفر تا صد!
  • ■ آموزش مکالمه انگلیسی درباره موضوعات کاربردی
  • ■ مبتنی بر انگلیسی امریکایی!
  • ■ بیش از 45 ساعت ویدیو آموزشی!!!
  • اطلاعات بیشتر + نمونه درس

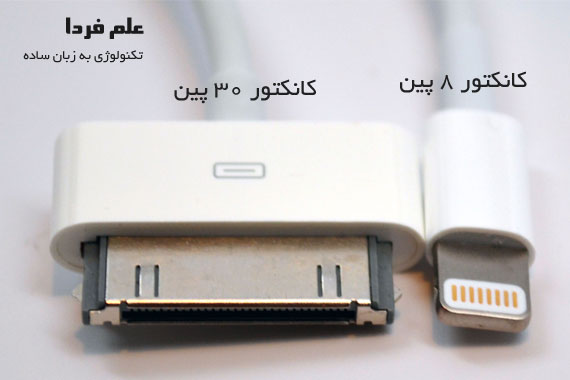

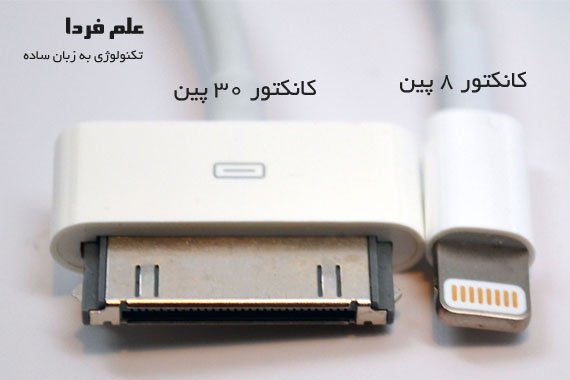

کانکتور 30 پین و 8 پین آیفون و آیپد

کانکتور ۳۰ پین و ۸ پین آیفون و آیپد

توی اروپا برند ” Lightning ” در انحصار شرکت معروف موتورسیکلت سازی هارلی دیویدسون Harley Davidson بود که اپل اجازه استفاده از این برند رو از این شرکت خرید ( ببینید چجوری مردم پول در میارن ! )

تکنولوژی و ساختار کابل شارژ آیفون لایتنینگ

کابل شارژ آیفون و آیپد لایتنینگ ۸ تا پین داره که با این کار خیلی فشرده تر از کانکتور ۳۰ پین قبلی شده . قابلیت جالبی که کابل شارژ آیفون لایتنینگ داره اینه که جهت وارد کردن کانکتور به آیفون یا آیپد مهم نیست چه از بالا چه از پایین وارد کنید کار می کنه . این مسئله دغدغه کاربر رو خیلی کم میکنه . پس یعنی اگه الان کابل شارژ آیفون جدید رو بخرید می بینید که دوطرفش هم پین داره یعنی ۱۶ تا پین که این پین ها از داخل با آرایشی خاص به هم وصل هستن که در ادامه می بینید .

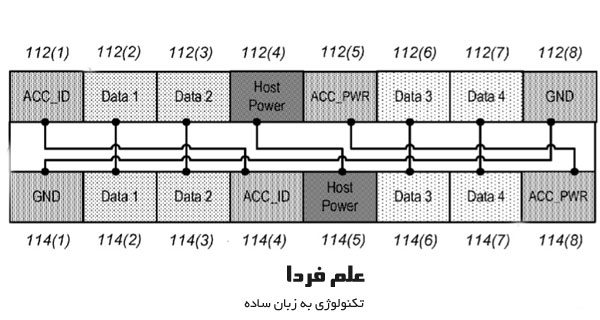

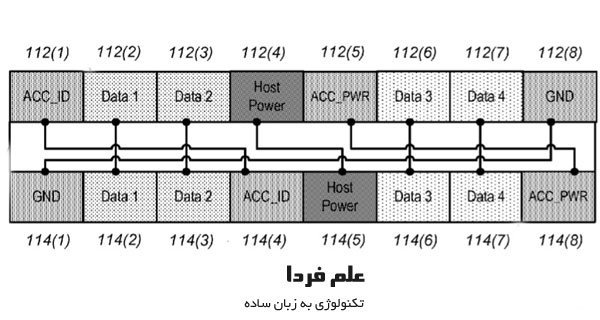

پین های کابل شارژ آیفون لایتنینگ

پین های کابل شارژ آیفون لایتنینگ



اما چجوری جهت تشخیص داده میشه ؟ داخل کابل شارژ آیفون ( قبل از کانکتور ) یه بورد الکترونیکی تعبیه شده که ۳  ۴ تا چیپست داره . یکی از اون چیپست ها وظیفه چک کردن و کنترل جهت ورود کانکتور رو داره . اپل با قرار دادن این چیپست و انجام یک سری کدگذاری جلوی تولید کابل شارژ آیفون تقلبی رو گرفته چون تا گوشی تایید نکنه که این کابل اورجینال هست ، عملیات شارژ یا انتقال انجام نمیشه .

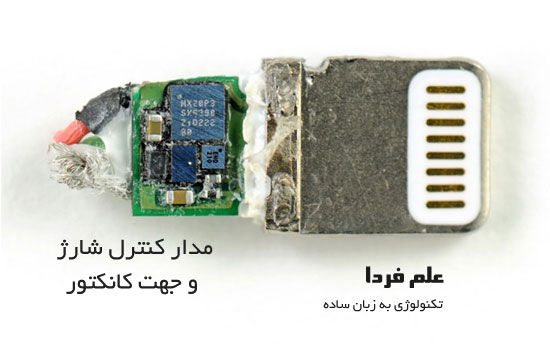

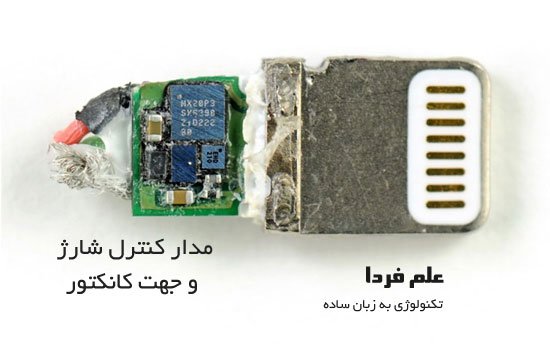

داخل کابل شارژ آیفون لایتنینگ

داخل کابل شارژ آیفون لایتنینگ

ضمنا پین ها از داخل به همدیگه وصل شدن که اگر کانکتور رو چرخوندید باز هم تو عملکردش تاثیر نداشته باشه . پین ها به این شکل به هم وصل شدن :

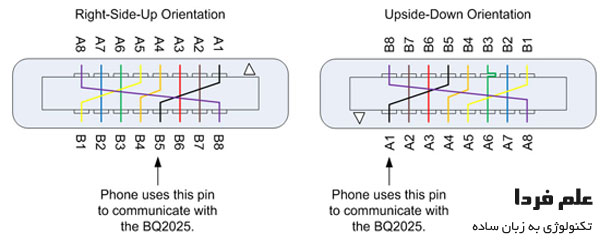

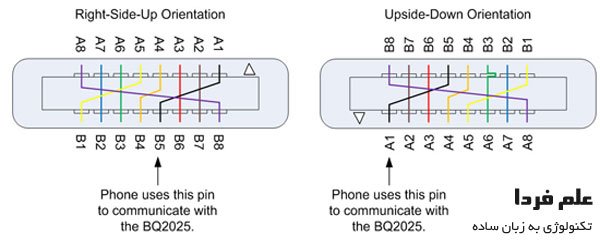

اتصال پایه های کانکتور لایتنینگ اپل به همدیگه

اتصال پایه های کانکتور لایتنینگ اپل به همدیگه

پایه A1 و B5 در تصویر بالا پایه مخصوص شناسایی جهت ورود کانکتور لایتنینگ اپل هست . به محض ورود کابل شارژر آیفون ، پایه B5 چک میشه اگه سیگنال دریافت بشه یعنی کانکتور به سمت بالا و اگه سیگنال دریافت نشه ، پردازنده میره روی پین A1 ، اگه سیگنال بیاد یعنی کانکتور به سمت پایینه . در هر صورت فرقی نمیکنه ، عملیات به درستی انجام میشه .

مقایسه کابل شارژ آیفون با مایکرو USB

خب خیلی ها میگن که چرا با وجود پورت MicroUsb که انقدر محبوب و کاربردی و فراگیره باز اپل رفته سراغ یه کانکتور انحصاری . چندتا دلیل داره

■ کانکتور و پورت USB و به تبع اون Micro USB یک طرفه هست یعنی جهت وارد کردن کانکتور مایکرو USB باید جهتش رو رعایت کنید اما کابل شارژر آیفون و آیپد دو طرفه است . برای اپل راحتی کاربر تو این مسئله خیلی مهم بوده . البته استاندارد USB Type-C که برای اولین بار در تبلت نوکیا n1 معرفی شد در راستای دوطرفه شدن جهت usb بوده .

■ توان انتقالی . زمان معرفی کابل شارژر آیفون لایتنینگ ، توان قابل انتقال توسط پورت Micro USB حدود ۹ وات بود ولی با کانکتور لایتنینگ حدود ۱۲ وات توان می تونه جابجا بشه ( در آیپد ) . کانکتور USB استفاده شده در کابل شارژر آیفون USB 2 هست .

■ کابل شارژر آیفون لایتنینگ می تونه همزمان هم گوشی یا تبلت رو شارژ کنه و هم اطلاعات رو جابجا کنه ولی این قابلیت در گوشی هایی که ویژگی OTG یا USB On The GO دارند شدنی هست .

■ پردازش سیگنال آنالوگ و دیجیتال ، سیگنال آنالوگ مثل صدا

تبدیل پورت شارژ لایتنینگ به ۳۰ پین

دوستانی که به هر دلیلی می خوان از شارژر آیفون قبلی خودشون یا وسائل دیگه که کانکتور ۳۰ پین داره استفاده کنن می تونن یه مبدل ۸ پین به ۳۰ پین اپل بخرن . شکل زیر رو نگاه کنید . یه سرش می خوره به دستگاه جدیدتون و یه سر دیگش مادگی یا پورت ۳۰ پین هست که وصل میشه به دستگاه های قدیمی تر اپل که کانکتور ۳۰ پین دارن . مثلا فرض کنید مبدل ۳۰ پین به HDMI دارید اما آیفون ۶ دارید ، اگه این مبدل پورت لایتنینگ به پورت داک ۳۰ پین رو داشته باشید به سادگی همه چی حل میشه .

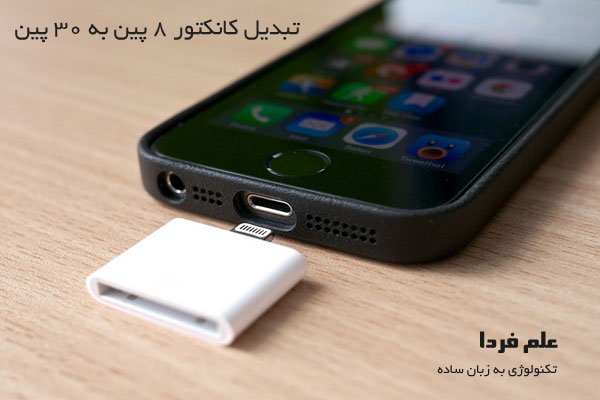

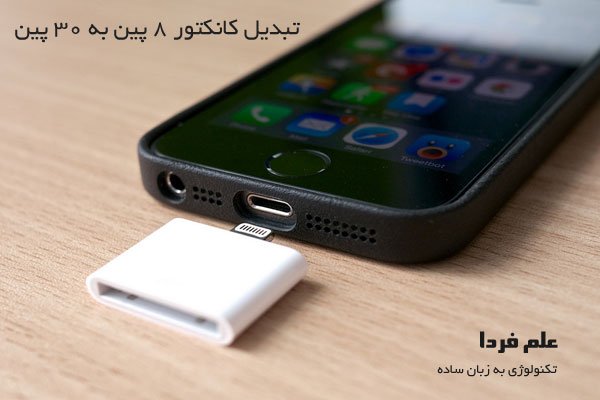

تبدیل 8 پین به 3 پین آیفون 5

تبدیل ۸ پین به ۳ پین آیفون ۵

قیمت کابل شارژ آیفون و آیپد

طبق تجربه دو مدل کابل شارژ آیفون داریم یا فرعیه یا اصلیه ، اون فرعیه می تونه هر قیمتی داشته باشه خیلی جاها کابل شارژ آیفون و آیپد فرعی رو به قیمت ۱۵ هزار ۱۰ هزار تا ۳۵ هزار تومن هم می فروشن اما خب بنا به دلایلی که تو قسمت تکنولوژی و ساختار گفتم ، کابل شارژ آیفون فرعی جواب نمیده یعنی کار نمی کنه یا اگه کار کنه چند روز اونم با هزار و یک بدبختی بعدشم می زنه گوشی و باتری رو مرخص می کنه پس شدیدا توصیه می کنم کابل شارژ آیفون اصلی رو از جای مطمئن بخرید . اگر تونستید همونجا کابل رو تست کنید .

قیمت کابل شارژ آیفون اصلی هم بسته به اینکه فروشنده کجا مغازه داره و یا اینکه بارش رو چجوری به کشور وارد کرده و قیافه و رفتار مشتری و هزار و یک دلیل دیگه از ۳۵ هزار تومن تا ۱۰۰ هزار تومن ( تا جایی که من دیدم ) تغییر میکنه .

این پست در مورد کابل شارژ آیفون بود .  این کابل باید به یه کلگی بخوره که اونم اصلی فرعی داره اون کلگی هم اگه فرعی باشه باتری و خود آیفون با آیپد رو نابود می کنه . کلگی آیفون رو باید جاگونه بخرید که قیمتش حدود ۳۵ هزار تومنه . البته بازم این قیمت می تونه متغیر باشه .
ویدیوی زیر رو هم ببیند ، سرعت انتقال اطلاعات اطلاعات بین کانکتور ۳۰ پین و ۸ پین اپل رو نشون میده .

پیشنهاد می کنم حتما طریقه تشخیص کابل اصلی اپل از تقلبی رو بخونید .

خب دوستان امیدوارم این پست مفیده بوده باشه .
