بررسی MagSafe مگ سیف ؛ پورت شارژ برق مک بوک پرو و ایر

تاریخ انتشار : ۳۰ اردیبهشت ۱۳۹۲



در پست ” چرا محصولات اپل گران هستند ” گفتم که یکی از دلایلش متفاوت بودن محصولات اپل هست . هر کی که لپ تاپ داره و نداره می دونه که جک برق و سوکت شارژر باتری همه لپ تاپ ها از یک ساختار مشابه پیروی می کنه یعنی یک فیش برق که داخل یک جک برق موجود در لپ تاپ میره . فکر می کنم تنها لپ تاپ هایی که در این بین اینجوری نیستند لپ تاپ های مک بوک پرو و مک بوک ایر باشن  . چون به یک سیستم شارژ با اتصال مغناطیسی مجهز هستن . حالا می خوام این شارژر لپ تاپ های اپل که مگ سیف MagSafe نام داره رو بررسی کنم و ببینیم چی هست . پس با من همراه باشید .

magsafe مگ سیف چیست ؟

مگ سیف magsafe ، کانکتور برق اختصاصی شرکت اپل برای لپ تاپ های مک بوک پرو و مک بوک ایر هست که در 10 ژانویه سال 2006 در نمایشگاه Macworld شهر سانفرانسیسکو کالیفرنیا برای مک بوک پرو معرفی شد . کلمه magsafe از دو کلمه Magnetic به معنی مغناطیسی و Safe به معنی امن و امان تشکیل شده . در واقع عبارت امن و امان به این دلیل هست که بر خلاف بقیه کانکتور های شارژر در لپ تاپ های معمولی ، مگ سیف magsafe به صورت مغناطیسی به جک برق می چسبه . به این شکل که اگه مثلا فردی به طور اتفاقی به کانکتور و سیم برخورد کرد و اونو بکشه ، به جک برق ، سیم و لپ تاپ آسیب نمی رسه و به راحتی از لپ تاپ جدا میشه . اما در لپ تاپ های معمولی ، سوکت شارژر محکم در جک برق چفت میشه و اگه پای فردی به سیم گیر بکنه لپ تاپ سقوط خواهد کرد .

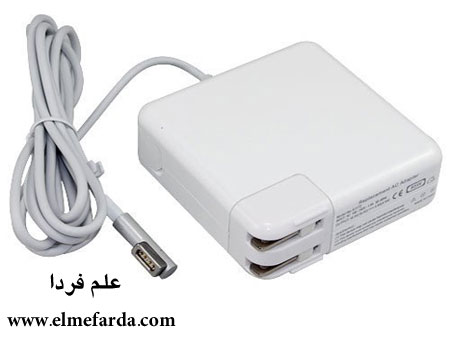

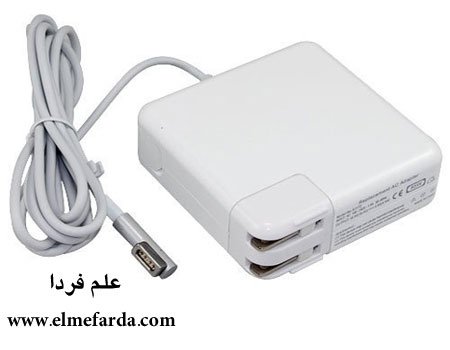

magsafe for 15 " macbook pro

magsafe for 15 ” macbook pro

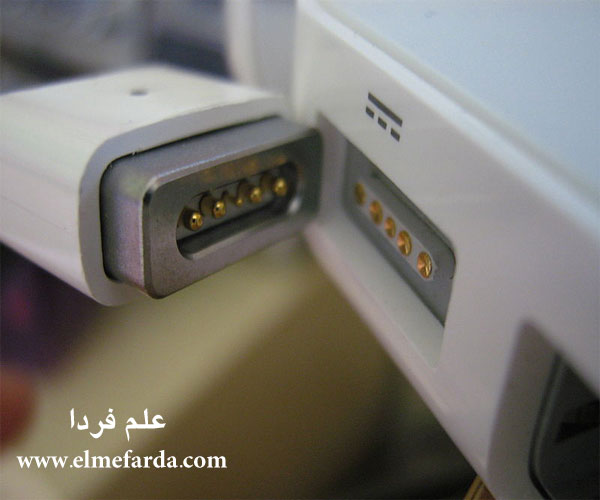

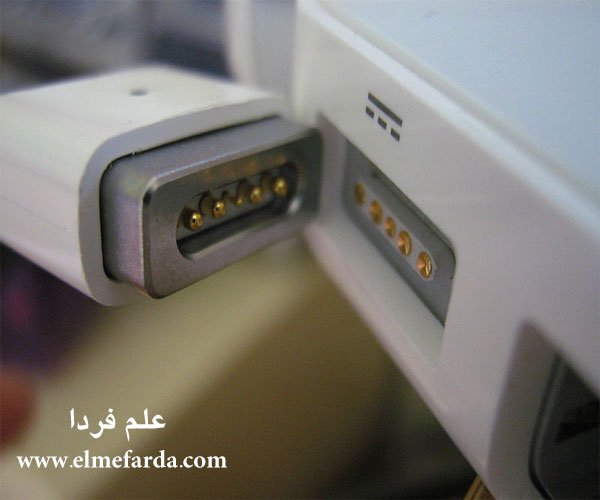

پایه و پورت magsafe مک بوک پرو

پایه و پورت magsafe مک بوک پرو ، اولین نسل مگ سیف



ویژگی های magsafe مگ سیف

■ اولین کانکتور magsafe به شکل مستطیل بود که در مک بوک اورجینال و مک بوک پرو تا سال 2009 دیده شد ( همین تصویر بالایی  . دومین کانکتور magsafe به شکل تی T بود که از سال 2009 تا اواسط 2012 و در مک بوک پرو ( غیر رتینا )  و مک بوک ایر بود و سومین magsafe که همون magsafe 2 هست هم ، باریک تر و به شکل تی طراحی شد که امروز در مک بوک های جدید می بینیم .

■ چراغی در بالا و پایین این کانکتور قرار داره که اگه به رنگ سبز باشه یعنی باتری تا انتها و به طور کامل شارژ شده و اگه به رنگ کهربایی یا قرمز باشه یعنی باتری در حال شارژ شدن هست . magsafe طوری طراحی شده که جهت قرار گرفتن آن به روی لپ تاپ ، فرقی به حال آن نداشته باشه . دلیل این امر رو هم در ادامه و در قسمت تشریح پایه های magsafe میگم .

■ مک بوک اورجینال و مک بوک پرو 13 اینچی از آداپتور 60 واتی ، مک بوک پرو 15 و 17 اینچی از آداپتور 85 واتی و مک بوک ایر هم از آداپتور 45 واتی استفاده می کنن . قالب آداپتور مک بوک ایر به خاطر تولید توان 45 وات ، کوچکتر از آداپتور مک بوک پرو هست اما کانکتور هاشون باهم فرقی ندارن .

■ اپل نسخه جداگونه ای از magsafe رو با نام MagSafe Airline Adapter مخصوص هواپیما های بخصوصی طراحی کرد که ورودی DC  دارن ( بر عکس آداپتور های مگ سیف اصلی که ورودی AC  دارن ) که باتری رو شارژ نمی کرد اما لپ تاپ رو روشن نگه می داشت ( انگار که یه باتری سیار داشته باشید ) . این مگ سیف پایه وسط یا پایه کنترل شارژ نداره .

■ به دلیل مغناطیسی بودن magsafe ، چفت شدن کانکتور به جک برق لپ تاپ خیلی راحت تر و سریعتر صورت میگیره چون همدیگرو جذب می کنن و کافیه که فقط کانکتور رو به پورت برق مک بوک نزدیک کنید . سیم اداپتور هم به راحتی دور خودش جمع میشه و همین مسئله به جمع و جور شدن آداپتور و حمل ساده اون کمک می کنه .



پایه های magsafe مگ سیف

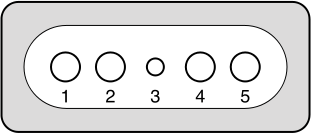

نمای روبروی پایه های magsafe

نمای روبروی پایه های magsafe



magsafe دارای 5 پایه هست که 2 پایه انتهایی از هر طرف ، پایه زمین یا Ground هست . پایه وسط پایه کنترل شارژ هست و 2 پایه باقی مانده که پایه های شماره 2 از هر طرف هستن پایه های ولتاژ مثبت شارژ یعنی ولتاژ 16.5 ولت DC هستن . پس به دلیل چیدمان پایه های Magsafe به این شکل ، فرقی نمی کنه که شارژر رو از کدوم طرف به لپ تاپ مک بوک وصل می کنید .

پایه وسط یا همون پایه کنترل شارژ ، همون پایه ایست که اطلاعات شارژ باتری رو به کمک لامپ LED روی کانکتور به شما میگه . در واقع این پایه ، لامپ روی کانکتور رو کنترل می کنه . پایه کنترل وظیفه دیگه ای هم داره مثل گفتن سریال نامبر شارژر .

دور این پایه ها ، قسمتی فلزی وجود داره که هیچ اتصال الکتریکی نداره و محافظ بین پایه ها به شمار میره اما کار اصلیش ، جاذبه آهنی برای قسمت مغناطیسی پورت شارژ مک بوک ها است .

مگ سیف 2 چیست ؟ تفاوت magsafe 2 با magsafe در چیست ؟

نسل بعدی magsafe در تاریخ 11 ژوئن ( june )  سال 2012  توسط شرکت اپل و در کنفرانس جهانی گسترش دهندگان 2012 معرفی شد . اپل نام نسل جدید magsafe رو magsafe 2 گذاشت . magsafe 2 برای مک بوک پرو 15 اینچی با صفحه نمایش رتینا و همچنین نسخه جدید مک بوک ایر طراحی شد .

تفاوت خاصی بین magsafe و magsafe 2 نیست . پایه ها همون 5 تا هست . فقط magsafe 2 کمی باریک تر شده . نکته مهم اینه که آیا magsafe 2 از پورت magsafe اورجینال پشتیبانی می کنه یا نه که جواب منفی هست . در واقع ساده تر بگم : اگه مک بوک قدیمی داشته باشید نمی تونید شارژر مک بوک جدید رو بهش بزنید یعنی مبدل مگ سیف 2 به مگ سیف اورجینال وجود نداره اما برعکسش یعنی می تونید با شارژر قدیمی خودتون و یک مبدل مگ سیف اورجینال به مگ سیف 2 ، مک بوک جدید رو شارژ کنید .

از نظر سرعت شارژ و این حرف ها هم تغییری نکرده .

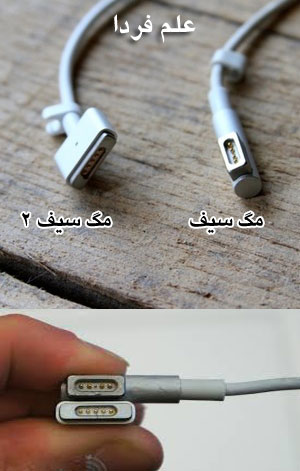

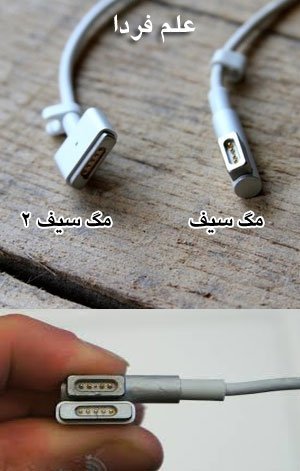

مقایسه شکل و پایه های magsafe

مقایسه شکل و پایه های magsafe

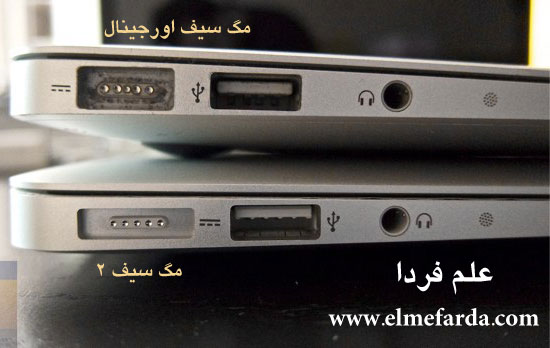

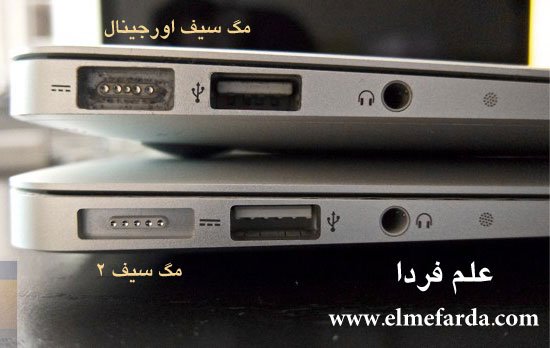

مقایسه magsafe با magsafe 2

مقایسه magsafe با magsafe 2
