مایکروسوئیچ Microswitch چیست و چگونه کار می کند؟

تاریخ انتشار : ۱۱ خرداد ۱۳۹۳

نگاه به الان نکنید که با صفحات لمسی موبایل خودتون اس ام اس میدید . این دهه شصتی ها که همیشه از بچگی هاشون در حقشون اجحاف شده با موبایل های به اصطلاح گوشت کوبی اس ام اس میدادن و خلاصه از آرتروز ذهن تا آرتروز شصت دست نصیشون می شد . صدای تق تق دکمه های گوشی های معروف مثل ۱۱۰۰ نوکیا فکر نمی کنم از یاد کسی بره . این دکمه هایی که تق تق صدا میدادن به مایکروسوئیچ معروف هستن که در ادامه توضیح میدم .

Microswitch چیست ؟ تلفظ صحیح Microswitch چیست ؟

MicroSwitch ترکیب دو کلمه Micro و Switch هست . تو انگلیسی برای کوچک نشان دادن چیزی از پیشوند Micro مایکرو استفاده میکنن . کلمه Switch هم که معنی سوئیچ یا کلید میده . پس Microswitch به معنی کلید کوچک هست . اولین مایکروسوئیچ  در سال ۱۹۳۲ و توسط آقای Peter McGall آمریکایی اختراع شد . اسم علمی Microswitch به صورت Miniature Snap-Action Switch هست .

تلفظ کلمه Micro به صورت مایکرو هست که بهتره اینجوری تلفظ بشه چون این کلمه مال ما نیست و خارجیه . کلمه Switch هم که تلفظش مشخصه اما برخی از ما سِویچ هم میگیم 😀 . مایکروسوئیچ درسته . حالا بگذریم .

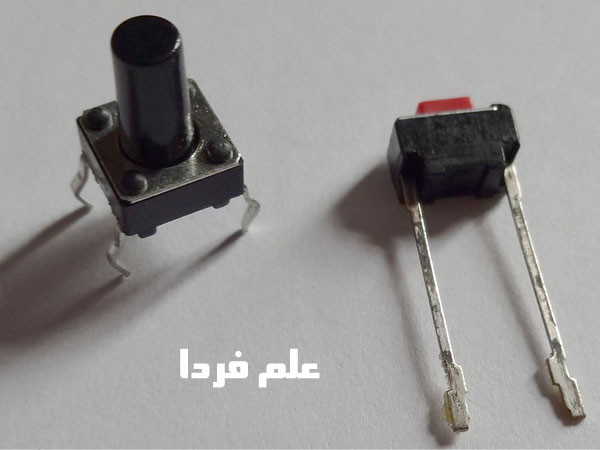

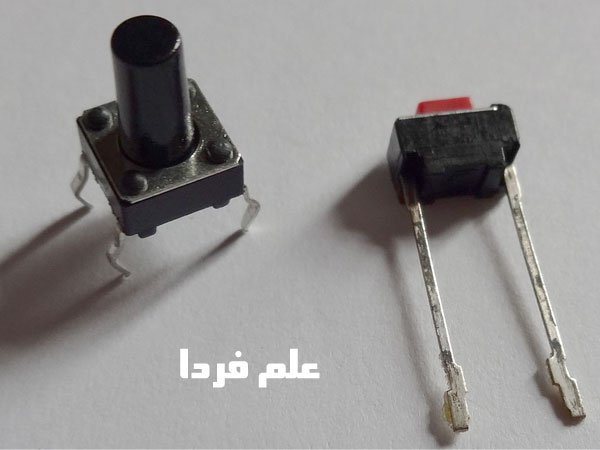

دو مدل مختلف مایکروسوئیچ - 4 پایه و 2 پایه

دو مدل مختلف مایکروسوئیچ – ۴ پایه ( فشاری )  و ۲ پایه ( ضربه ای )

در شکل بالا یکی از مایکروسوئیچ ها ۲ پایه و دیگری ۴ تا پایه داره . دلیل اون ۲ پایه اضافه اینه که در مدار لحیم بشه و محکم بمونه و نشکنه ، وگرنه ۲ پایه به صورت عملی جریان رو وصل میکنن .

مایکروسوئیچ چگونه کار می کند ؟

سوئیچ ها مثل کلید ها اساسا دو پایه دارن که در حالت عادی باز هستن یعنی اتصالی بین شون نیست . وقتی دکمه شون رو فشار میدید دو تا پایش به هم وصل میشن تا جریان الکتریکی ازشون عبور کنه . تا زمانی که دکمه مایکروسوئیچ رو پایین نگه دارید ، پایه های اون به هم وصل هستن و جریان عبور میکنه و وقتی دکمه رو رها کنید اتصال نیز قطع میشه . تفاوت مایکروسوئیچ  با کلید های معمولی اینه که مایکروسوئیچ  با هر بار فشار وصل یا قطع میشه ولی کلید های معمولی مثل کلید برق ، متصل یا قطع باقی می مونن . از نظر تکنیکال هم ، مایکروسوئیچ  توان عبور جریان های بالا رو نداره و بیشتر در مدارات DC یا جریان مستقیم با جریان های کم استفاده میشه .

شاید دیده باشید که با زدن یک مایکروسوئیچ  روی یک دستگاه ، اون وسیله روشن باقی می مونه و این سوال در ذهن شما شکل بگیره که مگه مایکروسوئیچ  تا زمانی که ما دکمش رو نگه میداریم وصل نیست ؟ پس چرا دکمش رو ول میکنیم باز هم وسیله روشن می مونه ؟ پاسخ اینه که داخل اون دستگاه از مدار نگه دارنده استفاده شده به این معنی که به محض فشار دادن مایکروسوئیچ ، مداری که معمولا از ترانزیستور و رله و دیگر قطعات تشکیل شده ، مدار رو متصل باقی نگه میدارن . داستانش مفصله و البته الکترونیکی !

به خاطر قیمت کم ، قابلیت اطمینان بالا و همچنین ماندگاری زیاد ، در سیستم های کامپیوتری و الکترونیکی خیلی از مایکروسوئیچ استفاده میشه . مایکروسوئیچ ها در حالت نرمال می تونن ۱ میلیون بار قطع و وصل بشن و مایکروسوئیچ های با کیفیت بالاتر تا ۱۰ میلیون بار این قابلیت رو دارن . مایکروسوئیچ ها رو می تونید در تلویزیون ، مانیتور ، مودم و دیگر وسایل الکترونیکی ببینید .

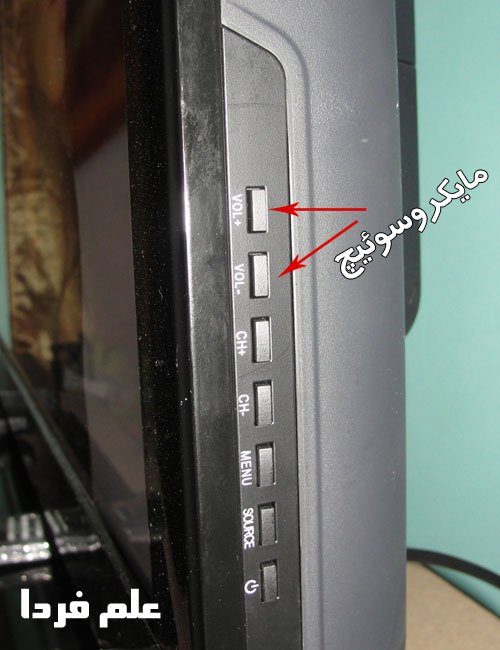

مایکروسوئیچ در تلویزیون LCD

مایکروسوئیچ در تلویزیون LCD
