نویزگیر فریت انتهای سیم های الکتریکی چیست ؟

تاریخ انتشار : 21 اردیبهشت 1393

اصلا شک ندارم برای تک تک افرادی که یه مقدار مغز تو کله شون هنوز پیدا میشه این سوال پیش اومده که ماسماسک انتهای سیم های رابط کامپیوتری مثل کابل تصویر ، برخی کابل های USB و کابل پاور و شارژر و … چیه و اصلا فلسفه وجودیش چیه و چکار میکنه . امروز می خوام در همین مورد توضیح بدم ضمن اینکه چندتا از کاربران علم فردا هم این سوال رو پرسیده بودن .

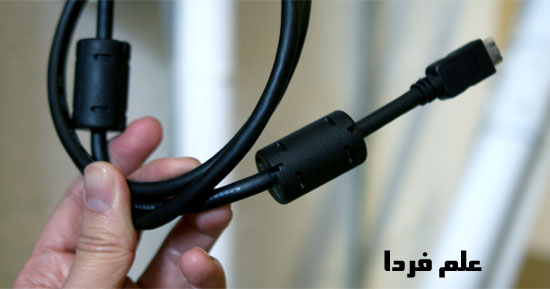

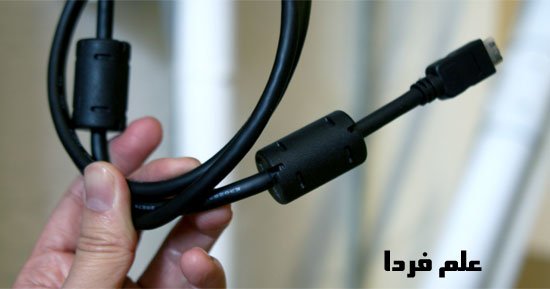

برآمدگی روی کابل ها - نویزگیر فریت

برآمدگی روی کابل ها – نویزگیر فریت



نویز EMI یا تداخل الکترومغناطیسی چیست ؟

EMI مخفف Electromagnetic Interference و به معنی تداخل الکترومغناطیسی هست . وقتی از یک جسم رسانا مثل سیم ، جریان عبور میکنه ، یه میدان مغناطیسی کوچکی دور اون سیم درست میشه که می تونه روی مدارات یا قطعات الکترونیکی به عنوان نویز تاثیر بگذاره . یا مثلا CPU و یا پردازنده گرافیکی برای خودشون یک تولید کننده پالس دارن که فرکانسش خیلی بالاست . این فرکانس های بالا می تونن نویز هایی رو ایجاد کنن که در عملکرد دیگر مدارات الکترونیکی تداخل ایجاد کنه . برای حل این مشکل اومدن نویزگیر هایی رو از جنس فریت طراحی کردن .

فریت Ferrite چیست ؟

فریت یک ترکیب شیمیایی از مواد سرامیکی با اکسید آهن هست که در سال 1930 و توسط دو دانشمند ژاپنی در موسسه تکنولوژی توکیو ژاپن اختراع شد . از فریت به خاطر نفوذ پذیری مغناطیسی بالا و همچنین هدایت الکتریکی خیلی کمش بیشتر در ترانسفورماتورهای RF و همچنین به عنوان هسته برای سلف ها استفاده میکنن .

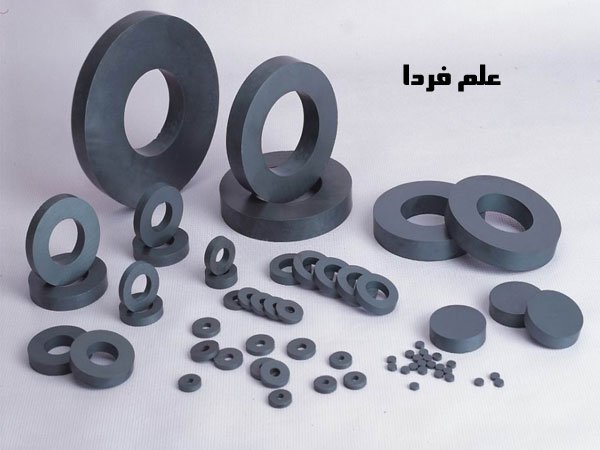

فریت

فریت

قطعه یا برآمدگی استوانه ای انتهای سیم ها چیست ؟

این قطعه استوانه ای همون فیلتر EMI یا از بین برنده تداخل الکترومغناطیسی هست که از جنس فریت ساخته شده . در انگلیسی به این قطعه استوانه ای Ferrite Bead میگن که bead به معنی مهره هست . Ferrite Bead یک قطعه غیر فعال یا به انگلیسی Passive هست به این معنی که برای انجام وظایف خودش احتیاج به برق یا منبع تغذیه نداره . Ferrite Bead نوعی از چوک الکتریکی هست و وظیفه سد کردن فرکانس های بالا و در عین حال عبور فرکانس های پایین مثل سیگنال DC رو داره . در فرکانس های بالا به دلیل ایجاد مقاومت زیاد روی سلف ، اجازه عبور جریان ( در اینجا نویز ) داده نمیشه و وقتی فرکانس پایین هست سلف به صورت یک اتصال کوتاه عمل میکنه و جریان عبور میکنه ، این قابلیت مختص سلف یا سیم پیچ ( چوک ) هست . فلسفه الکترونیکی داره که اینجا خیلی جاش نیست بخوام بازش کنم .

این فریت می تونه به صورت استوانه ای کامل باشه که قبل از بسته بندی سیم ، سیم رو از داخلش رد می کنن یا می تونه به صورت دو نیم استوانه باشه که بعدا به هم متصل میشن .

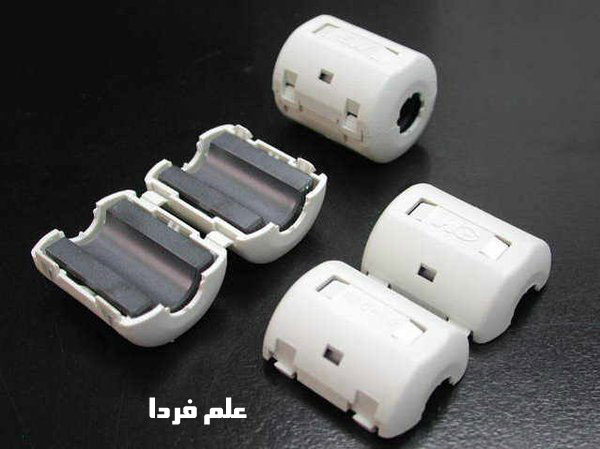

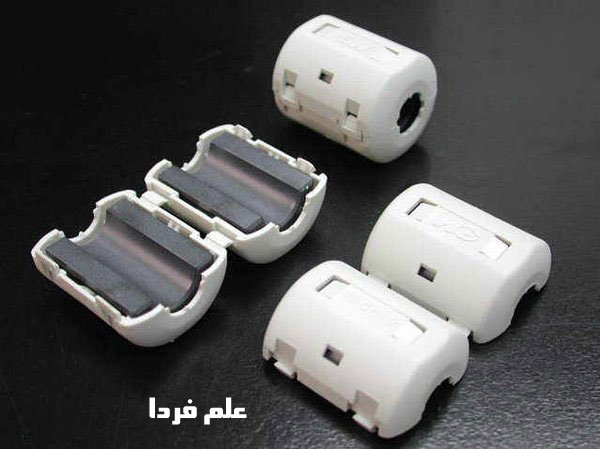

داخل نویزگیر فریت

داخل نویزگیر فریت

این فیلتر می تونه در دو حالت عمل فیلترینگ رو انجام بده ، هم نویز هایی که اطراف سیم و از منابع دیگه منتشر میشن و حالت دوم هم جلوگیری از انتشار تداخل الکترومغناطیسی توسط خود سیم هست .

کل ماجرا همینه و بیشتر از این دیگه سرتون درد میگیره و نیازی هم به این کار نیست . در یک جمله ، این برآمدگی برای جلوگیری از تاثیر نویز روی کابل ها و مدارات الکترونیکی طراحی شده .
