محصول جدید و مشترک گوگل و موتورولا یعنی نکسوس ۶ چند وقتی هست که معرفی شده . نکسوس ۶ جزء فبلت ها به حساب میاد چون اندازه صفحه نمایشش حدود ۶ اینچه . چیپست اسنپدرگون ۸۰۵ که یکی از قوی ترین چیپست های موبایلی هست ، حافظه RAM سه گیگابایت ، دوربین ۱۳ مگاپیکسلی ، رزولوشن نمایشگر QHD و تراکم پیکسلی ۴۹۳ پیکسل در اینچ که محشره . حالا امروز می خوام طریقه باز کردن و رسیدن به قطعات داخلی نکسوس ۶ رو بگم خدمتتون .

خیلی ها میگن نکسوس ۶ نسخه اندرویدی آیفون ۶ هست یعنی گوگل از رو دست آیفون ۶ کپی کرده . در عکس زیر خودتون قضاوت کنید من هیچی نمیگم :

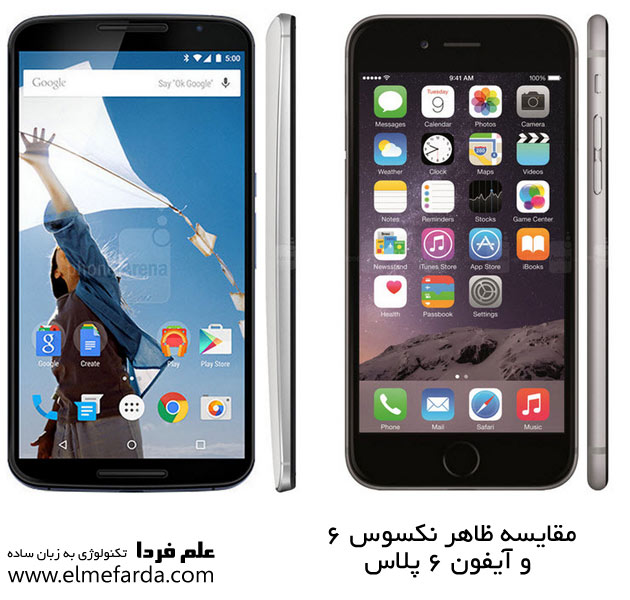

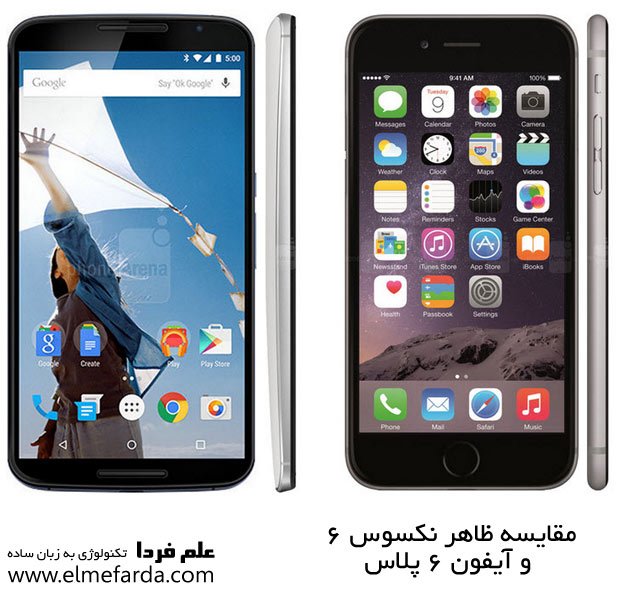

مقایسه ظاهر نکسوس 6 و آیفون 6 پلاس

مقایسه ظاهر نکسوس ۶ و آیفون ۶ پلاس

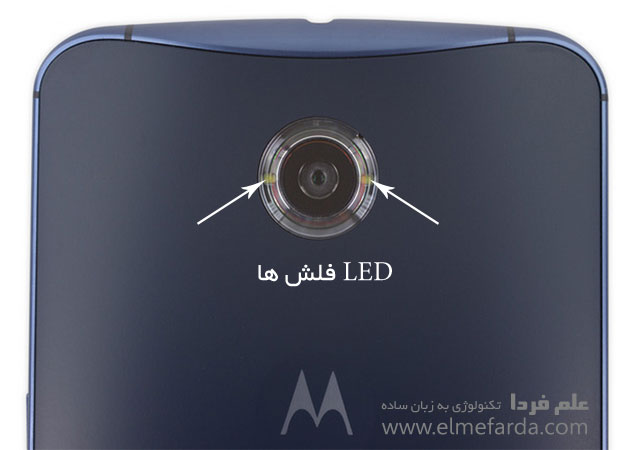

دوربین وسط قرار گرفته و دو تا فلش های LED کاملا مشخص هستن .

دوربین نکسوس 6 در وسط تعبیه شده

دوربین نکسوس ۶ در وسط تعبیه شده

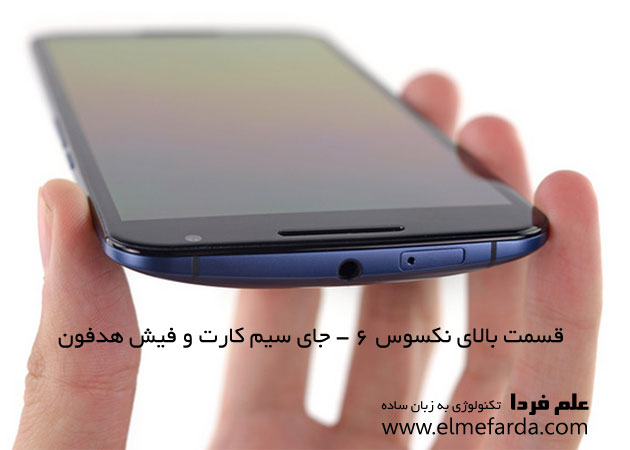

در قسمت بالای نکسوس ۶ جک هدفون ۳.۵ میلی متر به اضافه جای Mico Simcard تعبیه شده.

جای سیم کارت و جک هدفون نکسوس 6

جای سیم کارت و جک هدفون نکسوس ۶

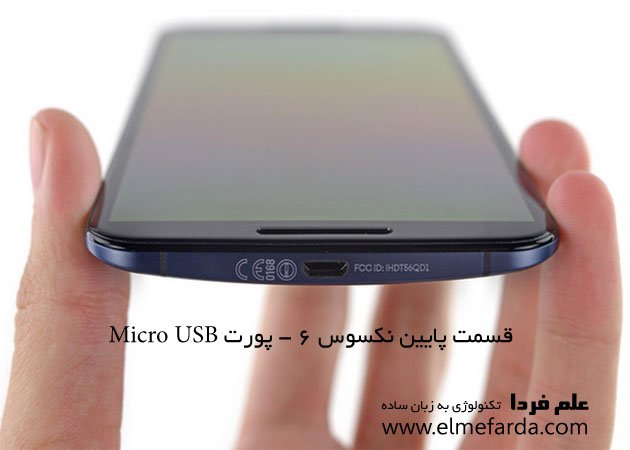

در قسمت پایین فبلت نکسوس ۶ هم پورت Micro USB برای اتصال به کامپیوتر و همینطور دریافت شارژ تعبیه شده .



پورت micro USB نکسوس 6 - نمای پایین

پورت micro USB نکسوس ۶ – نمای پایین

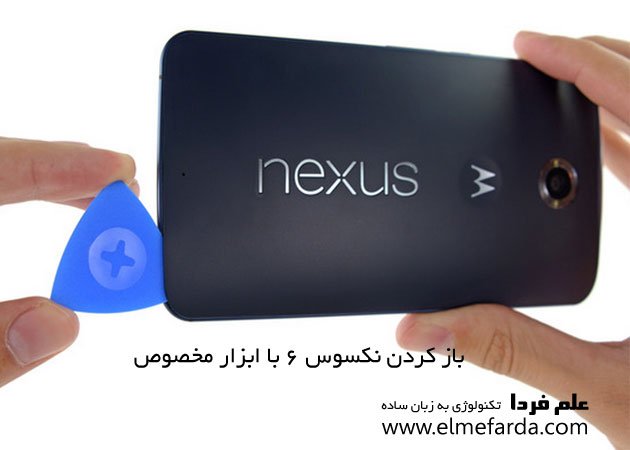

باز کردن درب نکسوس ۶

فکر باز کردن درب پشت نکسوس ۶ با ناخن و ابزارهای نازک نارنجی رو از ذهنتون بریزید بیرون . باید وسیله ای مثل شکل زیر باه . دوستانی که درب کنترل تلویزیون رو باز کردن کاملا عکس زیر رو درک می کنن .

باز کردن درب نکسوس 6

باز کردن درب نکسوس ۶

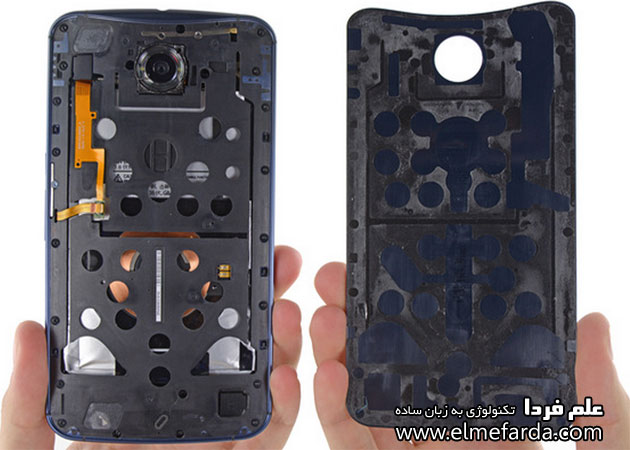

درب پشت بدون هیچ پیچ و چسب و آزاری باز میشه :

درب پشت نکسوس 6 باز شده

درب پشت نکسوس ۶ باز شده

اما داستان تازه شروع شده ، نکسوس ۶ مثل گوشی های سامسونگ نیست که درب پشت رو باز کنی به ریه و معده گوشی دسترسی داشته باشی . نکسوس ۶ باتری داخلی یا غیر قابل تعویض داره به خاطر همین باید همه چی مهر و موم شده باشه . یه محافظ با ۲۲ تا پیچ به بدنه اصلی بسته شده که باید بازش کنید .

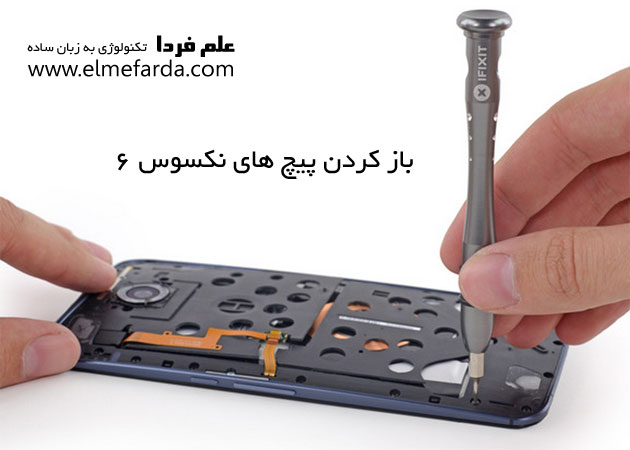

باز کردن پیچ های نکسوس 6

باز کردن پیچ های نکسوس ۶

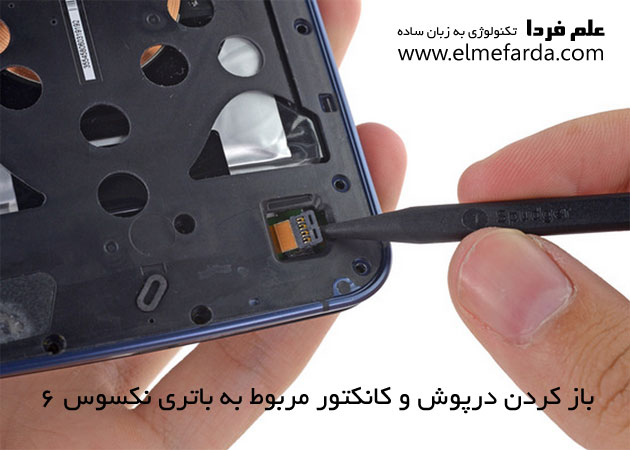

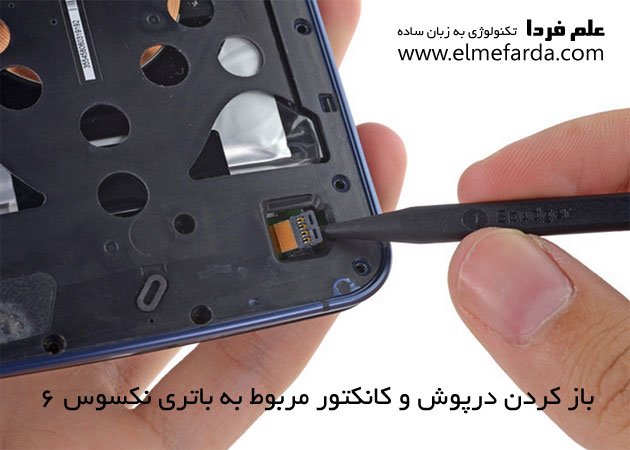

وقتی پیچ ها رو باز کردید قسمت پایین گوشی یه درپوش کوچیک با یه سیم فلت هست که مربوط به باتری هست . اونم باید بازش کنید .

درپوش و کانکتور باتری نکسوس 6

درپوش و کانکتور باتری نکسوس ۶

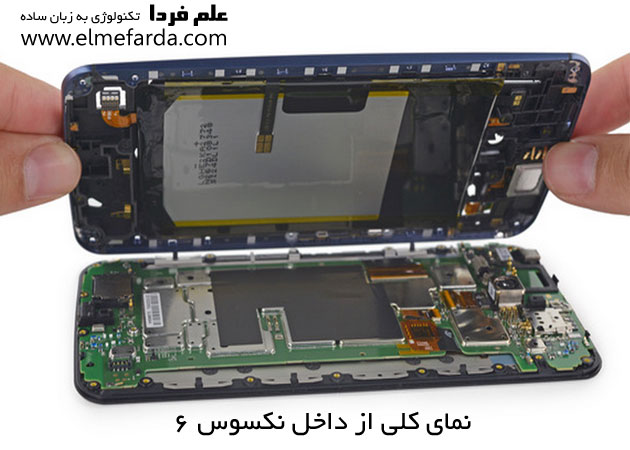

نمای کلی داخل نکسوس ۶

داخل نکسوس 6

داخل نکسوس ۶

سیم پیچ دور باتری نکسوس ۶

جدیدا گوشی هایی که تولید میشه قابلیت شارژ وایرلس یا شارژ بی سیم رو دارن . حالا یا باید واسشون شارژر جداگونه بگیرید یا اینکه خود شرکت سازنده یه دستگاه مخصوص این کار توی جعبه قرار میده . در شکل زیر اون سیم پیچی که باعث میشه امواج الکترومغناطیسی در آخر به شارژ تبدیل بشن رو دور باتری می بینید .

اساس کار به زبان ساده اینجوریه که دستگاه شارژر داخل خودش یه سیم پیچ داره ، که جریان برق شهر ازش رد میشه ، رفت و برگشت این جریان داخل اون سیم پیچ باعث ایجاد یه میدان مغناطیسی میشه که میفته روی سیم پیچ داخل نکسوس ۶ ( عکس زیر ) . حالا این میدان باعث ایجاد یه جریان متناوب درون این سیم پیچ میشه که بعد از یکسو کردن ( تبدیل برق شهر به جریان مستقیم و بی خطر ) به باتری منتقل میشه . جالبه نه ؟!

زیر این سیم پیچ یه بارتی ۳.۸ ولتی با ۳۲۲۰ میلی آمپر ساعت جریان دهی وجود داره .

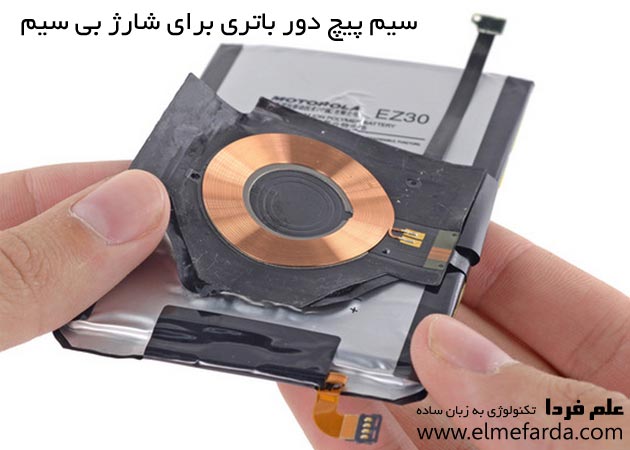

سیم پیچ دور باتری برای شارژ بیسیم الکترومغناطیسی

سیم پیچ دور باتری برای شارژ بیسیم الکترومغناطیسی

قطعات داخلی نکسوس ۶  – دوربین ها و فلش  LED

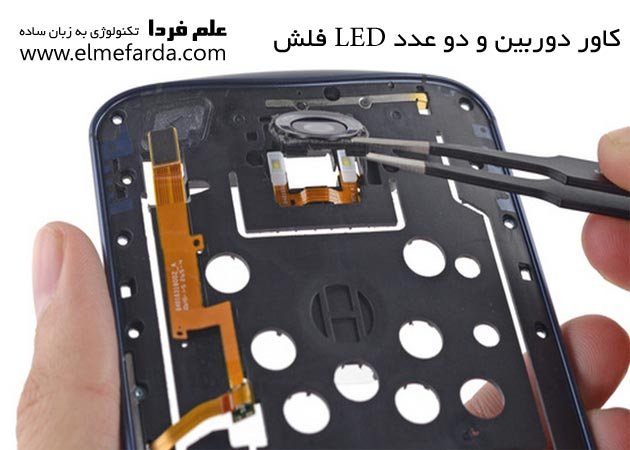

در عکس زیر کاور دور لنز دوربین نکسوس ۶ به همراه دو عدد LED کوچولوی سفید رو می بینید که این دو تا LED در جهت های مختلف نور منتشر می کنن . اون کاور ، کارش هدایت نور فلش هاست .

کاور دوربین نکسوس 6

کاور دوربین نکسوس ۶

دوربین اصلی نکسوس ۶ از سنسور یا حسگر CMOS ( سی موس ) Sony Exmor IMX 214 استفاده کرده که توی گوشی Oneplus one هم دیده شده .



دوربین های نکسوس 6 روی مادربورد

دوربین های نکسوس ۶ روی مادربورد

در دوربین عقب یعنی دوربین اصلی نکسوس ۶ از لرزش گیر اپتیکال استفاده شده که به گرفتن عکس های شفاف تر کمک می کنه یعنی اجازه نمیده عکس تار بشه .

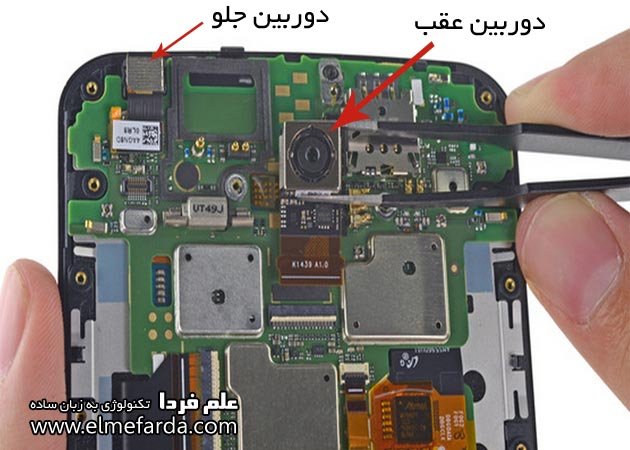

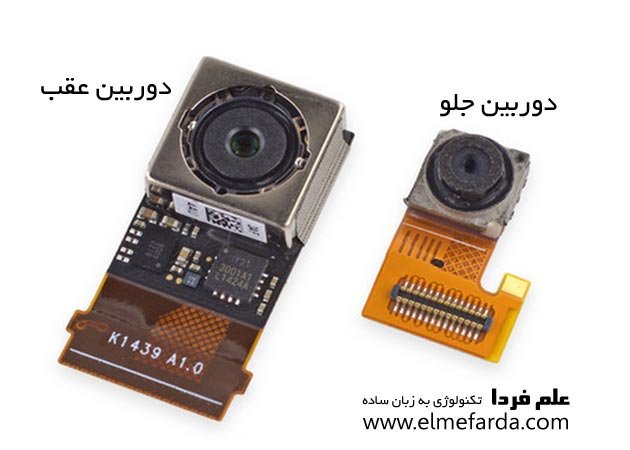

دوربین جلو و دوربین عقب نکسوس 6

دوربین جلو و دوربین عقب نکسوس ۶

قطعات داخلی نکسوس ۶ – مادربورد

روی مادربورد تعداد زیادی فیلتر EMI یا تداخل الکترومغناطیسی قرار داره ، EMI باعث تداخل دو موج الکترومغناطیسی باهمدیگه میشه که نهایتا یکی از این موج شدتش کم میشه یا به کل نابود میشه . این قضیه در گوشی Moto X موتورولا هم بود ( تعداد زیاد فیلتر EMI رو میگم )

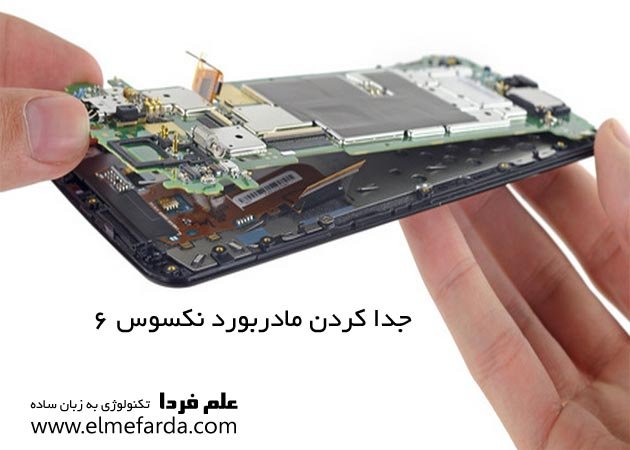

جدا کردن مادربورد نکسوس 6

جدا کردن مادربورد نکسوس ۶

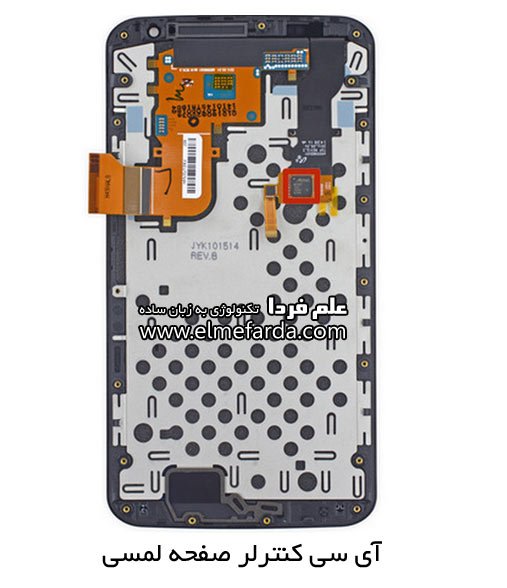

زیر مادربورد یه آی سی کوجولو موجولو خودتپنمایی می کنه ، این آی سی با مدل Atmel MXT640T وظیفه کنترل صفحه لمسی نکسوس ۶ رو داره .

اگه تعمیرگاه گوشی رفته باشین و گوشی جدید داده باشید واسه تعمیر احتمالا شنیدید که میگن این گوشی تاچ و نمایشگرش با همه ، یعنی به هم وصله و اگه مشکلی واسش پیش بیاد باید جفتش باهم عوض شه ، حداقل اینه که عوض کردن تکی خیلی هزینه بردار میشه . نکسوس ۶ هم از همین دست گوشی هاست .

آی سی کنترلر تاچ نکسوس 6

آی سی کنترلر تاچ نکسوس ۶

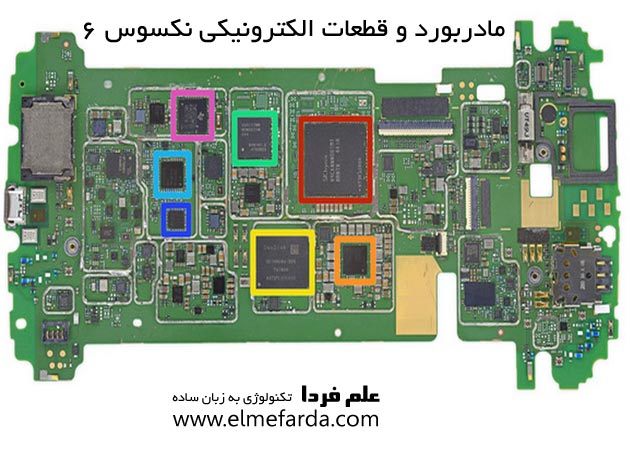

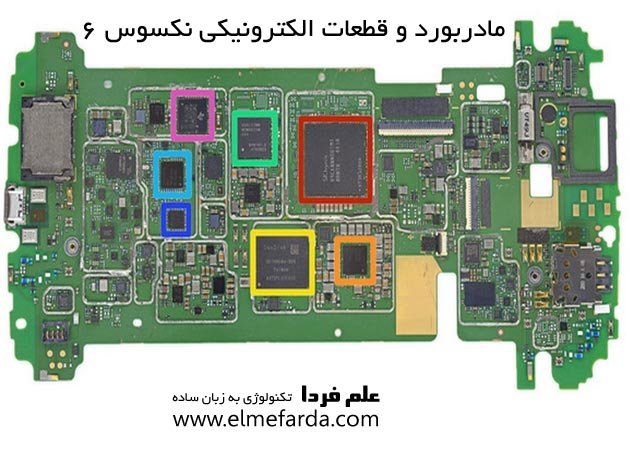

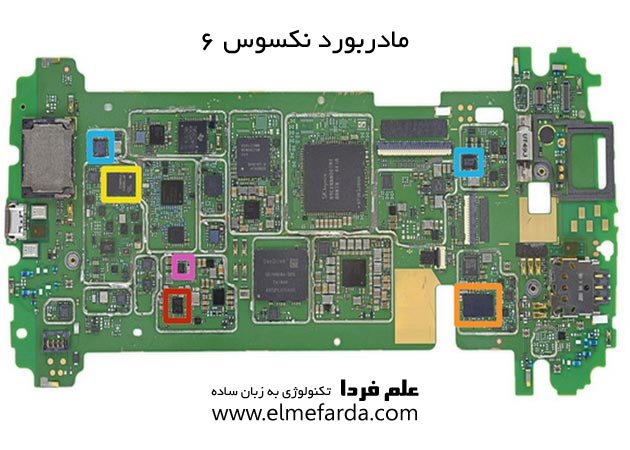

مادربورد نکسوس ۶ رو می بینید :

چیپ قرمز رنگ : SK Hynix H9CKNNNDBTMTAR 24 Gb , 3 GB همون حافظه RAM گوشی نکسوس ۶ هست .

چیپ نارنجی : آی سی مدیریت شارژ و توان الکتریکی : Qualcomm PMA8084

چیپ زرد : SanDisk SDIN9DW4-32G همون حافظه داخلی فلش NAND با مقدار ۳۲ گیگابایت

چیپ سبز : Qualcomm MDM9625M مودم LTE

چیپ آبی : Qualcomm WTR1625L فرستند گیرنده سیگنال RF

چیپ آبی تیره : Qualcomm WFR1620 گیرنده کمکی

■ چیپ صورتی : Texas Instruments TMS320C55 پردازنده سیگنال دیجیتال

قطعات داخلی نکسوس 6

قطعات داخلی نکسوس ۶

اون طرف مادربورد هم تعدادی چیپ هست :

چیپ قرمز : Qualcomm SMB1359 که من فعلا نفهمیدم واسه چیه !

چیپ نارنجی : Broadcom BCM4356 که آی سی وای فای ۸۰۲.۱۱ac و بلوتوث ۴.۱ هست .

چیپ زرد : RF Micro Devices RF7389EU F14NRC2 برای تضمین بازدهی تقویت کننده توان هست ، تو بحث تقویت کننده ها مشکلی به نام تلفات توان به عنوان گرما هست و این مسئله به خاطر وجود تغذیه ولتاژ ثابت هست ، این آی سی اجازه ردیابی سیگنال اصلی رو میده و بر طبق همون سیگنال ، ولتاژ تغذیه رو در لحظه متناسب میکنه که اینجوری تلفات گرمایی خیلی خیلی کم میشه .

چیپ آبی :  NXP TFA9890A آمپلی فایر صوتی

چیپ صورتی : Qualcomm QFE1100 یه چیز تو مایه های چیپ زرد هست که باعث کاهش تلفات توان به صورت گرما میشه .



قطعات داخلی نکسوس 6 - قطعات کوچکتر

قطعات داخلی نکسوس ۶ – قطعات کوچکتر

قطعات داخلی شارژر نکسوس ۶

شارژر نکسوس ۶ از قابلیت توربو شارژ استفاده کرده یعنی تو ۱۵ دقیقه می تونید ۶ ساعت شارژ از باتری تحویل بگیرید . یعنی یه رب شارژ کن ۶ ساعت استفاده کن . سازگار با تکنولوژی Quick charge 2.0 کوالکام هست و ۳ تا خروجی متفاوت تحویل گوشی میده :

■ ۵ ولت ، ۱.۶ آمپر

■ ۹ ولت ، ۱.۶ آمپر

■  ۱۲ ولت ، ۱.۲ آمپر

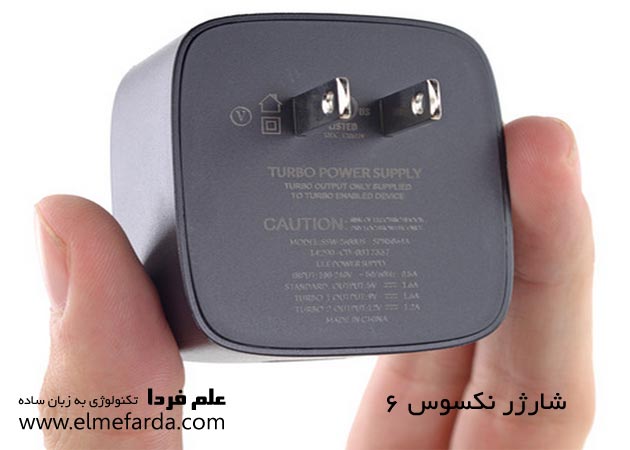

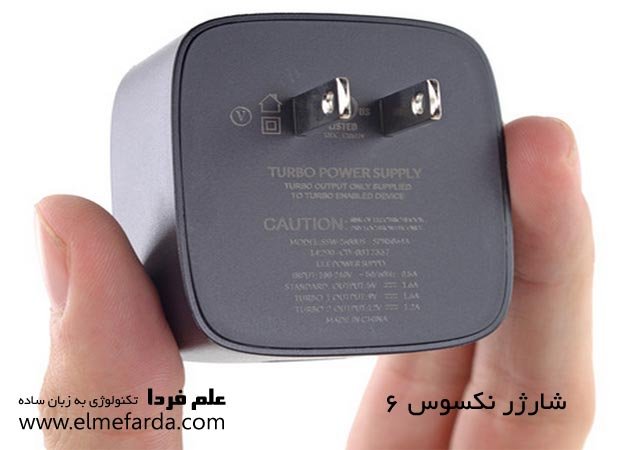

شارژر نکسوس 6

شارژر نکسوس ۶

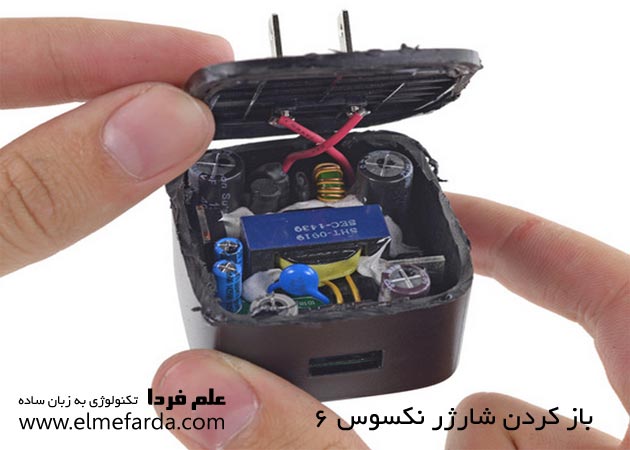

باز کردن شارژر لپ تاپ و گوشی که اینجوری و بدون پیچ پرس شدن یکی از سخت ترین کارهای جامعه بشریت از زمان ماموت ها تا الانه 😀

باز کردن شارژر نکسوس 6

باز کردن شارژر نکسوس ۶

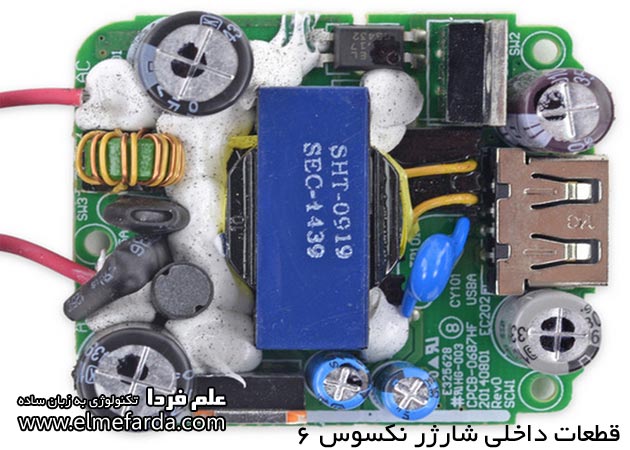

قطعاتی که می بینید تشکیل یه منبع تغذیه سوئیچینگ رو میدن که دارای راندمان بسیار بالایی هست .

قطعات داخلی شارژر نکسوس 6

قطعات داخلی شارژر نکسوس ۶

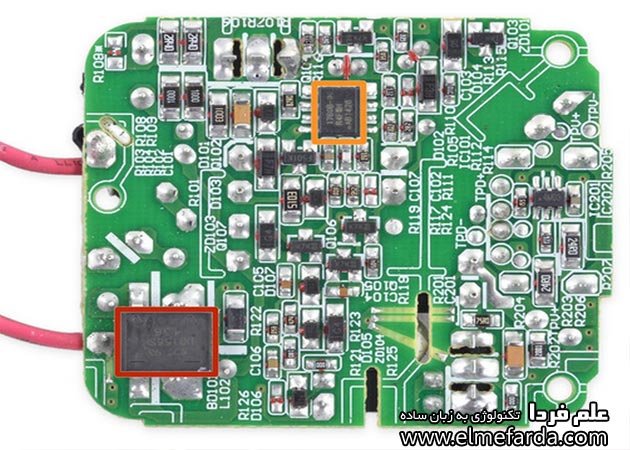

مدار چاپی شارژر نکسوس ۶ رو می بینید

آی سی نارنجی : Dialogue iW1760B آی سی کنترل کننده توان در منبع تغذیه ، اینکه ۳ تا رنج مختلف رو تنظیم می کنه ، کی شارژ قطع بشه و … به زبان ساده مغز شارژر

قرمز : یکسو کننده پل ( تبدیل برق شهر به برق DC یا مستقیم ۵ ولت یا ۱۲ ولت )

مدارچاپی شارژر نکسوس 6

مدارچاپی شارژر نکسوس ۶

تعمیر پذیری نکسوس ۶

سایت iFixit در مورد قابل تعمیر بودن نکسوس ۶ نمره ۷ از ده رو داده که خب بدک نیست .

مزایای سخت افزار نکسوس ۶ :

■ قطعات به خوبی به هم چسبیدن و استفاده از کابل های فلت باعث تعویض راحت اونا میشه .

■ استفاده از یک نوع پیچ که دغدغه پیدا کردن پیچ گوشتی رو از بین می بره

■ به جای استفاده از چسب و خار و … از پیچ استفاده شده که کارو راحت می کنه

معایب سخت افزار نکسوس ۶ :

■ باتری با چسب به بدنه چسبیده که مکافات داره باز کردنش

■برخی قطعات مثل وایبریتور ( ویبره – لرزاننده ) یا جای سیم کارت یا اسپیکر و پورت USB به مادربورد لحیم شدن .

■ تاچ و نمایشگر به هم چسبدن.

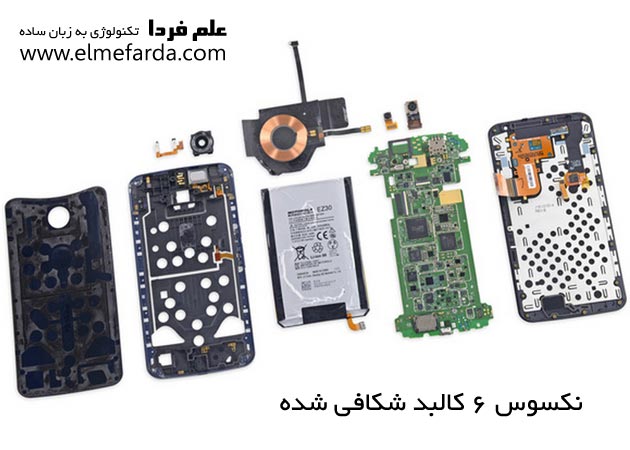

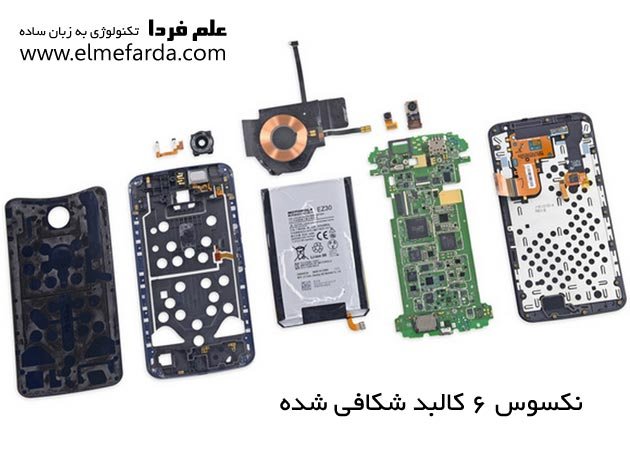

کالبد شکافی قطعات داخلی نکسوس 6

کالبد شکافی قطعات داخلی نکسوس ۶

دوستان این کامل ترین پست در مورد کالبد شکافی نکسوس ۶ هست چون تحقیق کردم و نوشتم ، ترجمه نکردم .

ویدیوی زیر رو هم ببینید ، خلاصه تمام مطالب بالاست :
