اتصال سیم های پنل جلوی کیس به پین های مادربورد یکی از مراحل اسمبل کردن کیس کامپیوتر هستش و اتفاقا افراد زیادی این مسئله رو درخواست داده بودن که بنویسیم . خیلی سادس اما در عین حال برای افراد آماتور یه مقدار گیج کننده اس . به هر حال بریم تا بیشتر توضیح بدم .

در مورد سیم های پنل جلوی کیس

جلوی کیس کامپیوتر چندتا سیم وجود داره که سرشون سوکت خورده . داخل اون سوکت چیز خاصی نیست ، یه کانکتوره فلزی هست . دلیل وجود اون سوکت اینه که به پین های روی مادربورد اتصال پیدا کنه . چون سیم خالی که نمی تونه خود بخود متصل بشه .

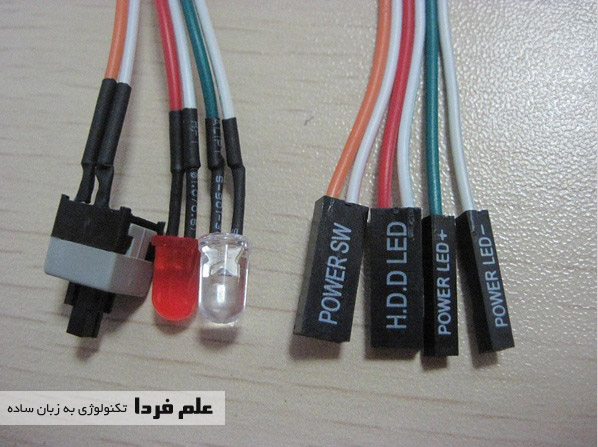

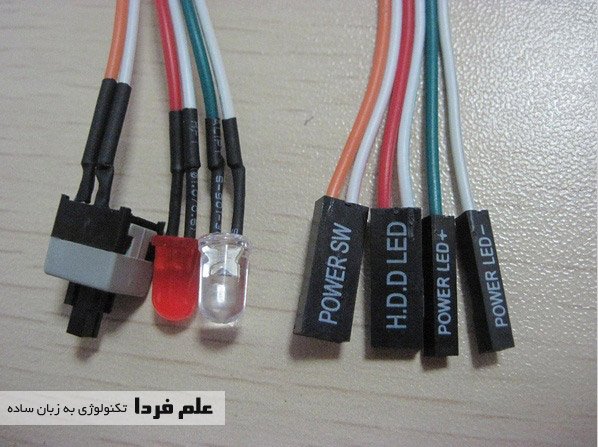

سیم های مخصوص پنل جلوی کیس کامپیوتر

سیم های مخصوص پنل جلوی کیس کامپیوتر

به طور کلی چند دسته سیم وجود داره . یکی واسه کلید پاور کیس ، یکی واسه کلید ریست ، یکی واسه صدای جلوی کیس و یکی هم برای پورت USB . قبلا در مورد نصب صدای جلوی کیس و همینطور نصب پورت USB جلوی کیس توضیح دادم اونارو برید جداگونه بخونید . تو این پست تمرکز بیشتر روی کلید پاور و ریست کامپیوتره به علاوه چراغ هارد و چراغ LED پاور .

در مورد کلید پاور و ریست کامپیوتر

خیلی ها فکر می کنن کلید ریست و کلید پاور با هم فرق دارن در حالی که از نظر عملکرد ، هیچ فرقی بین کلید پاور و ریست نیست . تفاوت بین پین های روی مادربورده . یعنی مهم اینه که شما کلید پاور رو به کدوم پین روی مادربورد وصل می کنید . اگه کلید پاور رو به پین های ریست وصل کنید ، از اون به بعد کلید پاور رو که بزنید ، کامپیوتر ریست میشه . چون دستور از مادربورد ارسال میشه .

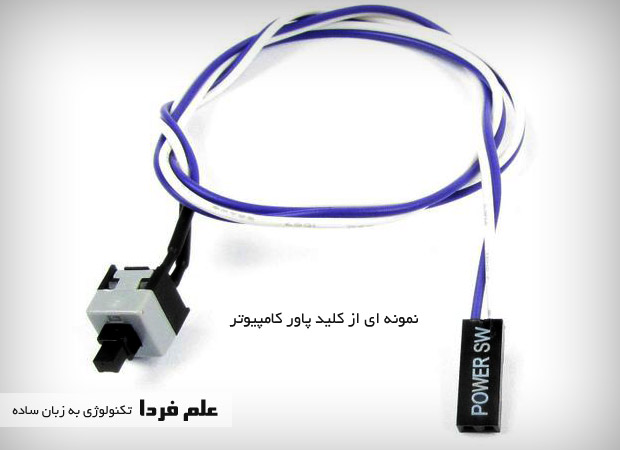

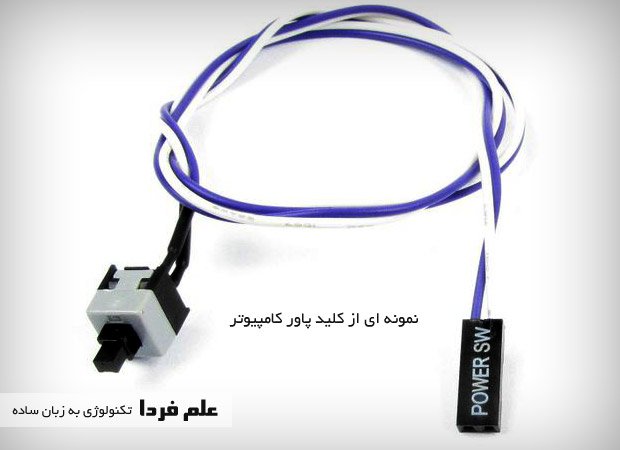

نمونه ای از کلید پاور کامپیوتر

نمونه ای از کلید پاور کامپیوتر

کار کلید ریست و پاور کامپیوتر اینه که یه لحظه دو تا پین روی مادربورد رو به هم اتصال بده . حتی در همین زمینه یه پست نوشتم که می تونید کامپیوتر رو بدون کلید پاور روشن و خاموش کنید فقط کافیه به پین های روی مادربورد دسترسی داشته باشد ( درب کیس رو باز کنید ) . پست ” کلید پاور معیوب ” رو بخونید . مثلا در شکل بالا ، موقعی که شما کلید رو فشار میدید ، سیم آبی و سفید به هم وصل میشن و اون دو تا پین مخصوص روی مادربورد هم به هم وصل میشن و سیستم روشن میشه .

سوکت پاور با عبارت pwr sw یا Power sw نشون داده میشه و کلید ریست هم با Reset sw یا RST sw نشون داده میشه . اون sw مخفف switch هست .

چراغ های LED هارد و LED پاور

چراغ LED هارد واسه اینه که شما بدونید هارد تون در حال فعالیت هست یا نه . این چراغ موقعی مفیده که می خواید کامپیوتر یا لپ تاپ رو یهو خاموش کنید . اگه چراغ LED هارد چشمک بزنه ( به طور تصادفی ) یعنی هارد درگیره و داره فعالیت می کنه و اگه چراغ هارد یکسره روشن باشه یعنی کامپیوار هنگ کرده .

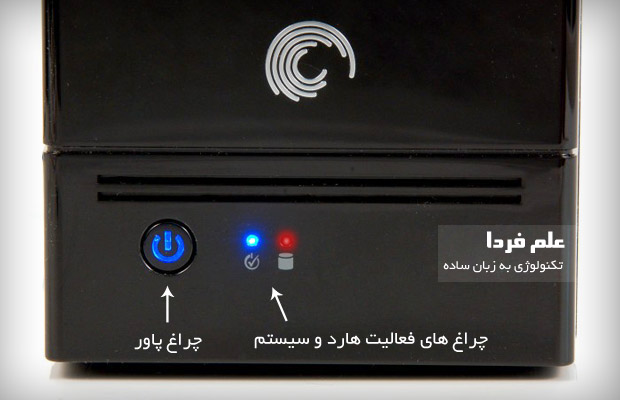

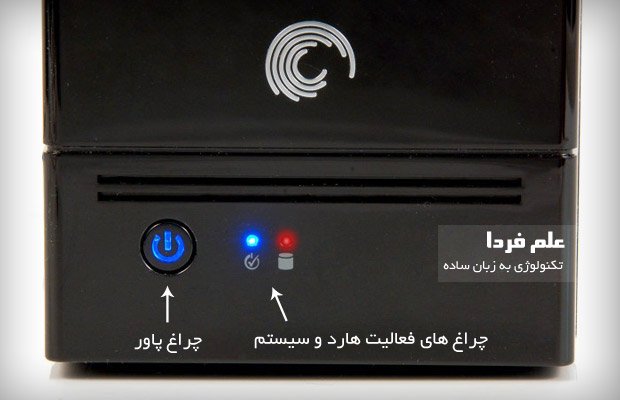

چراغ وضعیت فعالیت هارد و پاور

چراغ وضعیت فعالیت هارد و پاور

همونطور که می دونید ، قطعه LED یه قطعه دو پایه اس که یه پایه منفی و یه پایه مثبت داره . پس باید حواستون باشه موقع جا زدن سیم چراغ LED هارد ، مثبت و منفی رو رعایت کنید . سوکت چراغ LED هارد یا به صورت دو تیکه اس یا جدا جدا ، فرقی نمی کنه در هر صورت پایه منفی و مثبت با علامت + و – نشون داده شده . روی مادربورد هم همینطور . سوکت چراغ LED هارد با عبارت HDD . LED مشخص شده . اگه روی سوکت چراغ هارد ، مثبت منفی نوشته نشده بود ، بدونید که رنگ خنثی مثل سفید یا مشکی منفیه و رنگ های نارنجی ، قرمز یا زرد مثبت هستن . شکل زیر رو نگاه کنید :

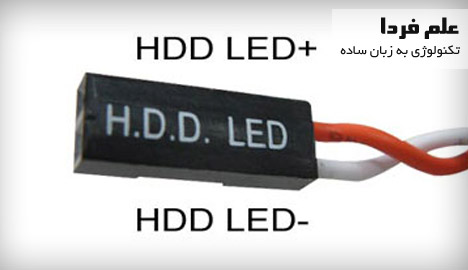

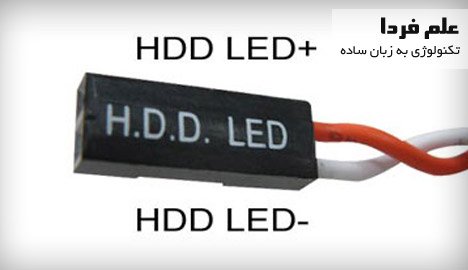

سوکت چراغ هارد - پنل جلوی کامپیوتر

سوکت چراغ هارد – پنل جلوی کامپیوتر

چراغ LED پاور هم که معمولا اطراف کلید پاور هست ، واسه اینه که شما بدونید کامپیوتر تون روشنه یا خاموشه . این چراغ هم مثبت و منفی داره چون از نوع LED هستش . چراغ پاور با عبارت PWR.LED یا Power LED یا P LED نشون داده میشه . در شکل زیر می بینید که سیم مثبت و منفی چراغ پاور مشخص شده .

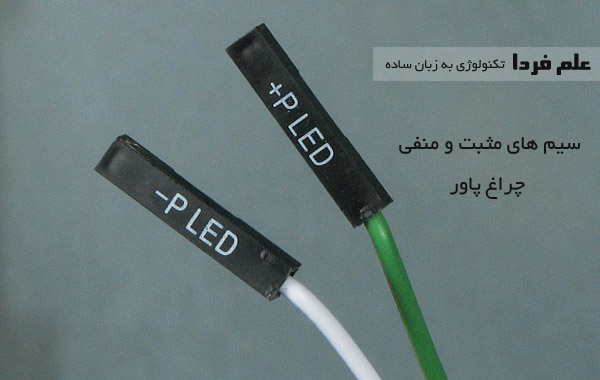

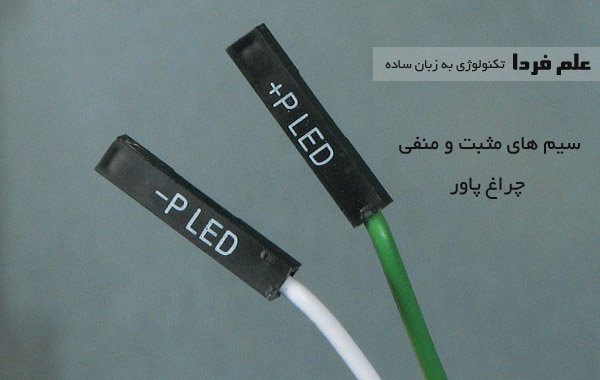

کانکتور مثبت و منفی چراغ پاور کامپیوتر

کانکتور مثبت و منفی چراغ پاور کامپیوتر

پین های روی مادربورد کامپیوتر

معمولا اگه از سمت چپ به مادربورد نگاه کنید ، سمت راست پایین ، چندتا پین می بینید که برای پنل جلوی کیس در نظر گرفته شده . دلیل اینکه خودتون باید سیم ها رو وارد پین ها بکنید اینه که اگه پنل جلو شکست یا کلید پاور تون معیوب شد یا هر مشکل دیگه ، بتونید پنل رو عوض کنید .

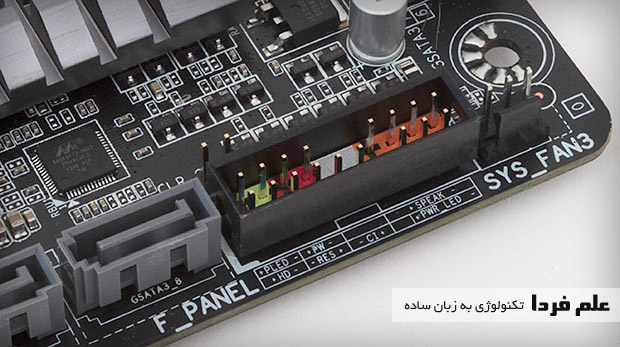

پین های مخصوص پنل جلوی کیس

پین های مخصوص پنل جلوی کیس

سوکت هایی که بالاتر توضیح دادم رو باید داخل این پین ها بکنید . کنار این پین ها اسم شون به صورت مخفف نوشته شده . مثلا پین ریست به این صورته : RST یا مثلا پین چراغ هارد به این صورته : HDD و یا HD . این پین ها رو از روی دفترچه مادربورد تون هم می تونید شناسایی کنید . پس به طور کلی 9 تا پین روی مادربورد وجود داره که مخصوص پنل جلو هست ( به غیر از صدا و پورت USB ) . دو تا برای کلید پاور ، دو تا برای کلید ریست ، دو تا برای چراغ هارد ، دو تا برای چراغ پاور و یه دونه پین هم بدون اتصال وجود داره و کاربردی نداره .

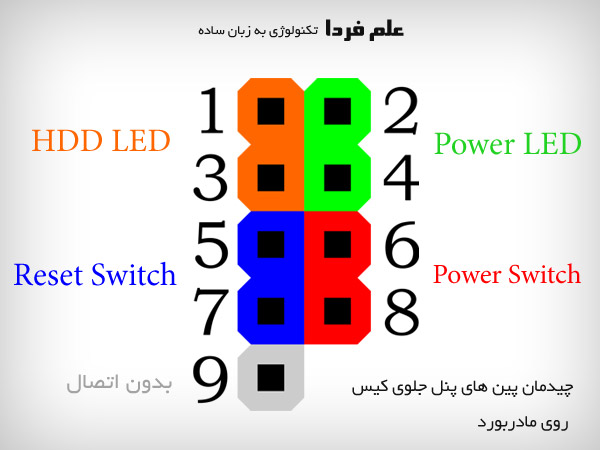

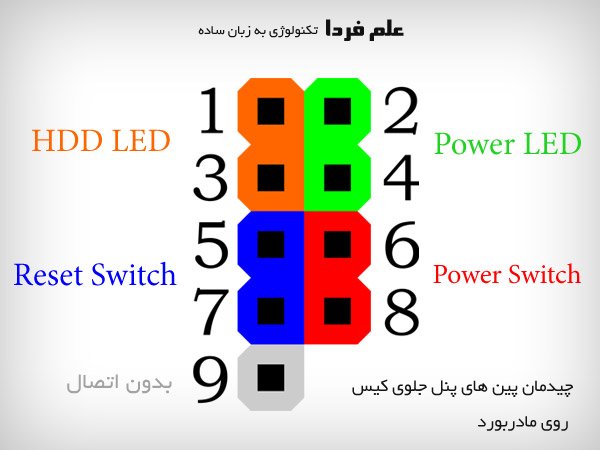

چیدمان پین های پنل جلوی کیس روی مادربورد

چیدمان پین های پنل جلوی کیس روی مادربورد

هرچند مادربود ها با هم دیگه تفاوت دارن اما کلیت نقشه پین ها به صورت شکل بالاست . اگه طبق این نقشه برید جلو به سادگی می تونید سوکت ها رو وارد پین های روی مادربورد کنید :

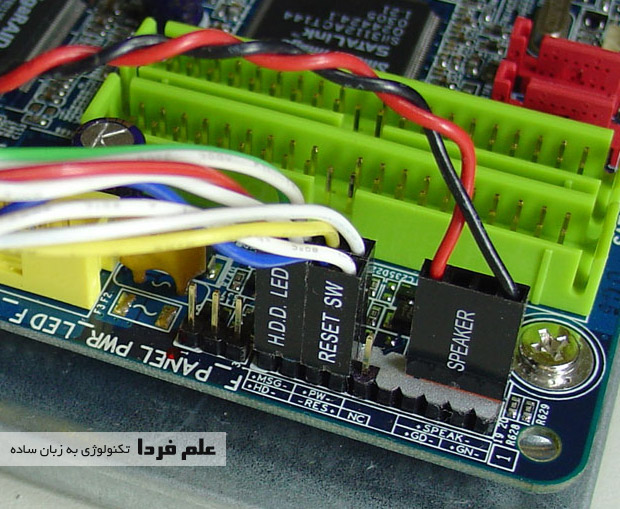

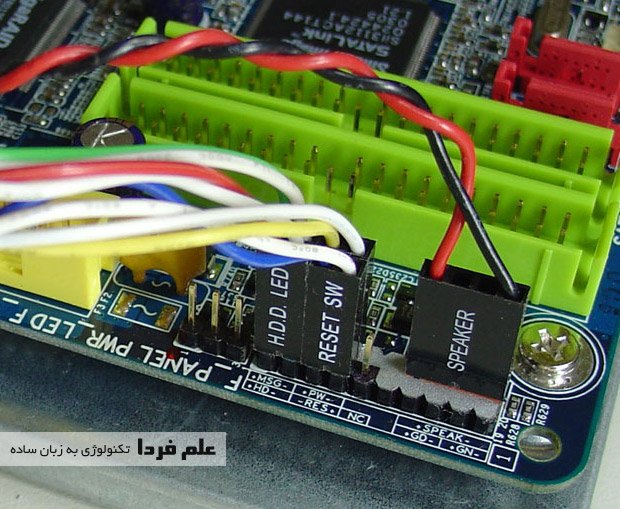

اتصال سیم های جلوی کیس به پین های مادربورد

اتصال سیم های جلوی کیس به پین های مادربورد

همونطور که در تصویر بالا هم می بینید ، یه اسپیکر یا همون بازر هم وجود داره . اون بازر همون قطعه ایه که موقع روشن شدن کامپیوتر صدای بوق میده . قبلا در مورد بازر Buzzer توضیح دادم حتما بخونید . بازر یه قطعه دو پایه اس که یه پایه منفی و یه پایه مثبت داره . جای بازر روی مادربورد با عبارت Speaker مشخص شده .

■ همونطور که گفتم مثبت منفی توی کلید پاور و ریست معنی نداره چون کلید یعنی قطعه ای که مدار رو قطع و وصل می کنه . اما در مورد چراغ هارد و پاور حواستون به منفی و مثبت باشه .

■ حواستون باشه سوکت ها رو جوری جا بزنید که اسن شون به سمت بیرون باشه تا بعدا بدونید این سوکت واسه کدومه .

■ معمولا پین های روی مادربورد ، به صورت افقی هستن یعنی دو پین مخصوص ریست یا پاور یا هر چیز دیگه ای ، کنار هم هستن نه بالا پایین هم .

■ پین های مخصوص پنل جلو در اکثر مادربورد ها به همین شکله ، شما مفهوم سوکت ها رو اگه یاد بگیرید ، هر مادربوردی که باشه می تونید سوکت ها رو جا بزنید .

جا زدن سیم های پنل جلوی کیس کامپیوتر خیلی سادست و اگه تا الان ازش می ترسیدید ، با استفاده از همین حرفایی که زدم عمل کنید و مطمئن باشید هیچ مشکلی پیش نمیاد .
