امپدانس بلندگو یکی از مفاهیم اولیه در بلندگو هاست . چه موقع انتخاب یه بلندگو یا اسپیکر چه موقع خوندن یه متن در مورد بلندگو ها باید بدونید که امپدانس بلندگو یا اسپیکر چیه و به چه دردی میخوره ! من تو این پست به زبون خیلی ساده امپدانس بلندگو رو توضیح دادم ، پس بریم سراغ مطلب !

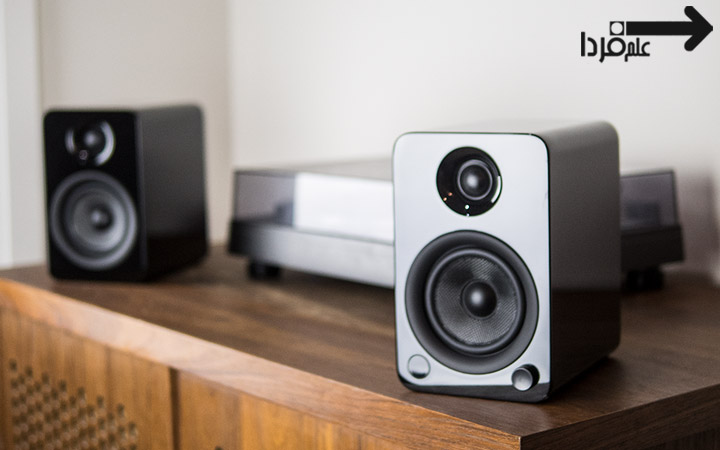

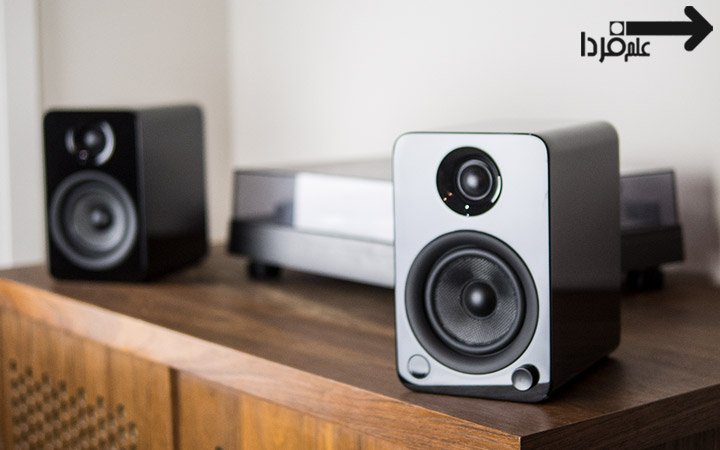

تطبیق امپدانس بلندگو

تطبیق امپدانس بلندگو

امپدانس بلندگو چیه ؟

امپدانس بلندگو یعنی مقاومت داخلی سیم پیچ بلندگو یا اسپیکر و با حرف Z انگلیسی نشونش میدن و واحد اندازه گیریش هم اهم هستش . تو انگلیسی به امپدانس میگن Impedance و به این صورت تلفظ میشه : ایمپیدِنس .

حالا چرا بهش میگن امپدانس ، چرا نمیگن مقاومت ؟ ببینید مقاومت رو معمولا تو مدارهای DC میگن و امپدانس رو در مدارهای AC . در واقع امپدانس حاصل مقاومت در برابر جریان DC و همینطور واکنش در برابر جریان AC هستش .

آموزش زبان انگلیسی - ابراهیم درویش - علم فردا

برخلاف مقاومت که همیشه مقداری ثابته ، امپدانس بلندگو با فرکانس صدا تغییر میکنه ، اون عددی که میبینید روی بلندگو میزنن مثلا 4 اهم ، مقدار نامی هستش که معمولا مقدار متوسط امپدانس رو مینویسن !

اگه یه بلندگو رو از نزدیک ببینید ، روی اون قسمت آهن رباش نوشته که چند اهمه ! اون عددی که روی آهنرباس ، همون امپدانس بلندگو هستش . مثلا تو شکل زیر ، بلندگو 8 اهم داره یعنی امپدانس این بلندگو 8 اهمه .

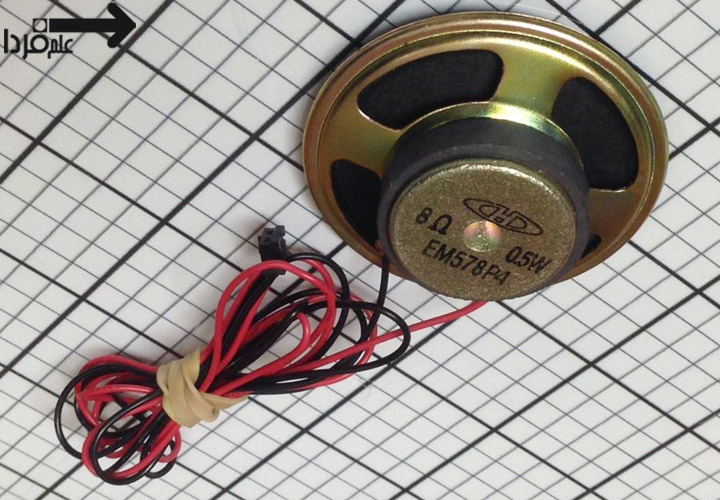

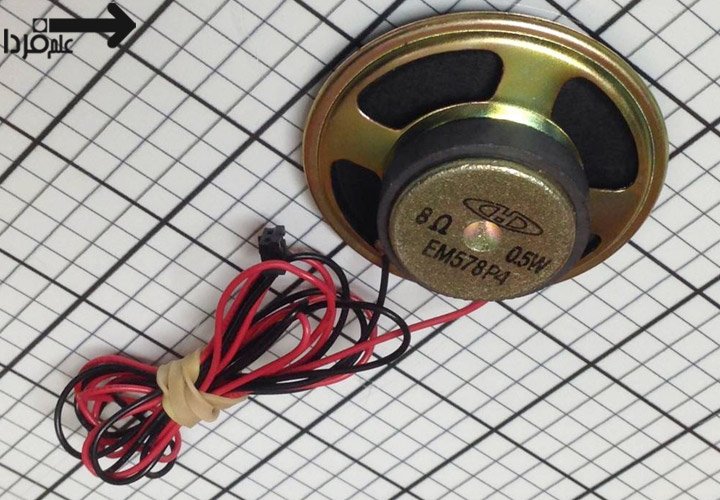

اسپیکر یا بلندگوی 8 اهمی

اسپیکر یا بلندگوی 8 اهمی

هر چی امپدانس کمتر باشه توان خروجی آمپلی فایر بیشتر میشه و صدای بلندتری داریم اما همیشه اینجوری نیست ، شرایط خاص خودش رو داره ! منظورم اینه که همیشه برای بلندتر کردن صدای آمپلی فایر و توان خروجی از امپدانس پایین تر استفاده نمیکنن چون احتمال آسیب دیدگی به آمپلی فایر وجود داره .

چرا تطبیق امپدانس بلندگو مهمه ؟

این اسپیکر ها و بلندگوهایی که از خودشون صدا در میارن ، صدا رو از کجا دریافت میکنن ؟ باید از یه جایی این صدا بیاد دیگه . صدا از یه جایی مثل کامپیوتر یا ضبط صوت یا میکروفن ایجاد میشه ، حالا این صدا باید یه جوری به بلندگو یا اسپیکر برسه دیگه ، اینجاست که بحث تطبیق امپدانس بلندگو پیش میاد . ببینید این اسپیکر ها رو نمیتونیم همینجوری هر جور که دلمون خواست به آمپلی فایر یا در کل سیستم صوتی وصل کنیم . بلندگو ها باید با خروجی آمپلی فایر یا سیستم صوتی از نظر امپدانس هماهنگ باشن . حالا فرقی هم نمیکنه که یه دونه بلندگو میخواید وصل کنید یا 10 تا ، در هر صورت باید تطبیق امپدانس اتفاق بیفته ! وگرنه صدا دارای نویز و اعوجاج میشه و حتی ممکنه آمپلی فایر یا اسپیکر بسوزن !

داخل پرانتز این نکته رو هم بگم که آمپلی فایر یعنی تقویت کننده که اینجا منظور تقویت کننده صدا هستش ! ما یه صدای ضعیفی داریم که شاید نویز هم داشته باشه ، این صدای ضعیف رو میدیم به آمپلی فایر تا واسمون تقویتش کنه و نویز هاشم بگیره ! پس آمپلی فایر بخش مهمی از یک سیستم صوتی هستش !

منظور از تطبیق امپدانس بلندگو چیه ؟

به زبون ساده ، تطبق امپدانس بلندگو یعنی مقاومت بلندگو در محدوده مقدار مقاومتی باشه که آمپلی فایر پشتیبانی میکنه . بذارید مثال بزنم ، مثلا یه آمپلی فایر داریم که محدوده بین 8 تا 16 اهم رو پشتیبانی میکنه ، تو این حالت شما میتونید اسپیکر یا بلندگو 8 اهمی تا 16 اهمی رو به صورت مستقیم به این آمپلی فایر وصل کنید بدون اینکه نگران چیزی باشید یا صدا خراب بشه . اما اگه یه اسپیکر 4 اهمی یا مثلا 2 اهمی به آمپلی فایر وصل کنید صدا خراب میشه یا آمپلی فایر آسیب میبینه ! چرا ؟ چون امپدانس ها مطابقت ندارن ، این یه قانون توی الکترونیکه !

روش تطبیق امپدانس بلندگو

واسه اینکه این قسمت رو درست درک بکنید حتما و حتما پست ” مقاومت معادل ” رو بخونید !

بالاتر گفتم که چه یه دونه چه 10 تا بلندگو بخواید به آمپلی فایر وصل کنید حتما باید تطبیق امپدانس انجام بشه . بلندگو ها رو مثل مقاومت در نظر بگیرید ، فرض کنید خروجی آمپلی فایر شما مثلا 8 اهم هستش . خب ، چند تا حالت پیش میاد . حالت اول اینه که شما یه دونه اسپیکر یا همون بلندگو داشته باشید ، حالت بعدی اینه که شما دو تا بلندگو داشته باشید و حالت سوم هم اینه که چندتا بلندگو باشه . میخوایم ببینیم تو حالت های مختلف باید چکار کنیم .

■ حالت اول : خب وقتی یه اسپیکر باشه ، حتما باید اون اسپیکر 8 اهمی باشه تا تطبیق امپدانس با آمپلی فایر به درستی انجام بشه . پس باید یه اسپیکر 8 اهمی انتخاب کنید .

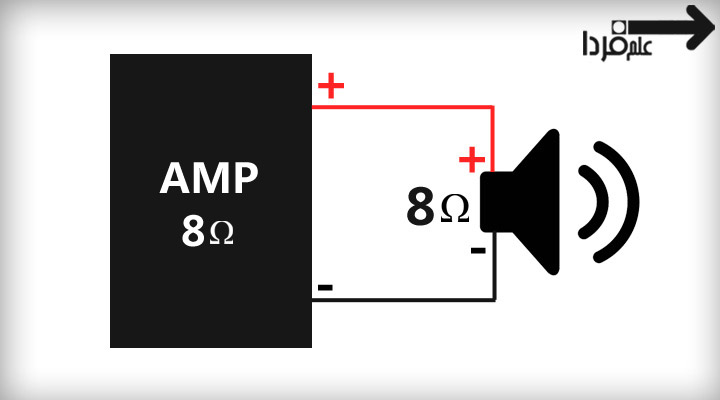

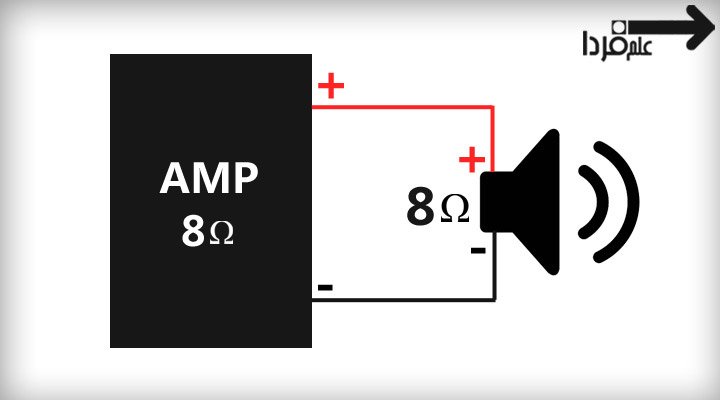

تطبیق امپدانس آمپلی فایر و بلندگوی 8 اهمی

تطبیق امپدانس آمپلی فایر و بلندگوی 8 اهمی

■ حالت دوم : اگه دو تا اسپیکر باشه باز دو تا حالت پیش میاد . اگه اسپیکرها 4 اهمی باشن میتونید اونارو با هم سری کنید تا مجموعا بشن 8 اهم و امپدانس بلندگو ها با آمپلی فایر یکی بشه و مشکلی پیش نیاد .

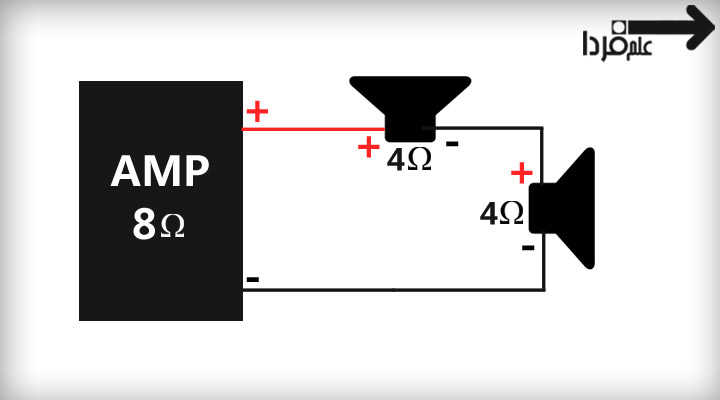

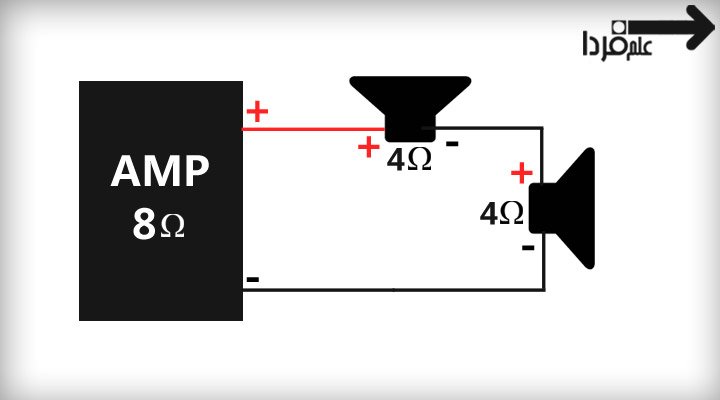

تطبیق امپدانس آمپلی فایر و دو بلندگوی سری

تطبیق امپدانس آمپلی فایر و دو بلندگوی سری

یا اگه اسپیکر ها 16 اهمی باشن ، میتونید اونارو با هم موازی کنید که مجموع امپدانس بلندگو ها بشه 8 اهم .

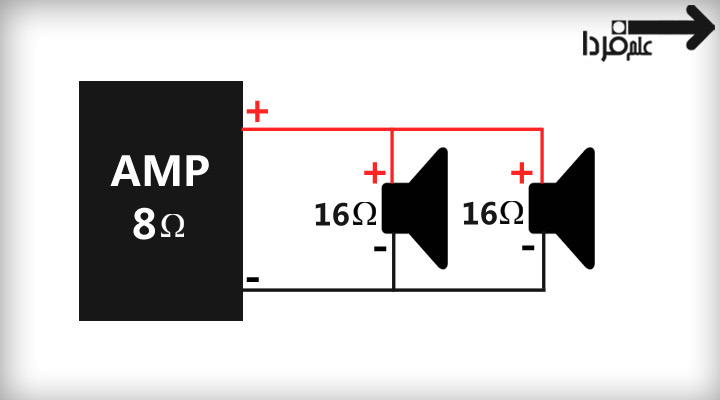

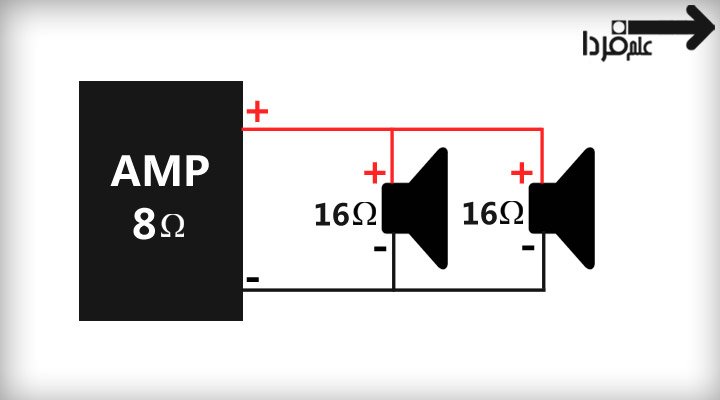

تطبیق امپدانس آمپلی فایر و دو بلندگوی موازی

تطبیق امپدانس آمپلی فایر و دو بلندگوی موازی

■ حالت سوم هم اینه که چندتا اسپیکر دارید ، تو این حالت باید از قوانین سری موازی مقاومت ها استفاده کنید ، یعنی جوری اسپیکرها رو ببندید که مجموع امپدانس بشه 8 اهم ، مثلا 2 تا اسپیکر 8 اهمی رو با هم سری کنید تا بشه 16 اهم و حالا این بلندگو رو با یه بلندگوی 16 اهمی دیگه موازی کنید تا مجموعا 8 اهم بشه . این اعدادی که میگم در حد مثال هستن و هدفم فقط اینه که بدونید تو حالت های مختلف باید چکار کرد .

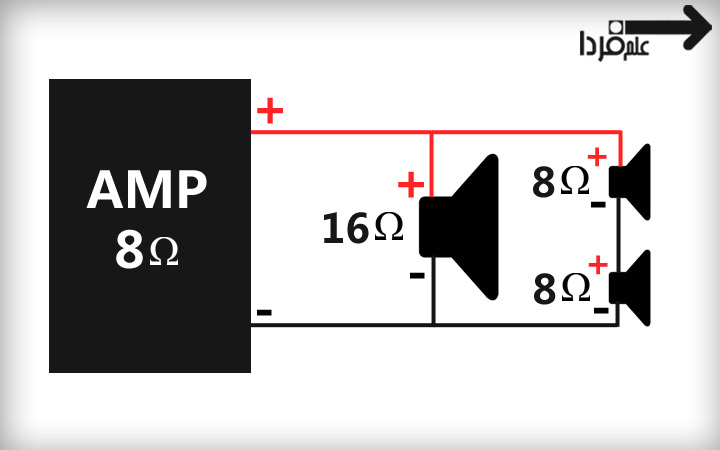

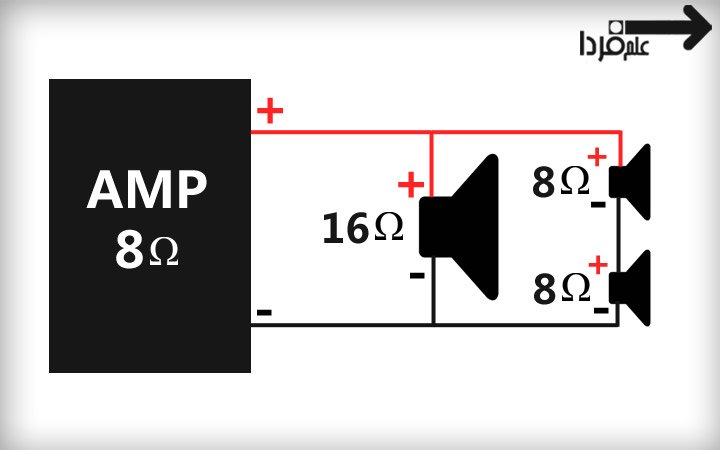

تطبیق امپدانس بلندگوی سری موازی

تطبیق امپدانس بلندگوی سری موازی

خب دوستان امیدوارم که مفهوم تطبیق امپدانس بلندگو و آمپلی فایر رو به درستی درک کرده باشید .
