DVB-T چیست ، عملکرد قابلیت DVB-T در تلویزیون
تاریخ انتشار : ۰۹ آذر ۱۳۹۳حتما دیدید که در مشخصات تلویزیون ها می زنه با قابلیت DVB-T یا می زنه تیونر دیجیتال – آنالوگ یا تیونر DVB-T . منظورشون چیه ؟ امروز DVB-T رو به زبان ساده و مختصر توضیح میدم .
DVB-T چیست ؟
DVB-T مخفف عبارت Digital Video Broadcasting Terrestrial هست به معنی پخش زمینی ویدیوی دیجیتال . این زمینی که که اینجا میگن یعنی اینکه احتیاجی نیست از طریق هوا و ماهواره تصاویر ارسال بشن . منظورشون از زمینی اینه که با همین آنتن های هوایی که روی پشت بوم نصب میشن تصاویر دیجیتال ، قابل دریافت هستن .
لوگوی DVB-T
DVB-T داریم ، DVB-H و DVB-S و DVB-C هم داریم که من فقط در حد اشاره ازشون رد میشم .
DVB-H سیستم پخش دیجیتال شبکه ها برای دستگاه های موبایل هست . H مخفف Handheld هست .
DVB-C سیستم پخش دیجیتال شبکه ها از طریق کابل یا سیم هست . C مخفف Cable هست.
DVB-S سیستم پخش دیجیتال شبکه ها از طریق ماهواره هست که احتیاج به دیش و نصب و راه اندازی داره . S مخفف Satellite هست .
الان اگه قصد دریافت شبکه های استانی و شبکه های دیجیتال مثل شبکه بازار ، تماشا ، نسیم و … رو داشته باشید دو تا راه حل دارید :
■ دریافت تصاویر از طریق گیرنده دیجیتال
■ دریافت تصاویر از طریق تلویزیون دیجیتال
تلویزیون هایی که جدیدا تولید میشه و وارد ایران میشه اکثرا قابلیت DVB-T رو به صورت داخلی دارن . پس شما بدون هزینه بابت خرید گیرنده دیجیتال می تونین کانال هایی که به صورت دیجیتال ارسال میشه رو بگیرید . یه جورایی نون فروشنده های گیرنده دیجیتال کم کم داره آجر میشه !
سیستم DVB-T اجازه میده تعداد کانال های بیشتری به صورت کد شده و همزمان ارسال بشن و البته در ابعاد مختلف . مثلا اجازه میده ۱ کانال HD رو با ۳ تا کانال SD و چند کانال رادیویی همزمان ارسال کنید و در سمت گیرنده هم بدون هیچ مشکلی دریافت بشن . دلیل اینکه با تلویزیون های معمولی فقط ۸ شبکه صدا و سیما دریافت میشه همینه .
DVB-T در تلویزیون چه کار می کنه ؟
همونطور که گفتم ، گیرنده های دیجیتال که با قیمت ۸۰ هزار تا ۱۵۰ هزار تومن در حال حاضر در بازار فروش میره رو داخل خود تلویزیون تعبیه کردن و قابلیت جدید به نام DVB-T به تلویزیون اضافه شده . اگه قصد خرید تلویزیون داشته باشید احتمال خیلی زیاد فروشنده به شما میگه با گیرنده دیجیتال داخلی می خواید یا بدون گیرنده . که خب قیمت تلویزیونی که DVB-T داره گرون تره .

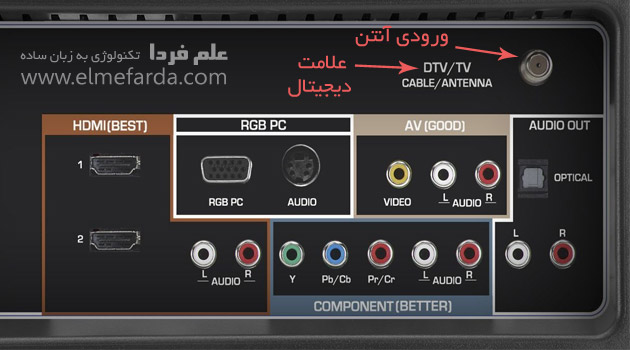

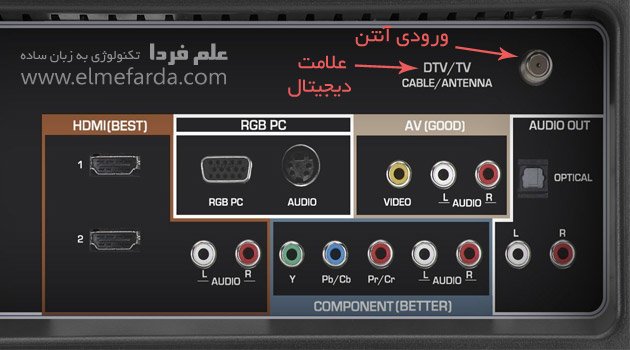

تلویزیون هایی که DVB-T دارن با یه لوگو یا نوشته ای مشخص می شن . مثلا می زنن : DVB یا DVB-T یا Digital TV یا DVT یا DVB-T MPEG-4 خلاصه یه نشونه ای از دیجیتال بودن تلویزیون روش می خوره . مثلا در شکل زیر کنار ورودی آنتن نوشته DTV که مخفف Digital TV هست .
اگه لوگوی DVB-T روی تلویزیون شما باشه یعنی تلویزیون هم سیگنال آنالوگ ( همین آنتن های سنتی – بچرخون به چپ نه بچرخون راست ) رو میگیره و هم شبکه های دیجیتال رو . نیاز به هیچ رابط و واسطی هم نیست فقط کافیه سیم آنتن رو به پشت تیونر تلویزیون بزنید ، اکثر کانال ها با آنتن های سرخود دریافت میشن اما برخی کانال ها چون نسبت به تهران دورتر هستن و تقویت به خوبی انجام نشده احتیاج به آنتن هوایی دارن .
مدار داخلی DVB-T
در دنیای دیجیتال همه چیز صفر و یک میشه ، وقتی صحبت از فرستادن اطلاعات دیجیتال و دریافت اونا میشه ، این صفر و یک ها رمزگذاری میشن و ارسال میشن ، در سمت گیرنده این صفر و یک ها رمزگشایی میشن و تبدیل به خروجی میشن که شما روی نمایشگر تلویزیون می بینید . این DVB-T توی تلویزیون واسه دریافت و رمزگشایی سیگنال دیجیتال تعبیه شده .

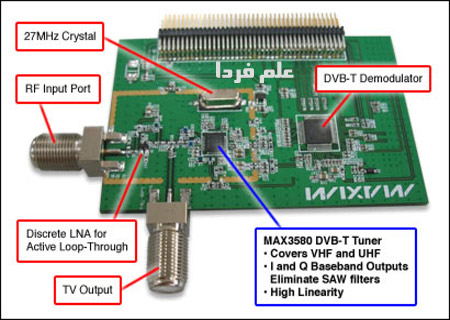

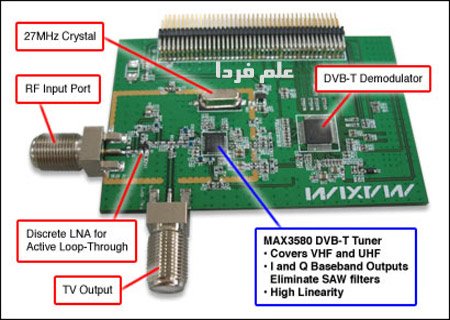

در شکل زیر اون آی سی MAX3580 سیگنال رو در فرکانس های مختلف دریافت و آماده سازی می کنه . بعدا توسط آی سی DVB-T Demodulator از هم دیگه تفکیک میشن و به قسمت های بعدی جهت نمایش روی نمایشگر میرن .
تاریخچه DVB-T :
قبلا ها یعنی زمانی که فقط سیستم آنالوگ بود ، برای هر کانال باید کلی تجهیزات جمع و جور میکردن و فقط هم در لحظه همون یه کانال می تونست انتقال پیدا کنه . دیدن که اینجوری نمیشه هزینه میره بالا و تلفات توان و … ضمن اینکه نویز روی سیستم های آنالوگ خیلی تاثیر داره . خلاصه سیستم انتقال یا پخش ویدیو دیجتالی از طریق سیستم های زمینی بوجود اومد . این اتفاق در سال ۱۹۹۷ افتاد و یک سال بعدش یعنی سال ۱۹۹۸ اولین شبکه پخش دیجیتالی در انگلیس راه اندازی شد .
در حال حاضر در ایران و بیشتر کشورهای اروپایی از سیستم دیجیتال DVB-T استفاده میشه . در کشورهای دیگه هم همین رویه طی شده و از همین روش ها استفاده میشه فقط اسمشون فرق داره ( البته تفاوت هایی هم دارن که در حوصله این پست نیست ) . ورژن جدید تر DVB-T بعد از سال ۲۰۰۶ و کلی مطالعه معرفی شد که حالت بهینه شده همین نسخه اورجینال بود . ایران داره سعی میکنه از نسخه جدید DVB-T یعنی DVB-T 2 استفاده کنه و این مسئله مستلزم یه سری امکانات هست . مثل خرید گیرنده های دیجیتال بهتر توسط مردم و تجهیز خود صدا و سیما به سیستم پخش DVB-T 2 .
لازم به ذکره که سال ۸۸ صحبت های جدی برای پخش دیجیتال در ایران شد و از سال ۸۹ ایران رسما پخش دیجیتال رو شروع کرد و دو سال بعد هم روی سیستم DVB-T 2 شروع به کار کرده .

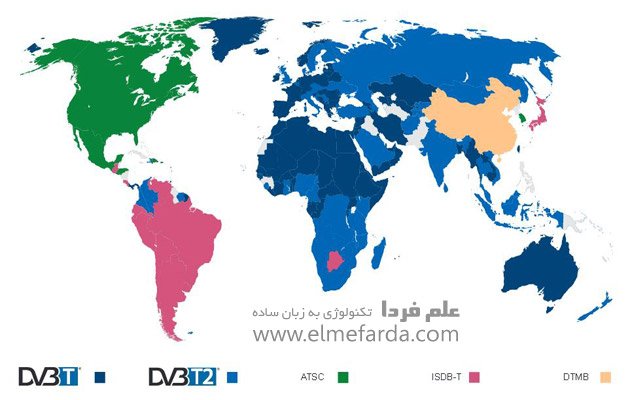

تصویر زیر استفاده کشورهای دنیا از سیستم پخش دیجیتال رو نشون میده .
پس از این به بعد اگه روی مشخصات تلویزیونی عبارت DVB-T رو دیدید می دونید که چیه .
