کالبد شکافی آیپد مینی 3 ، قطعات ipad mini 3

تاریخ انتشار : ۱۴ آذر ۱۳۹۳

تقریبا یک ماه و نیم پیش اپل دو تا محصوصل جدید از خودش معرفی کرد . اپل آیپد ایر ۲ و آیپد مینی ۳ . خیلی ها میگن آیپد مینی ۳ با آیپد مینی ۲ خیلی فرقی نکرده و خب راست هم میگن . عمده ترین تغییر در آیپد مینی ۳ نسبت به آیپد مینی ۲ ، قفل اثر انگشت تاچ آیدی هست که قبلا مفصل هم در مورد خودش و هم در مورد فعال کردن تاچ آیدی صحبت کردم . و اینکه رنگ طلایی آیپد مینی ۳ بدجوری تو چشم می زنه .

امروز با کالبد شکافی آیپد مینی ۳ در خدمتتون هستم تا ببینیم قطعات داخلی ipad mini 3 چی هستن و چکار می کنن .

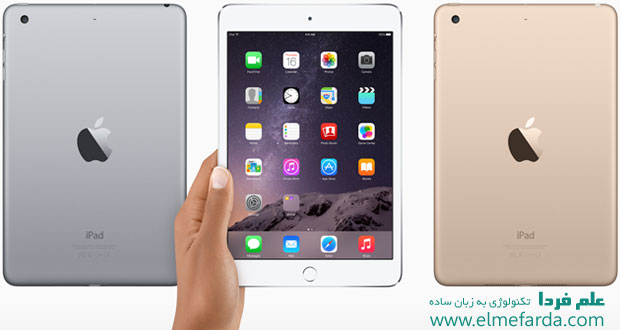

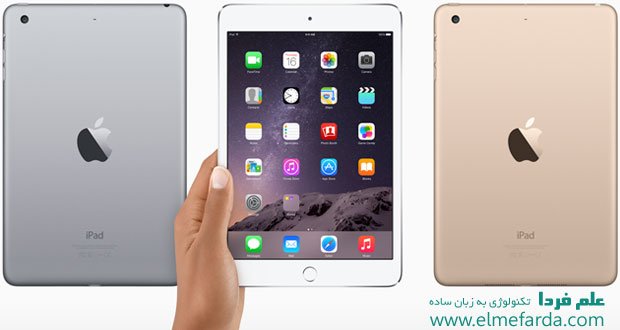

آیپد مینی 3

آیپد مینی ۳

مشخصات کلی آیپد مینی ۳

چیپست ۶۴ بیتی A7 و پردازشگر حرکتی کمکی M7

صفحه نمایش IPS با LED Backlit به اندازه ۷.۹ اینچ – مالتی تاچ – رزولوشن ۲۰۴۸ در ۱۵۳۶ و تراکم پیکسلی ۳۲۶

آموزش زبان انگلیسی - ابراهیم درویش

آموزش زبان انگلیسی علم فردا

  • یه بار برای همیشه تلفظ انگلیسی رو یاد بگیر!
  • ■ آموزش گرامر انگلیسی از صفر تا صد!
  • ■ آموزش مکالمه انگلیسی درباره موضوعات کاربردی
  • ■ مبتنی بر انگلیسی امریکایی!
  • ■ بیش از 45 ساعت ویدیو آموزشی!!!
  • اطلاعات بیشتر + نمونه درس

دوربین عقب ۵ مگاپیکسل و دوربین جلوی ۱.۲ مگاپیکسل

حافظه داخل ۱۶ ، ۶۴ و ۱۲۸ گیگابایت ، حافظه RAM یک گیگابایت

باتری ۲۳.۸ وات ساعت – لیتیوم پلیمر

بلوتوث ۴.۰ و وای فای دو کانال ۲.۴ و ۵ گیگاهرتز

کالبد شکافی آیپد مینی ۳ – باز کردن آیپد مینی ۳

پنل LCD آیپد مینی ۳ با چسب خاصی به قاب پشتی چسبیده که باید گرم بشه تا خودشو ول کنه . در حین اینکه با وسیله مخصوص ( آبی رنگ ) باز کردن لوازم الکترونیکی مثل گوشی و تبلت ، کمی درز ایجاد می کنیم ، با سشوار یا هیتر گرما به آیپد مینی ۳ میدیم تا بتونیم بازش کنیم .

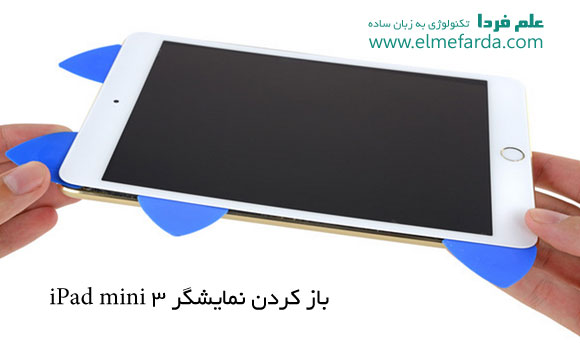

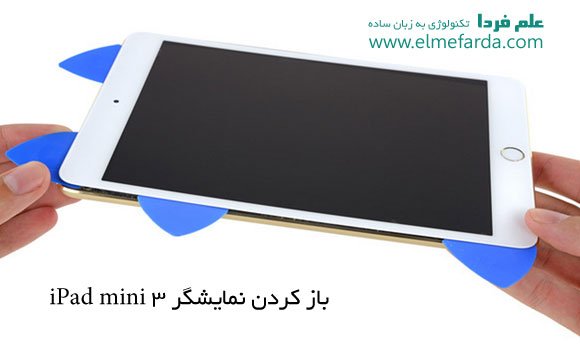

باز کردن آیپد مینی 3 با وسیله مخصوص

باز کردن آیپد مینی ۳ با وسیله مخصوص

بعد از یه مقدار تقلا خلاصه باز میشه

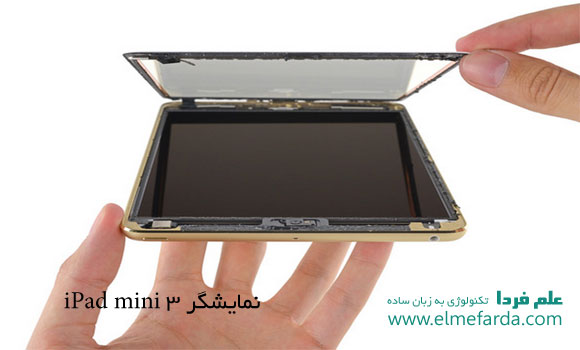

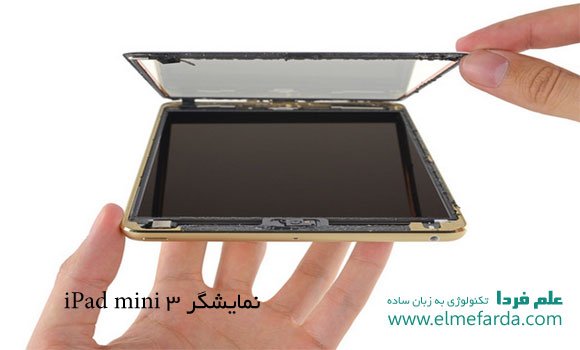

نمایشگر آیپد مینی 3 باز شده

نمایشگر آیپد مینی ۳ باز شده

بر عکس آیپد ایر ۲ ، صفحه تاچ و خود نمایشگر از همدیگه جدا هستن . پیچ های داخلی آیپد مینی ۳ رو باز می کنیم .

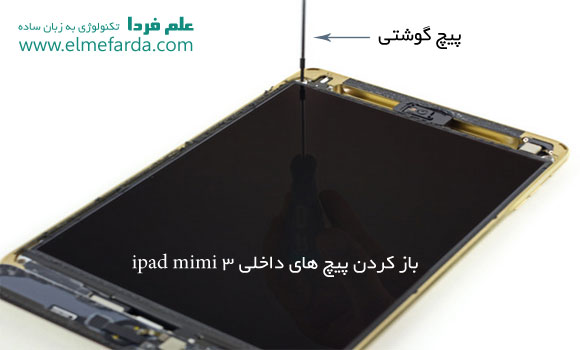

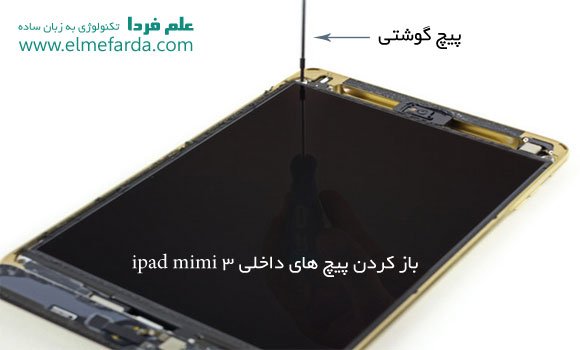

باز کردن پیچ های داخلی آیپد مینی 3

باز کردن پیچ های داخلی آیپد مینی ۳

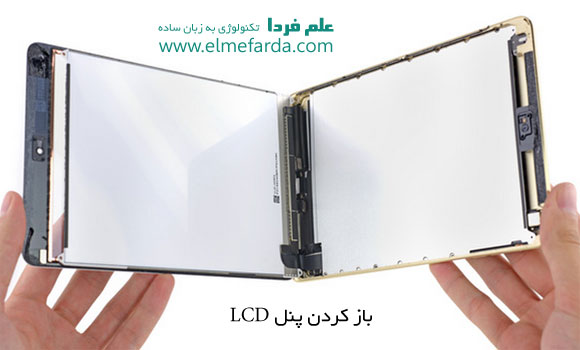

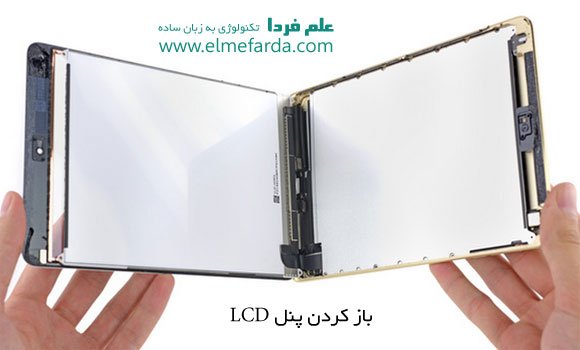

باز کردن پنل LCD

باز کردن پنل LCD

پنل LCD که باز شد متوجه دکمه HOME عجیب و غریبی شدیم که سیم های اون به پنل جلو چسبیده بود . این همون سنسور تاچ آیدی هست که در محصولات جدید اپل وجود داره .

به آرومی با وسیله ای به نام پَنس سیم ها و خود سنسور تاچ آیدی رو جدا می کنیم .

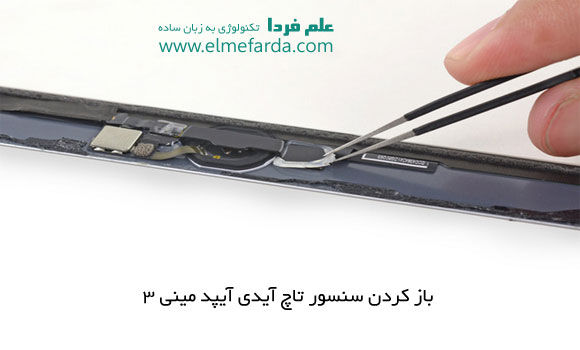

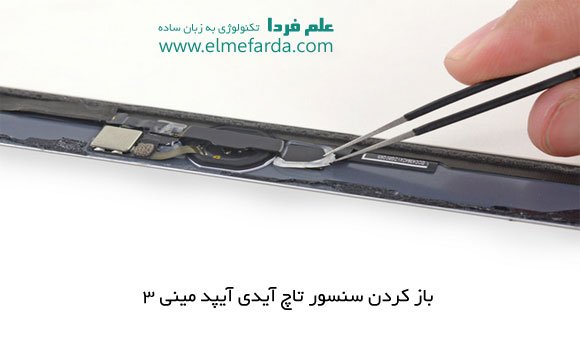

باز کردن سنسور تاچ آیدی آیپد مینی 3

باز کردن سنسور تاچ آیدی آیپد مینی ۳

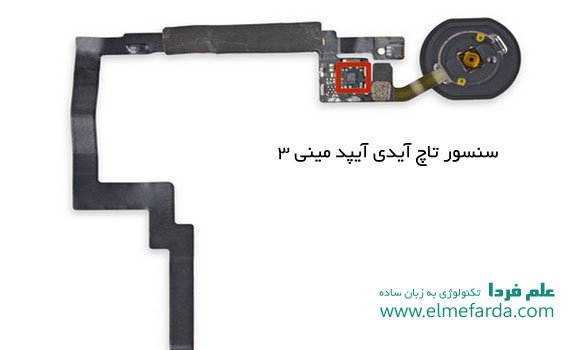

تمام دقت و صحت تاچ آیدی توسط کنترلر ۸۴۱۶A1 شرکت NXP Semiconductor انجام میشه . ( چیپ قرمز )

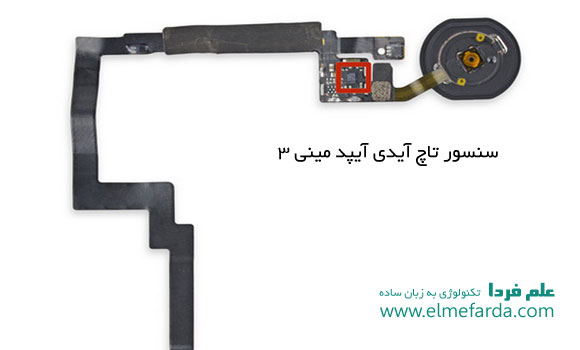

سنسور تاچ آیدی آیپد مینی 3

سنسور تاچ آیدی آیپد مینی ۳

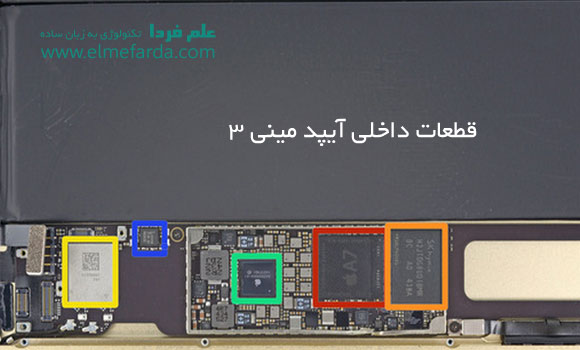

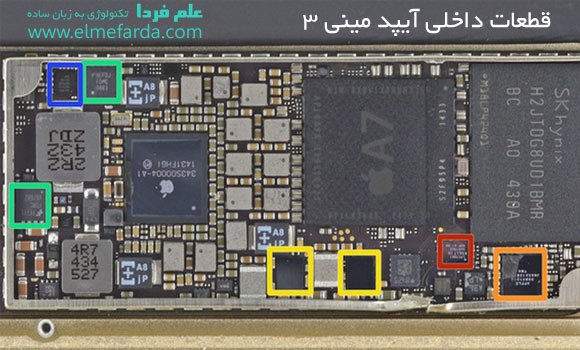

کالبد شکافی آیپد مینی ۳ – قطعات داخلی

قرمز : چیپ A7 اپل APL0698 SoC که SoC مخفف System on a Chip هست . داخل همین چیپ حافظه RAM با مدل SK Hynix H9CKNNN8KTARKR 1 GB LPDDR3 قرار داره .

نارنجی : SK Hynix H2JTDG8UD1BMR – حافظه فلش ۱۶ گیگابایتی NAND

زرد : Universal Scientific Industrial 339S0213 – ماژول وای فای

سبز : Apple 343S00004-A1 – نمی دونم چیه

آبی تیره :NXP Semiconductors 65V10 – کنترلر NFC

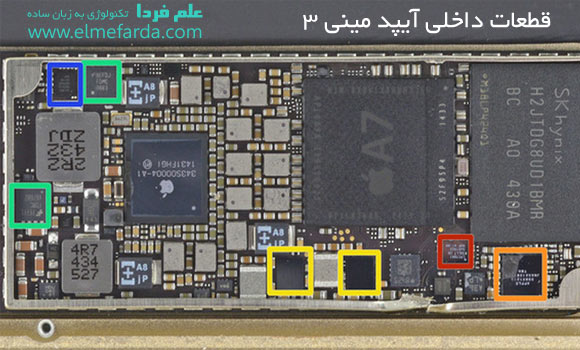

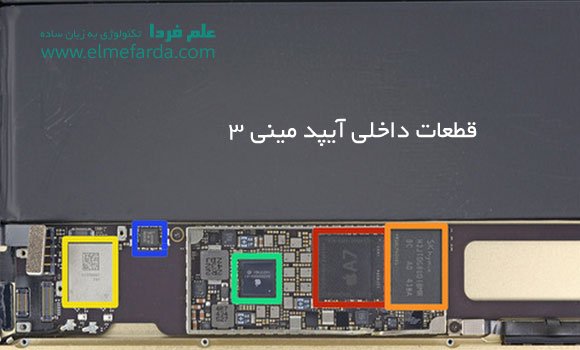

قطعات داخلی آیپد مینی 3

قطعات داخلی آیپد مینی ۳

قرمز : NXP Semiconductors LPC18A1 – پردازنده کمکی حرکتی اپل M7

نارنجی : Apple (Cirrus Logic) 338S1213 – رمز گذار و رمز گشای صوتی ( audio codec )

زرد : Apple 338S1199 – جفت آمپلی فایر صوتی – مثل چیزی که در آیپد مینی ۲ بود یعنی : Apple 338S1077

سبز : Fairchild Semiconductor FDMC6676BZ and FDCM6683 MOSFETs

آبی تیره : NXP 1610A1 – آی سی رابط صفحه نمایش

کالبد شکافی آیپد مینی 3 - قطعات الکترونیکی

کالبد شکافی آیپد مینی ۳ – قطعات الکترونیکی

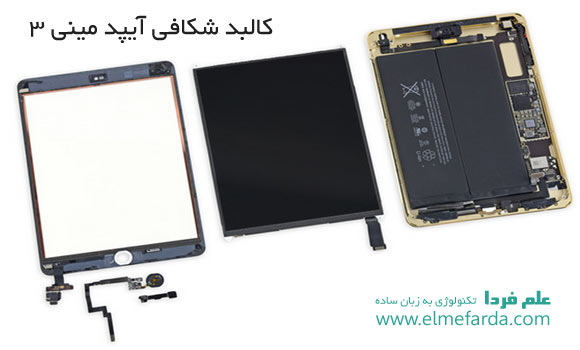

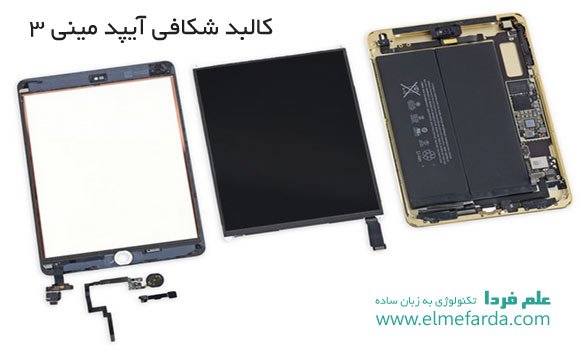

کالبد شکافی آیپد مینی 3

کالبد شکافی آیپد مینی ۳

تعمیر پذیری آیپد مینی ۳

سایت ifixit به آیپد مینی ۳ در مورد تعمیر پذیر بودنش نمره ۲ از ۱۰ رو داده یعنی به سختی میشه آیپد مینی ۳ رو تعمیر کرد .

مزایای سخت افزاری آیپد مینی ۳

■ صفحه تاچ و خود نمایشگر از همدیگه جدا هستن و این مسئله هزینه تعمیرات رو پایین میاره .

■ باتری به بورد الکترونیکی و یا قطعه دیگه ای لحیم نشده .

معایب سخت افزاری آیپد مینی ۳

■ اکثر قطعات توسط نگهدارنده های محکم به پنل و شاسی وصل شدن ، مثل دوربین جلو و عقب ، باتری و محافظ شیشه ای جلو که این مسئله تعمیرات رو خیلی سخت میکنه .

■ کانکتور Lightning به بورد لحیم شده پس حواستون باشه پین هاش رو خم نکنید .

■ دکمه home به صورت ناجوری به پنل جلو چسبیده که در صورت شکسته شدن شیشه جلوی ipad mini 3 مجبورید که دکمه home رو مجددا روی پنل تعویض شده بچسبونید .

خلاصه اپل یه کاری کرده خودش هم نمی تونه ipad mini 3 رو تعمیر کنه 😀
