قطعه اکتیو Active فعال در الکترونیک چیست ؟

تاریخ انتشار : ۰۴ اسفند ۱۳۹۳

کامپیوتر ، لپ تاپ ، گوشی ، تبلت و هــــــــــر وسیله الکترونیکی که می بینید ، از چندین و چند قطعه الکترونیکی تشکیل شده . قطعات الکترونیکی رو می تونید مثل تیکه های پازل در نظر بگیرید که از کنار هم گذاشتن این قطعات الکترونیکی مدارات الکترونیکی بوجود میان . هر مدار ، یه کار خاصی انجام میده و باز هم از کنار هم قرار دادن این مدارات ، دستگاه های مختلف دیجیتال و آنالوگ بوجود میان .

یه بحثی توی علم الکترونیک هست به عنوان قطعه اکتیو Active و یا قطعه پسیو Passive که می دونم خیلی از دانش آموزان و دانشجویان رشته الکترونیک نمی دونن ، چون اساتید من هم تو دوره ی تحصیلم بهم نگفتن . مبحث خیلی ساده ایه !

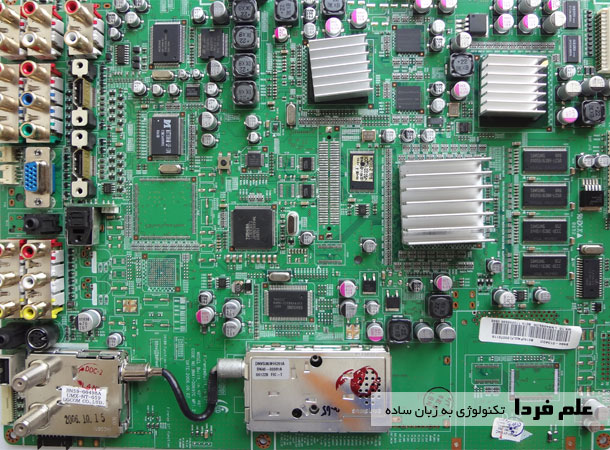

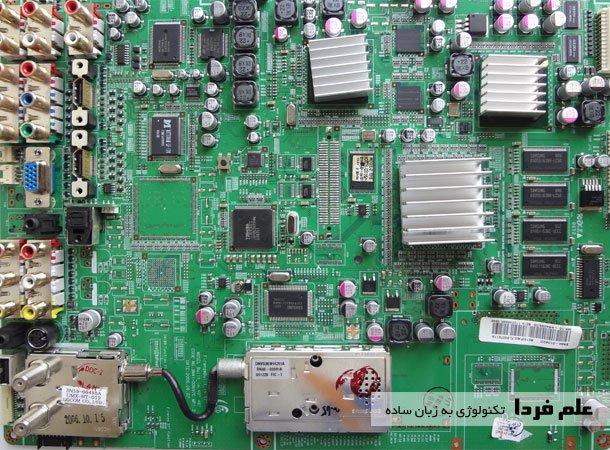

بورد اصلی تلویزیون سامسونگ متشکل از قطعات الکترونیک

بورد اصلی تلویزیون سامسونگ متشکل از قطعات الکترونیک

قطعه اکتیو Active یا فعال چیست ؟

قطعه اکتیو یا فعال در الکترونیک یعنی قطعه ای که برای کار کردن نیاز به انرژی خارجی داره ، به زبان الکتریکی ، قطعه ای که نیاز به بایاس ولتاژ داره ، قطعه اکتیو به حساب میاد . به یه زبان ساده تر ، قطعاتی که به ولتاژ تغذیه DC نیاز دارن قطعات اکتیو هستند . مثلا ترانزیستور برای عمل تقویت سیگنال نیاز به بایاس یا تغذیه DC داره یا همینطور مدارات مجتمع یا IC ها یه پایه مخصوص تغذیه مثبت DC دارن .

طبق یه تعریف دیگه ، قطعاتی که وابستگی به انرژی خارجی دارن تا کار بکنن هم جزء قطعه اکتیو قرار میگیرن . مثل دیود . همونطور که می دونید ، دیود ژرمانیوم به 0.2 تا 0.3 ولت و دیود سیلیکون بین 0.6 تا 0.7 ولت نیاز دارن تا شروع به کار کنن . مثال دیگه سلول خورشیدی

آموزش زبان انگلیسی - ابراهیم درویش

آموزش زبان انگلیسی علم فردا

  • یه بار برای همیشه تلفظ انگلیسی رو یاد بگیر!
  • ■ آموزش گرامر انگلیسی از صفر تا صد!
  • ■ آموزش مکالمه انگلیسی درباره موضوعات کاربردی
  • ■ مبتنی بر انگلیسی امریکایی!
  • ■ بیش از 45 ساعت ویدیو آموزشی!!!
  • اطلاعات بیشتر + نمونه درس

یه تعریف دیگه هم هست ، قطعاتی که به مدار یا قطعات دیگه انرژی می رسونن هم ، قطعه اکتیو محسوب میشن ، مثل باتری و منابع تغذیه

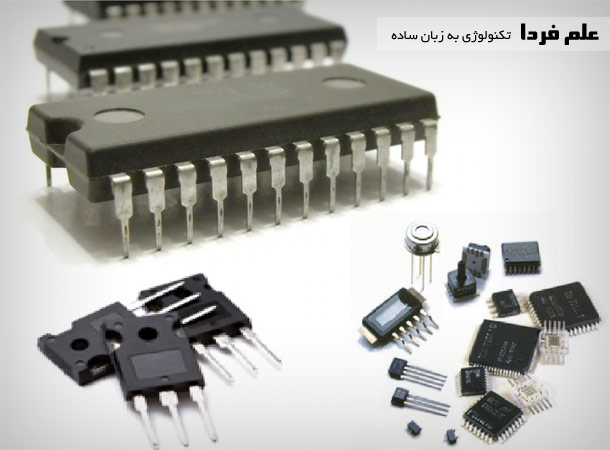

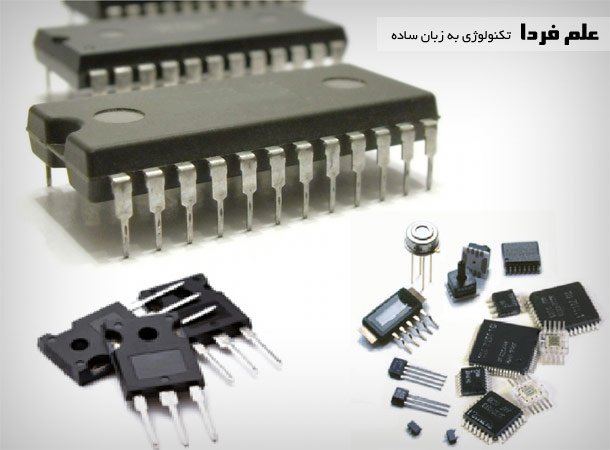

نمونه های مختلف از قطعه اکتیو active

نمونه های مختلف از قطعه اکتیو active

لیست قطعات اکتیو الکترونیکی

■ دیود مثل دیود زنر ، دیود فوق سریع ، دیود LED ، دیاک ، فتو دیود و انواع دیودهای دیگه

■ ترانزیستور ها مثل ترانزیستورهای FET , BJT , MOSFET . JFET و فتوترانزیستور

■ تریستور ها مثل ترایاک ، SCR ، UJT ، PUT و IGBT

■ آی سی های آنالوگ و دیجیتال

■ منابع تغذیه مثل باتری ، سلول خورشیدی ، ژنراتور و پاور

■ قطعات نوری مثل فتودیود ، فتوسل ، فتوترانزیستور ، سون سگمنت و …

حالا در پست بعدی در مورد قطعه پسیو Passive هم توضیح میدم .
