ساخت پاور بانک حرفه ای و قابل شارژ

تاریخ انتشار : 02 بهمن 1395

خیلی از کاربرا درخواست داده بودن که آموزش ساخت پاور بانک رو توی علم فردا منتشر کنید ! چشم ، توی این پست مراحل ساخت پاور بانک یا شارژر همراه رو مفصل توضیح میدم ، فقط با دقت بخونید .

تو این پست بیشتر از اینکه بگم این کارو کنید و اون کارو کنید ، توضیح میدم که اساس کار پاور بانک چیه و همینطور اصول مهم ساخت پاور بانک رو یاد بگیرید .

من سعی کردم اصول ساخت پاور بانک رو بهتون آموزش بدم ، ساخت پاور بانک ، یه مقدار دانش سخت افزاری و تجربه می خواد . پس مسئولیت ساخت پاور بانک به عهده خودتونه .

دانلود ویدیوهای آموزش گرامر زبان انگلیسی - ابراهیم درویش

مقدمه ای درباره ساخت پاور بانک ( مهم )

قبلا به طور مفصل در مورد پاور بانک یا شارژر همراه توضیح دادم پیشنهاد میکنم حتما بخونید . برای ساخت پاور بانک حرفه ای و قابل شارژ چندتا نکته هست که باید بدونید . اول اینکه ، پاور بانکی که می سازید باید از باتری قابل شارژ استفاده کنه که بتونید به دفعات ازش استفاده کنید . همونطور که قبلا هم توضیح دادم ، پاور بانک در واقع چندتا باتری قابل شارژ داره که شارژ این باتری ها ، روی باتری گوشی تخلیه میشن . پس قدم اول پیدا کردن چندتا باتری قابل شارژ درست حسابیه . حالا چرا میگم چندتا ؟ بخاطر اینکه ولتاژ یا جریان این باتری ها با هم دیگه جمع بشن و ولتاژ یا جریان بالاتری رو بسازن . حالا در ادامه بیشتر توضیح میدم .

■ نکته بعدی اینه که باید یه کیت الکترونیکی کوچولو بخرید که پورت USB استاندارد و یه پورت Micro USB داشته باشه . پورت USB استاندارد همین پورتی هست که روی لپ تاپ و کامپیوتر تون می بینید . این پورت برای دریافت شارژ از پاور بانک ساخته شده ، استفاده میشه . پورت Micro USB هم برای شارژ کردن خود پاور بانک استفاده میشه . اسم این بورد مبدل DC به DC هست که در ادامه بیشتر توضیح میدم .

■ قلمی و نیم قلمی و سکه ای بودن باتری ها خیلی فرقی نمی کنه ، مهم اینه که شما بتونید به ولتاژ 5 ولت و جریان بالای 2000 میلی آمپر برسید . و اینکه باتری ها قابل شارژ باشن .

لوازم مورد نیاز برای ساخت پاور بانک

■ باتری قابل شارژ که بالاتر توضیح دادم .

■ نگه دارنده باتری ، که بستگی به فرم و اندازه باتری داره . از الکتریکی ها می تونید تهیه کنید .

■ هویه ، سیم قلع ( لحیم ) ، سیم لخت شده ، سیم چین ، پیچ گوشتی ، مته و دریل ، چسب حرارتی و …

■ یه قاب پلاستیکی یا چوبی با سلیقه خودتون ، البته باید ببینید نتیجه کار چه شکلی در میاد .

■ بورد مبدل دی سی به دی سی یا همون مدار بوست Boost

 اتصال باتری ها برای ساخت پاوربانک حرفه ای

مهمترین جای داستان اینجاست ! حالا ما اصن همه چیز رو هم فراهم کردیم و بهترین باتری های قابل شارژ رو هم گرفتیم ، این باتری رو ها رو چجوری باید به هم وصل کنیم ؟

ببینید توی علم الکترونیک همیشه اینجوریه ، اگه دو یا چند تا باتری رو با هم سری کنید ، مقدار ولتاژ شون باهم جمع میشه و اگه دو یا چند تا باتری رو با هم موازی کنید ، جریان هاشون با هم جمع میشه . نمی خوام خیلی وارد قضیه بشم چون بحثش فنی میشه و تو حوصله این پست نیست . فقط اینو بدونید که سری کردن باتری اینجوریه : مثبت باتریِ اول ، می خوره به منفی باتری دوم . شکل زیر رو نگاه کنید :

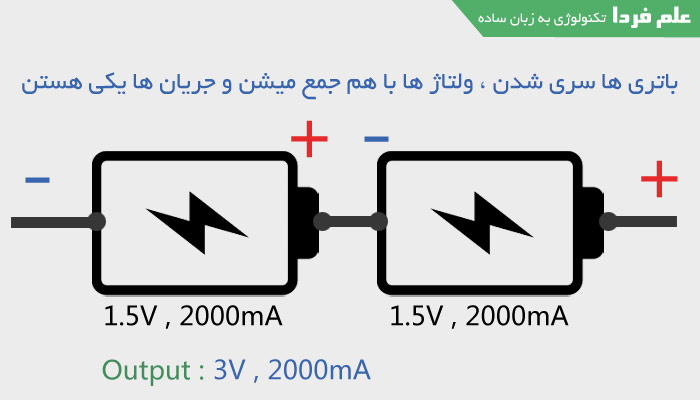

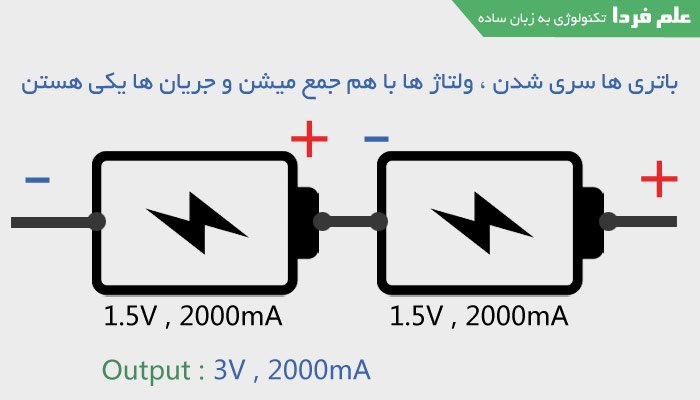

سری کردن باتری ها برای ساخت پاور بانک

سری کردن باتری ها برای ساخت پاور بانک

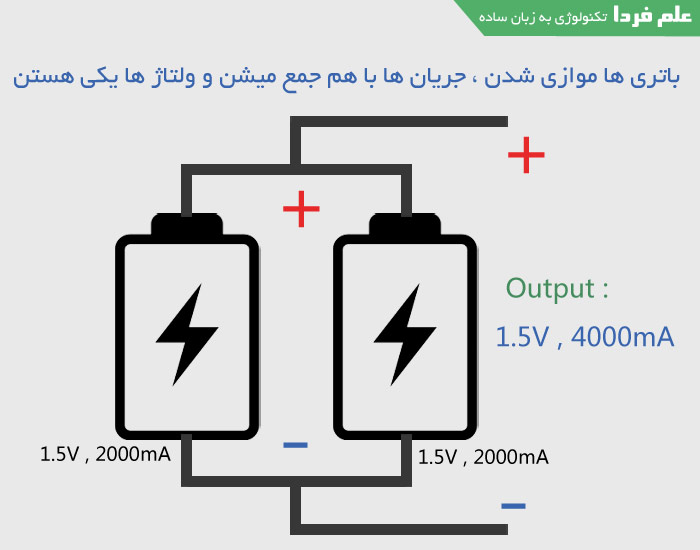

موازی کردن باتری هم اینجوریه : مثبت به مثبت و منفی به منفی :

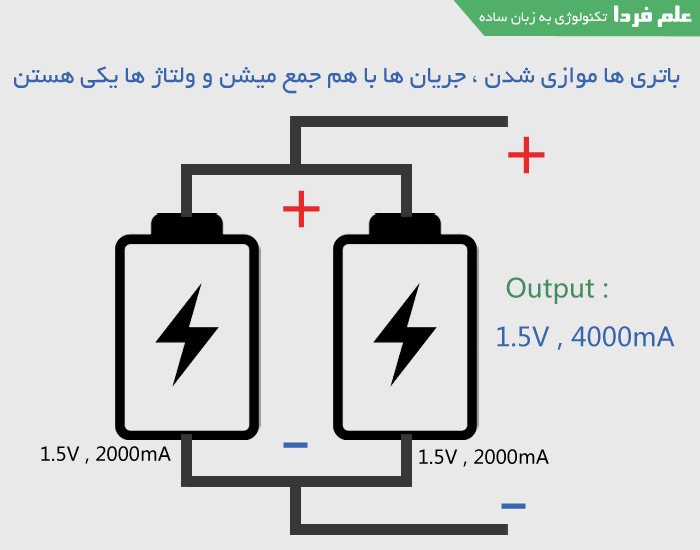

موازی کردن باتری ها برای ساخت پاور بانک

موازی کردن باتری ها برای ساخت پاور بانک

واسه اینکه بتونید یه باتری 5 ولتی داشته باشید ، باید چندتا باتری رو با هم سری کنید که مقادیر ولتاژ شون با هم جمع بشن . چون باتری ها معمولا 1.5 ولتی هستن . فرقی نمی کنه مقدار باتری ها چقدره ، مثلا اگه یه باتری 3 ولتی و یه باتری 1.5 ولتی دارین ، با هم سری شون کنید بازم با هم جمع میشن و میشه 4.5 ولت . منظورم اینه ربطی به مقدار ولتاژ شون نداره .

پس به طور خلاصه اگه می خواین جریان نهایی رو افزایش بدین ، باید باتری ها رو موازی کنید و اگه می خواید ولتاژ بیشتر بشه باید باتری ها رو سری کنید .

برای ساخت پاور بانک حرفه ای ، معمولا باید جریان رو افزایش بدین و برای افزایش ولتاژ از مدار بوستر ولتاژ استفاده کنید اما اگه می خواین همینجوری غیر حرفه ای به ولتاژ بیشتر برسین ، دیگه مجبورین باتری ها رو با هم سری کنید . اینو گفتم که یه ذهنیت در مورد سری و موازی کردن باتری ها داشته باشین .

بورد الکترونیکی برای ساخت پاور بانک

فکر کردین الکیه ؟! 🙂 چهار تا سیم و باتری رو به هم وصل کنید و یه پاوربانک بسازین ؟ اینجوری بود که دیگه شرکتا پاور بانک تولید نمی کردن ! واسه اینکه بتونین باتری های پاور بانک رو شارژ کنید و شارژشون رو به باتری گوشی منتقل کنید باید یه بورد الکترونیکی بخرین که پورت micro USB و همینطور USB داشته باشه . اما اهمیت این بورد فقط بخاطر داشتن پورت ها نیست ، این بورد واسه اینه که ولتاژ باتری ها رو افزایش بده تا شما بتونید با یکی دو تا باتری قلمی 1.5 ولتی ، پاوربانک بسازید .

مدار مخصوص ساخت پاور بانک حرفه ای

مدار مخصوص ساخت پاور بانک حرفه ای

بورد افزایش ولتاژ برای ساختن پاوربانک حرفه ای

برای ساخت پاور بانک ، باید از یه مدار افزایش ولتاژ یا دقیق تر مدار مبدل بوست Boost استفاده کنید . مدار مبدل بوست ، یه مبدل DC به DC هستش که مقدار ولتاژ ورودی رو افزایش میده . مثلا شما یه باتری 1.5 ولتی رو به عنوان ورودی بهش میدین ، تو خروجی به شما 5 ولت میده . یه مسئله مهم رو باید بگم اونم اینه که ، توان الکتریکی برابر با حاصلضرب جریان در ولتاژ هستش . در یک توان مشخص ، هر چی ولتاژ بیشتر بشه باید جریان کمتر بشه تا اون توان خروجی ثابت بمونه و بالعکس . مثلا ما می خوایم تو خروجی توان 10 وات رو داشته باشیم . اگه ولتاژ 4 ولت باشه ،جریان باید 2.5 آمپر باشه ( 4 ضربدر 2.5 میشه 10 )  . حالا اگه ما ولتاژ رو ببریم بالا مثلا 5 ولتش کنیم ، جریان کم میشه و باید 2 آمپر بشه که باز همون 10 وات رو داشته باشیم . بنابراین اگه شما میخواید با یک یا دو تا باتری قلمی 1.5 ولتی ، پاور بانک بسازید ، باید یک یا دو تا باتری شارژی 1.5 ولتی با جریان 2500 میلی آمپر یا 3000 میلی آمپر بخرید و اینارو با هم موازی کنید و بدین به مدار بوست تا تو خروجی بهتون 5 ولت بده اما جریان کمتر میشه دیگه . جریان حتی تا 1000 میلی آمپر هم بیاد مشکلی نیست حتی اگه تا 500 میلی آمپر هم بیاد بازم مشکلی نیست به شرط اینکه از این پاور بانک فقط تو شرایط اضطراری استفاده کنید ، چون جریان پایین موقع شارژ باتری گوشی می تونه به باتری آسیب بزنه .

پس کار این مبدل اینه که ولتاژ باتری رو افزایش بده چون استاندارد شارژ USB همونطور که می دونید ، 5 ولته . دلیل موازی کردن باتری ها رو هم که بالاتر گفتم دیگه . موازی می کنید که جریان شون بیشتر بشه که اگه تو خروجی کم شد ، بازم قابل قبول باشه و بتونه باتری گوشی رو شارژ کنه .  در واقع ما می تونیم ولتاژ رو با مبدل افزایش بدیم و جریان رو با موازی کردن باتری ها . به همین سادگی !

مراحل ساخت پاور بانک حرفه ای

خب حالا که همه تجهیزات رو فراهم کردین ، اول باتری ها رو با هم موازی کنید . برای اینکار هم می تونید از نگه دارنده استفاده کنید و هم می تونید با استفاده از سیم مسی و هویه ، دو سر باتری ها رو به هم وصل کنید ( مثبت به مثبت و منفی به منفی ) . حالا باید دو تا سیم مثبت و منفی از باتری ها بکشید بیرون که به مدار بوستر بخوره . مدار بوستر یه پورت مثبت و یه پورت منفی داره واسه دریافت ورودی از باتری :

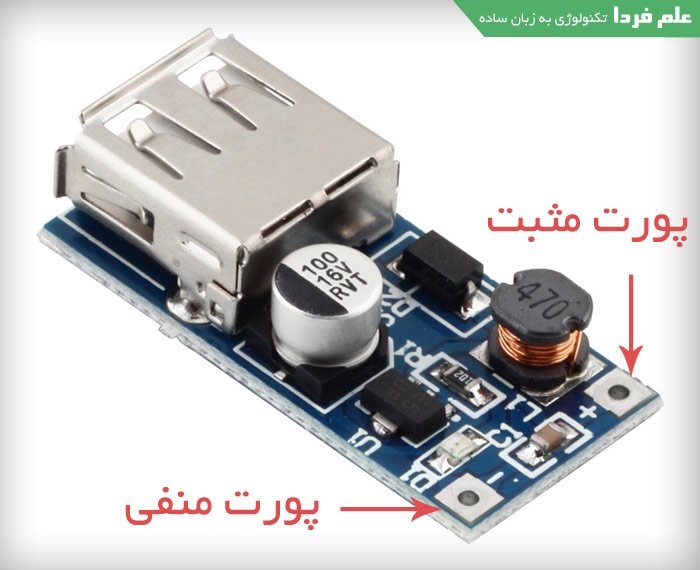

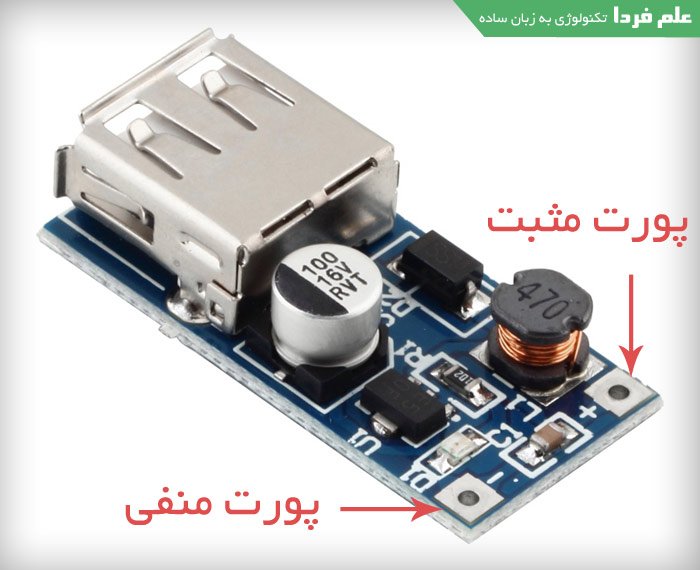

مثبت و منفی مدار بوستر ولتاژ - ساخت پاوربانک

مثبت و منفی مدار بوستر ولتاژ – ساخت پاوربانک

حالا هم می تونید از یه کیس آماده استفاده کنید که این مدار بوستر رو داخل خودش داره یا اینکه مدار بدون قاب دارید . مهم اینه بدونید که مدار بوستر یه ورودی مثبت و یه ورودی منفی داره . اگه قاب آماده بخرید ، فقط کافیه باتری رو داخل قاب کنید .

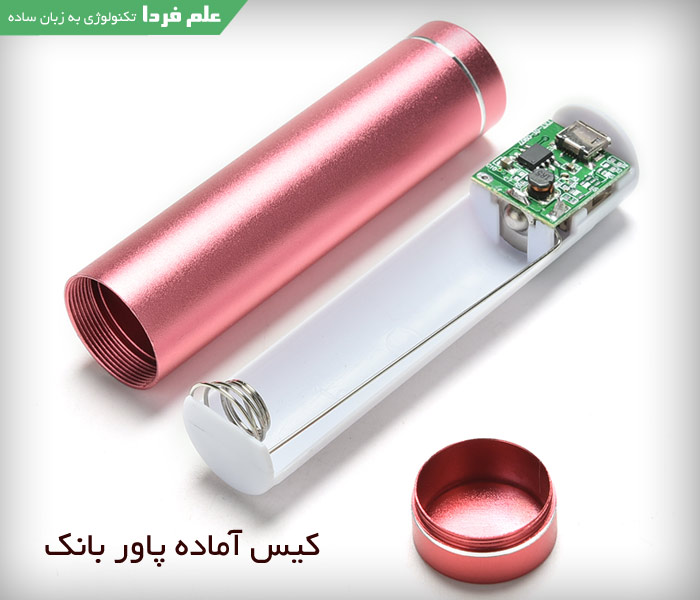

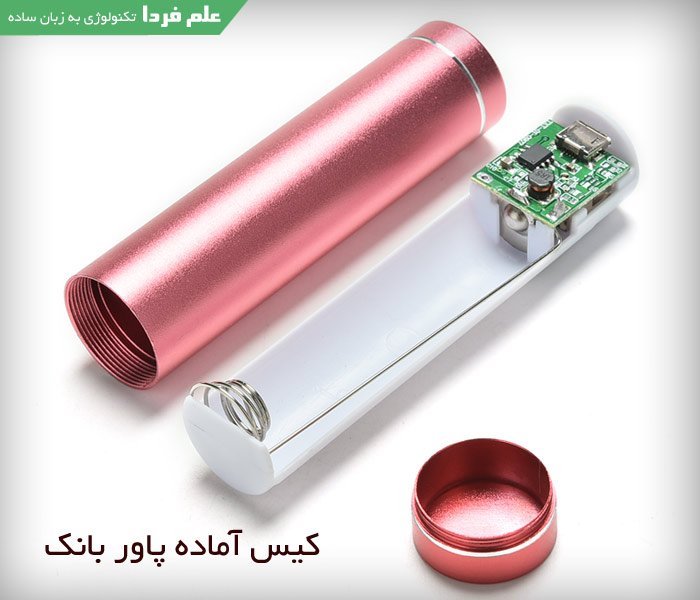

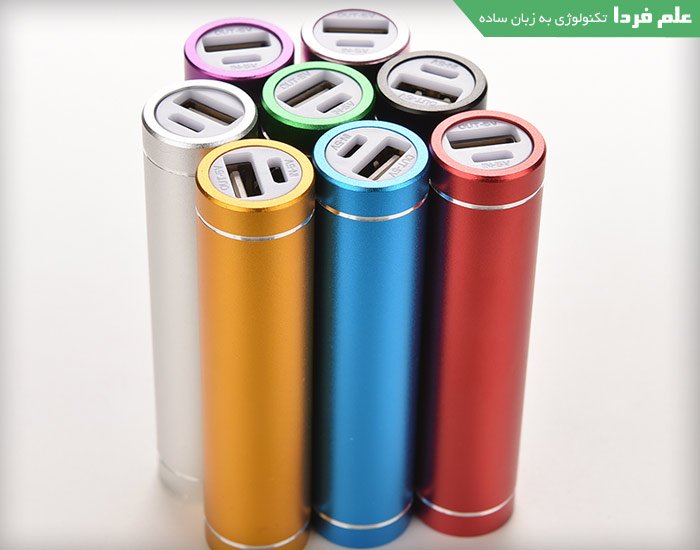

کیس آماده برای ساختن پاور بانک

کیس آماده برای ساختن پاور بانک

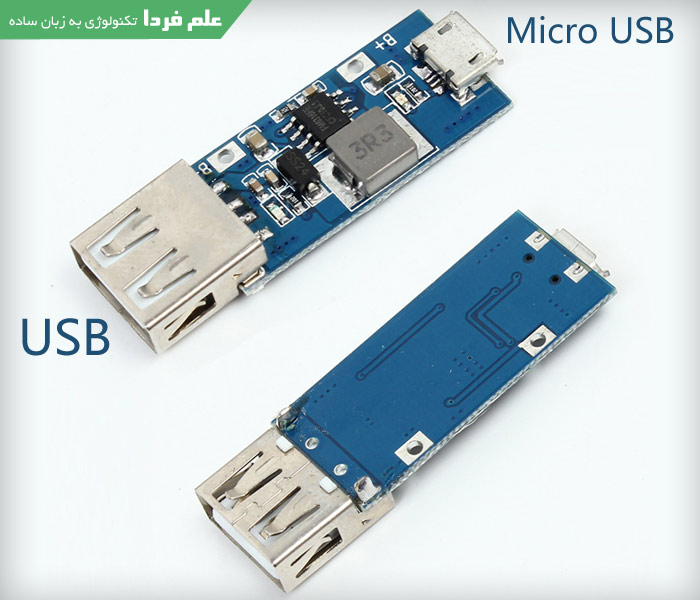

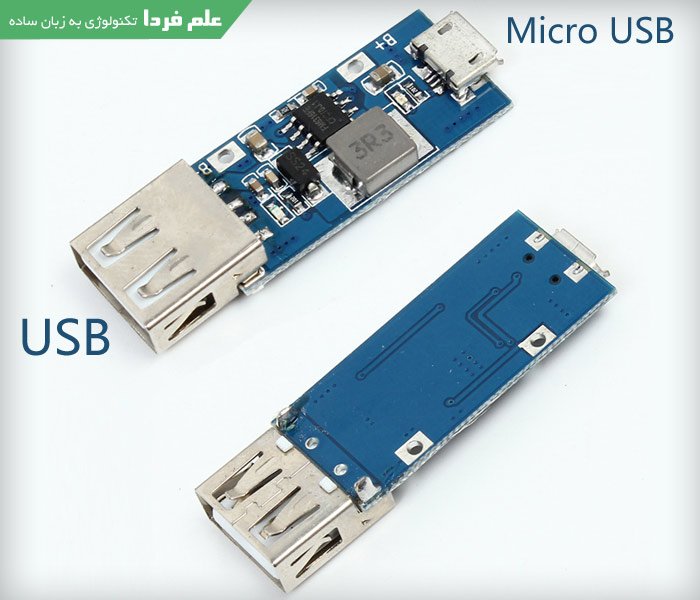

این قاب آماده هم یه پورت micro USB داره و یه پورت USB داره که قبلا توضیح دادم . تو شکل زیر مشخصه :

قاب آماده برای ساخت پاوربانک

قاب آماده برای ساخت پاوربانک

ساخت پاوربانک با باتری لپ تاپ

خب همونطور که قبلا هم بارها گفتم ، داخل باتری لپ تاپ ، چندین باتری قلمی قابل شارژ قرار گرفتن که با هم سری شدن . وقتی باتری لپ تاپ تون خراب میشه ، معنیش این نیست که تمام باتری های قلمی داخلش خراب شدن ، شاید از 4 تا یا 6 تا ، فقط یک یا دو تاش خراب شده باشن اما چون سری هستن ، یکیشون هم خراب بشه ، دیگه باتری درست کار نمی کنه . پس همیشه یکی دو تا یا شایدم بیشتر ، باتری قلمی سالم داخل باتری لپ تاپ می تونید پیدا کنید . رویه کار مثل بالاست که توضیح دادم . باتری ها رو جدا می کنید و تو یه قاب مناسب با هم سری می کنید .

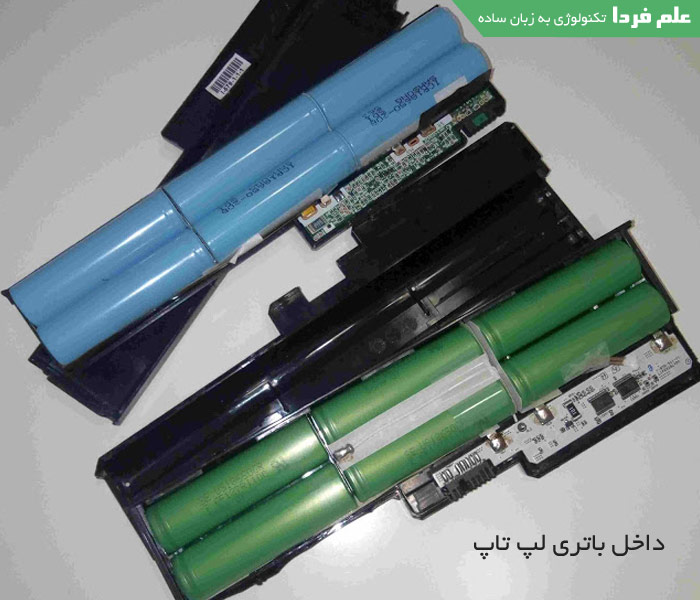

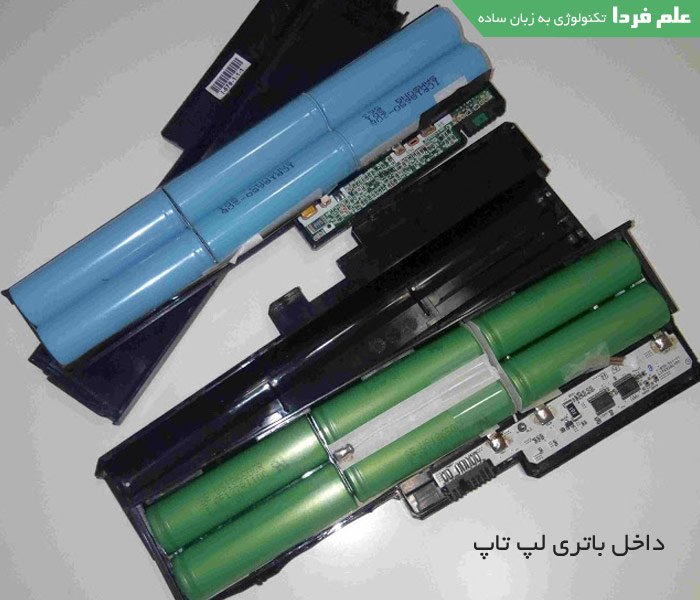

باتری های قلمی داخل باتری لپ تاپ

باتری های قلمی داخل باتری لپ تاپ

اگه باتری لپ تاپ تون 6 سلولی باشه ، هر کدوم از باتری های قلمی حدود 3 ولت باید باشن . با ولتمتر باید اندازه بگیرید ، هر کوم از باتری ها که حدود 3 ولت بودن ، برای ساخت پاور بانک مناسبن .

آیا پاور بانک دست ساز ، به گوشی آسیب می زنه ؟

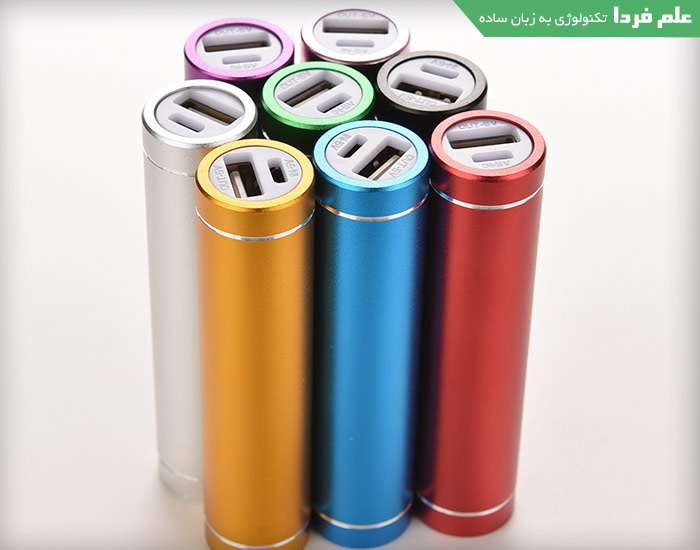

ببینید ، قطعا پاور بانکی که با رعایت اصول مهندسی در شرکت های معتبر ساخته میشه با پاور بانکی که پسر اصغر آقا می سازه فرق می کنه . تمام استاندارد های لازم جهت طراحی پاور بانک توسط تیم طراحی چک میشه . تیم طراحی ، طراح صنعتی داره ، مهندس الکترونیک داره ، ضمن اینکه به روش های مختلف ، پاوربانک رو تست نهایی می کنن .

■ نکته مهم بعدی اینه که پاور بانک دست ساز معمولا با باتری دست دوم انجام میشه که قابلیت های خودش رو تا حدودی از دست داده و نمی تونه توان لازم رو برای شارژ کردن گوشی فراهم کنه . مگر اینکه باتری نو بگیرید .

■ نکته بسیار مهم دیگه اینه که ساخت پاور بانک با باتری ضعیف ، مثلا باتری ای که 500 میلی آمپر جریان تحویل میده یا اصلا 1000 میلی آمپر تحویل میده ، می تونه به باتری گوشی آسیب بزنه ، مخصوصا اگه اون گوشی جدید باشه . چون الان دیگه اکثر گوشی ها باتری 2000 میلی آمپر دارن . موقعی که به باتری 2000 میلی آمپر ، شارژر 1000 میلی آمپر یا 500 میلی آمپر وصل می کنید ، مدت زمان بیشتری طول می کشه تا باتری گوشی شارژ بشه و همین مسئله باعث میشه باتری بیشتر درگیر شارژ بشه . اینجوری دو تا اتفاق ممکنه بیفته ، یا باتری داغ میشه و آسیب می بینه یا اینکه چون زیادی درگیره ، مواد شیمیایی داخل باتری به مرور خاصیت خودشون رو از دست میدن . پس اگر هم با توان کمتر ساختید ، فقط در مواقع اظطراری استفاده کنید نه همیشه !
