قطعات داخلی هارد HDD ، کالبد شکافی HDD

تاریخ انتشار : 30 اردیبهشت 1395

همیشه میگن که هارد یه قطعه الکترومکانیکی هست یعنی قطعات داخلی هارد حرکت می کنن . اما شاید با قطعات داخلی هارد آشنایی کامل نداشته باشید و فقط یه چیز تیره و تار تو ذهن تون باشه . پس با من همراه باشید تا کالبد شکافی هارد رو باهم انجام بدیم .

هارد درایو از دو قسمت اصلی تشکیل شده ، یکی قسمت بورد الکترونیکی که بهش Logic Board میگن و یکی هم قسمت مکانیکی که بهش HDA یا Hard Drive Assembly هست .

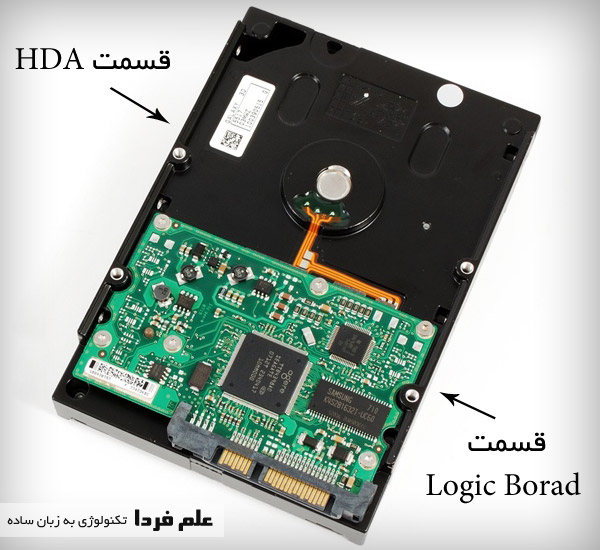

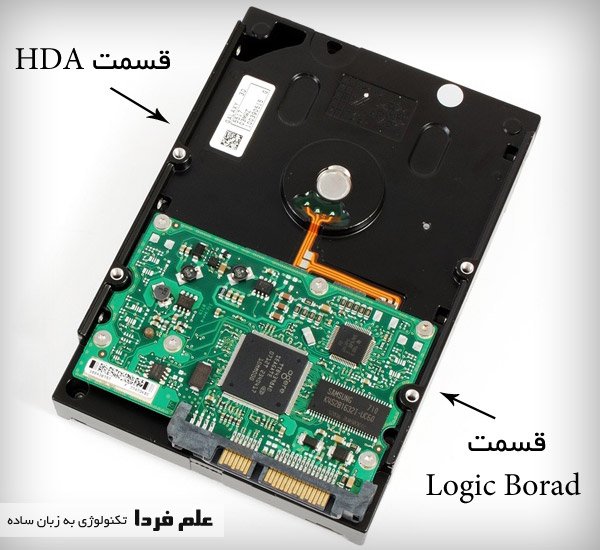

قسمت های اصلی هارد درایو HDD

قسمت های اصلی هارد درایو HDD

هارد دیسک ها بخاطر ساختار مکانیکی که دارن ، نباید به هیچ وجه گرد و خاک روی قسمت گردان هارد بشینه . هارد ها با سرعت 5400 یا 7200 دور در دقیقه می چرخن ، به همین دلیل گرد و خاک می تونه حتی آسیب فیزیکی به دیسک گردان بزنه . بنابراین قسمت مکانیکی به راحتی باز نمیشه و اگر بتونید بازش کنید قطعا هارد تون آسیب می بینه . هارد دیسک ها داخل محفظه های کاملا پاک و استریلیزه اسمبل میشن حتی از اتاق جراحی هم تمیز تر !!! پس حواستون باشه مهندس بازی در نیارید . فقط شرکت هایی که ریکاوری اطلاعات انجام میدن و اتاق تمیز دارن مجاز به باز کردن هارد دیسک ها هستن .

کانکتور برق و کانکتور دیتا در هارد درایو HDD

هارد دیسک ها دو سری پین اصلی دارن ، یکی برای برق و یکی هم برای انتقال دیتا . در حافظه SSD هم به همین شکله . پین های برق 15 تایی هستن و پین های دیتا هم 7 تایی هستن .

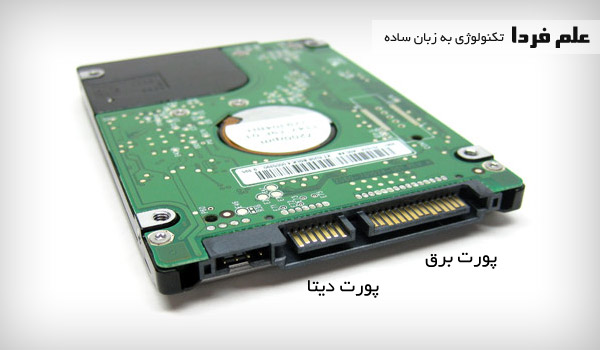

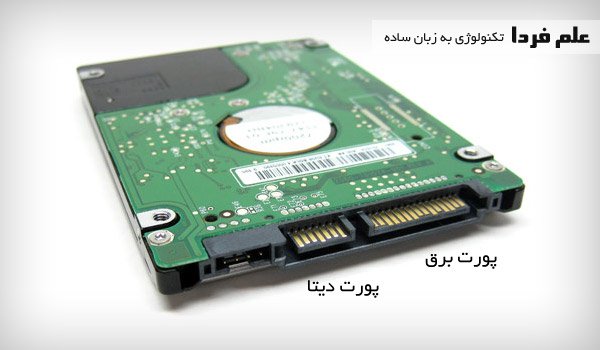

پورت ساتا - برق و دیتا در هارد درایو

پورت ساتا – برق و دیتا در هارد درایو

در مورد پین های ساتا باید تو یه پست جداگونه توضیح بدم . سه تا از 7 پین دیتا ، زمین ، دو تا برای ارسال دیتا و دو تا هم برای دریافت دیتا استفاده میشه . اون 15 پین برق هم ، برای تامین سه ولتاژ 3.5 و 5 و 12 ولت هست .

مدار الکترونیکی هارد دیسک HDD

روی بورد هارد رو که نگاه کنید چند تا آی سی و چیپست می بینید .

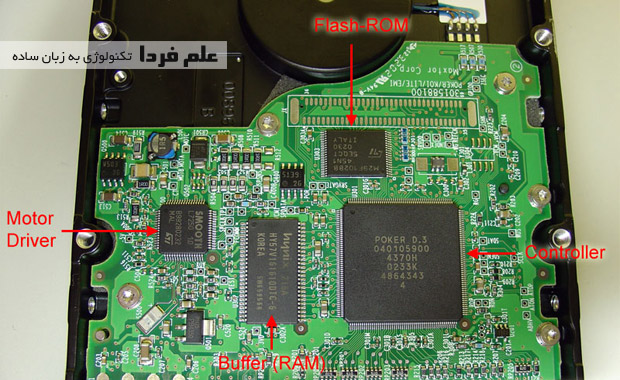

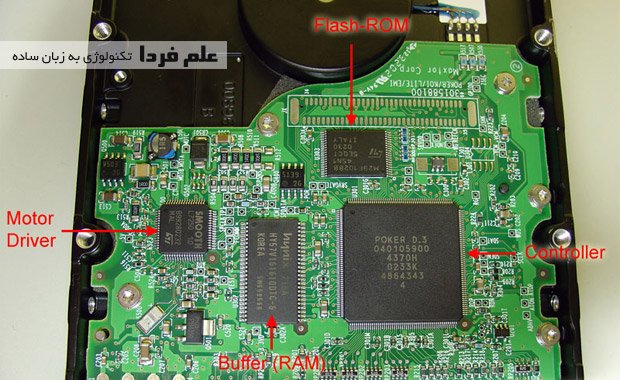

قطعات داخلی هارد دیسک HDD

قطعات داخلی هارد دیسک HDD

■ کنترلر هارد دیسک

بزرگترین آی سی روی بورد الکترونیکی هارد ، در واقع کنترل کننده هارد هست . این کنترلر یه جورایی مثل CPU عمل می کنه . مغز مداره و تمام دستورات توسط کنترلر هارد بین هارد و مادربورد مدیریت میشه .

■ حافظه کش Cache هارد

کنار چیپ کنترل کننده هارد ، یه چیپ هست که معمولا مستطیلی شکله . این چیپ همون حافظه RAM هست که به عنوان حافظه کش Cache استفاده میشه . بهش بافر هارد هم میگن . در کل بافر برای دست به دست کردن اطلاعات هست . بخشی از اطلاعات که توسط کاربر قراره روی هارد نوشته بشه ، اول وارد حافظه بافر میشه و بعد به پردازنده یا همون کنترلر فرستاده میشه و مورد پردازش قرار میگیره . در مورد حافظه کش Cache قبلا تضیح دادم توصیه می کنم حتما بخونید .

■ آی سی رام ROM هارد

به طور خلاصه ، حافظه رام ، با قطع برق اطلاعات خودش رو از دست نمیده و یه آی سی قابل برنامه ریزی هست . با دستگاهی به نام پروگرمر می تونیم به آی سی رام اطلاعات وارد کنیم . در واقع فرق اصلی بین حافظه رام و حافظه رم اینه که رام اطلاعات خودش رو به صورت بلند مدت نگه میداره اما حافظه رم با قطع برق ، اطلاعات خودش رو از دست میده . تو یه پست جداگونه مفصل توضیح دادم که ” چرا اطلاعات حافظه RAM با قطع برق از بین میره

در بعضی از هارد ها حافظه رام به صورت یه آی سی 8 پین جداگونه استفاده میشه و در بعضی از هارد ها هم ، آی سی رام ، داخل خود کنترلر جاساسز میشه . به هر حال مهم اینه که بدونید آی سی رام ، یکی از قطعات داخلی هارد دیسکه . آی سی رام رو می تونید مثل چیپ بایوس کامپیوتر در نظر بگیرید . فرمور Firmware هارد داخل همین آی سی رام ذخیره میشه ، فرمور در واقع اطلاعاتی مثل شماره سریال هارد ، مدل هارد ، موقعیت دیسک گردان برای ذخیره اطلاعات و همینطور بانک سکتور هارد در آی سی رام ذخیره میشه .

■ آی سی درایور موتور هارد

دیسک گردان توسط یه موتور حرفه ای و با دوام ، می چرخه . چرخوندن موتور انرژی زیادی می خواد به خاطر همین در کنار اکثر موتورها ، یه آی سی راه انداز یا درایور می بینید . درایور موتور در واقع یه تقویت کننده جریان هستش  . یعنی سیگنال رو از کنترلر هارد میگیره و همون سیگنال رو با جریان بیشتری به موتور ارسال میکنه .

تمام هارد های HDD ، قطعات بالا رو دارن حالا یکی از قطعه شرکت X استفاده می کنه یکی دیگه از شرکت Y .

موتور گردان و پلتر هارد درایو HDD

به غیر از بورد الکترونیکی هارد ، قطعات مکانیکی هارد هم خیلی جالب طراحی شدن . قطعات مکانیکی هارد رو تک تک توضیح میدم :

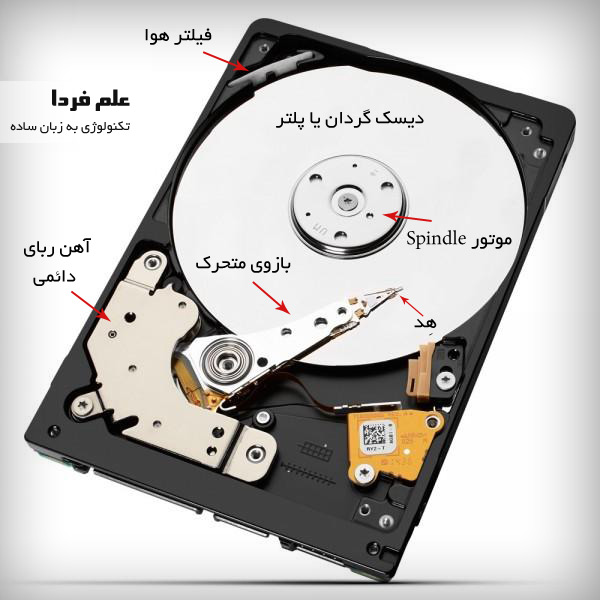

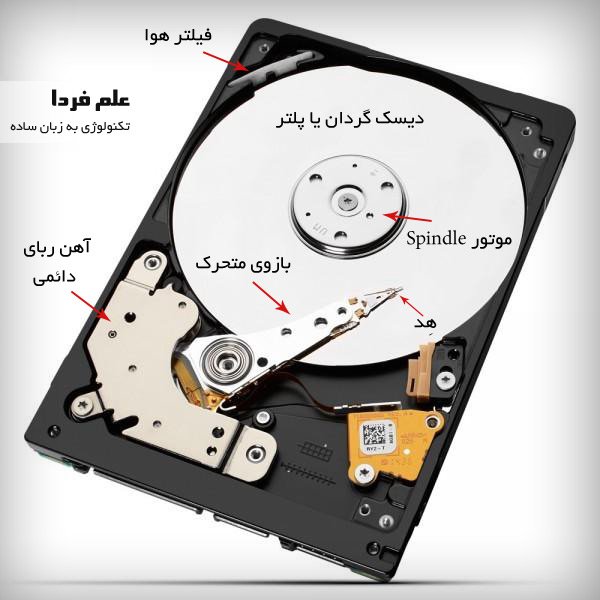

قطعات مکانیکی داخل هارد HDD

قطعات مکانیکی داخل هارد HDD

■ پلتر Platter هارد ( دیسک گردان )

هارد دیسک ها یک یا چند تا دیسک گردان دارن که به یه موتور وصله . به این دیسک های گردان تو انگلیسی میگن Platter . هر چی تعداد این پلتر ها بیشتر باشه ، ظرفیت هارد هم بیشتر میشه چون اطلاعات هارد روی همین دیسک های گردان ذخیره میشه . جنس این پلتر ها یا از آلومینیومه یا از شیشه که جدیدا بیشتر از شیشه استفاده میشه چون در عین سبکی ، مقاوم هم هست . روی این پلتر ها یه ماده خاص ضد خش می زنن و البته با یه روکش خاصی ، مغناطیسیش می کنن . هر دو طرف پلتر هارد ، دارای اطلاعات هست . هارد هایی که مثلا 4 ترابایت یا 6 ترابایت هستن از چندین پلتر استفاده می کنن .

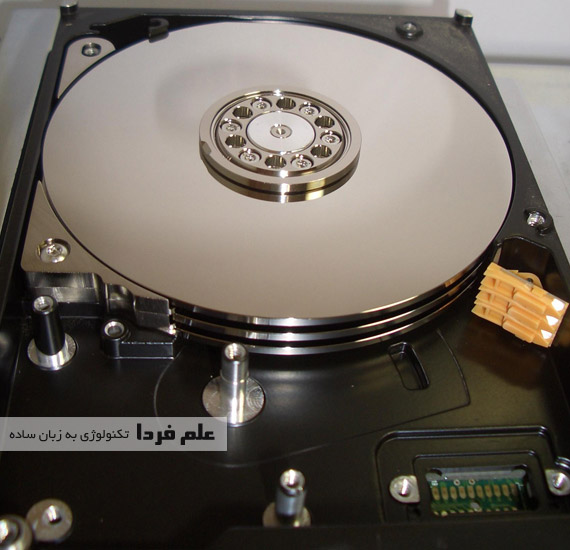

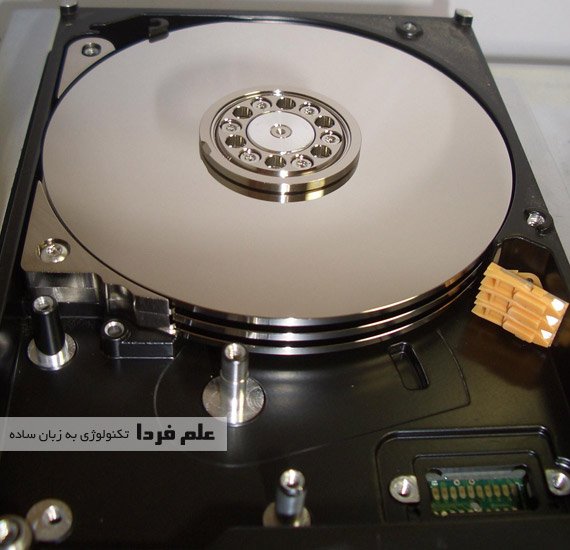

دیسک گردان یا پلتر در هارد دیسک

دیسک گردان یا پلتر در هارد دیسک

■ موتور Spindle هارد

اون دیسک های گردون باید با یه چیزی بچرخن دیگه ! یه موتور با دوام گذاشتن تو هارد که با سرعت مشخصی می تونه بچرخه . اینکه میگن سرعت هارد 5400 دور در دقیقه است یا 7200 دور در دقیقه است منظورشون سرعت همین موتور هارده . در بعضی از هارد ها مثل هارد های وسترن دیجیتال ، سرعت این موتور می تونه به صورت داینمیک تغییر بکنه یعنی موقعی که هارد خیلی درگیر نیست سرعت موتور کم میشه تا توان کمتری مصرف کنه و کمتر مستهلک بشه . موتور DC معمولا 4 تا سیم داره و این سیم ها به بورد الکترونیکی و درایور موتور وصل میشن . داخل موتور هارد پر از سیم پیچه مثل تمام موتور ها .

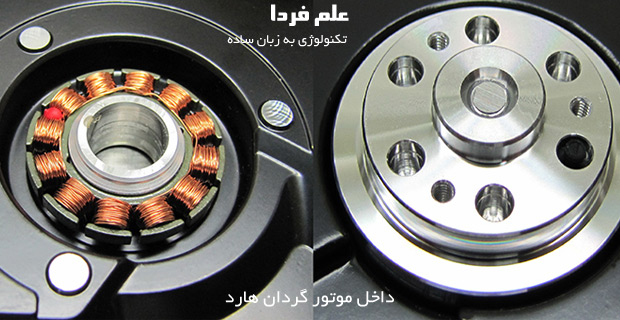

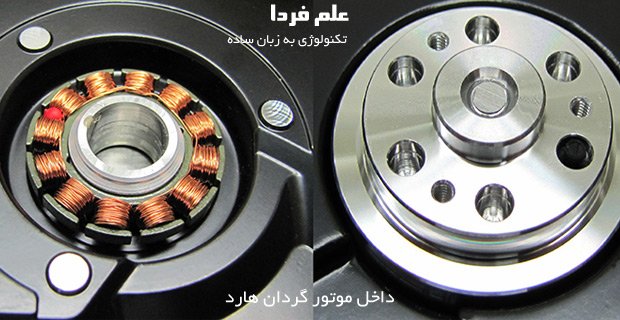

داخل موتور گردان هارد دیسک HDD

داخل موتور گردان هارد دیسک HDD

■ بازوی حرکتی و هد head در هارد دیسک

یه بازو روی دیسک گردان حرکت می کنه تا بتونه به هر نقطه ای از دیسک دسترسی داشته باشه . رو نوک این بازو ، دو عدد هد head قرار داره که برای خواندن و نوشتن اطلاعات روی هارد طراحی شدن . این هد ها جوری طراحی شدن که تماس فیزیکی با دیسک گردون نداشته باشن و اطلاعات به صورت مغناطیسی نوشته و خونده میشه . این هد ها از سر دیسک گردون تا مرکز اون رو برای نوشتن یا خوندن اطلاعات ، حرکت می کنن . اطلاعات هد از طریق سیم های بسیار باریکی به یه تقویت کننده و نهایتا به پردازنده مرکزی ارسال میشه .

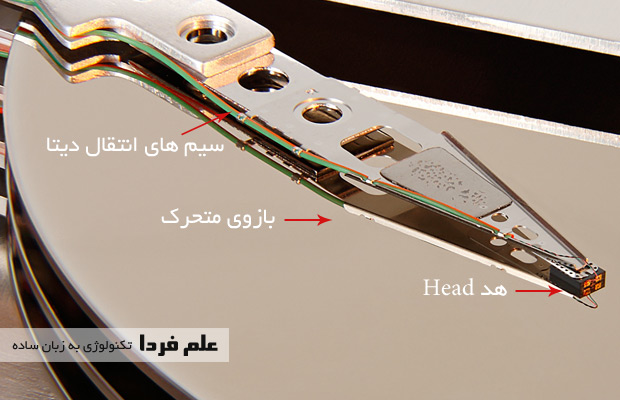

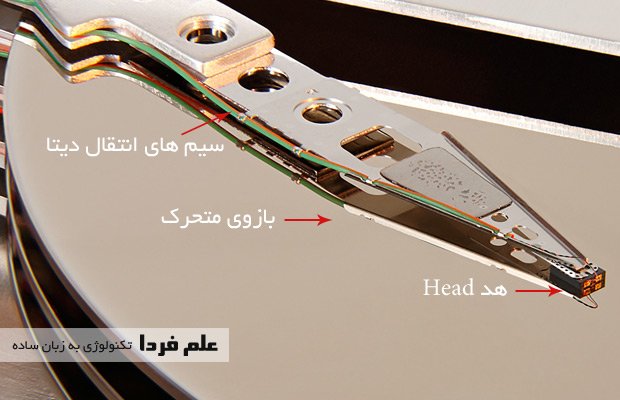

هد و بازوی متحرک در هارد HDD

هد و بازوی متحرک در هارد HDD

■ موتور محرک یا Voice Coil در هارد

یه بازوی حرکتی در طول دیسک گردان حرکت می کنه تا هِد head بتونه اطلاعات رو از روی دیسک بخونه . اون چیزی که باعث حرکت این بازو میشه ، همین موتور محرک یا در واقع Voice Coil هست . دلیل اینکه بهش می گن Voice Coil اینه که کارش دقیقا مثل سیم پیچ موجود در اسپیکر هاست که باعث حرکت اسپیکر میشه . اساس کارش اینجوریه که یه سیم پیچ داخل یه میدان مغناطیسی دائمی قرار گرفته . جهت جریان ، مشخص می کنه که بازو به کدوم سمت حرکت کنه و شدت جریان هم مشخص میکنه که بازو چقدر حرکت کنه .

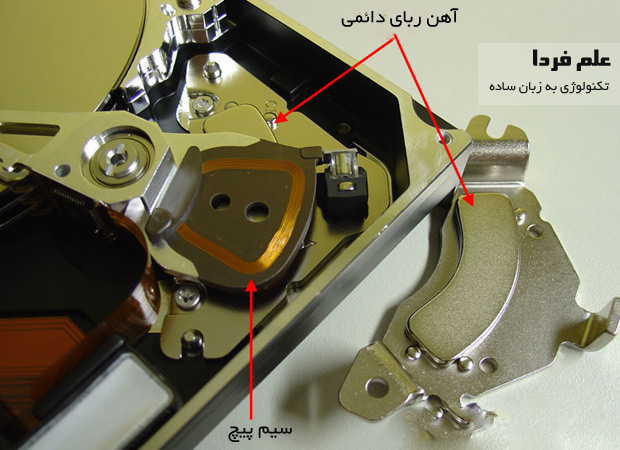

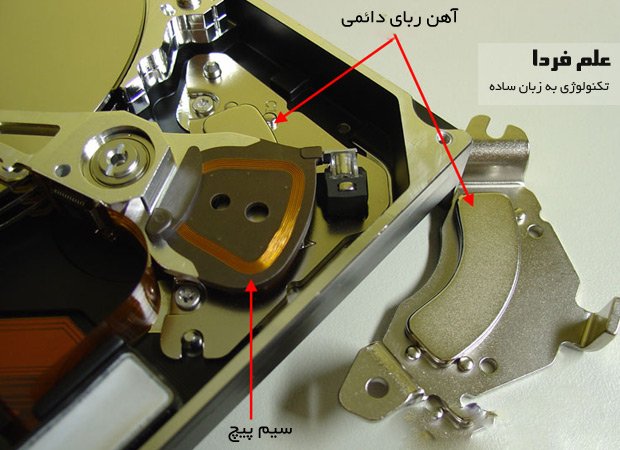

voice coil در هارد درایو HDD

voice coil در هارد درایو HDD

■ فیلتر هوا در هارد

داخل هارد دیسک ها ، یه فیلتر هوا هم میذارن تا ذرات مایکروسکپی و ریز هوا رو به خودش بگیره و روی پلتر ها نشینه . ضمنا این فیلتر کمک می کنه تا فشار هوا در داخل و بیرون از هارد برابر بشه .

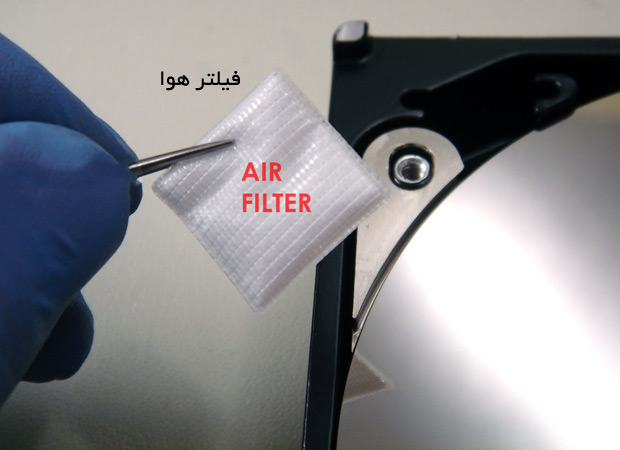

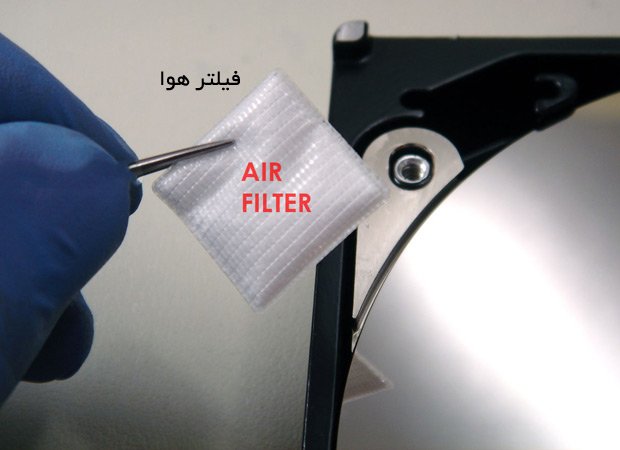

فیلتر هوا در هارد درایو HDD

فیلتر هوا در هارد درایو HDD

خب دوستان باز هم میشد که در مورد قطعات داخلی هارد HDD توضیح بدم اما دیگه از حوصله تون خارج میشد . هدف این بود که یه ذهنیت کلی در مورد قطعات داخلی هارد پیدا کنید .
