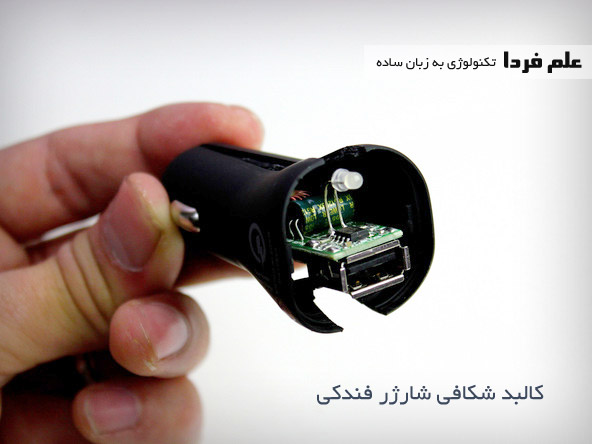

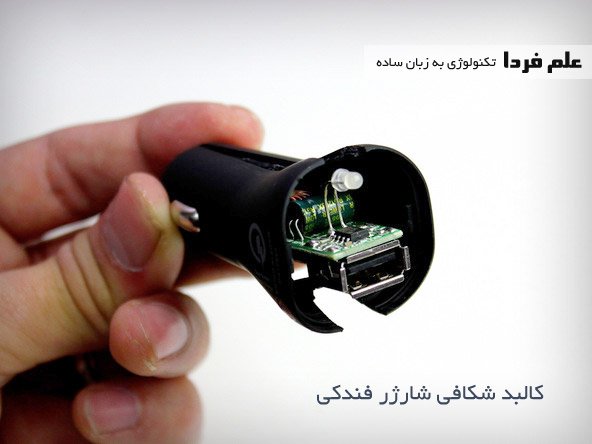

کالبد شکافی شارژر فندکی ، قطعات داخلی
تاریخ انتشار : ۰۸ اردیبهشت ۱۳۹۵تو پست قبلی یعنی ” شارژر فندکی چیست ، راهنمای خرید شارژر فندکی ” گفتم که شارژر فندکی چیه و نکات مهم در مورد خریدش رو توضیح دادم . حالا تو این پست می خوام بگم که داخل یه شارژر فندکی چه قطعاتی وجود داره و چه چیزی باعث میشه که برق 12 ولت ماشین به 5 ولت تبدیل میشه .
کالبد شکافی شارژر فندکی – مدار داخلی

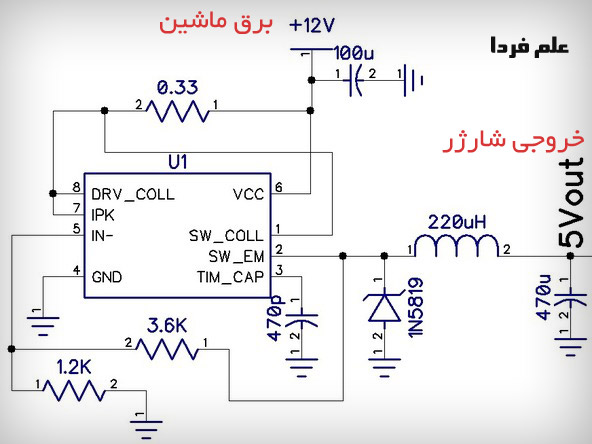

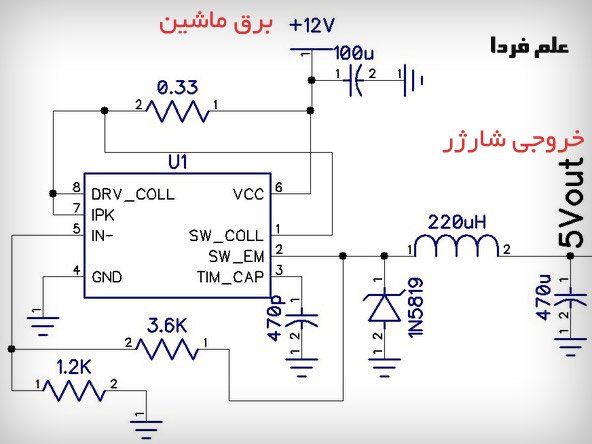

هر شارژر فندکی می تونه ولتاژ و جریان مخصوص به خودش رو داشته باشه و از نظر ظاهری هم فرق داشته باشه . اما اساس کار شارژر فندکی بر پایه مبدل DC به DC هست که در ادامه بیشتر توضیح میدم . تمام شارژر های فندکی مداری مثل شکل زیر دارن . یعنی یه کنترلر سوئیچینگ و یه مدار کاهنده ولتاژ ( دیود ، سلف و خازن ) .
در مدار بالا ، U1 آی سی کنترل کننده سوئیچ هست . سلف ، دیود و خازن هم با همدیگه تشکیل مدار کاهنده ولتاژ رو میدن ( مبدل باک Buck Converter ) . این قطعات در تمام شارژر های فندکی باید باشن .

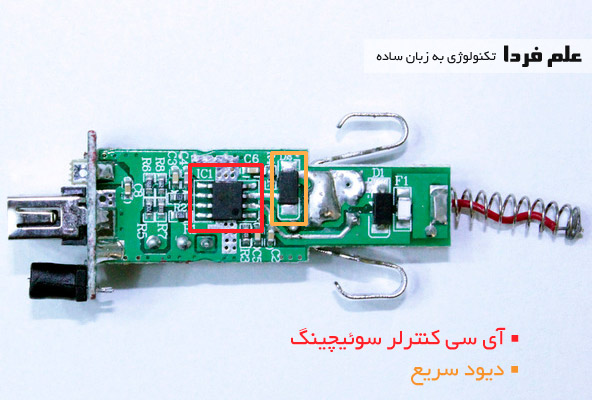

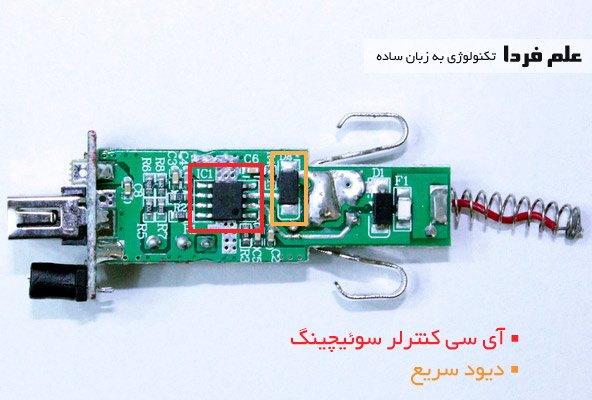

قطعات داخلی شارژر فندکی – کنترل سوئیچینگ
تو تمام شارژر های فندکی باید یه قطعه الکترونیکی باشه که ولتاژ 12 ولت رو به 5 ولت تبدیل کنه و جریان الکتریکی رو هم کنترل کنه . همین الان شما می تونید به صورت دست ساز هم یه شارژر فندکی بسازید ، کافیه یه آی سی رگولاتور 5 ولتی مثل 7805 داشته باشید تا ولتاژ 12 ولتی رو به 5 ولت تبدیل کنید . اما مسائلی مثل کنترل جریان و همینطور راندمان کاری خیلی مهمن . ضمن اینکه در رگولاتور سوئیچینگ ، ترانزیستور ها همیشه روشن نیستن و این می تونه به کاهش توان مصرفی کمک کنه .
در بیشتر شارژر های فندکی یه قطعه به نام MC34063 استفاده شده که در واقع یه کنترلر سوئیچینگ هست . از این قطعه در مدارات تبدیل DC به DC استفاده میشه . کار اصلی مبدل DC به DC اینه که ولتاژ و جریان ورودی که 12 ولت 60 آمپر هست رو به یه مقدار ولتاژ و جریان دیگه تبدیل کنه . مثلا شارژر گوشی برق شهر AC رو به DC تبدیل می کنه ( اونجا هم از سوئیچینگ استفاده میشه ) یا مثلا شارژر فندکی ، ولتاژ DC ماشین رو به ولتاژ 5 ولت با جریان 2 یا 1 آمپر تبدیل میکنه ( مقدار جریان می تونه متغیر باشه ) . یعنی یه ولتاژ مستقیم رو به یه ولتاژ مستقیم با مقدار متفاوت تبدیل می کنه . مبدل DC به DC در دو مدل کاهنده و افزاینده وجود داره . مثلا تو شارژر فندکی از مدل کاهنده استفاده میشه یعنی ولتاژ رو کم می کنه . در شکل زیر نمونه ای از کنترل کننده سوئیچ رو می بینید .
این سوئیچ که میگم باید باشه تا مقدار ولتاژ و جریان خروجی رو کنترل کنه و البته راندمان کار بالا بره . در ادامه بیشتر توضیح میدم فقط اینو بدونید که یه قطعه سوئیچ کننده مثل ترانزیستور با سرعت بالا کار سوئیچ رو انجام میده و توسط یه آی سی مثل MC34063 ( تصویر بالا ) کنترل میشه .

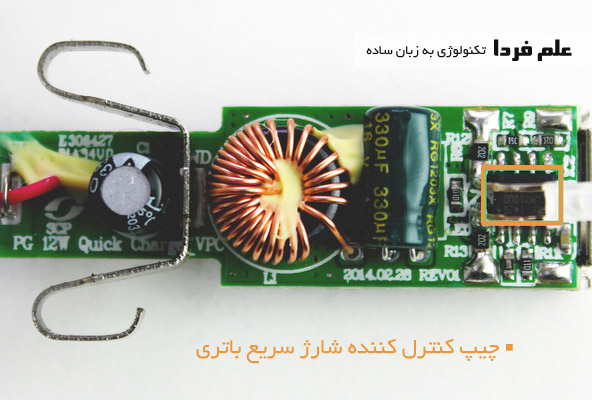

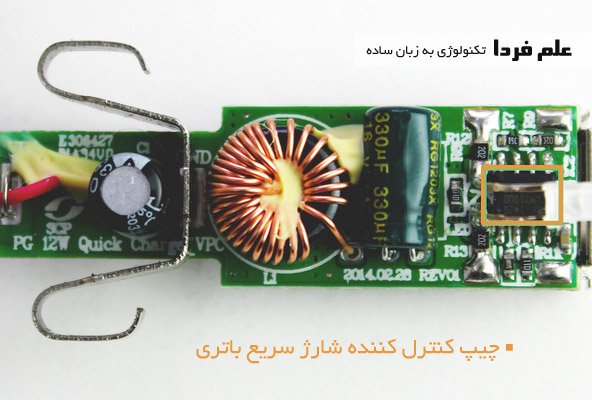

قطعه دیگه ای که تو بعضی از شارژر های فندکی گرون قیمت تر و معتبر تر استفاده میشه ، آی سی کنترل کننده شارژ باتری هست . مثلا شارژر فندکی زیر ، آی سی کنترل شارژ باتری داره در واقع برای شارژ سریع یا Quick Charge در نظر گرفته شده . تفاوت شارژر فندکی چینی و تقلبی با شارژر فندکی معتبر تو همین چیزاست !

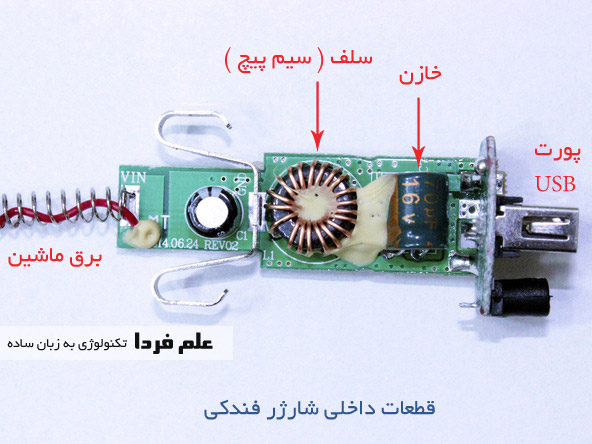

کالبد شکافی شارژر فندکی – خازن و سلف و دیود

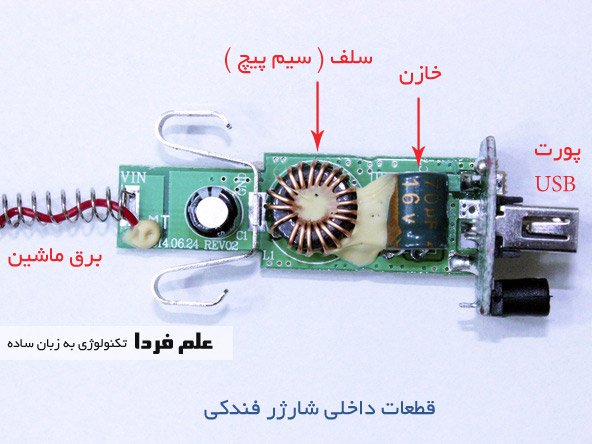

جدای از آی سی کنترل شارژ و آی سی مرکزی که سوئیچینگ رو کنترل می کنه ، 3 تا قطعه دیگه هم توی شارژر فندکی استفاده میشه . اینجا نمیشه در مورد نحوه کار و دلیل استفاده این قطعات ( دیود ، سلف و خازن ) خیلی مفصل توضیح بدم اما کوتاه میگم که متوجه بشید .
اون آی سی مرکزی رو ساختن که با کمترین قطعات خارجی بشه مدار مبدل DC به DC رو ساخت اما همیشه سه تا قطعه هستن که بیرون از اون آی سی MC34063 باید طراحی بشن . دلیل استفاده از این 3 تا قطعه اینه که در خروجی همیشه به صورت پیوسته جریان و لتاژ داشته باشیم و البته مقدار دلخواه . مدار زیر رو نگاه کنید :
دیود رو ، در شکل بالاتر مشخص کرده بودم .

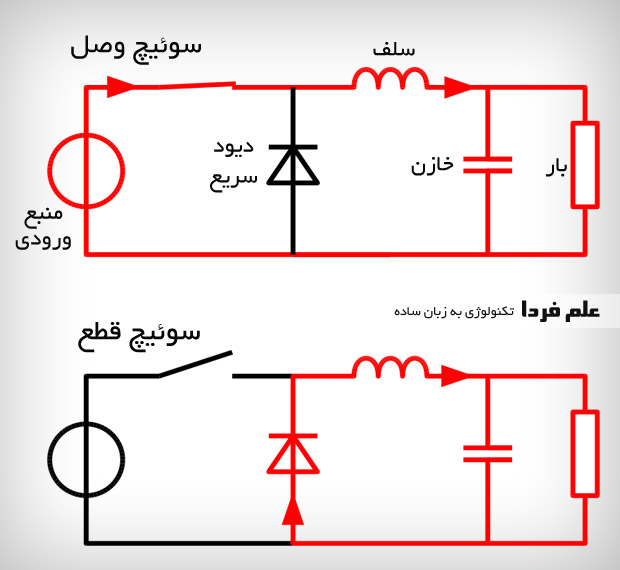

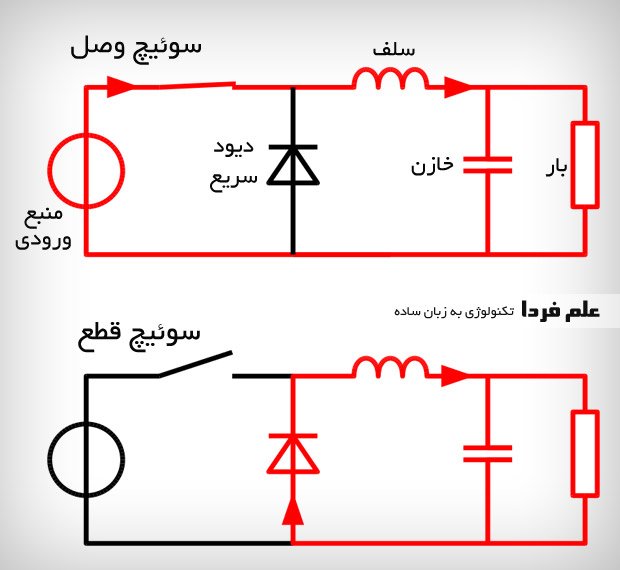

در مدارات سوئیچینگ ، همونطور که از اسمش بر میاد ، یه سوئیچ هست که هی باز و بسته میشه و بر اساس این باز و بسته شدن سوئیچ ، مقدار خروجی تنظیم میشه . پس ما دو تا حالت مختلف داریم : یا سوئیچ بازه یا بسته . مدار زیر رو نگاه کنید :
موقعی که سوئیچ بسته است ، جریان از طریق سلف به بار می رسه ، سلف و خازن تو همین مرحله شارژ میشن ( بسته به مدت زمان بسته بودن سوئیچ ) . موقعی که سوئیچ باز میشه ، مدار از طریق دیود بسته میشه و انرژی سلف که قبلا ذخیره شده بود ، از طریق دیود به خازن می رسه و خازن دوباره شارژ میشه . موقعی که کلید قطعه ، اون سلف حکم منبع ولتاژ رو داره . در این مدار ، به خاطر قطع و وصل مکرر سوئیچ ، فرصت کافی برای شارژ کامل سلف وجود نداره به همین دلیل همیشه ولتاژ سلف کمتر از ولتاژ ورودیه . اینجوری میشه که با اعمال فرمول های خاص ریاضی و محاسبه مقدار سلف و خازن ، می تونیم ولتاژ 12 ولت رو به 5 ولت تبدیل کنیم . ( داستانش مفصله نمیشه اینجا دقیق توضیح داد )
دیودی که در مدارات سوئیچینگ استفاده میشه از نوع دیود فوق سریع هست ( قبلا در موردش توضیح دادم حتما بخونید ) . چون فرکانس کار بالاست و باید سریع عمل کنه به این دیود ، دیود هرزگرد هم میگن . در بعضی مواقع لازم میشه که جریان زیادی از دیود عبور کنه چون انرژی سلف ممکنه زیاد باشه ، به خاطر همین ، به جای دیود از ترانزیستور مسفت استفاده می کنن که کار همین دیود رو انجام میده .
تا همینجا کافیه چون بیشتر از این بخوام توضیح بدم دیگه تو حوصله این پست نیست اما تا همینجا بدونید که مدار داخلی شارژر فندکی ، در واقع یه مبدل DC به DC هست که از آی سی سوئیچینگ استفاده می کنه و سه تا قطعه دیود ، سلف و خازن داره که سیگنال خروجی رو تامین می کنن . حالا یه سری از شارژر های فندکی قطعات دیگه ای مثل LED هم می زنن ، یه سری ها شاید نمایشگر LCD داشته باشن اما قطعات داخلی اصلی شارژر فندکی آی سی سوئیچینگ ، سلف ، خازن و دیود هستن . البته قطعات دیگه ای مثل مقاومت و خازن های نویز گیر هم هستن که باید جداگونه توضیح داده بشن .
