HDMI ARC چیست ؟ طرز کار و عملکرد HDMI ARC

تاریخ انتشار : 06 آبان 1395

قبلا به طور مفصل در مورد کابل و پورت HDMI توی علم فردا توضیح دادیم و امروز می خوام بگم که HDMI ARC چیه . چون احتمال زیاد روی تلویزیون یا سیستم صوتی شما همچین پورتی وجود داره و دیدید .

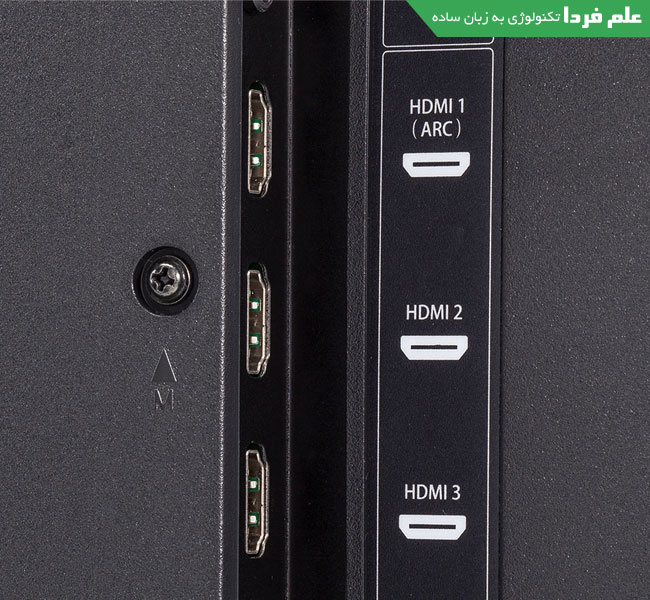

HDMI ARC چیست ؟

HDMI ARC چیست ؟

HDMI ARC چیست ؟

جدیدا روی تلویزیون ها یه پورت هست که نوشته HDMI ARC . همه می دونیم که HDMI چیه اما اون ARC که همراهش میاد ، کلا قضیه رو عوض میکنه . ARC مخفف Audio Return Channel هست به معنی کانال برگشت صدا . هدف اصلی از HDMI ARC اینه که صدا از تلویزیون از طریق کابل HDMI به سیستم صوتی برگرده تا یه کابل صدا مثل کابل اپتیکال و یا کابل AUX از سیستم صوتی کم بشه . روش کارش رو در ادامه توضیح میدم .

کاربرد HDMI ARC

همونطور که گفتم ، HDMI ARC واسه اینه که صدا ، به صورت رفت و برگشتی انجام بشه . تو حالت عادی واسه اینکه صدای تلویزیون رو از سیستم صوتی گوش کنید حتما باید از کابل دو فیش قرمز و سفید و یا کابل اپتیکال استفاده کنید اما با وجود HDMI ARC می تونید تصویر رو از سیستم صوتی ( معمولا دی وی دی پلیر یا بلوری پلیر ) به تلویزیون بدید و صدا رو هم همزمان با همون کابل پس بگیرید . پس این کابل دو تا کار می کنه . یکی اینکه تصویر دی وی دی پلیر رو به تلویزیون منتقل می کنه و دوم اینکه موقعی که تلویزیون نگاه می کنید می تونید صدا رو با کیفیت بهتر از سیستم صوتی گوش کنید .

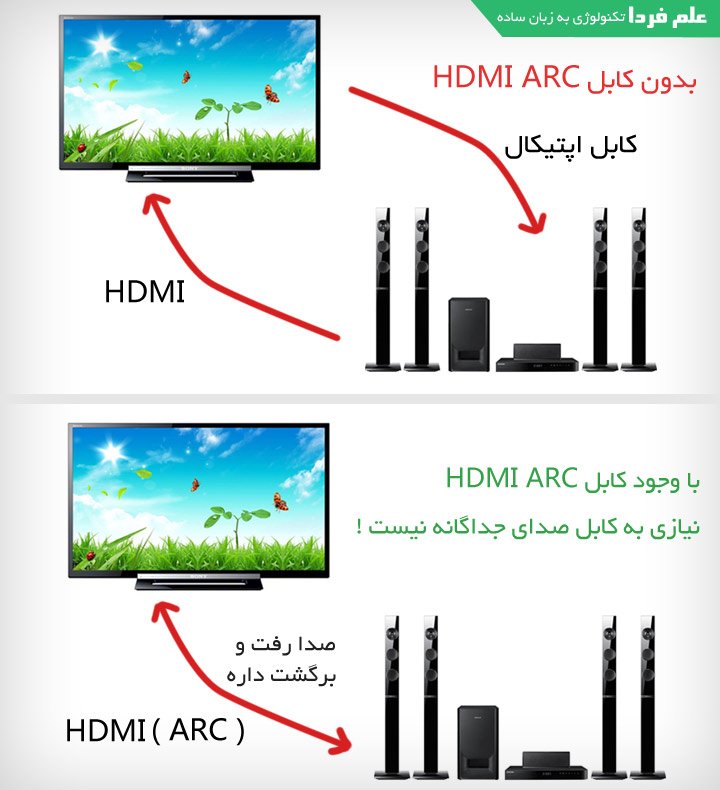

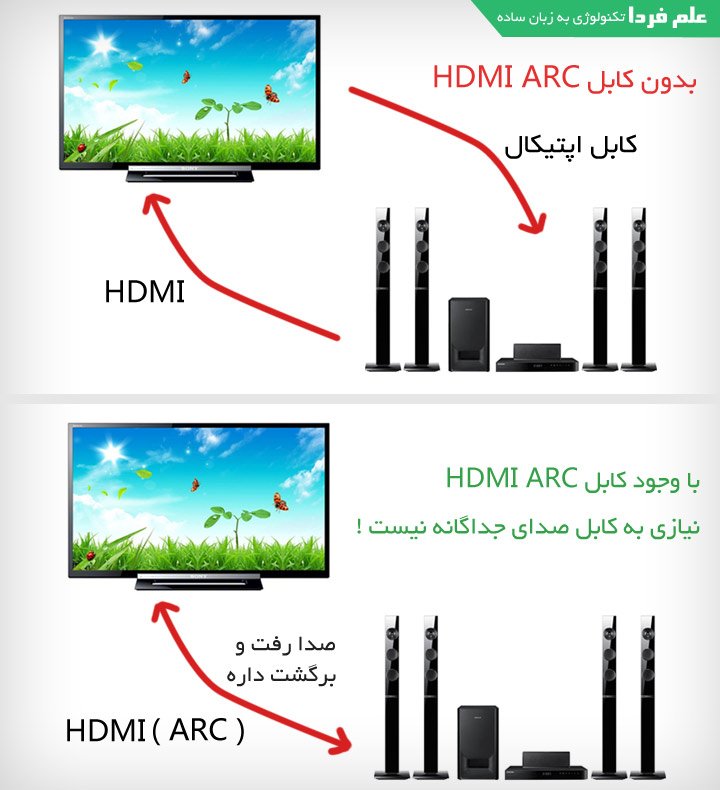

کاربرد پورت HDMI ARC

کاربرد پورت HDMI ARC

اگه کابل HDMI ARC نبود ، واسه اینکه صدای تلویزیون رو از سیستم صوتی گوش کنید ، باید حتما یه کابل صدای جداگونه می خریدید . قطعا هرچی کابل کمتری دور و بر تلویزیون و میزش باشه ، نمای بهتری داره و سردرگمی کمتره .

کاربرد دیگه HDMI ARC اینه که می تونید چنتا دستگاه ( لپ تاپ ، کنسول بازی ، گوشی و … ) رو به تلویزیون وصل کنید و تلویزیون رو به سیستم صوتی . اینجوری با کنترل تلویزیون ، می تونید خیلی راحت صدای همه دستگاه ها رو کنترل کنید .

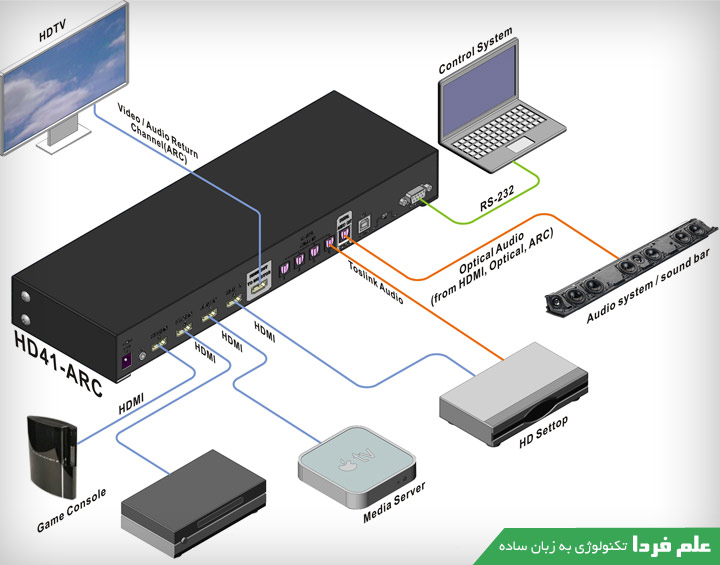

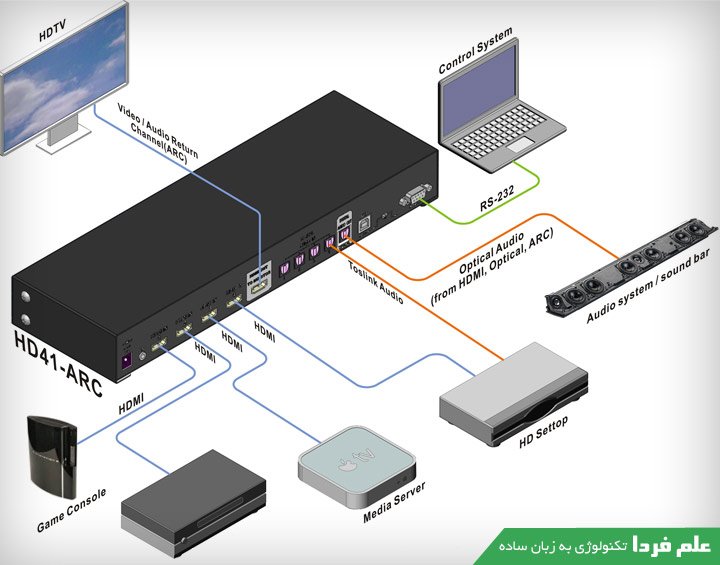

سوئیچ HDMI ARC

سوئیچ HDMI ARC

تفاوت HDMI با HDMI ARC

اصن فکر کردین که چه چیزی باعث میشه که یه پورت HDMI معمولی با یه پورت HDMI ARC متفاوت میشه ؟ چون از نظر ظاهری هیچ فرقی بین شون نیست ، ضمن اینکه کابل HDMI خاصی هم نیاز نیست فقط باید کابل جدید باشه . وگرنه اینجوری نیست که بگن برای اتصال ARC حتما باید فلان کابل مخصوص استفاده شه ، نه ! یه کابل HDMI معمولی کافیه . پس تفاوت تو چیه ؟

تفاوت HDMI با HDMI ARC اینه که دو تا پایه ( پین ) که روی HDMI معمولی استفاده نمیشن ، توی HDMI ARC مورد استفاده قرار گرفتن . یکی پایه 14 و یکی هم پایه 19 . پایه 14 که No Connected بود و پایه 19 هم پایه Hot Plugged Detect هست . هر چیزی که hot plugged باشه ، بدون نیاز  به خاموش کردن دستگاه شناسایی میشه . مثلا موقعی که شما یه فلش مموری USB رو به کامپیوتر یا لپ تاپ می زنید ، سریع شناسایی میشه بدون اینکه کامپیوتر رو ریست یا خاموش کنید ، اما اگه یه کارت گرافیک رو نصب کنید ، باید حتما دستگاه مجددا راه اندازی بشه تا اونو بشناسه . پس USB یه نمونه از دیوایس Hot Plugged هست . ویژگی HDMI ARC هم بدون خاموش کردن تلویزیون شناسایی میشه و این مسئله بخاطر وجود پایه 19 توی HDMI ARC هست .

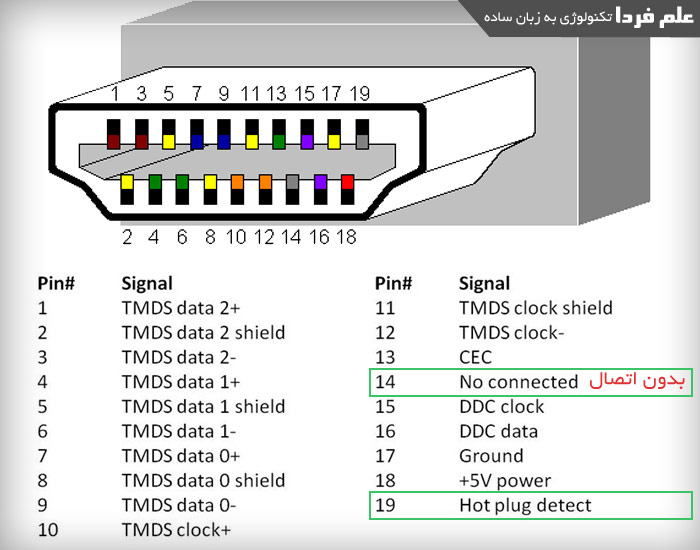

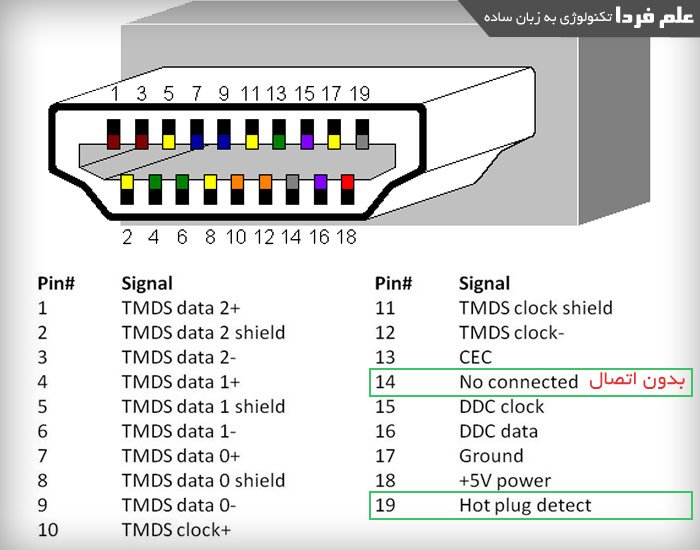

پین بندی کابل HDMI ARC

پین بندی کابل HDMI ARC

طرز استفاده از HDMI ARC

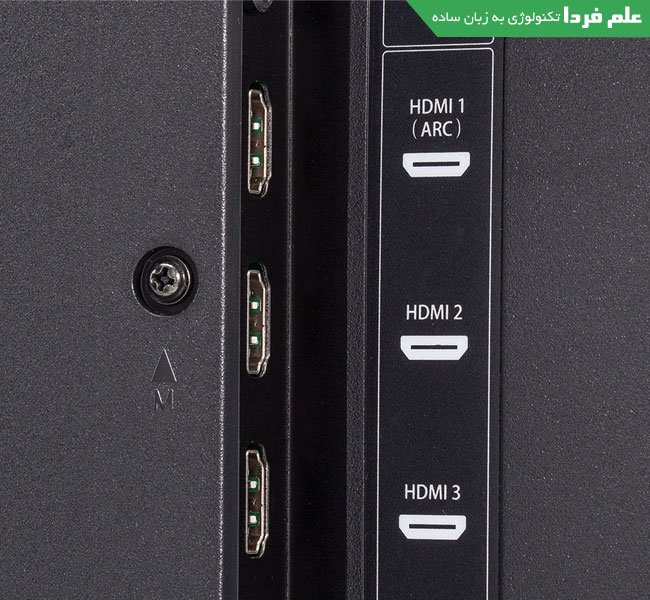

برای اینکه از قابلیت آرک در HDMI استفاده کنید ، تلویزیون و سیستم صوتی شما باید پورت مخصوص HDMI ARC رو داشته باشه . اگه پورت های تلویزیون یا سیستم صوتی تون رو نگاه کنید ، باید یه پورت مثل شکل زیر وجود داشته باشه . معمولا کنار واژه HDMI واژه ARC هم نوشته میشه .

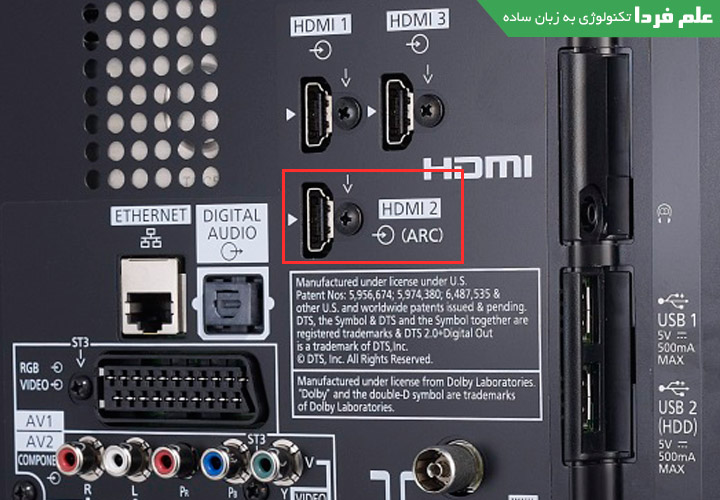

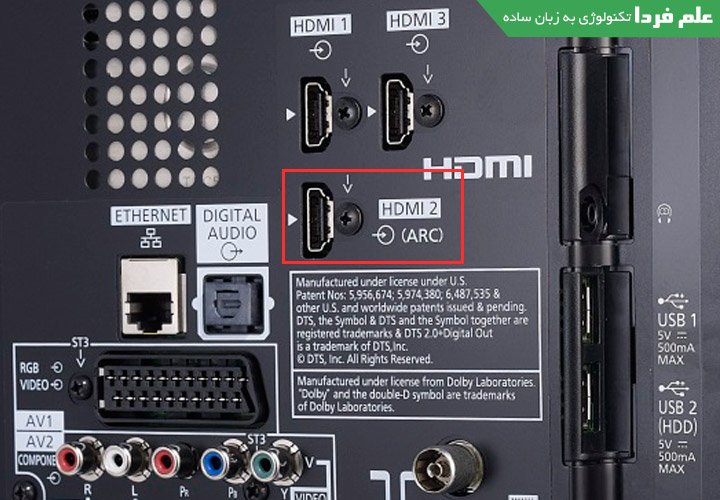

پورت HDMI ARC روی تلویزیون

پورت HDMI ARC روی تلویزیون

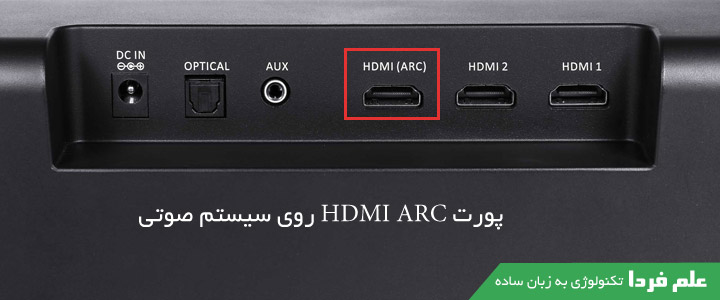

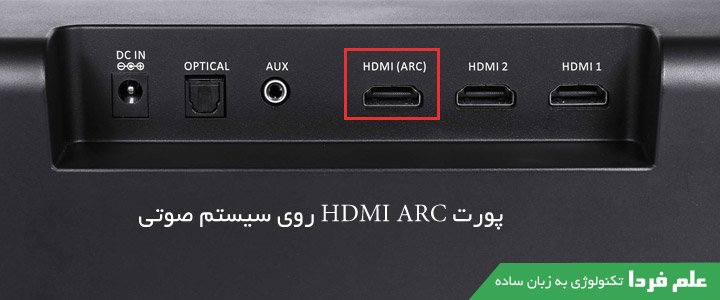

در شکل زیر ، پورت HDMI ARC رو روی یه سیستم صوتی می بینید .

پورت HDMI ARC روی سیستم صوتی

پورت HDMI ARC روی سیستم صوتی

بعضی از شرکت ها هم واژه ARC رو می نویسن اما تعداد این شرکت های سازنده خیلی خیلی کمه ! به هر حال هم گیرنده و هم فرستنده باید از قابلیت HDMI ARC پشتیبانی کنن . اما کابل HDMI چی ؟ کابل HDMI ورژن 1.4 به بعد از ویژگی HDMI ARC پشتیبانی می کنه یعنی شما هر کابل HDMI ای که الان بخرید از ARC پشتیبانی می کنه . اصل قضیه توی چیپست های فرستنده و گیرنده اتفاق میفته . کابل فقط حامل اطلاعات هستش .

کابل HDMI رو به پورت HDMI ARC تلویزیون وصل می کنید ، یه سر کابل رو هم به پورت HDMI ARC سیستم صوتی . تا اینجا از نظر فیزیکی ، اتصال برقراره . حالا باید برید توی تنظیمات تلویزیون تا ویژگی HDMI ARC و همینطور سیستم صوتی رو معرفی کنید . معمولا توی تنظیمات یا Settings و یا تنظیمات صدا و یا تنظیمات HDMI وجود داره . به هر حال باید توی تنظیمات تلویزیون و سیستم صوتی ، دنبال گزینه HDMI ARC و یا CEC بگردید . CEC مخفف Consumer Electronics Control هست به معنی کنترل لوازم الکترونیکی . یعنی تلویزیون می تونه مرکز کنترل صوتی دستگاه های مختلف باشه . اینجوری شما می تونید صدای چندتا دستگاه رو فقط با کنترل تلویزیون خودتون کنترل کنید .

در انتها لازمه بگم که HDMI ARC شاید نتونه کیفیت صدای دیجیتال سوراند رو منتقل کنه چون پهنای باند محدودی داره . باید تست کنید .

خب دوستان اگه تجربه ای در مورد کابل اچ دی ام آی ARC دارید حتما تو قسمت نظرات علم فردا بفرمایید تا بقیه کاربران علم فردا هم استفاده کنن .
