پورت USB  که جلوی کیس تعبیه میشه در بسیاری از موارد بلا استفاده هست و این مسئله بیشتر به خاطر اینه که افراد نمی دونن پورت USB جلوی کیس رو چگونه روی مادربورد نصب کنن  . هر بار که با پورت USB کار دارن ، کیس رو جلو می کشن  و فلش و یا وسیله USB خودشون رو به پورت USB پشت کیس می زنن و یا از کابل افزایش USB استفاده می کنن . کابل افزایش USB کابلیه که از 1 طرف به پورت USB پشت کیس می خوره و طرف دیگش که پورت USB مادگی است به جلوی میز کامپیوتر میاد و شما به راحتی یک پورت USB در اختیار دارید . اما نصب پورت USB جلوی کیس انقدرها هم که فکر می کنید سخت نیست . کافیست ادامه این پست رو بخونید تا به صورت تصویری بهتون آموزش بدم که سیم بندی پورت USB جلوی کیس چجوریه و چطور روی مادربورد نصب میشه .

سیم بندی پورت USB جلوی کیس

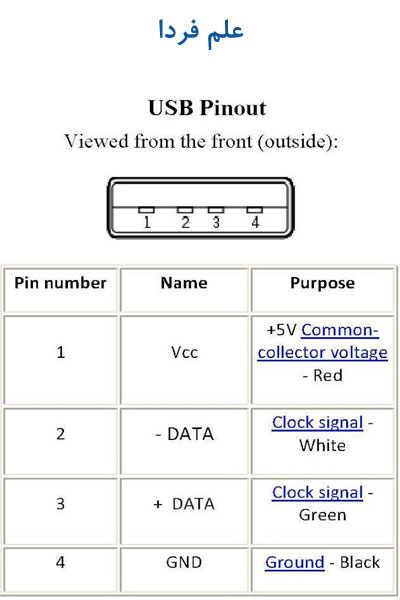

در حالت کلی و به صورت قراردادی ، USB دارای 4 پایه هست که 1 پایه تغذیه مثبت ، 1 پایه تغذیه منفی یا همون زمین ، 2 پایه هم برای انتقال اطلاعات هست . به شکل زیر دقت کنید :



پایه های کانکتور usb

پایه های کانکتور usb

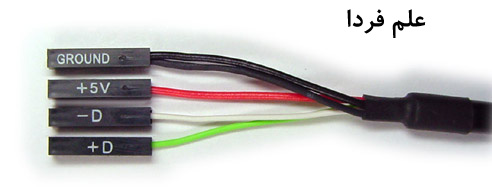

حالا سیم بندی و رنگ بندی سیمی که از پورت USB جلوی کیس روی مادربورد نصب میشه هم چند مدل داره در واقع شما وقتی درب کیس رو باز می کنید اون پایین مایینای کیس چند تا سیم بدون صاحب افتاده  که این شکلی اند :

این 1 مدلشه



سیم پورت usb جلوی کیس

سیم پورت usb جلوی کیس



اینم 1 مدله دیگس که به صورت به هم چسبیده و البته برای 2 عدد پورت طراحی شده :



جک پورت USB جلوی کیس

جک پورت USB جلوی کیس



کانکتور مخصوص پورت USB جلوی کیس روی مادربورد

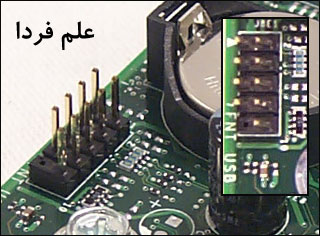

تقریبا میشه گفت در تمام مادربورد های جدید ، حداقل یک کانکتور مخصوص پورت USB جلوی کیس ، تعبیه شده که در 2 استاندارد مختلف هست . استاندارد اینتل و استاندارد گیگابایت . استاندارد اینتل خیلی خیلی بیشتر مورد استفاده قرار میگیره که در ادامه شکلش رو بهتون نشون میدم .



کانکتور مخصوص پورت USB جلوی کیس

کانکتور مخصوص پورت USB جلوی کیس

پایه های کانکتور پورت USB جلوی کیس روی مادربورد

پایه های کانکتور پورت USB جلوی کیس روی مادربورد



در اکثر مادربورد ها  این کانکتور در سمت راست پایین مادربورد ( کیس در حالت خوابیده  یا ایستاده به طرف شما)  قرار داره .

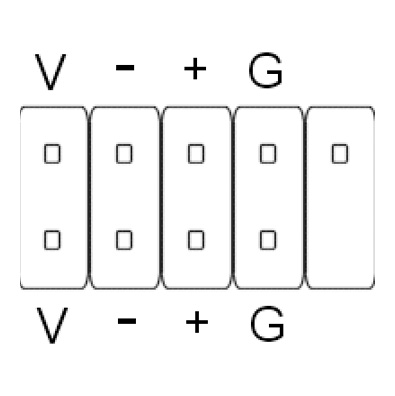

در عکس بالا اون 1 پایه که چیزی روش نوشته نشده بلا استفاده است و بقیه پایه ها هم کنارشون نوشته شده که برای چه چیزی طراحی شدن . حالا اون دو تا مدل سیمی که ابتدای پست نشون دادم رو باید به این کانکتور بزنید . اگه مدل اولی باشه ( اون 4 سیمیه ) سیم ها رو نظیر به نظیر به کانکتور بزنید مثلا سیم 5V+ باید به پایه V بخوره و …

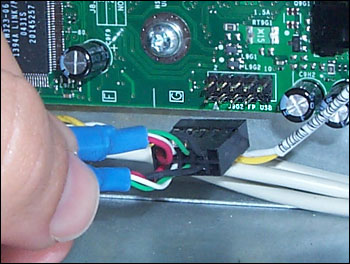

اگه مدل دوم باشه که کارتون خیلی ساده تر میشه فقط باید اون جک رو داخل پایه های کانکتور بزنید . مدل دومی جوری طراحی شده که فقط به 1 شکل درون کانکتور جا میره .



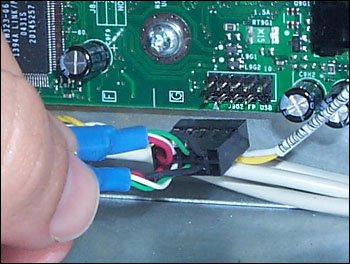

نصب کانکتور پورت USB روی مادربورد

نصب کانکتور پورت USB روی مادربورد

کل داستان همین بود .
