مقاومت معادل یا مقاومت کل یکی از مسائلی هستش که توی الکترونیک و برق خیلی استفاده میشه ! بخاطر همین مسئله تو این پست روش های مختلف محاسبه مقاومت معادل در حالت های مختلف رو توضیح میدم با من همراه باشید .

مقاومت الکتریکی چیه ؟

قبل از هر چی یه توضیح مختصر مفید درباره مقاومت الکتریکی به زبون ساده مقاومت الکتریکی یعنی مقاومت یه ماده در برابر عبور جریان الکتریکی . فرض کنید تو اتوبان همت ماشین ها روان دارن حرکت میکنن جلوتر یه پلیس یه مانع میذاره که ایست بازرسی کنه ، حالا دیگه ماشین ها باید یکی یکی از مسیر رد بشن و ترافیک ایجاد میشه ، اون مانع ، نقش مقاومت رو داره و ماشین ها نقش جریان الکتریکی . اینجا نمیخوام زیاد وارد بحث بشم چون مفصله ! هر ماده در دنیا مقاومت مخصوص به خودش رو داره مثلا فلز مس مقاومت کمی داره ( بخاطر همین توی سیم ها استفاده میشه ) اما آهن مقاومت بیشتری داره ! مقاومت الکتریکی رو با اهم نشون میدن ، مثلا میگن مقاومت این ماده 20 اهم هستش . نماد اهم اینه : Ω مثلا میگن 20Ω

توی الکترونیک یه قطعه هست به نام مقاومت که کارش اصن همینه که در برابر عبور جریان مقاومت کنه . تو انگلیسی به این قطعه میگن Resistor . شکل زیر رو ببینید :

مقاومت الکتریکی - نماد مقاومت در مدار الکتریکی

مقاومت الکتریکی – نماد مقاومت در مدار الکتریکی

مقاومت معادل چیه ؟

بالاتر فهمیدیم که مقاومت چیه ، حالا بعضی وقتا لازمه که چندتا مقاومت رو کنار همدیگه استفاده کنیم ، تو این موارد مقاومت معادل میگیرن ، مثلا میگن این 4 تا مقاومت کنار همدیگه مجموعا انقد مقاومت دارن . به این مجموع مقاومت میگن مقاومت معادل و تو انگلیسی هم بهش میگن Equivalent Resistance .

آموزش زبان انگلیسی - ابراهیم درویش

آموزش زبان انگلیسی علم فردا

  • یه بار برای همیشه تلفظ انگلیسی رو یاد بگیر!
  • ■ آموزش گرامر انگلیسی از صفر تا صد!
  • ■ آموزش مکالمه انگلیسی درباره موضوعات کاربردی
  • ■ مبتنی بر انگلیسی امریکایی!
  • ■ بیش از 45 ساعت ویدیو آموزشی!!!
  • اطلاعات بیشتر + نمونه درس

اون دوستانی که الکترونیک و برق خوندن  خوب میدونن که مقاومت های سری و موازی رو چجوری معادل میگیرن اما من واسه دوستانی که نمیدونن میگم . ببینید توی الکترونیک ، وقتی چندتا مقاومت با هم سری میشن ، میتونیم همشونو باهم جمع کنیم و یه مقاومت معادل و کلی در نظر بگیریم . شکل زیرو ببینید :

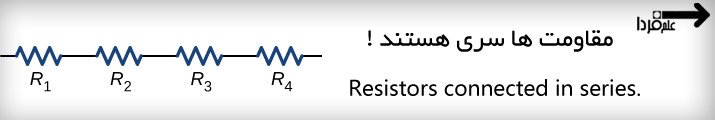

مقاومت الکتریکی در حالت سری

مقاومت الکتریکی در حالت سری

تو این حالت مقاومت معادل یا مقاومت کل از جمع کردن مقدار مقاومت ها حساب میشه . فرمولش این شکلیه :

Req : R1 + R2 + R3 + …

فرض کنید تو شکل بالا مقاومت ها به ترتیب 5 اهم ، 4 اهم ، 6 اهم و 10 اهم باشن ، خب مقاومت معادل چقدر میشه ؟ طبق فرمول بالا باید این مقادیر رو با هم جمع کنیم ، پس مقاومت کل میشه 25 اهم ! به همین سادگی .

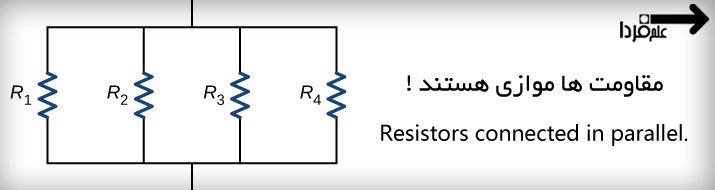

شکل بالا برای حالت سری بود حالا شکل پایین حالت موازی مقاومت ها رو نشون میده :

مقاومت الکتریکی در حالت موازی

مقاومت الکتریکی در حالت موازی

تو حالتی که فقط دو تا مقاومت موازی باشن ، میتونیم از فرمول زیر مقاومت معادل رو بدست بیاریم :

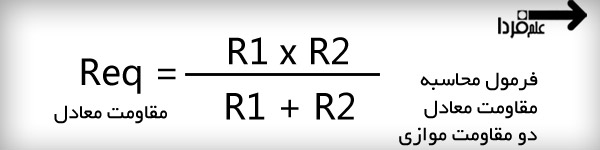

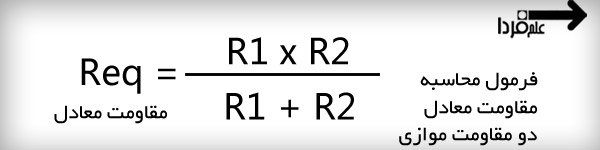

فرمول مقاومت معادل دو مقاومت موازی

فرمول مقاومت معادل دو مقاومت موازی

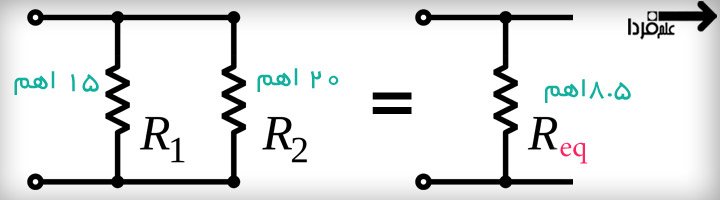

مثلا تو شکل زیر دو تا مقاومت موازی داریم ، یکی 15 اهم و یکی هم 20 اهم . واسه بدست اوردن مقاومت معادل این دو تا ، طبق فرمول بالا اول تو هم ضرب شون میکنیم که میشه 300 ، حالا با هم جمعشون میکنیم که میشه 35 . حالا 300 تقسیم بر 35 میشه 8.5 . پس مقاومت معادل این دو تا مقاومت موازی میشه 8.5 اهم . یعنی شما چه دو تا مقاومت 20 و 15 اهمی رو با هم موازی کنید و چه فقط یه دونه مقاومت 8.5 اهمی بذارید فرقی نمیکنه !

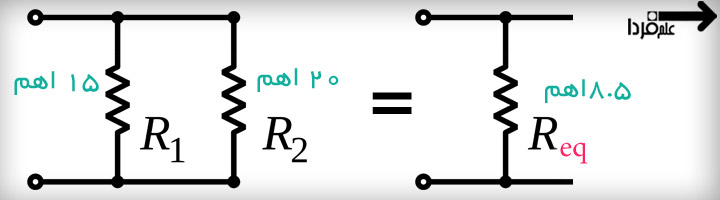

مقاومت معادل دو مقاومت موازی

مقاومت معادل دو مقاومت موازی

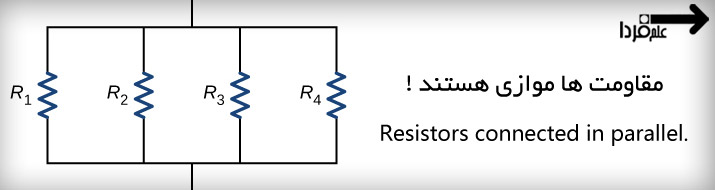

تو حالتی که چند تا مقاومت با هم موازی باشن ، مقاومت معادل رو طبق فرمول زیر حساب میکنن :

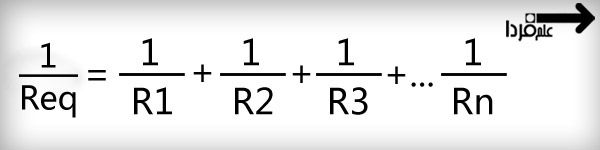

فرمول محاسبه مقاومت معادل چند مقاومت موازی

فرمول محاسبه مقاومت معادل چند مقاومت موازی

تو فرمول بالا فقط کافیه که مخرج مشترک گرفتن رو بلد باشید بقیش دیگه جا گذاری اعداده !

سه تا نکته ریز اما مهم هم بگم :

■ اگه دو تا مقاومت با مقدار یکسان موازی باشن ، مقاومت معادل شون میشه نصف اون مقدار . مثلا اگه دو تا مقاومت 10 اهمی موازی باشن ، مقاومت معادل میشه 5 اهم ، یا اگه دو تا مقاومت 20 اهمی موازی باشن ، مقاومت کل میشه 10 اهم .

■ حالا اگه چندتا مقاومت با مقدار مساوی موازی باشن ، مقاومت کل اینجوری بدست میاد : مقدار یکی از مقاومت ها تقسیم بر جمع تعداد مقاومت ها ! مثلا فرض کنید 4 تا مقاومت 5 اهمی موازی شدن ، مقاومت کل میشه 5 تقسیم بر 4 که میشه 1.25 اهم . یه مثال دیگه ، مثلا 6 تا مقاومت 18 اهمی موازی داریم ، مقاومت کل میشه 18 تقسیم بر 6 که میشه 3 اهم .

■ تو حالت موازی ، همیشه ، تاکید میکنم همیشه مقاومت معادل از کمترین مقاومت موازی ، کمتر در میاد . مثلا دو تا مقاومت 4 اهم و 6 اهم موازی ان ، مقاومت کل قطعا از 4 اهم کمتر در میاد . یا مثلا سه تا مقاومت 20 اهم و 40 اهم و 3 اهمی موازی ان ، مقاومت کل قطعا از 3 اهم کمتر در میاد .

مقاومت معادل سری موازی مختلط

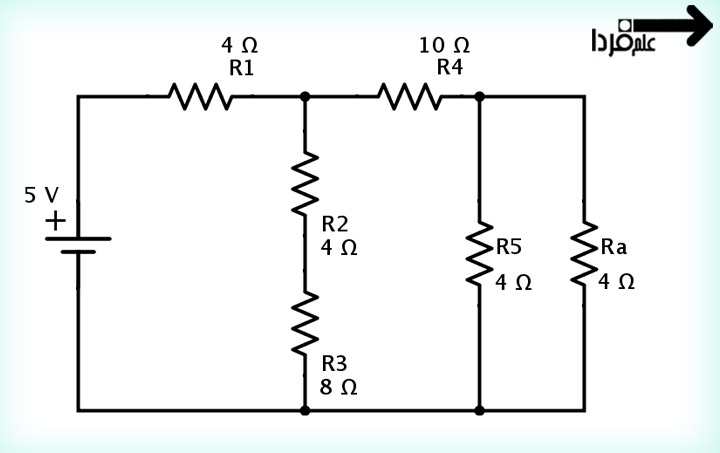

یه وقتایی هم هس که مقاومت ها سری و موازی میشن ، تو این حالت باید مقاومت های سری رو باهم معادل کنیم ، مقاومت های موازی رو هم با هم و تا اخرین مقاومت ادامه بدیم تا به مقاومت معادل برسیم . شکل زیرو ببینید ، مقاومت ها به صورت مختلط یعنی سری و موازی بسته شدن !

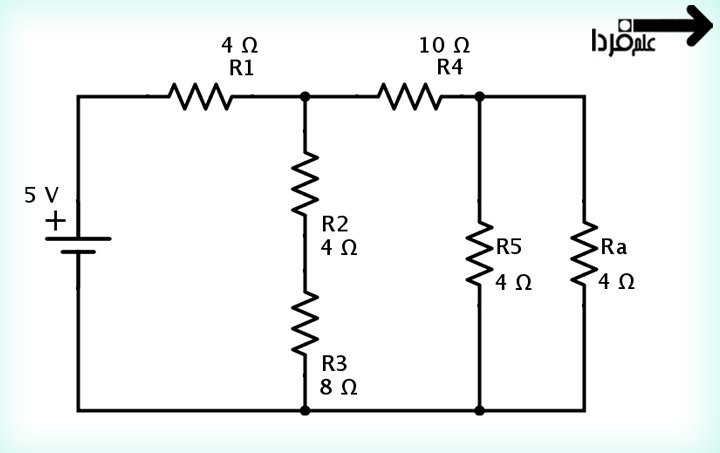

مقاومت های سری موازی مختلط

مقاومت های سری موازی مختلط

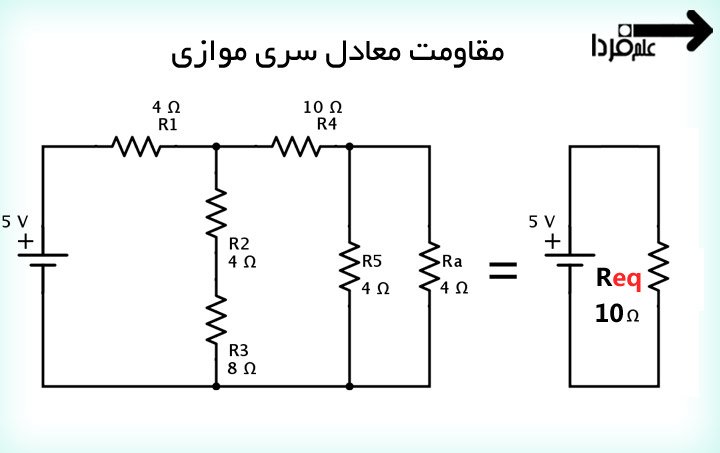

در شکل بالا از سمت راست حساب میکنیم میریم سمت چپ . دو تا مقاومت 4 اهمی موازی شدن ، مقاومت معادل شون چند میشه ؟ میشه 2 اهم . حالا این مقاومت با مقاومت 10 اهمی یعنی R4 سری میشه . پس مقاومت معادلشون میشه 10 به اضافه 2 یعنی 12 اهم . حالا دو تا مقاومت R2 و R3 با هم سری هستن جمع شون میشه 12 اهم و با این 12 اهمی که تا اینجا دراوردیم موازی میشه که مقاومت معادلشون میشه 6 اهم . حالا این 6 اهم با اون مقاومت 4 اهمی یعنی R1 سری هستش پس مقاومت کل مدار بالا میشه 4 به اضافه 6 که میشه 10 اهم . پس این مدار با اون همه مقاومت رو میشه با یه مقاومت کل در نظر گرفت .

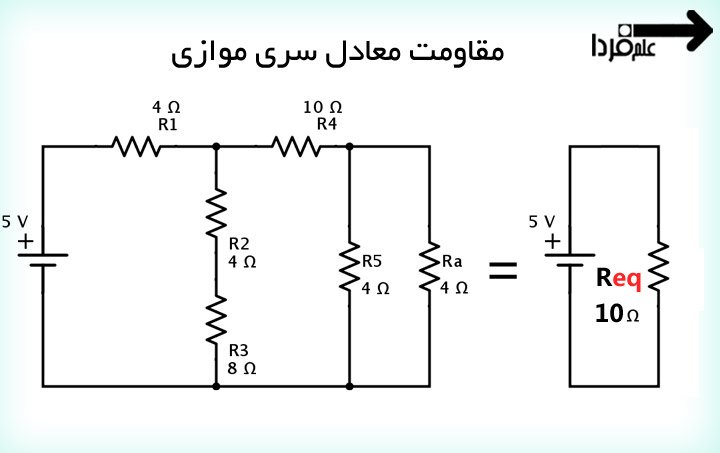

مقاومت معادل مدار سری موازی

مقاومت معادل مدار سری موازی

خب دوستان امیدوارم که این پست براتون مفید بوده باشه .
