فرق کابل شبکه رشته ای و کابل شبکه مفتول

تاریخ انتشار : ۲۳ بهمن ۱۳۹۴

انتخاب کابل شبکه و همینطور سوکت مناسب نقش مهمی در ایجاد یه شبکه سالم داره . در ادامه توضیح میدم که چه سوکتی برای چه نوع کابلی مناسبه .

کابل شبکه مفتولی

سیم مفتول یه سیم یک تیکه از یه فلز هستش که معمولا فلز مس رو انتخاب می کنن چون هم رسانایی خوبی داره هم انعطاف پذیری بالا . داخل کابل شبکه مفتول ، 8 تا سیم یک تیکه وجود داره . سیم مفتول انعطاف پذیری خوبی نداره به همین دلیل نباید جایی استفاده بشه که حرکت و چرخش و جابجایی زیاد داره .

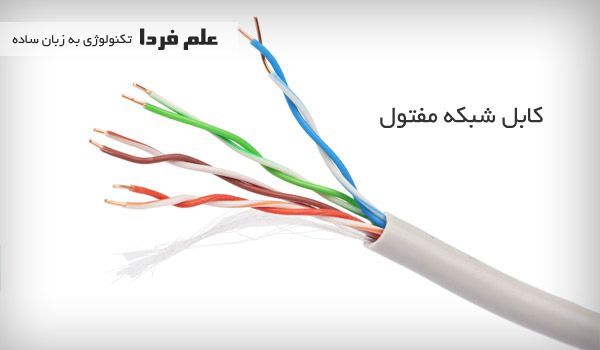

کابل شبکه مفتولی

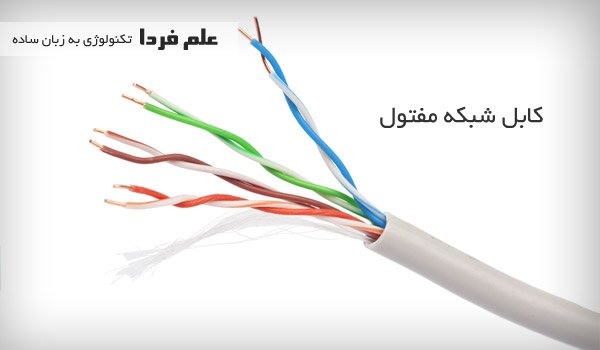

کابل شبکه مفتولی

مشخصات کابل شبکه مفتولی

■ هزینه تولید کمتر

■ سیگنال رو کمتر تضعیف میکنه

آموزش زبان انگلیسی - ابراهیم درویش

آموزش زبان انگلیسی علم فردا

  • یه بار برای همیشه تلفظ انگلیسی رو یاد بگیر!
  • ■ آموزش گرامر انگلیسی از صفر تا صد!
  • ■ آموزش مکالمه انگلیسی درباره موضوعات کاربردی
  • ■ مبتنی بر انگلیسی امریکایی!
  • ■ بیش از 45 ساعت ویدیو آموزشی!!!
  • اطلاعات بیشتر + نمونه درس

■ برای ارسال دیتا در مسافت های دور مناسبه

■ برای کابل کشی افقی بیشتر استفاده میشه

■ در برابر خم و راست کردن زیاد مستعد شکستنه

کابل شبکه رشته ای

سیم رشته ای متشکل از چندتا رشته باریک مس هست . داخل کابل شبکه رشته ای ، 8 تا سیم رشته ای وجود داره که هر کدوم معمولا 7 تا رشته باریک دارن یعنی 56 تا رشته سیم وجود داره . از اونجایی که سیم رشته ای انعطاف پذیری خوبی داره ، برای مصارف خونگی استفاده میشه که راحت تر بپیچه .

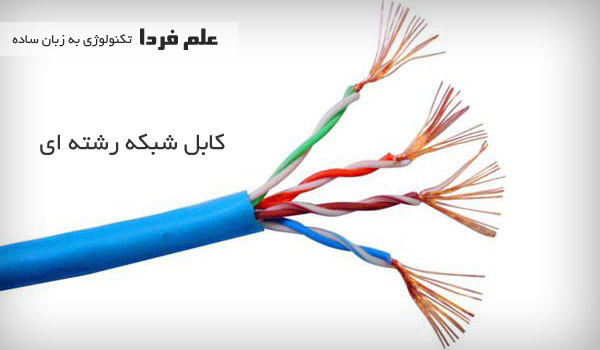

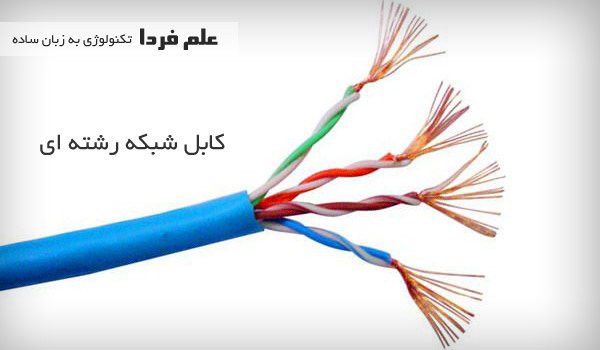

کابل شبکه رشته ای

کابل شبکه رشته ای

مشخصات کابل شبکه رشته ای

■ برای مسافت های کم طراحی شده و مناسبه

■ هزینه تولیدش بیشتره

■ مقاومت بیشتری داره پس سیگنال رو بیشتر تضعیف می کنه

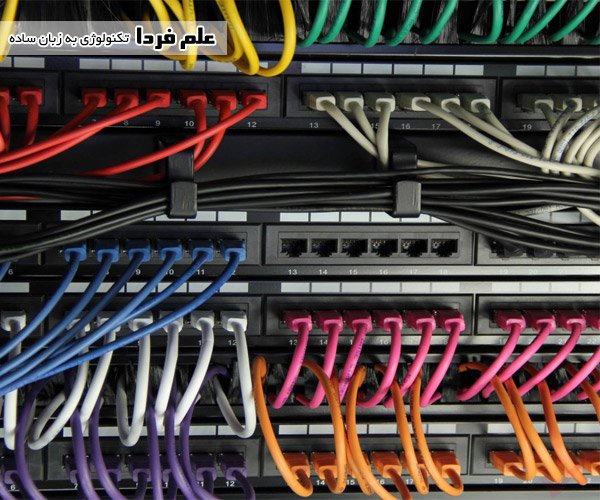

■ از کابل شبکه رشته ای برای Patch Cabling استفاده میشه . در واقع جایی که قراره کابل شبکه خم بشه ، جمع و جور بشه . شکل زیر رو نگاه کنید .

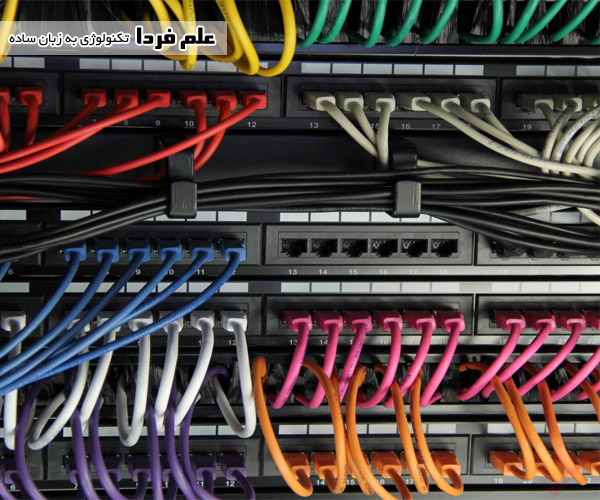

دسته بندی کابل ها با کابل شبکه رشته ای

دسته بندی کابل ها با کابل شبکه رشته ای

فرق کابل شبکه رشته ای و مفتول

شاید خیلی ها این مسئله رو ندونن که کابل شبکه در دو مدل سیم رشته ای و سیم مفتول تولید میشه . به سیم رشته ای تو انگلیسی میگن Stranded wire  و به کابل مفتول هم میگن Solid wire . سیم رشته ای یعنی چندتا سیم باریک دور هم پیچیده بشن تا ضخامتش بیشتر بشه اما سیم مفتول یعنی یه تک سیم ضخیم .

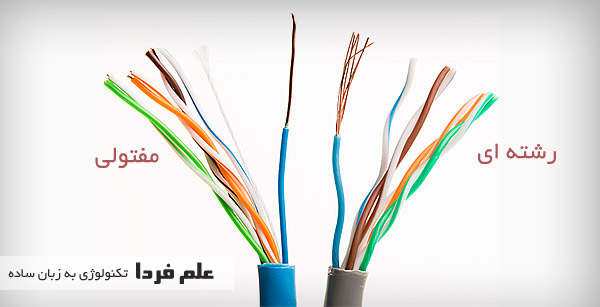

فرق کابل شبکه رشته ای و مفتولی

فرق کابل شبکه رشته ای و مفتولی

مهمترین تفاوت بین کابل شبکه رشته ای و کابل شبکه مفتول اینه که کابل شبکه رشته ای انعطاف بیشتری داره . یعنی جاهایی استفاده میشه که قراره زیاد تکون بخوره . معمولا کابل های شبکه خونگی از همین نوع رشته ایه . اما کابل شبکه مفتول انعطاف خیلی کمی داره در عین حال دوام بیشتری داره به همین دلیل از کابل شبکه مفتول تو محیط بیرون از خونه و توی دیوار ها استفاده میشه .

تفاوت بعدی اینه که شدت تضعیف سیگنال در کابل شبکه رشته ای بیشتره یعنی توصیه میشه در مسافت های بیشتر از 6 متر از کابل شبکه مفتول استفاده کنید . البته این مسئله بستگی به داده ای داره که دارید ارسال می کنید .  اگه کیفیت اون داده مهم باشه ( مثل ویدیو ) ، بهتره که از کابل شبکه مفتول استفاده کنید تا دیگه نگران افت کیفیت نباشید .

در کل هزینه تولید کابل رشته ای یه مقدار بیشتر از کابل مفتول هست به همین دلیل کابل شبکه رشته ای گرون تره .

سوکت RJ45 برای کابل شبکه مفتول و رشته ای

شاید فکر کنید که سوکت شبکه یا سوکت RJ45 یه مدل بیشتر نیست اما جالبه بدونید بسته به نوع کابلی که استفاده می کنید ، باید سوکت مخصوص بخرید . برای کابل شبکه رشته ای یه مدل سوکت و برای کابل شبکه مفتول هم یه مدل دیگه از سوکت RJ45 طراحی شده . البته لازمه بگم که شما هر سوکتی رو می تونید هم برای کابل رشته ای و هم برای مفتولی استفاده کنید اما مشکلاتی رو بوجود میاره که در ادامه میگم .

اگر کابل شبکه شما رشته ای باشه و سوکتی که انتخاب می کنید مخصوص اون نباشه ممکنه رشته سیم های باریک به درستی با فلز سوکت تماس برقرار نکنن و دچار قطعی و وصلی شبکه بشید . و حالا برعکس ، اگه کابل شبکه مفتولی داشته باشید و سوکت نا مناسب انتخاب کنید ممکنه سیم مفتول زیر فشار سوکت قطع بشه .

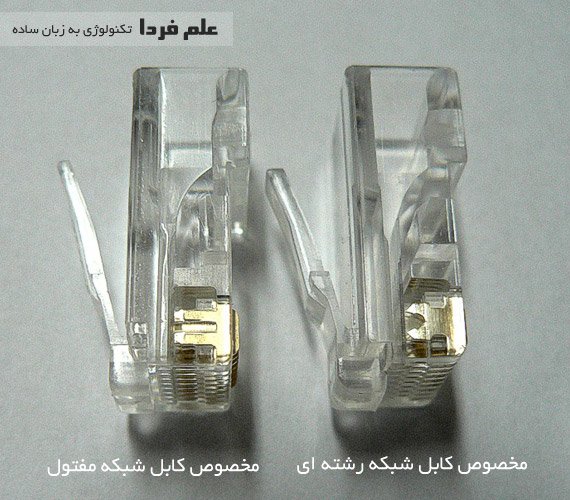

 پین سوکت RJ45 برای کابل شبکه مفتول و رشته ای

پین سوکت RJ45 برای کابل شبکه مفتول و رشته ای

ما چند تا سوکت RJ45 داریم . سه شاخه ، دو شاخه و سه شاخه پهن . در ادامه شکل هاشون رو نشون میدم و میگم که برای کدوم کابل شبکه مناسبه .

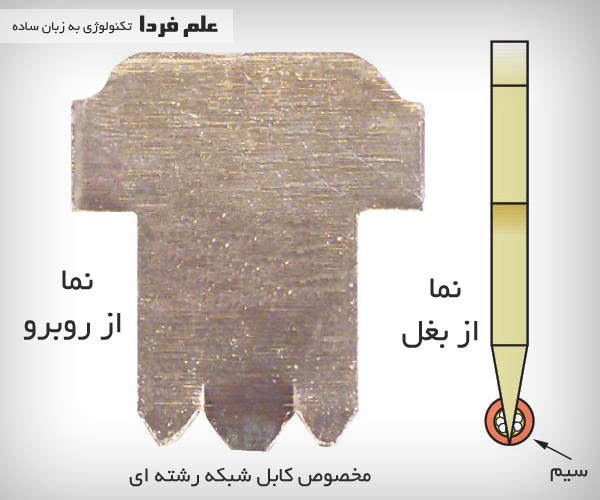

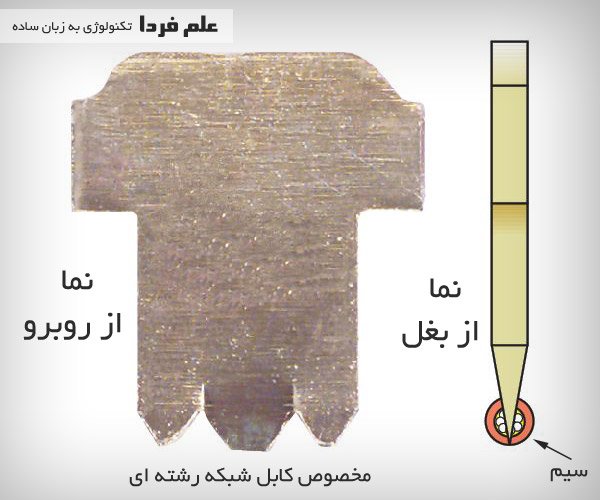

دندانه فلزی مخصوص کابل شبکه رشته ای

دندانه فلزی مخصوص کابل شبکه رشته ای

در شکل بالا می بینید که دندونه سوکت RJ45 جوری طراحی شده که بتونه با کابل شبکه رشته ای تماس برقرار کنه .

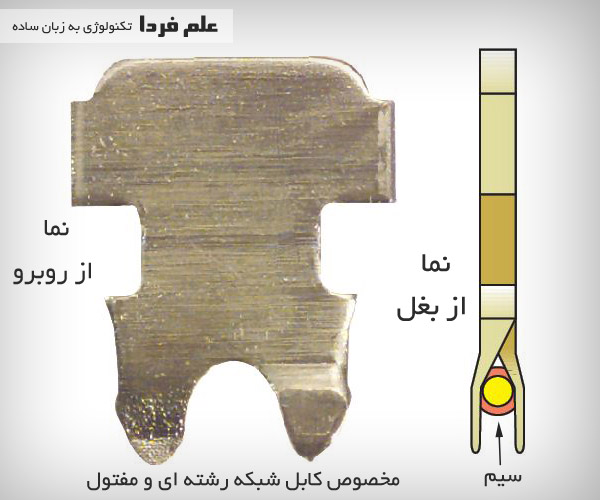

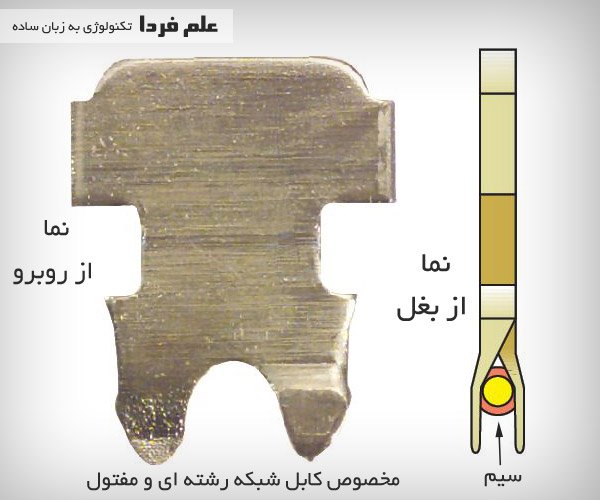

دندانه فلزی مخصوص کابل شبکه رشته ای و مفتول Cat 5

دندانه فلزی مخصوص کابل شبکه رشته ای و مفتول Cat 5

در شکل بالا دندونه دو تایی مخصوص کابل شبکه مفتول و رشته ای در دسته بندی Cat 5 رو میبینید .

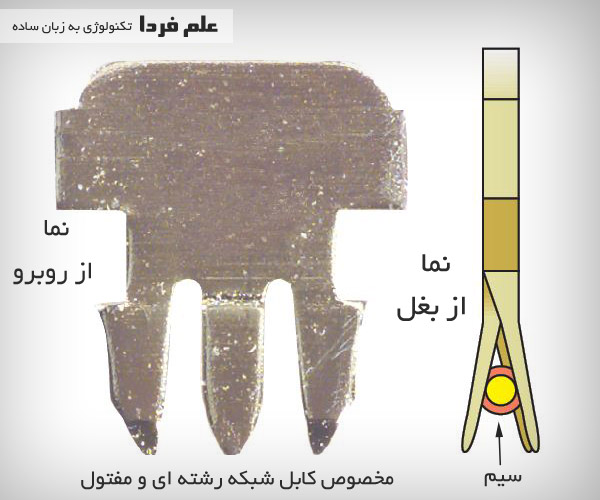

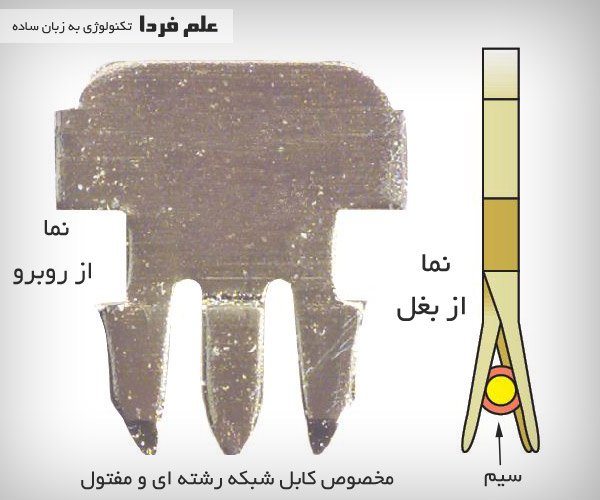

دندانه فلزی مخصوص کابل شبکه رشته ای و مفتول Cat 6

دندانه فلزی مخصوص کابل شبکه رشته ای و مفتول Cat 6

پس موقع خرید سوکت RJ45 حواستون به نوع کابل شبکه باشه که شبکه تون دچار اشکال نشه . خب دوستان اگه تو این مورد تجربه ای دارید حتما تو قسمت نظرات بفرمایید تا بقیه کاربران علم فردا هم استفاده کنن .
