به محض اینکه گوشی رو به سمت گوشتون ببرید صفحه نمایش گوشی موبایل خاموش میشه ، خب خیلی ها می دونن این مسئله رو خیلی ها هم شاید اصلا به این قضیه دقت نکرده باشن . این کار توسط سنسور مجاورتی یا proximity Sensor انجام میشه . حالا تو این پست می خوام بگم که سنسور proximity چیه و چجوری کار میکنه .

تلفظ صحیح کلمه proximity

از اونجا که مردم ما مقاومت عجیب و غریبی تو یادگیری و به کار گیری کلمات انگلیسی دارن و سعی می کنن سریع یه کلمه معادل راحت طلبانه پیدا کنن ، شاید این کلمه بین کاربران خیلی استفاده نشه و بهش بگن سنسور مجاورت یا مجاورتی . در هر صورت من برای قشر کم جمعیتی که دوس دارن تلفظ صحیح کلمات انگلیسی تکنیکال رو بدونن میگم که تلفظ صحیح کلمه  proximity در لهجه آمریکایی به صورت prɑːkˈsɪm.ə.t̬i ( پراکسیمِتی ) و در لهجه بریتیش به صورت prɒkˈsɪm.ɪ.ti ( پراکسیمیتی ) هست . پس پراگزیمیتی نیست !

سنسور proximity چیست ؟

سنسور مجاورت یا سنسور proximity نوعی از سنسورهاست که بدون دخالت فیزیکی و معمولا با ارسال یک سیگنال و یا اشعه ای از الکترومغناطیس کار میکنه . سیگنال الکترومغناطیسی رو منتشر میکنه و منتظر تغییر در اون سیگنال میمونه . تغییرات سیگنال الکترومغناطیسی به منزله تغییر خروجی سنسور و عملکرد اون میشه . قبلا نمونه ای از این سنسور رو در پست ” سنسور درب لپ تاپ چیست و چگونه کار میکند ” معرفی کردم .

از سنسور proximity بیشتر در گوشی موبایل و تبلت استفاده میشه . این سنسور در بالاترین قسمت گوشی موبایل  قرار داره و کارش اینه که وقتی گوشی به گوش و یا هر قسمت بدن نزدیک شد ، تصویر رو سیاه یا خاموش کنه . فلسفه وجودی سنسور proximity به علت لمسی بودن گوشی های جدیده . واسه اینکه موقع مکالمه ، با چونه ، گوش و دست خود به اشتباه روی نمایشگر گوشی ضربه نزنید از سنسور proximity استفاده میشه تا جلوی اتفاقاتی مثل قطع شدن مکالمه ، کم و زیاد شدن صدا ، فعال شدن حالت اسپیکر و … رو بگیره . از طرف دیگه موقعی که نمایشگر روشنه ، باتری مصرف میشه . خب چه نیازیه وقتی شما گوشی روی گوشتونه و نیازی به صفحه نمایش گوشی ندارید ، روشن باشه ؟

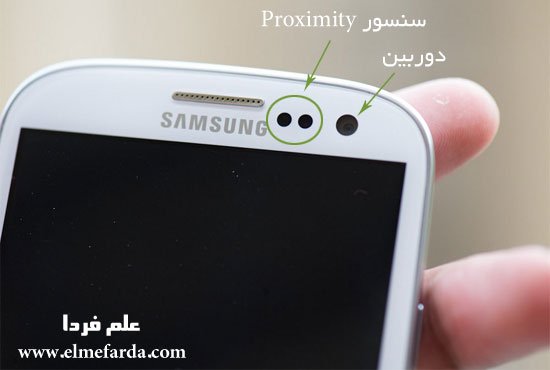

سنسور proximity روی گوشی موبایل سامسونگ

سنسور proximity روی گوشی موبایل سامسونگ

انواع سنسور proximity

سنسور proximity مخصوص گوشی موبایل نیست و در صنعت هم استفاده میشه ، به عبارت دیگه سنسور proximity یه عبارت کلیه و مدلهای مختلفی تو صنعت داره اما مدل هایی از این سنسور که در گوشی موبایل استفاده میشه معمولا ۲ مدل بیشتر نیست .

■ سنسور مجاورت خازنی .

■سنسور مجاورت اینفرارد یا همون مادون قرمز .

سنسور proximity از نوع اینفرارد چگونه کار می کند ؟

از این نوع سنسور به وفور در گوشی های هوشمند ارزون و حتی گرون قیمت استفاده میشه مثل گوشی سامسونگ گلکسی اس ۴ و بر اساس اشعه مادون قرمز کار میکنه . دو تا دیود نوری داره ، یکیشون فرستنده و اون یکی گیرندست .  یکی از اینا سیگنال می فرسته و دیگری دریافت می کنه . اونی که سیگنال می فرسته اسمش Infrared LED هست و اونی که بازتاب سیگنال رو دریافت می کنه proximity sensor . تا زمانی که جسمی بهش نزدیک نشده ، گیرنده سیگنال بازتابی رو دریافت نمی کنه و اتفاقی هم نمیفته ولی به محض دریافت بازتاب مادون قرمز ، به پردازنده مرکزی سیگنالی مبنی بر دریافت بازتاب ارسال میکنه و نمایشگر خاموش میشه . شکل زیر رو ببینید متوجه داستان میشید .

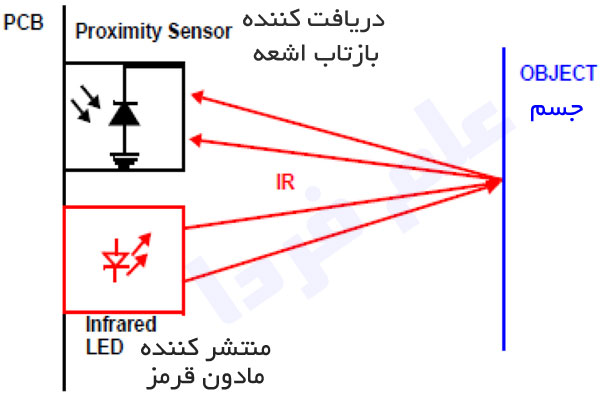

اساس کار سنسور proximity از نوع اینفرارد

اساس کار سنسور proximity از نوع اینفرارد

وسط سنسور مجاورت ( گیرنده ) و دیود نوری ( فرستنده ) یه مانع قرار میدن تا سیگنال های این دوتا با هم تداخل ایجاد نکنه .

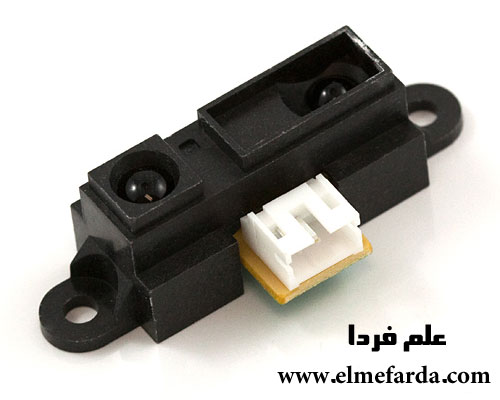

شکل واقعی سنسور مجاورت مادون قرمز یا IR اینجوریه :

شکل واقعی سنسور proximity مادون قرمز

شکل واقعی سنسور proximity مادون قرمز



معایب سنسور Proximity اینفرارد :

مصرف باتریش زیاده ، فقط تو یه جهت می تونه حضور انسان رو تشخیص بده یعنی نقاط کور داره ، نور محیط می تونه روی کارش تداخل ایجاد کنه . در معرض گرما عملکردش مختل میشه ، رنگ پوست های مختلف می تونه تو عملکردش تاثیر بذاره . هزینه بالایی داره و محل جمع آوری میکروب میشه .

سنسور proximity خازنی

تقریبا میشه گفت رقیب جدی برای سنسورهای مادون قرمز همین سنسور proximity خازنی هست . این روش با تغییر ظرفیت خازنی کار میکنه . وقتی شما بدن خودتون رو به سنسور نزدیک میکنید ، میدان الکتریکی اطراف سنسور و در نیجه مقدار ظرفیت خازنی تغییر میکنه و این مسئله از طریق سنسور به پردازنده منتقل میشه و بقیه ماجرا . در حال حاضر خیلی استفاده نمیشه اما در آینده ای نزدیک شاهد ورود سنسورهای خازنی خواهیم بود چون مزیت های زیادی داره .

مزایای سنسور proximity خازنی

هزینه کمتری داره چون نیاز به یک عدد LED و یه گیرنده نوری رو از بین میبره . باتری کمتری مصرف میکنه حدود ۱۰ تا ۱۵ میلی آمپر کمتر جریان میکشه . قابلیت اطمینان بیشتری داره چون مثل سنسور مادون قرمز تابع نور محیط نیست .

الان دیگه وقتی گوشی تون رو دم گوشتون میگیرید و نمایشگرش خاموش میشه می دونید که چرا و چگونه این کار انجام میشه . اگه این پست براتون مفید بوده لطفا علم فردا رو به دوستان خودتون هم معرفی کنید .
