ساب ووفر چیست ، بررسی ساب ووفر

تاریخ انتشار : 04 فروردین 1394

ساب ووفر یا خودمونی تر ساب یکی از اصطلاحاتیه که از سال 83 یا 84 به اینور خیلی بین جوونا رواج پیدا کرد ، یه دوره ای یادمه ( هنوز پلیس خیلی به صدای بلند گیر نمیداد ) سوارِ سواری می شدی تا مثلا 500 متر اونور تر پیاده شی ، تو این 500 متر ، این راننده یه جوری باس ساب ووفر میداد به صدای ضبط ماشین که 500 بار قلبت بیاد تو گوشت و بر عکس . وقتی از ماشین پیاده شدم تا 24 ساعت بعدش هنوز صدای بوم بوم تو گوشم بود ! بعد از اون ماجرا دیگه سوار هر ماشینی نمی شدم 😀 قبلش از راننده سوال می کردم که ساب ووفر داری یا نه ! صحبت واسه سال 85 ایناس . اما واقعا چه چیزی باعث ایجاد چنین صدایی میشه ؟

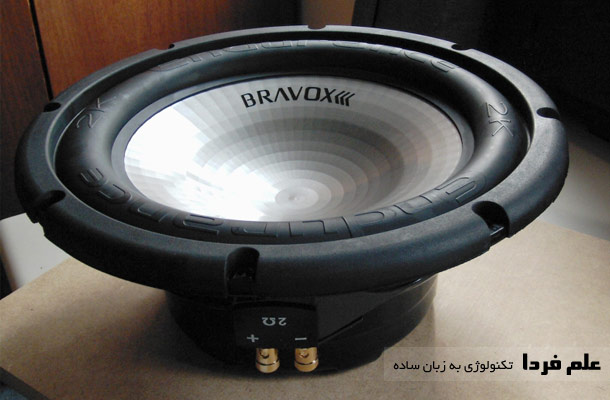

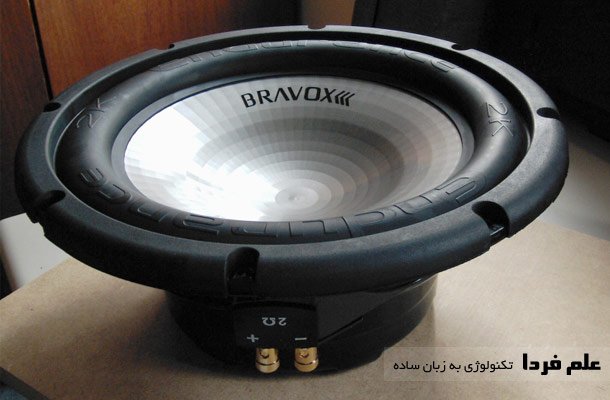

ساب یا ساب ووفر subwoofer

ساب یا ساب ووفر subwoofer

مختصری در مورد صدا و فرکانس صوتی

دیگه تمام دنیا می دونن که محدوده صوتی قابل شنیدن برای انسان 20 هرتز تا 20 کیلوهرتزه . در مورد اینکه این محدوده صوتی چیه و از کجا اومده بعدا مفصل توضیح میدم الان هدفم اینه که بدونید چه چیزی باعث بوجود اومدن ساب ووفر و بقیه تجهیزات صوتی شده .

فرکانس به زبون ساده ، تغییر یک پیامد در واحد زمان رو میگن و با واحد هرتز نشونش میدن . مثلا وقتی میگن فرکانس برق شهر 50 هرتزه یعنی 50 بار در یک ثانیه تغییر وضعیت میده . اگه از دور به یه لامپ روشن نگاه کنید می تونید چشمک زدنش رو ببینید . دلیل این چشمک اینه که برق شهر تو یه لحظه لامپ رو روشن و تو لحظه بعدی لامپ رو خاموش می کنه .  100 بار تو یک ثانیه لامپ روشن خاموش میشه اما چون 100 بار تو یک ثانیه خیلی زیاده ، شما نمی تونید به چشم ببینید . ( لامپ توی 50 هرتز 100 بار روشن خاموش میشه )

در مورد صدا هم این مسئله صادقه ! صدا یعنی ارتعاش هوا . هرچی صدای تولیدی ، هوا رو سریع تر حرکت بده صدای تیز یا زیر تری می شنوید و بر عکس صدایی که هوا رو آهسته تغییر میده صدای بم و کلفتی هست . اون ارتعاش هوا رو میگن فرکانس صوتی ، یعنی اینکه اون صدا چند بار در یک ثانیه هوا رو مرتعش می کنه . حالا اگه یه صدایی 10000 بار در یک ثانیه هوا رو مرتعش بکنه یعنی فرکانس بالایی داره و صدای زیر یا نازک ایجاد میشه ( مثل جیغ ) و اگه 100 بار مرتعش کنه یعنی فرکانس پایینی داره و صدای بم و کلفتی هست ( مثل دادِ مَرد ) . اعداد و ارقام برای مثال و تفهیم مسئله هست .

پس تا اینجا صدای فرکانس بالا و فرکانس پایین رو متوجه شدید . فرکانس بالا = زیر و نازک ، فرکانس پایین = بم و کلفت

اگه به اکولایزر موزیک پلیر ها نگاه کنید می بینید که از فرکانس کم معمولا 30 هرتز تا 1 کیلو یا بعضا  16 کیلو هرتز درجه بندی شدن . شما اگه اسلایدر های سمت چپ یعنی فرکانس های 31 ، 62 و 125 هرتز رو به سمت بالا بکشید می بینید که صدا بم تر یا کلفت تر میشه .

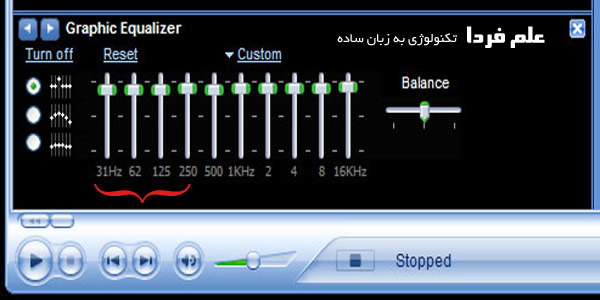

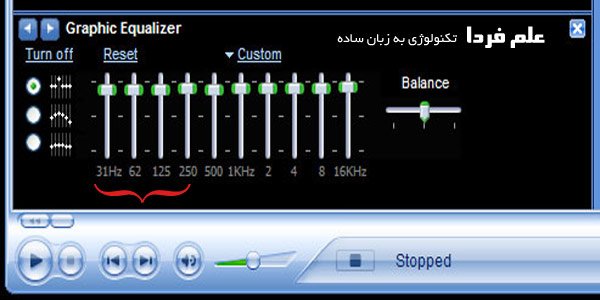

اکولایزر صوتی مدیا پلیر در ویندوز

اکولایزر صوتی مدیا پلیر در ویندوز

همونطور که بارها شنیدید ، محدوده شنوایی انسان ، فرکانس صوتی 20 هرتز تا 20 کیلوهرتز هست . 20 هرتز صدای بسیار بم و 20 کیلوهرتز صدای بسیار نازکی هست . ساب ووفر ها جوری طراحی میشن تا فرکانس صوتی 20 هزتر تا 200 هرتز رو پوشش بدن یعنی بم ترین صداهای ممکن . ساب ووفر هایی که صدای زیر 100 هرتز رو پوشش میدن حرفه ای تر هستن و ساب ووفرهایی که صدای زیر 80 هرتز رو پوشش میدن سیستم های مورد تایید کمپانی و استاندارد THX رو دارن و برای کارهای سوپر حرفه ای استفاده میشن .

ساب ووفر Subwoofer چیست ؟

کلمه ووفر از صدای سگ “woof” گرفته شده درست مثل کلمه تیوتر که از صدای جیرجیرک گرفته شده . ووفر و تیوتر برعکس هم هستن یعنی ووفر صدای بم و تیوتر صدای زیر ایجاد می کنه . کلمه تیوتر از Tweeter گرفته شده که تلفظ صحیحش توییتر هست که خب به اشتباه تیوتر گفته میشه .

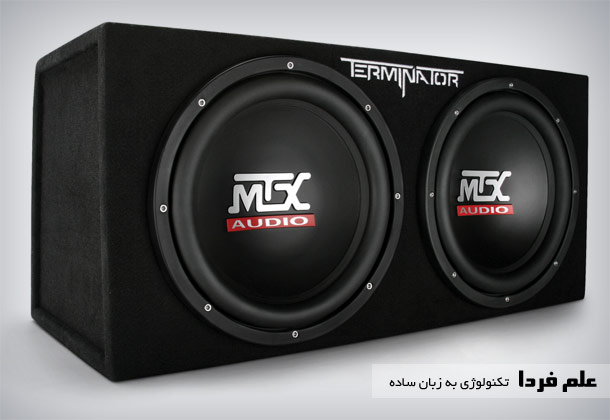

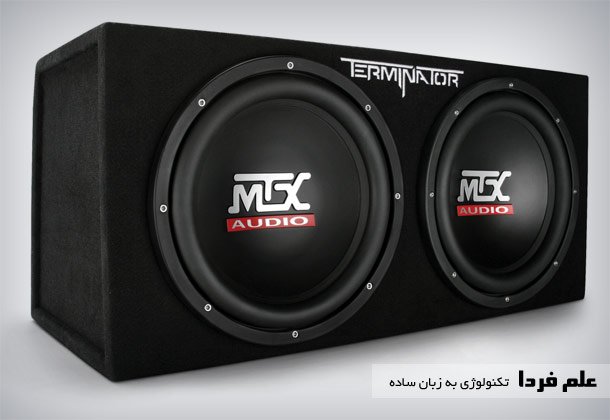

نمونه ای از ساب ووفر MTX

نمونه ای از ساب ووفر MTX

اگه دقت کرده باشید ، موقعی که یه موزیک در حال پخش هست صداهای مختلف به گوشتون می رسه ، صدای خود خواننده ، صداهای نازک مثل دیس دیس و صداهای بم مثل دوب دوب . این ” دوب دیس ” که میگن از همینجا اومده . تو حالت کلی 3 تا محدوده صدا توی موزیک ها هست . صدای زیر که توسط تیوتر تشکیل میشه ، صدای خواننده که به میدرنج Midrange معروفه و صدای بم و کلفت که توسط ساب ووفر تولید میشه . پس اگه می خواید یه موزیک رو با تمام جزییات گوش بدید باید حداقل 6 تا کانال صوتی رو بگیرید . 2 تا واسه چپ و راست صدا یکی واسه صدای اشخاص دو تا واسه جزئیات و یکی هم واسه صدای بم یا همون ساب ووفر .

پس به زبون ساده ، ساب ووفر باعث میشه تا شما صدای بم یا صداهای کلفت توی موزیک رو بشنوید . صداهایی که به بیس ( باس ) یا Bass معروف شده ( تلفظ صحیحش بِیس هست ) . چیزی که توی بلندگو صدا ایجاد می کنه دیافراگم هست که توی حنجره انسان هم وجود داره . دیافراگم ساب ووفر بزرگه یعنی فضای بیشتری رو می تونه عقب جلو بره اما تعداد دفعاتی که می تونه این کار رو بکنه کمه . پس فرکانسش کمه اما قدرتش زیاده ( دامنه حرکتی بیشتری داره ) .

یادتون باشه که ساب ووفر خودش یه نوعی از ووفر هست که بعدا در یک پست جداگونه توضیح میدم .

انواع ساب ووفر Subwoofer

ما تو حالت کلی و علمی دو نوع ساب ووفر داریم . یکی ساب اکتیو یا فعال و یکی هم ساب پسیو Passive یا غیر فعال . ساب پسیو یا غیر فعال ، یعنی ساب ووفری که داخل پکیج خودش فقط یه بلندگوی بزرگ می بینید و برای راه اندازی نیاز به آمپلی فایر خارجی داره اما ساب ووفر اکتیو ، ساب ووفریه که نیازی به آمپلی فایر جانبی نداره و خودش کنترل کننده صوت داره . از لحاظ کیفیت صدا فرق خاصی بین این دو نوع نیست اما خب قطعا ساب ووفری که آمپلی فایر داخلی داره دردسر کمتری هم داره چون فقط نیازه که به منبع صوتی بزنیدش اما ساب ووفر پسیو نیاز به هزینه مجدد و خرید آمپلی فایر صوتی داره و اینکه همیشه باید یه آمپلی فایر کنارش باشه .

جدیدا اکثر ساب ووفر ها رو به صورت اکتیو طراحی می کنن تا دیگه نیازی به هزینه مجدد و دردسر نباشه .

پست مرتبط :

قطعه الکترونیکی اکتیو یا فعال

قطعه الکترونیکی پسیو یا غیرفعال

پاسخ فرکانسی ساب ووفر

پاسخ فرکانسی هموطور که از اسمش معلومه ، پاسخ یه دستگاه الکترونیکی به فرکانس ورودی هست . مثلا شما اگه یه فرکانس با بازه 100 تا 1000 هرتز به یه دستگاهی مثل فیلتر پایین گذر اعمال کنید ، در خروجی ، فرکانس های پایین عبور داده میشن و فقط در فرکانس های پایین ، سیگنال موجود میمونه و بقیه فیلتر میشه . مثلا از 100 تا 300 هرتز می مونن و از 301 تا 1000 هرتز از بین میرن ( اعداد برای درک بهتره ) . اون محدوده فرکانسی بین 100 تا 300 هرتز میشه پاسخ فرکانس فیلتر پایین گذر ( مثال ) .

در ساب ووفر هم این مسئله صدق میکنه . محدوده فرکانسی که می تونه توی ساب ووفر پردازش و به خروجی بره بین 20 تا 200 هرتزه . پاسخ فرکانس نه فقط ساب ووفر بلکه هر دستگاهی رو با نمودار نشون میدن . نموداری که محور افقی اش فرکانس و محور عمودیش ، قدرت سیگنال هست . مثل شکل زیر :

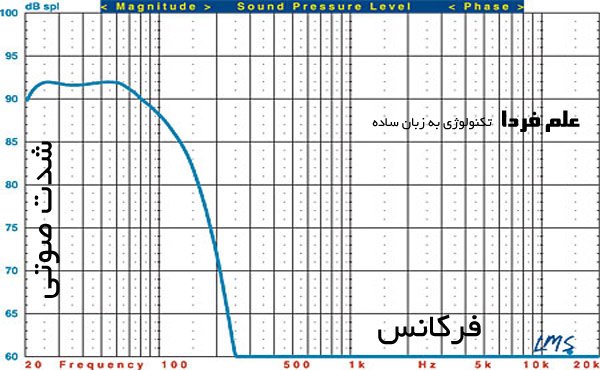

پاسخ فرکانسی ساب ووفر subwoofer

پاسخ فرکانسی ساب ووفر subwoofer



قاب ساب ووفر Subwoofer

قاب یا جعبه ی ساب ووفر نقش بسیار مهمی رو در ایجاد صدا و همچنین کیفیت صدا داره . معمولا جعبه ساب ووفر رو از جنس چوب میسازن . چون چوب در عین اینکه محکم و با دوام هست ، در برابر فشار هوا تغییر شکل نمیده . ضمنا چوب ارزون تر تموم میشه .

نحوه ساختن جعبه یا قاب ساب ووفر خودش به جرات یک علم به حساب میاد. اینکه فشار هوا چجوری کنترل بشه و صدا چجوری خارج بشه ، طراحی جعبه ساب ووفر رو سخت می کنه . یه سری قاب SubWoofer هست که اجازه خروج هوا رو میدن و یه سری دیگه نمیدن و چندتا آرایش دیگه که کلا یه مبحث جداگونه است . انشالا سر فرصت بیشتر توضیح میدم . شکل زیر نمونه ای از جعبه ساب ووفر هست :

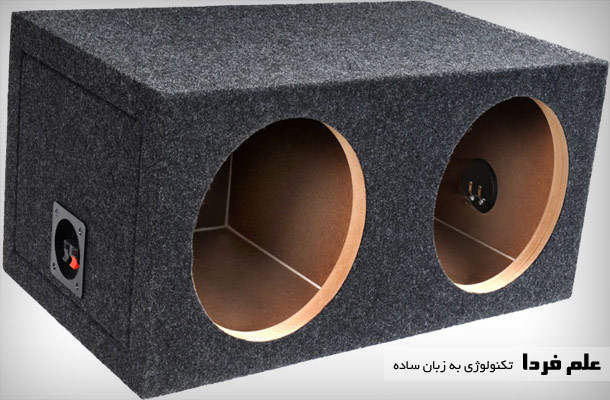

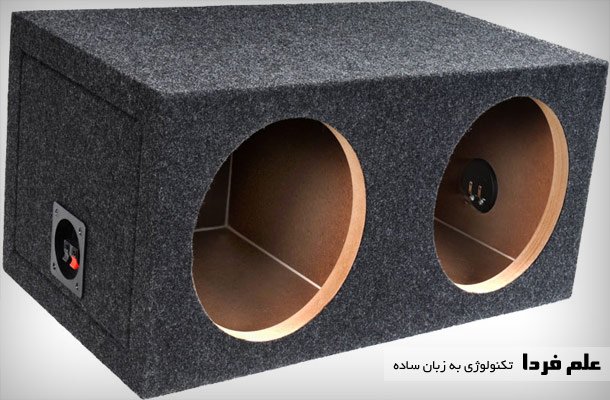

باکس یا جعبه یا قاب ساب ووفر

باکس یا جعبه یا قاب ساب ووفر

کاربرد ساب ووفر subwoofer

هر جایی که با موزیک درگیره قطعا به ساب ووفر هم نیاز داره . ساب ووفر بخش مهمی از هیجان موزیک رو ایجاد میکنه و باید باشه . پس در سیستم های خانگی مثل کامپیوتر و رادیوضبط ها ، سیستم صوتی ماشین ، سیستم صوتی سینما ها و سیستم های صوتی در اماکن عمومی مورد استفاده قرار می گیره . محبوب ترین و متداول ترین نوع استفاده از ساب ووفرها در ماشین هست :

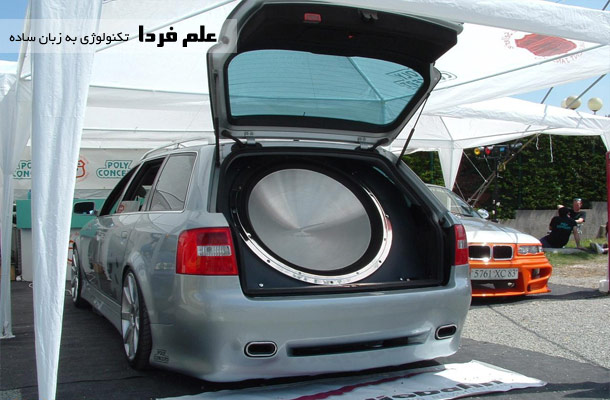

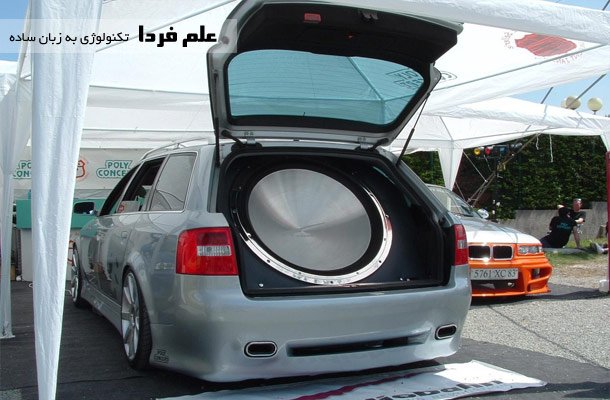

ساب ووفر در سیستم صوتی ماشین

ساب ووفر در سیستم صوتی ماشین

خب دوستان این پست رو برای آشنایی با ساب ووفر و همچنین دونستن فلسفه وجودی ساب ووفر نوشتم و در پست های آینده باز هم در مورد مسائل ریز تر هم در مورد ساب ووفر و هم در مورد صدا صحبت می کنم .
