حداکثر طول کابل HDMI چقدر است ؟

تاریخ انتشار : 23 اسفند 1394

حداکثر طول کابل HDMI یکی از سوالاتیه که تو علم فردا زیاد پرسیده شده . خیلی ها برای انتقال تصویر از کابل HDMI استفاده میکنن اما دقیقا نمی دونن که تا چه مسافتی مجاز به استفاده از کابل HDMI هستن . تو این پست می خوام در مورد حداکثر طول کابل HDMI صحبت کنم .

حداکثر طول کابل HDMI چقدره ؟

تو این پست نمیخوام تجزیه و تحلیل کنم و فقط می خوام بگم که کابل HDMI تا چه فاصله ای سیگنال رو به درستی انتقال میده و راه حل افزایش طول کابل HDMI چیه .

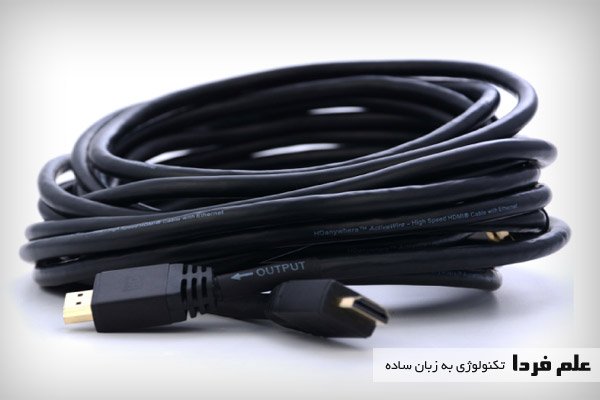

کابل HDMI بلند

کابل HDMI بلند

انجمن گسترش دهندگان HDMI به طور قطعی ، محدودیت طول کابل HDMI رو مشخص نکرده . در واقع این سازمان میگه که حداکثر طول کابل HDMI بستگی به مدارت الکترونیکی گیرنده داره . مثلا تلویزیون با تلویزیون فرق می کنه ، یه تلویزیون می تونه سیگنال ویدیویی رو به خوبی دریافت و تقویت کنه و یه تلویزیون دیگه نمی تونه . پس نمیشه در مورد حداکثر طول کابل HDMI به طور قطع نظر داد . اما چیزی که همه جا میگن اینه که کابل های اچ دی ام آی معمولی حدودا تا 15 متر رو جواب میدن و بعد از 15 متر دیگه کم کم سیگنال ضعیف میشه ، مثلا تصویر پرش پیدا میکنه یا تصویر آهسته میشه .

راه حل افزایش طول کابل HDMI چیست ؟

برای افزایش طول کابل HDMI دو تا راه حل کلی وجود داره یعنی اگه می خواید بیشتر از 15 متر جواب بده یا باید از کابل های تقویت شده استفاده کنید یا باید از تقویت کننده HDMI تحت کابل شبکه استفاده کنید . در مورد کابل شبکه مفصل توضیح دادم توصیه می کنم حتما بخونید .

کابل HDMI تقویت شده

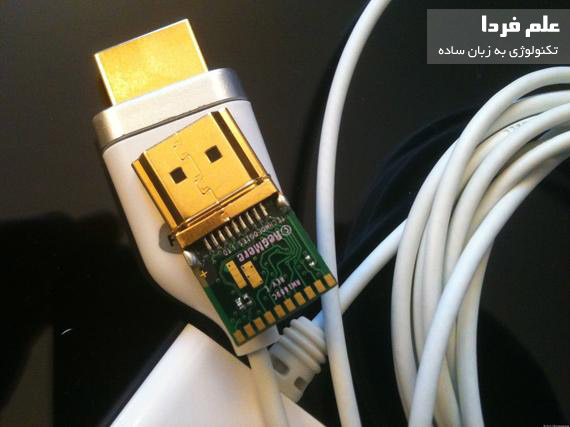

یه سری کابل HDMI توی بازار هست که تقویت کننده داخلی دارن یعنی در دو سر کابل و بعضی وقتا هم در یک سر کابل ، یه چیپ کنترلی قرار میدن که می تونه سیگنال رو کنترل و تقویت کنه . به این نوع کابل HDMI میگن Active HDMI . اینجوری می تونید تا دوبرابر فاصله فعلی ( 15 متر ) یعنی 30 متر بُرد کابل HDMI رو بیشتر کنید .

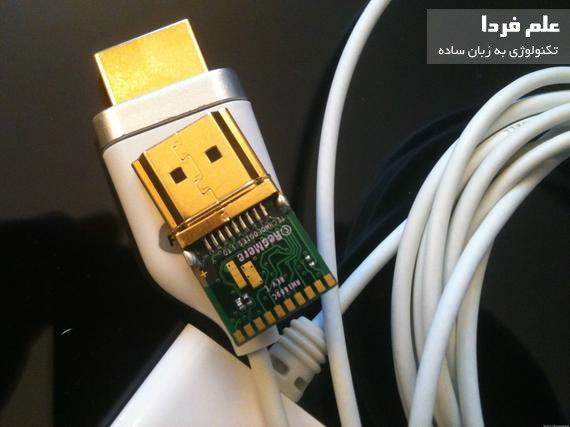

کابل HDMI اکتیو - Active HDMI

کابل HDMI اکتیو – Active HDMI

افزایش طول کابل HDMI از طریق کابل شبکه

یه راه حل دیگه اینه که از افزایش دهنده طول HDMI استفاده کنید . اساس کار این دستگاه ها اینجوریه که سیگنال ویدیویی توسط کابل HDMI به یه فرستنده ارسال میشه . این فرستنده داخل خودش هم تقویت کننده داره هم مبدل . سیگنال HDMI به سیگنال قابل حمل توسط کابل شبکه تبدیل میشه و از طریق کابل شبکه Cat6 و یا Cat 5e منتقل میشه تا به گیرنده برسه . گیرنده یه دستگاهیه دقیقا برعکس فرستنده یعنی سیگنال رو از کابل شبکه دریافت میکنه و به کابل HDMI میده .

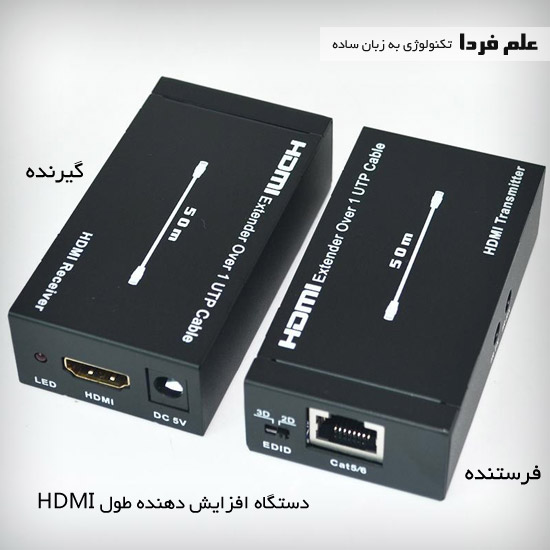

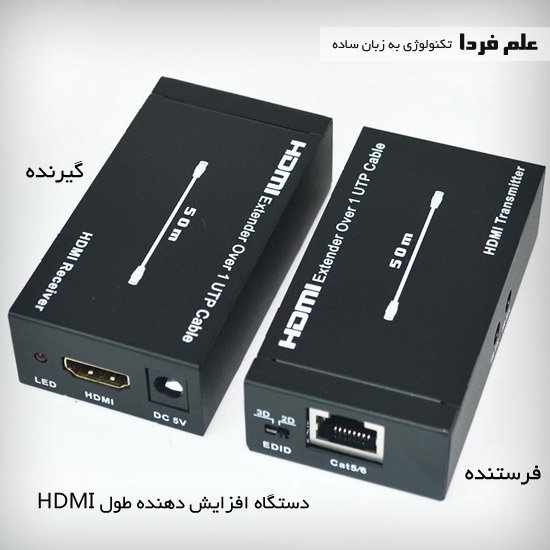

دستگاه HDMI Extender

دستگاه HDMI Extender

به زبون ساده اینجوری میشه :

کابل HDMI > فرستنده > کابل شبکه > گیرنده > کابل HDMI

پس ما از طریق کابل HDMI تصویر رو ارسال کردیم و در فاصله ای دور مثلا 60 متر اونور تر دوباره از طریق کابل HDMI تصویر رو دریافت می کنیم . در واقع کابل شبکه باعث شد که ما بتونیم طول انتقال اطلاعات رو افزایش بدیم . شکل زیر رو ببینید :

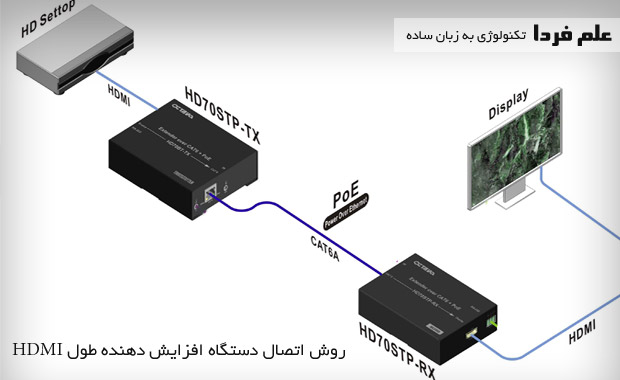

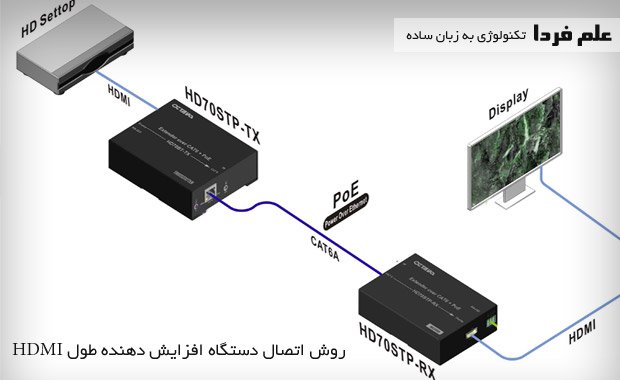

طرز کار دستگاه افزایش طول HDMI

طرز کار دستگاه افزایش طول HDMI

خلاصه بحث افزایش کابل HDMI

در حالت عادی ، کابل های HDMI معمولی می تونن تا 15 متر سیگنال رو به درستی منتقل کنن و بعد از اون دیگه بستگی به گیرنده و نوع سیگنال داره ، با استفاده از کابل اکتیو Active HDMI می تونید تا 30 متر ، فاصله انتقال سیگنال رو افزایش بدید و نهایتا با استفاده از دستگاه HDMI Extender می تونید تا فاصله 60 تا 100 متر سیگنال HDMI رو منتقل کنید .

در مورد کابل HDMI قبلا مفصل توضیح دادیم توصیه می کنم حتما بخونید .

دوستان اگه تجربه ای در مورد انتقال تصویر در مسافت های مختلف دارید بفرمایید تا بقیه کاربران علم فردا هم استفاده کنن .

این مطلب رو برای دوستان تون هم بفرستین

با کلیک روی دکمه +1 به این مطلب امتیاز بدین .
راهنمای خرید اینترنتی - ابراهیم درویش
دسته بندی
موضوعات مرتبط
محمد امین زاده

محمدرضا امين زاده هستم ، مهندس الكترونيك و سردبير مجله علم فردا . علاقه زیادی به سخت افزار و طراحی مدارهای الکترونیکی دارم ، اگه فرصتی بمونه در زمینه ادیت فیلم و تصویر و طراحی رابط کاربری وب و اندروید مطالعه و تمرین می کنم .

حتما مطالب زیر رو هم بخونید

حمایت از علم فردا

نوشتن مطالب آموزشی به زبان ساده و قابل فهم برای همه ، کار بسیار سختیه . از طرفی ، نگهداری یک وب سایت آموزشی خرج داره ! اگر براتون امکان داره لطفا با پرداخت مبلغ کمی در هزینه های سایت سهیم باشید تا ما هم بتونیم با خیال راحت براتون بنویسیم و به سوال ها تون پاسخ بدیم . حمایت مالی از علم فردا

آداب نظر دادن در علم فردا

■ دوستان علم فردا به هیچکسی توهین نمیکنن !
■ اگر سوالی دارید در یک مطلب کاملا مرتبط بپرسید ! برای پیدا کردن مطلب مرتبط حتما از فرم جستجو استفاده کنید .
■ اگر مطلب مرتبطی پیدا نکردین ، می تونید سوال تون رو ایمیل کنید . اگر زمان داشته باشیم حتما پاسخ میدیم .
■ اول سوال ها و دیدگاه های کاربرای دیگه رو بخونید ، اگر پاسخ سوال تون رو پیدا نکردین بپرسید . سوال های تکراری پاسخ داده نمیشن !

پاسخ دهید

نشانی ایمیل شما منتشر نخواهد شد. بخش‌های موردنیاز علامت‌گذاری شده‌اند *

سوال امنیتی *

9 دیدگاه

  • با تشکر از مطالب خوبتون یه سوال داشتم اینکه ؛ چه پورتی قابل تبدیل شدن به HDMI هست ؟
    توضیح اینکه منظورم انتقال تصویر از لپ تاپ به یک تلوزیون ال سی دی هست که ورودی به تلوزیون از طریق HDMI رو داره ولی لپ تاپ متاسفانه HDMI نداره ، آیا این کار شدنیه ؟

    اینم بگم لپ تاپ دل وسترو 1320 و یا اون یکی هم مک بوک اپل هست که هیچ کدوم HDMI ندارن 🙁 تلوزون هم ال سی دی سامسونک که اونم دید اینا ندارن حالا دو سه تا HDMI داره !

    با تشکر و آرزوی موفقیت هرچه بیشترتون

  • سلام. ممنون از پست های مفیدتون، خیلی عالی بود

  • محمد امیری 08 فروردین 1395

    سلام
    کامپیوترم رو با کابل اچ دی به ال سی دی وصل کردم ، راهی هست که بشه صدا رو هم از ال سی دی پخش کرد ؟
    ممنون بابت پاسخ تون

  • محمد زمانی 08 فروردین 1395

    سلام درمورد این کابلا اچ دی ام ای من چندتا تجربه دارم خوب بقیه هم مطالعه کنند.
    اقا من یه ps4خریدم تو مغازه فروشنده هم تستش کردم خیلی عالی کارکرد اقا ما این ps4اوردیم خونه اینم بگم که یه ال سی دی مدل 2008سامسونگ دارم که بقیه دستگاهرو با اچ دی ام ای راحت میخونه ولی این ps4 هرچی به تلوزیون زدیم نخوند جای پورت هارو عوض کردم بازم نخوند زنگ زدم به فروشگاه گفتن کابلتو عوض کن کابل خوب بخر که مارو 40تومن پیاده کردن برای یه کابل خوب بازم زدم به تلوزیون نخوند دوباره زنگ زدم به مغازه دار گفت از تلوزیونت مدلش قدیمی فول اچ دی پشتیبانی نمیکنه بیا برات رزولیشن تصویر ps4بیارم پایین اقا ما رفتیم رزولیشن اورد پایین شاد خرم از اینکه حتما درست شده رفتیم خونه زدیم به تلوزیون دیدیم ای دل غافل بازم تصویر نمیده اقا حسابی خورده بود تو ذوقما اومدم بیخیالش بشم یهو به زهنم زد شاید از طول کابلس یه کابل اچ دی ام ای ده سانتی داشتم برای بلندگوم بود زدم دیدم تصویر اومد ولی بازم چه فاییده با ده سانت کابل که نمیشد رفتم تو فکر چاره مشکل فهمیدم داخل این کابل کوتاه نقره ای ولی سر بقیه کابل اچ دی ام(داخلشون) ایا دیگه طلایی رفتم بیرون به اولین فروشگاهی که رسیدم کابل نشون دادم طرفم گفت این کابل از ارزون ترین کابلاس که با 6تومن یکی بهم دادم منم خریدم اومدم خونه زدم به تی وی دیدم خوند ومشکل حل شد یه چیز دیگه هم بگم کلا بعضی از تی وی ها پی اس 4 پشتیبانی نمیکنه یبار دیگه هم پی ای اس4بردم خونه اقوام تلوزیون اون ها هم سامسونگ مدل 2007بود اونم دستگاه های دیگه با اچ دی ام ای به تلوزیونش وصل بودن و من اومدم پی اس 4بزنم دیدم مال اونا هم تصویر نمیدم و تمام این مراحل برای اون ها هم انجام دادم بازم تصویر نداد که نداد و کلا صفحه مشکی بود یا میپرید یا مینوشت mode not support خل ببخشید سر تون درد اوردم ملدیگه کم کم رفع زحمت کنیم

  • برای تبلتم یه رابط HDMI خریده بودم که راحت سیگنال رو از تلویزیون معمولی می گرفت ولی به گوشی گلکسی نوت 3 که وصل می کنم ساپورت نمی کنه. چرا؟ آیا افزونه نرم افزاری یا مبدلی هست که بشه از گوشی هم رو تلویزیون پخش کرد؟ متاسفانه اسمارت نیست که بشه screen mirroring کرد ولی یه نرم افزار داره که از توی PC میشه مدیا رو شیر کرد ولی هم سرعت میاد پایین هم انگار دیتای زیادی از نت مصرف می کنه. لطفا راهنمایی کنین. مرسی

  • سلام
    خیلی ممنون بابت زحماتتون.

  • مهدی باقری 24 اسفند 1394

    خیلی ممنون بابت پست مفید آقای امین زاده

  • م.باقری 24 اسفند 1394

    ممنون از پستهای جالب تون …
