حافظه Micro SD چیست ؟ اجزای داخلی Micro SD

تاریخ انتشار : 16 خرداد 1393

واقعا چجوری میشه تو رم موبایل خودتون که کوچیک تر از ناخن دستتونه 64 گیگا بایت اطلاعات جا داد ؟ 64 گیگابایت یعنی 64 میلیارد بایت و هر بایت هم 8 بیت هست . یعنی 512 میلیارد بیت ( صفر و یک ) جا خوش کردن . باورتون میشه ؟ بشه یا نشه این اتفاق واقعا میفته . حالا بریم ببینیم این حافظه SD که الان کوچیکتر شده و بهش میگن حافظه Micro SD چیه و چجوری این کارها رو انجام میده پس تا انتهای پست همراه من باشید .

حافظه Micro SD چیست ؟

SD مخفف عبارت Secure Digital به معنی دیجیتال ایمن هست . حالا چرا ایمن ؟ به دو دلیل ، یکی قفل سخت افزاری و دیگری به دلیل قفل نرم افزاری . قفل سخت افزاری همون اسلاید کوچیک کنار حافظه SD هست که وقتی اونو به حالت قفل تغییر وضعیت بدید ، دیگه با اطلاعات داخل حافظه کاری نمی تونید بکنید فقط می تونید بخونیدشون ( Read Only ) . قفل نرم افزاری به نوعی حمایت از حقوق ناشران موزیک به حساب میاد . داستانش طولانیه فقط در این حد بدونید که اگه اطلاعات طی فرآیند خاصی رمز نگاری بشه دیگه کسی نمی تونه اون اطلاعات رو کپی کنه و زحمات چندساله موزیک ساز رو به خاک و خون بکشه .

حافظه Micro SD نوعی از مموری کارت هایی است که با قطع برق اطلاعات خودش رو از دست نمیده . تو انگلیسی به این نوع حافظه ها میگن ” Non Volatile ” . مثلا حافظه رم کامپیوتر اینجوری نیست و دلیلش رو هم در پست ” چرا حافظه رم با قطع برق اطلاعات خود را از دست می دهد ” نوشتم . از حافظه Micro SD در موبایل ، تبلت ، لپ تاپ و دوربین عکاسی و فیلم برداری و دیگر وسائل الکترونیکی جهت ذخیره سازی اطلاعات مثل عکس ، صدا و فیلم استفاده میشه .

از ابتدا حافظه های SD بودن که اندازه بزرگی داشتن و به مرور زمان Mini SD طراحی شد و الان هم حافظه Micro SD که عبارت مایکرو Micro به معنی خیلی کوچیک هست .

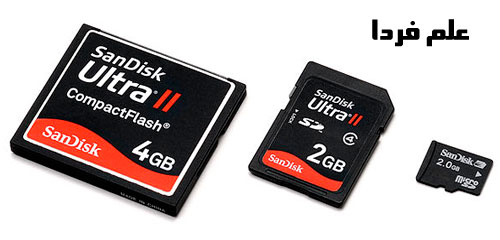

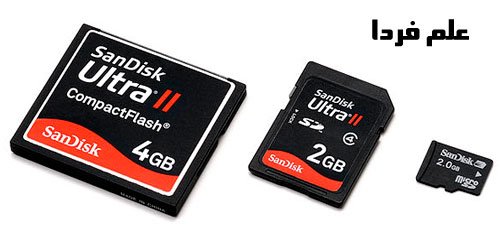

حافظه فلش SD تا حافظه Micro SD

حافظه فلش SD تا حافظه Micro SD

اجزای داخلی حافظه SD

اگه دم دستتون یه حافظه SD باشه ( از این رم بزرگا که بیشتر برای دوربین ها و موبایل های قدیمی 4  ، 5 سال پیش بود ) با یه تیغ تیز می تونید پکیجش رو باز کنید و داخلش رو ببینید . حافظه های فلش مثل فلش مموری ها و کارت های حافظه ، معمولا از یک چیپ حافظه مثلا 32 گیگ یا 16 گیگ و یک عدد چیپ کنترل کننده و تعدادی قطعه الکترونیکی دیگه مثل خازن و مقاومت تشکیل شدند .

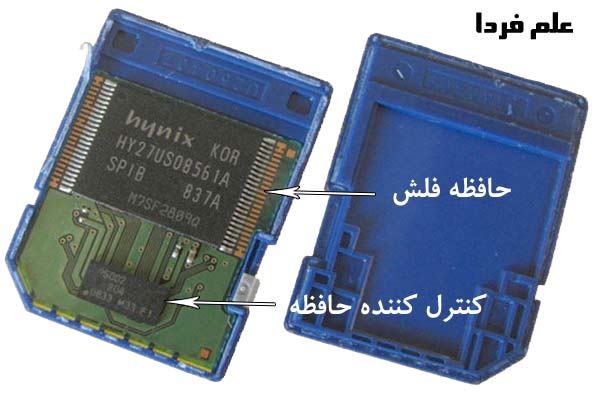

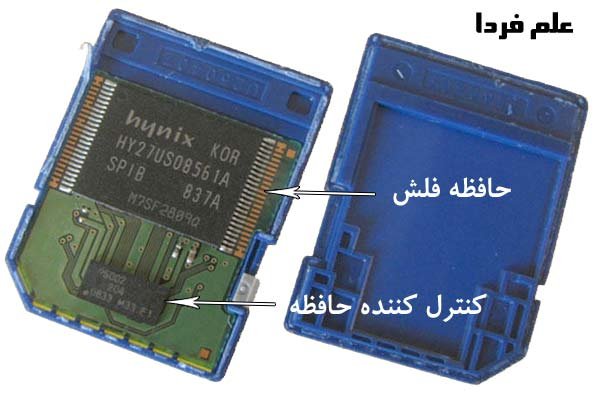

اجزای داخلی حافظه SD

اجزای داخلی حافظه SD

اجزای داخلی حافظه Micro SD

کارت های حافظه Micro SD رو نمی تونید باز کنید چون به صورت پرس شده هستن اما زیر همون پلاستیک محکم ، قطعاتی که در کارت های حافظه SD هستن استفاده میشن اما در ابعاد بسیار کوچک تر . قدیما که بازی های سگا و میکرو بودن ، داخلشون رو که باز میکردی یه مدل آی سی می دیدید که به آی سی قیری معروف بودن . شبیه قیر بودن ، زیر این قیر که در واقع یک ترکیب شیمیایی به نام Epoxy هست ، یک مدار مجتمع بسیار کوچک وجود داره که در کارت های حافظه Micro SD هم از این نوع مدار که معروف به COB هست استفاده میشه . COB مخفف عبارت Chip On Board هست . شکل زیر رو ببینید :

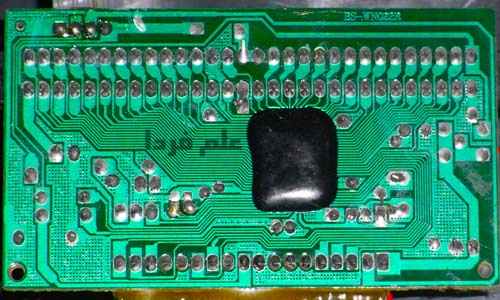

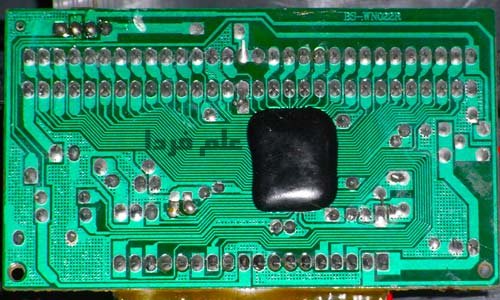

بسته بندی COB در الکترونیک - آی سی قیری

بسته بندی COB در الکترونیک – آی سی قیری

فرآیند تولید حافظه Micro SD خیلی جالبه . این رم های موبایل ابتدا در تعداد زیاد ، قالب بندی میشن و یک پلاستیک ساده بزرگ روی یک قالب خاص قرار میگیره . مثلا 20 تا رم موبایل روی یک قالب بزرگ هستن که بعدا برش می خورن . بعد مدار الکتریکی یا PCB اون طراحی و کار گذاشته میشه ، اجزای الکترونیکی مثل خازن و مقاومت از طریق روش SMT روی بورد قرار میگیرن ، آی سی ها که شامل حافظه فلش و همچنین کنترل کننده حافظه هست از طریق روش COB روی بورد سوار میشن . سپس توسط روش پکیجینگ یک نوع پلاستیک محکم روی اون میکشن . بعد از این کار ، این قالب بزرگ توسط روش های برش مثل برش لیزر و یا واترجت ( فشار آب ) به قسمت های کوچک تر که همون رم های موبایل هستن برش می خوره . البته از گفتن ریزه کاری ها اجتناب کردم چون الکی شلوغ میشد . شکل زیر نمای کلی از اجزای داخلی یک حافظه Micro SD رو نشون میده .

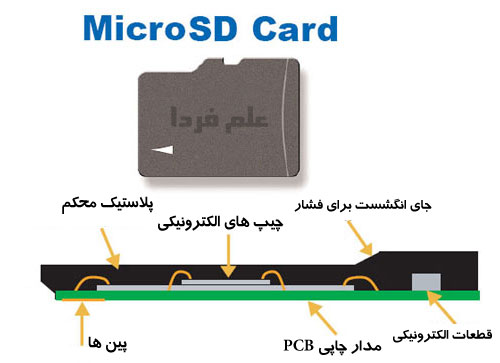

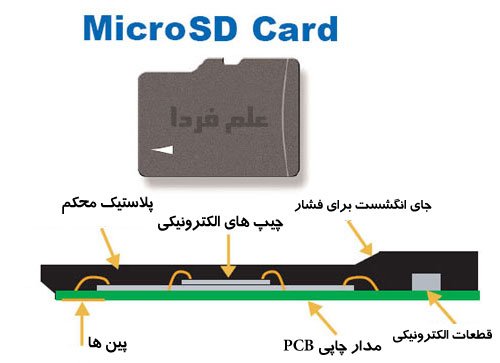

اجزای داخلی حافظه Micro SD

اجزای داخلی حافظه Micro SD

عملکرد حافظه فلش و کنترل کننده در حافظه Micro SD چیست ؟

حافظه فلش که بعدا به طور مفصل در موردش توضیح میدم همون طور که از اسمش مشخصه برای ذخیره سازی اطلاعات با سرعت بالا استفاده میشه . سرعت خوندن و نوشتن و پاک کردن و … بستگی به نوع کلاس حافظه داره که اینم بعدا مفصل توضیح میدم . فقط باید صبور باشید .

اما قسمت کنترل کننده حافظه ، وظیفه هماهنگ سازی بین حافظه فلش و دستگاه جانبی مثل لپ تاپ و تبلت و موبایل رو داره . کارهایی مثل copy/paste کردن اطلاعات ، فرمت کردن ، پاک کردن ، مدیریت انرژی ( ولتاژ ) ، ایمن سازی دیجیتال ، کنترل خانه های حافظه ، کنترل کلاک و … توسط کنترل کننده حافظه ، انجام میشه .

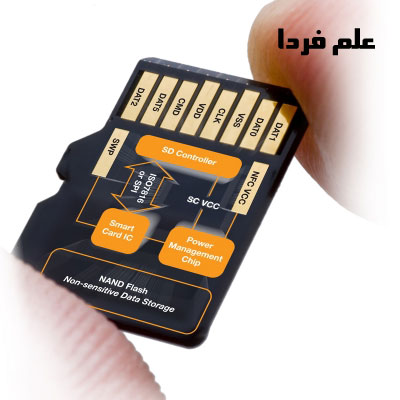

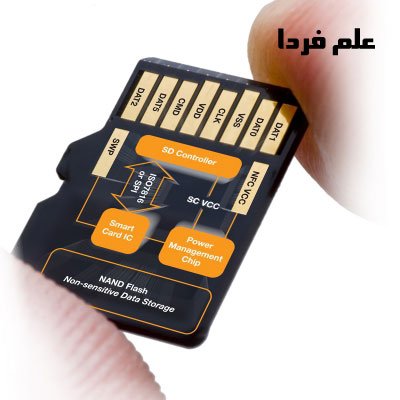

دیاگرام داخلی حافظه Micro SD - مایکرو اس دی

دیاگرام داخلی حافظه Micro SD – مایکرو اس دی

در مورد حافظه Micro SD حرف زیاد میشه زد . فعلا تا همین جا بسنده میکنم تا بعدا در پست های جداگونه بیشتر توضیح بدم .
