کلید پاور می تونه یکی از عوامل روشن نشدن کامپیوتر باشه ، در خیلی از مواقع که برق به مادربورد می رسه و پاور هم سالم هست ، کلید پاور رو باید تست کرد اما برای تست کلید پاور و فهمیدن اینکه درست کانتکت می کنه یا نه باید یک سری چیزها رو بدونید که در ادامه توضیح میدم . پس تا انتهای پست همراه من باشید .

کلید پاور چیست و چگونه کار می کند ؟

کلید پاور همون دکمه ای هست که موقع روشن کردن کامپیوتر می زنیدش . یک کلید ساده از نوع کلید فشاری . داخل این کلید دو عدد کانکتور وجود داره که با نگه داشتن کلید پاور ، این دو کانکتور به هم وصل میشن .

دو عدد سیم به کلید پاور وصل هستن . یک طرف اون دو سیم به مادربورد وصل میشه و یک طرف هر دو سیم به پایه های کلید پاور وصل هست . در واقع وقتی شما کلید پاور رو فشار میدید ، دو سر اون دو سیم که به کلید پاور وصله رو به هم وصل می کنید و با این کار دو عدد پین که روی مادربورد هست و طرف دیگه سیمها بهش وصله رو به هم اتصال میدید و برق در مادربورد جاری میشه . در ادامه بیشتر توضیح میدم . اون دکمه ای که شما جلوی کیس می زنید تا کامپیوتر روشن بشه در واقع همچین چیزیه :

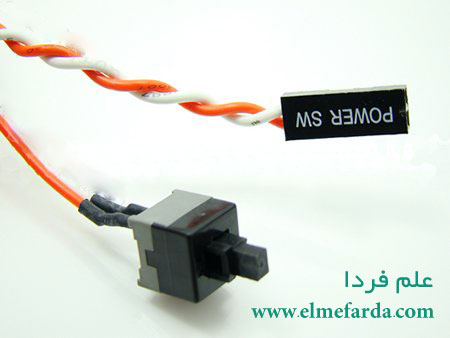

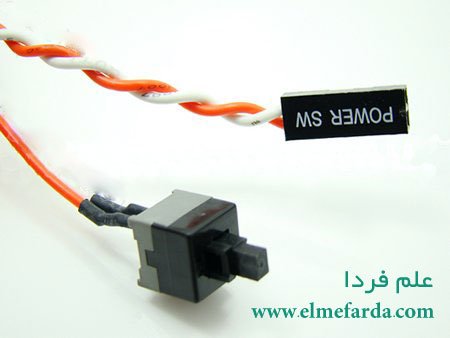

کلید پاور کامپیوتر

کلید پاور کامپیوتر



اساسا وظیفه کلید یا سوئیچ ، وصل کردن دو قسمت مدار به همدیگه هست . کلید پاور هم مثل بقیه کلید ها وظیفه بستن مدار به منظور برقراری جریان الکتریکی رو داره . کلید رو می ذارن تا هر وقت دوست داشتیم جریان رو در مدار جاری کنیم ( وسیله رو روشن کنیم ) . من به زبون خیلی ساده میگم . دوستانی که بلدن که هیچ اما خب خیلی از افراد هستن که هیچ ذهنیتی از الکترونیک و جریان و برق و این حرفا ندارن . همونطور که می دونید و شاید هم ندونید جریان الکتریکی تنها زمانی جاری میشه که مدار بسته باشه ، یه جور دیگه بخوام بگم اینجوری میشه : جریان باید از یک نقطه شروع بشه و دوباره به همون نقطه برگرده . در حالت پیش فرض ، مدار باز هست . با زدن کلید مدار بسته میشه و حالتی که خط بالا گفتم محقق میشه . به شکل زیر دقت کنید .

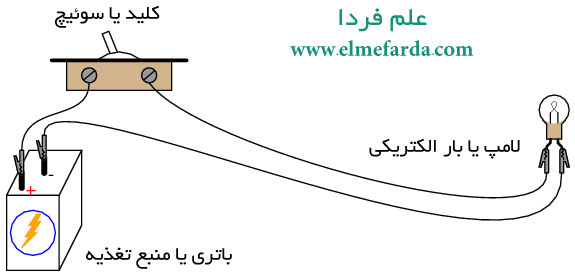

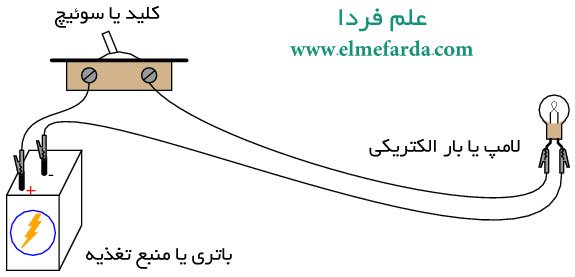

نقش کلید در مدار الکتریکی

نقش کلید در مدار الکتریکی



در مدار بالا تا زمانی که کلید وصل نشه جریان رد نمیشه و لامپ هم قاعدتا روشن نمیشه .

فرض کنید کلید یک لامپ روشنایی رو می زنید ، وقتی شما کلید رو می زنید در واقع یکی از سیم های متصل به لامپ که معمولا سیم فاز هست رو به فاز اصلی ساختمون وصل می کنید که در این حالت جریان برق در مدار لامپ جاری میشه و لامپ روشن میشه .

همه این حرفا رو زدم که بگم کلید پاور کامپیوتر کار عجیب و غریبی نمی کنه و مثل همه کلید ها فقط دو پایه یا سیم رو به هم وصل می کنه تا جریان برقرار بشه و کامپیوتر روشن بشه ، اصل ماجرا توسط مادربورد و پاور اتفاق می افته .

روشن کردن کامپیوتر از مادربورد بدون زدن کلید پاور

اگر سیم های کلید پاور کامپیوتر تون رو دنبال کنید می رسید به چند پین سوزنی روی مادربورد که معمولا مثل شکل زیر هست :

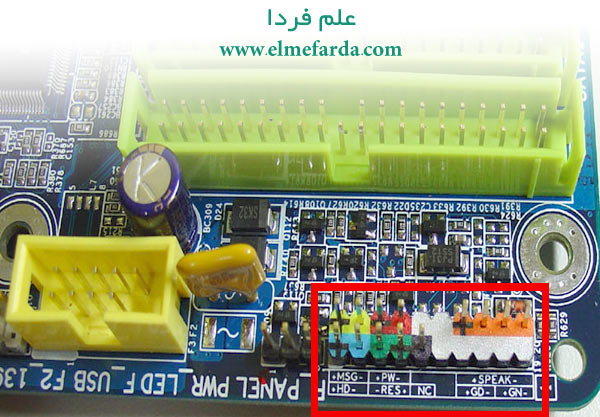

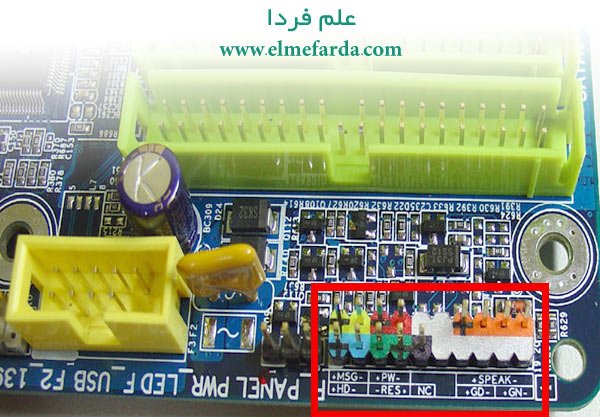

کانکتور کلید پاور روی مادربورد

کانکتور کلید پاور روی مادربورد

اگه دقت کنید زیر این پین ها یک سری عبارات اختصاری می بینید .

PW Sw مخفف Power Switch هست . RST Sw و یا RES Sw مخفف Reset Switch هست . HDD LED منظور همون لامپ جلوی کیس هست که سلامت هارد درایو رو نشون میده و PWR LED هم لامپ روشن بودن سیستم هست که باز جلوی کیس مشخصه .



پیکربندی پین های پنل - کلید پاور

پیکربندی پین های پنل – کلید پاور



کلید ریست کامپیوتر هم مثل کلید پاور دو رشته سیم داره که اونم داخل همین پین ها میره . به این پین ها در مجموع میگن Panel پنل ( روی مادربورد هم نوشته ) و یا Front Panel . معمولا پایین ترین قسمت مادربورد قرار داره . حالا وقتی شما کلید پاور رو فشار میدید در واقع پین هایی که سیمِ دو رشته ی کلید پاور بهشون وصل هست رو بهم اتصال میدید و جریان برقرار میشه . حتما از خودتون یا من می پرسید که چرا وقتی کلید رو رها میکنین باز هم کامپیوتر روشن میمونه ؟ جوابش خیلی الکترونیکیه . مدار مخصوصی برای این کار تعبیه شده که بعد از ول کردن کلید پاور جریان رو برقرار نگه داره ، بهش میگن نگه دارنده ( بچه های رشته برق در کارگاه ماشین های الکتریکی با این اصطلاح آشنا هستن ) . معمولا المان هایی مثل رله  و ترانزیستور از پس این کار برمیان .

اگر کلید پاور خراب شده باشه و یا به کلید پاور شک دارید می تونید سیم پاور رو از پین ها خارج کنید و با استفاده از یک پیچ گوشتی  و یا هر وسیله فلزی دیگه که جریان رو از خودش عبور میده ، دو پین مخصوص کلید پاور رو به هم اتصال بدید . اگر کامپیوترتون مشکل خاصی نداشته باشه میبینید که روشن میشه . برای ریست کردن بدون زدن کلید ریست روی کیس هم همینطوره . با پیچ گوشتی پین های مربوط به ریست  رو اتصال بدید . کلید یا سوئیچ ، پایه مثبت و منفی نداره .

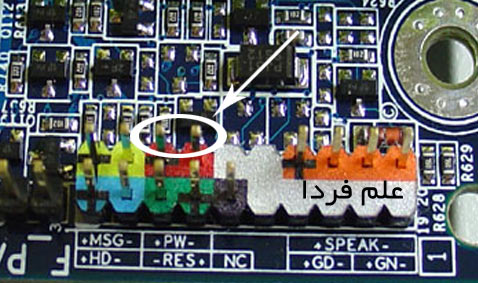

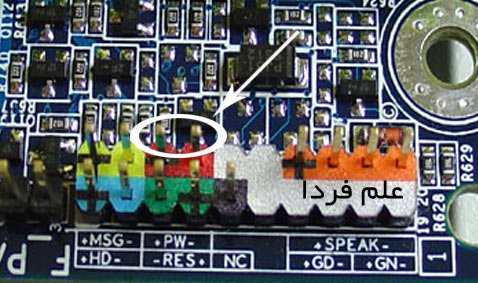

پین های کلید پاور روی مادربورد

پین های کلید پاور روی مادربورد



فقط حواستون باشه که مدارهای الکترونیکی به اتصال ، حساس هستن و شاید با یک اتصال ساده چند ثانیه ای و گهگاه یک ثانیه ای ، یکی از قطعات مهم مدار یا مادربورد بسوزه . منظورم اینه که موقع کار با پیچ گوشتی و اتصال پین های کلید پاور ، حواستون باشه پیچ گوشتی با چیزهای دیگه اتصال برقرار نکنه که باید یه مادربورد رو بغل کنید .
