کالبد شکافی Galaxy S5 ، قطعات داخلی

تاریخ انتشار : 13 اسفند 1393

چند وقت پیش مشخصات فنی گلکسی اس 5 رو گفتم و معایب و مزایای گلکسی S5 رو در ابعاد مختلف بررسی کردم . حالا امروز می خوام قطعات داخلی Galaxy S5 رو نشون بدم و بررسی کنم ببینیم چه چیزهایی باعث بوجود اومدن گوشی خوبی مثل Galaxy S5 شده .

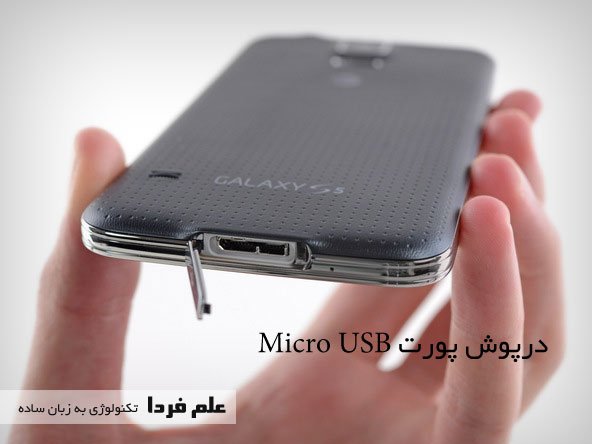

قبل از باز کردن Galaxy S5 درپوش پورت Micro USB نظر ما رو جلب می کنه که برای ضد اب بودن گوشی طراحی شده . پست مرتبط : گوشی ضد آب چیست ؟



درپوش پورت Micro USB 3.0 در Galaxy S5

درپوش پورت Micro USB 3.0 در Galaxy S5

می دونید که گوشی های سامسونگ به سادگی قاب پشت شون باز میشه ، گوشی Galaxy S5 هم به همین شکل هست ، با انگشت تون و بدون نیاز به ابزار خاصی می تونید قاب پشتی Galaxy S5 رو باز کنید به باتری قابل تعویض سامسونگ برسید .

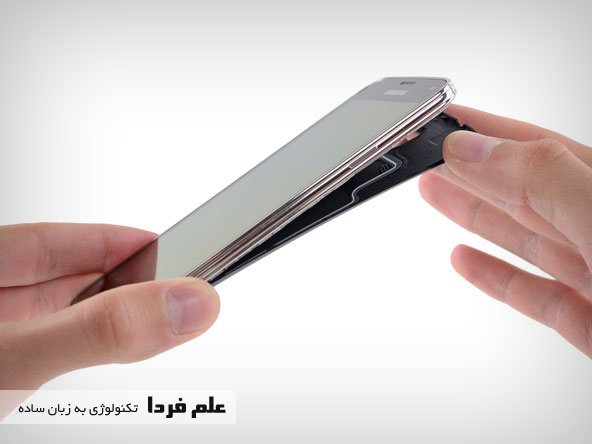

باز کردن قاب پشت galaxy s5

باز کردن قاب پشت galaxy s5

پست مرتبط : فرق باتری داخلی و باتری قابل تعویض گوشی

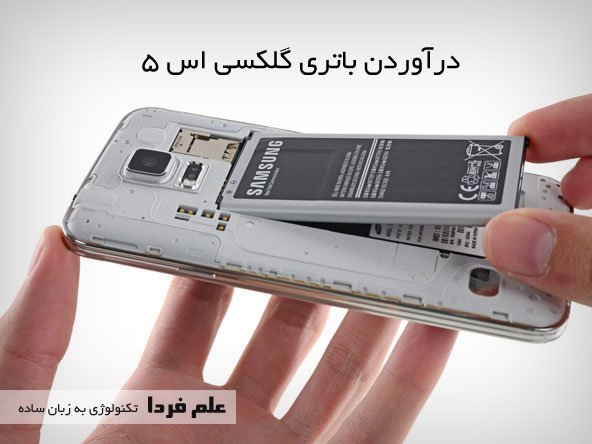

درآوردن باتری galaxy s5

درآوردن باتری galaxy s5

باتری گلکسی اس 5 نسبت به باتری Galaxy S5 بهتر شده . از 2600 میلی آمپر شده 2800 میلی آمپر .

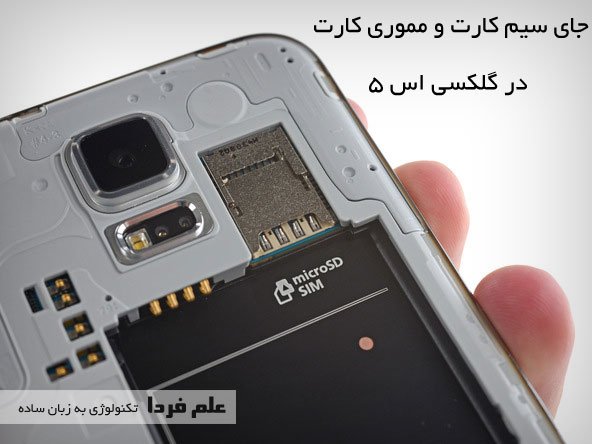

باتری رو که در بیاریم به سادگی میشه دید که جای سیم کارت و حافظه Micro SD بالا و پایین همدیگه هستن . که خب من رو یاد قبرهای دوطبقه و چندطبقه قبرستون میندازه که سامسونگ با این کار کمبود جا رو جبران کرده .



جای سیم کارت و اسلات حافظه در Galaxy S5

جای سیم کارت و اسلات حافظه در Galaxy S5

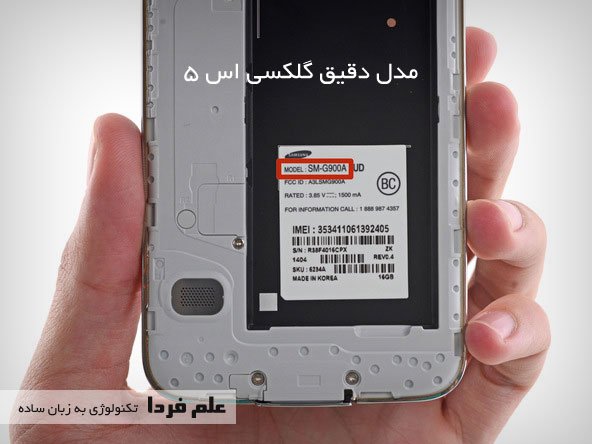

مدل تجاری دقیق گلکسی اس 5 رو هم می تونید ببینید :

مدل تجاری گلکسی اس 5

مدل تجاری گلکسی اس 5

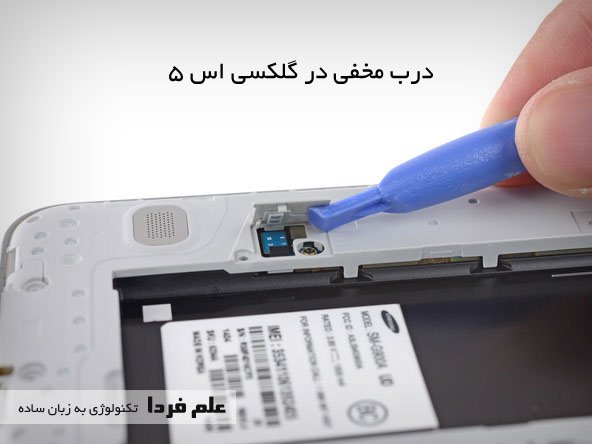

کنار جای باتری ، یه درب مخفی کوچولو وجود داره که کمی مشکوک به نظر می رسه ، در ادامه میگم که این درب مخفی واسه چیه .

درب مخفی در Galaxy S5

درب مخفی در Galaxy S5

کالبد شکافی Galaxy S5 – جدا کردن نمایشگر

حالا وقت جدا کردن صفحه نمایش گوشی Galaxy S5 هست . برای این کار نیاز به ابزار کوچک و بخصوصی نیاز هست که در تصویر می بینید .

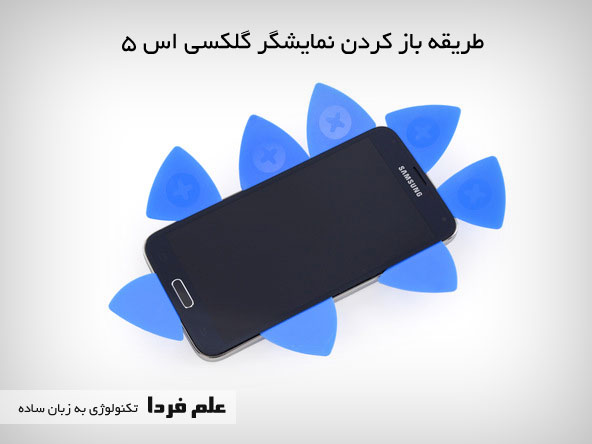

باز کردن نمایشگر Galaxy S5

باز کردن نمایشگر Galaxy S5

باید در جاهای مختلف این ابزار رو داخل کنید که چفت نمایشگر باز بشه . البته باید یه مقدار حرارت هم بدید که خودش رو ول کنه و جدا شه .

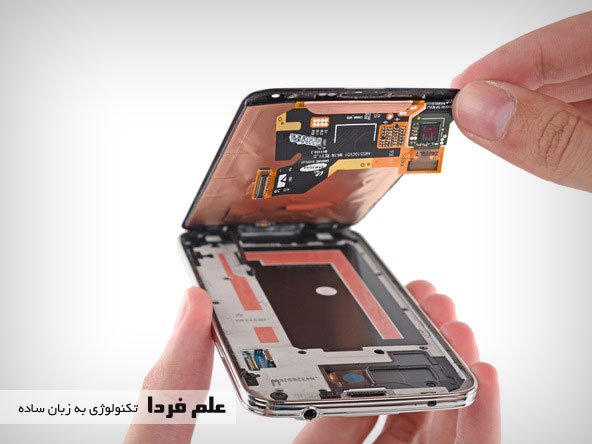

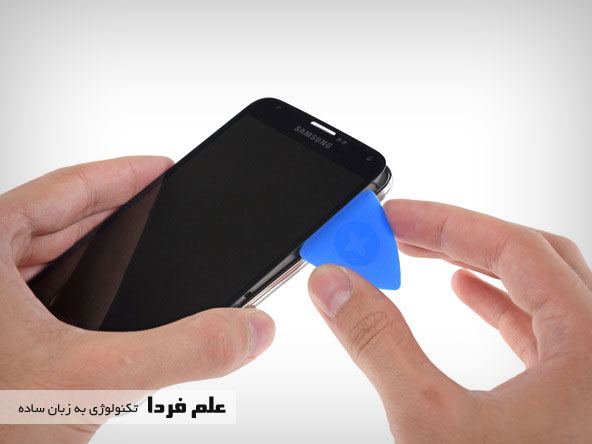

بلند کردن نمایشگر گلکسی اس 5

بلند کردن نمایشگر گلکسی اس 5

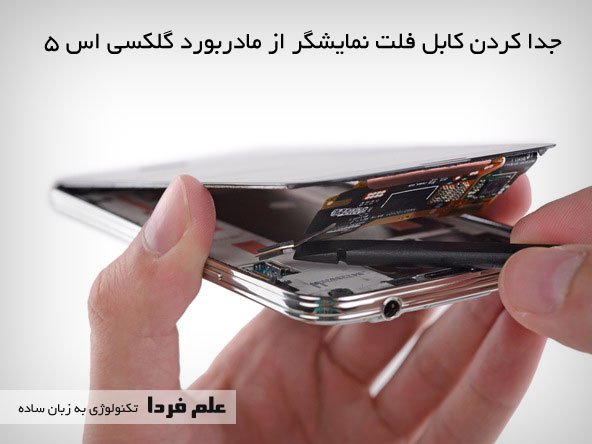

مراقب باشید ، پنل LCD با یه سیم به اصطلاح فلت به مادربورد متصل شده ، اون فلت به سادگی با فشار به سمت بالا جدا میشه .

جدا کردن فلت تاچ اسکرین Galaxy S5

جدا کردن فلت تاچ اسکرین Galaxy S5

طراحی گوشی Galaxy S5 طوریه که برای رسیدن به مادربورد باید صفحه نمایش رو جدا کنید که این مسئله کار رو سخت میکنه .

صفحه نمایش جدا شده Galaxy S5

صفحه نمایش جدا شده Galaxy S5

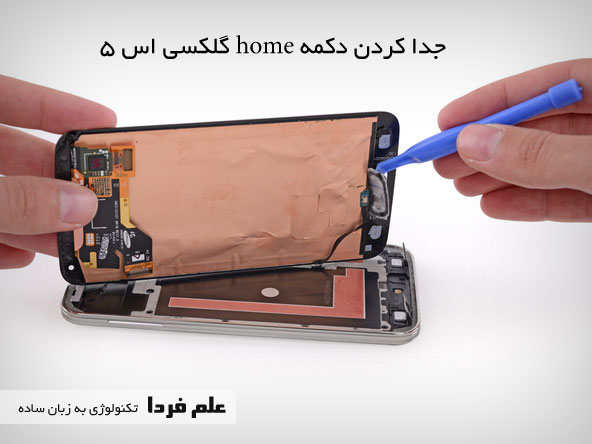

دکمه home رو هم باید جدا کنیم تا نماشگر جدا بشه . این قسمت خیلی حساسه .

جدا کردن دکمه HOME از نمایشگر Galaxy S5

جدا کردن دکمه HOME از نمایشگر Galaxy S5

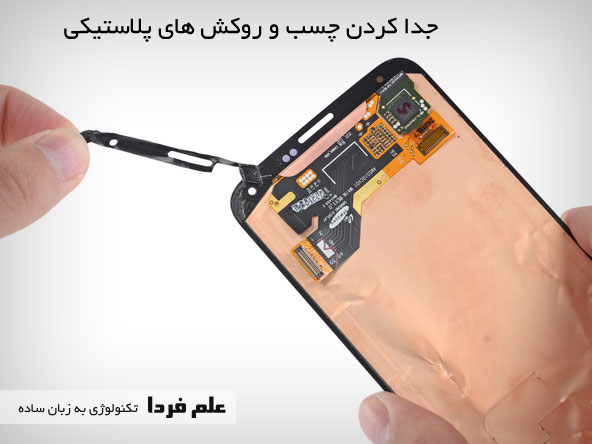

ضمنا مواد نگهدارنده و چسبنده دور قاب رو هم باید جدا کنیم . متاسفانه برای اسمبل کردن Galaxy S5 دوباره باید مواد چسبنده بزنیم .

جدا کردن چسب و روکش پلاستیکی Galaxy S5

جدا کردن چسب و روکش پلاستیکی Galaxy S5

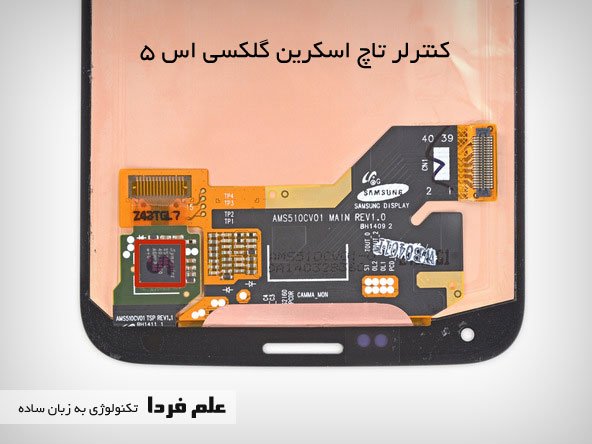

کنترلر تاچ اسکرین گوشی Galaxy S5 رو می بینید به شماره Synaptics S5100A

کنترلر تاچ اسکرین در گلکسی اس 5

کنترلر تاچ اسکرین در گلکسی اس 5

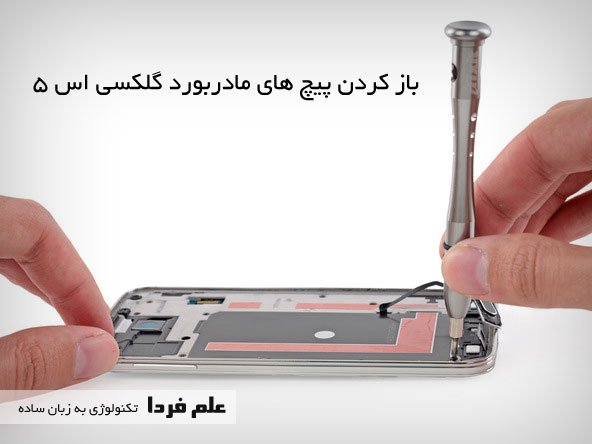

حالا واسه باز کردن مادربورد Galaxy S5 باید چند تا پیچ رو باز کنیم .

باز کردن پیچ های مادربورد Galaxy S5

باز کردن پیچ های مادربورد Galaxy S5

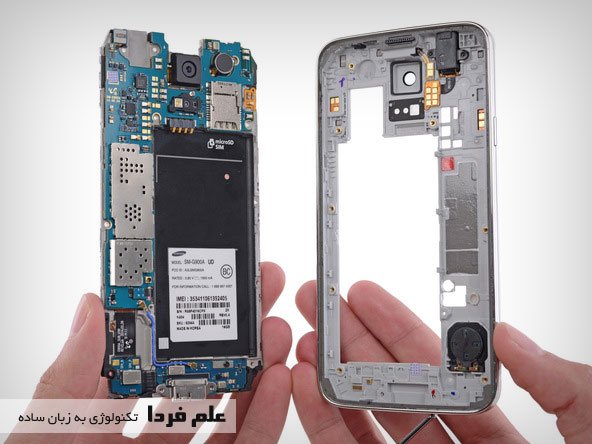

خیلی ساده مادربورد به همراه یه فریم که بهش چسبیده ، از قاب اصلی جدا میشه .

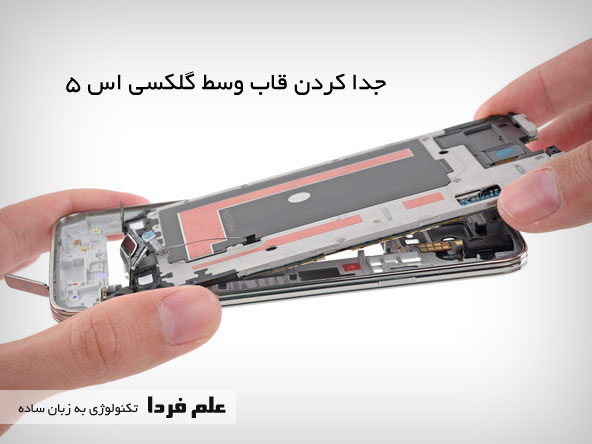

جدا کردن قاب وسط Galaxy S5

جدا کردن قاب وسط Galaxy S5



جدا کردن مادربورد از قاب اصلی Galaxy S5

جدا کردن مادربورد از قاب اصلی Galaxy S5

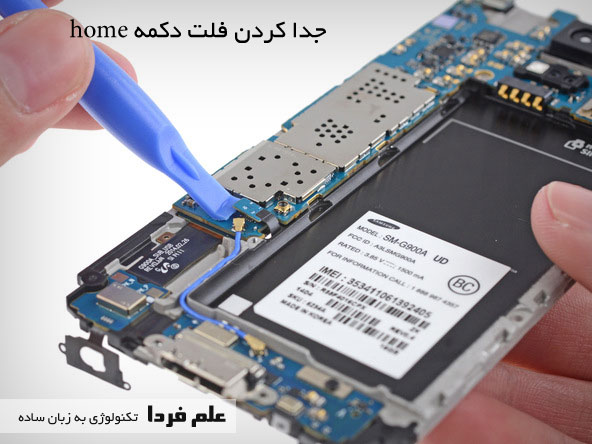

یادتونه بالاتر یه درب مخفی کوچیک دیدیم ، الان کاشف به عمل اومد که این درب مخفی واسه جدا کردن سیم فلت دکمه Home هست .

جدا کردن فلت دکمه home گلکسی اس 5

جدا کردن فلت دکمه home گلکسی اس 5

کالبد شکافی Galaxy S5 – دوربین عقب و جلو

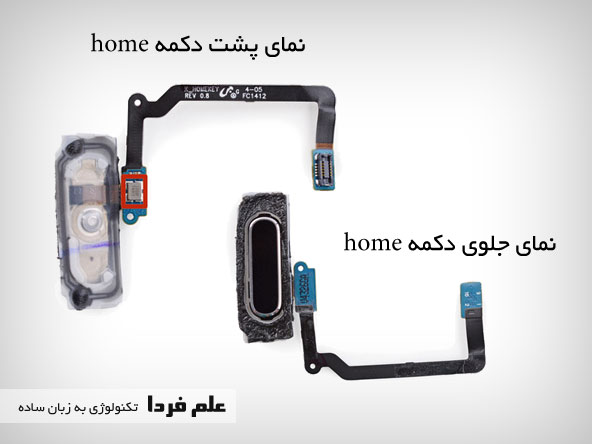

می دونید که دکمه home گلکسی اس 5 با سنسور اثر انگشت ادغام شده که خب یه چیزی باید اثر انگشت شما رو کنترل کنه . در تصویر زیر کنترل کننده دکمه home رو می بینید .

دکمه home گلکسی اس 5 به همراه سنسور اثر انگشت

دکمه home گلکسی اس 5 به همراه سنسور اثر انگشت

چیپ کنترلر دکمه home به شماره 1200P E43F2

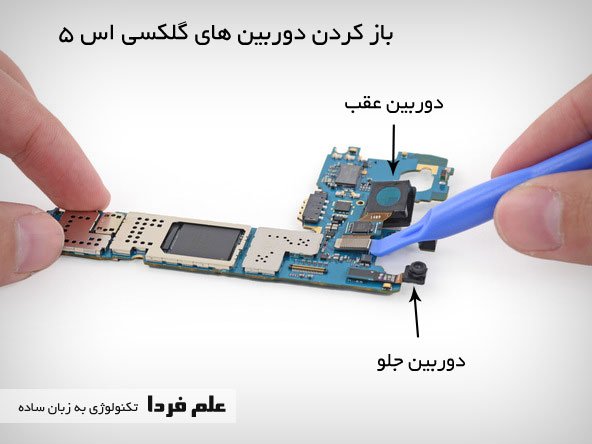

حالا که اون سیم فلت دکمه home رو جدا کردیم مادربور به سادگی جدا میشه . روی مادربورد دوربین جلو و دوربین عقب گوشی Galaxy S5 تعبیه شده که به سادگی جدا میشن .

جدا کردن دوربین های GALAXY S5

جدا کردن دوربین های GALAXY S5

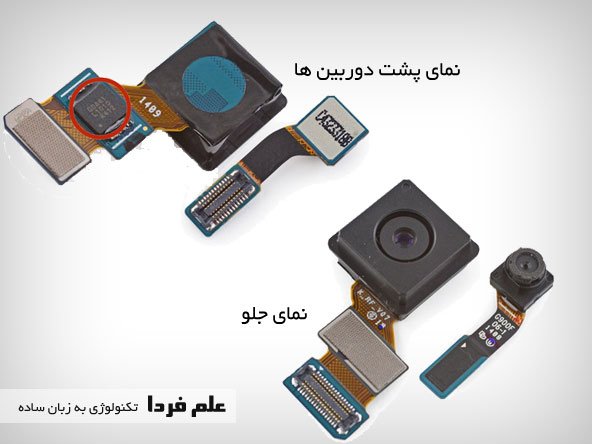

نمای جلو و عقب دوربین های گلکسی اس 5

نمای جلو و عقب دوربین های گلکسی اس 5

■ QDA41 L1010 R412 چیپ کنترلر دوربین

کالبد شکافی Galaxy S5 – مادربورد ، پردازنده و RAM

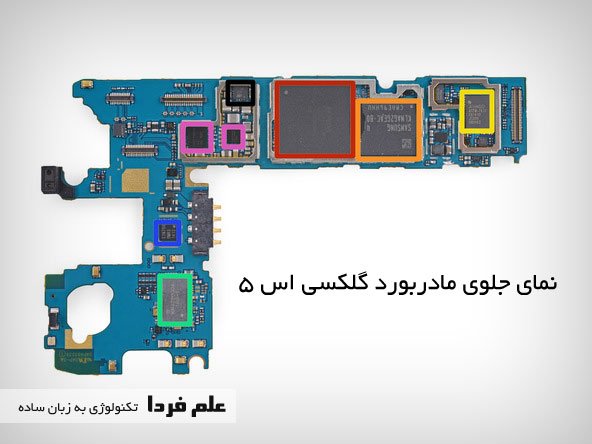

حالا دیگه رسیدیم به مادربورد گوشی Galaxy S5 . در شکل زیر می بینید :

مادربورد ، پردازنده و RAM گوشی Galaxy s5

مادربورد ، پردازنده و RAM گوشی Galaxy s5

 Elpida FA164A2PM ، حافظه رم RAM گوشی Galaxy S5 به میزان 2 گیگابایت . این همون چیپ رمی هست که در گوشی HTC One M8 هم دیدیم . زیر این چیپ RAM ، چیپست اسنپدرگون 2.5 گیگاهرتزی Quad Core قرار داره .

 Samsung KLMAG2GEAC-B0 حافظه فلش آنبورد 16 گیگابایت

 Avago ACPM-7617 کنترلر RF چند حالته و چند بانده

 Murata KM4220004 ماژول وای فای

 1412 (C1N75R UMR3) (C1N78B YMP4) که نمی دونم کارش چیه !

رگولاتور ولتاژ ( چیپست قابل برنامه ریزی ) MAX77804K و همچنین MAX77826

■ مایکرو کنترلر 32 بیتی STMicroelectronics 32A M410

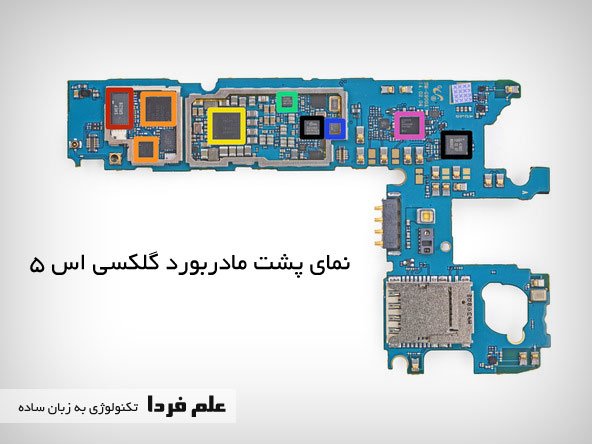

اون سمت مادربورد گوشی Galaxy S5 رو هم می تونید در شکل زیر ببینید :

مادربورد گلکسی اس 5 - نمای پشت

مادربورد گلکسی اس 5 – نمای پشت

 SWEP GRG28 ماژول سوئیچ آنتن

 Qualcomm WTR1625L گیرنده و فرستنده RF ( فرکانس رادیویی )

 Qualcomm WFR1620 برعکس بالایی ، این فقط چیپ گیرنده است .

 Qualcomm PMC8974 آی سی مدیریت توان الکتریکی

 Lattice iCE40 LP1K یک FPGA کم مصرف . FPGA یک چیپ قابل برنامه ریزی توسط کاربر هست .

 Invensense MP65M  ژیروسکوپ و شتاب سنج

 Qualcomm WCD9320 کدک صوتی ( رمزگذار ( اِنکدر ) و رمزگشای ( دیکدر ) صوتی )

■ SIMG 8240B0 کنترلر کابل MHL و NXP 47803 کنترلر فناوری NFC

کالبد شکافی Galaxy S5 – بورد جانبی

اما یه بورد جانبی هم هست :

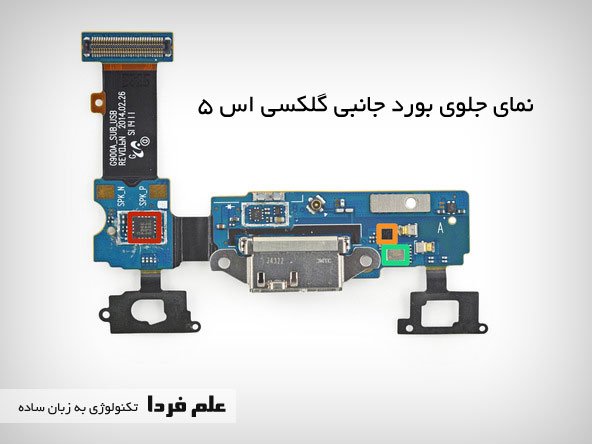

بورد جانبی Galaxy S5

بورد جانبی Galaxy S5

 Cypress CY8C20075-24LKXI ، سنسور لمس خازنی نمایشگر

RFMD RF1119 ، کنترلر آنتن

 S1221 ، میکروفن ثانویه

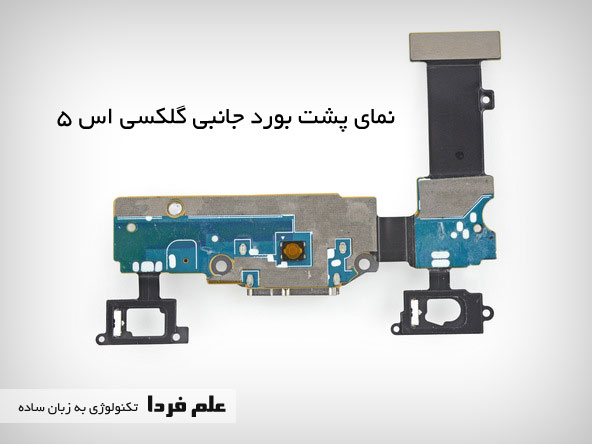

نمای پشت بورد جانبی Galaxy S5

نمای پشت بورد جانبی Galaxy S5

تعمیر پذیری گوشی Galaxy S5

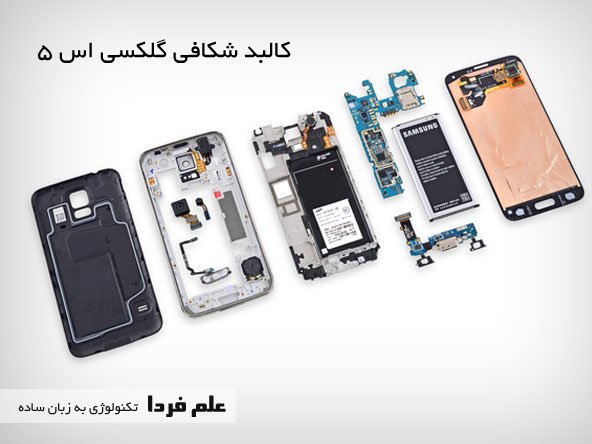

کالبد شکافی Galaxy S5

کالبد شکافی Galaxy S5

سایت ifixit از 10 نمره ، 5 داده که نشون دهنده سخت بودن تعمیرات گلکسی اس 5 هست .

باتری به راحتی جدا و تعویض میشه

بعضی از بخش های سخت افزاری گوشی Galaxy S5 به صورت ماژولار و جدا شدنی طراحی شده که کار رو برای تعمیر راحت می کنه . مثل دوربین ها ، اسپیکر ، جک هدفون ، موتور ویبره گوشی یا لرزاننده .

برای رسیدن به مادربورد ، اول باید نمایشگر رو باز کنیم و چسب یه سری قطعات رو بکنیم که خب تو بحث تعمیرات این مسئله آزار دهنده است .

تعویض هر قطعه ای غیر از باتری ، احتیاج به جدا کردن نمایشگر داره که احتمال آسیب پذیری رو بیشتر می کنه .

امیدوارم مفید بوده باشه .
