کالبد شکافی ایکس باکس 360 اسلیم E

تاریخ انتشار : 29 بهمن 1393

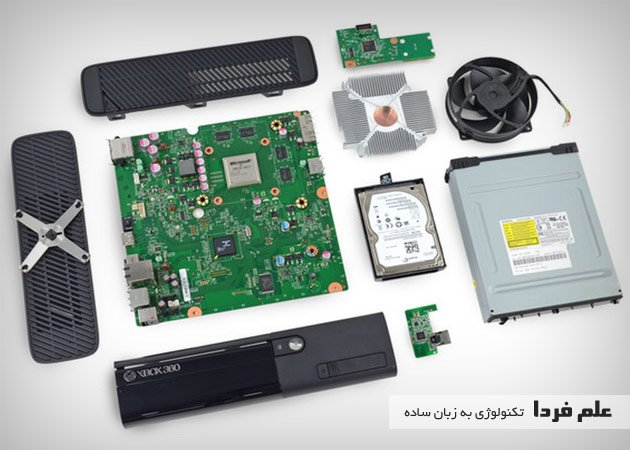

همونطور که بارها گفتم بعد از ایکس باکس 360 اسلیم S ، مایکروسافت یه مدل بهبود یافته از همون مدل S رو طراحی کرد به نام ایکس باکس 360 اسلیم E که تو بازار به ایکس باکس نیو اسلیم ( New Slim ) معروفه . حالا امروز می خوام کالبد شکافی ایکس باکس 360 اسلیم E رو بهتون نشون بدم تا با قطعات داخلی Xbox 360 Slim E بیشتر آشنا بشید .

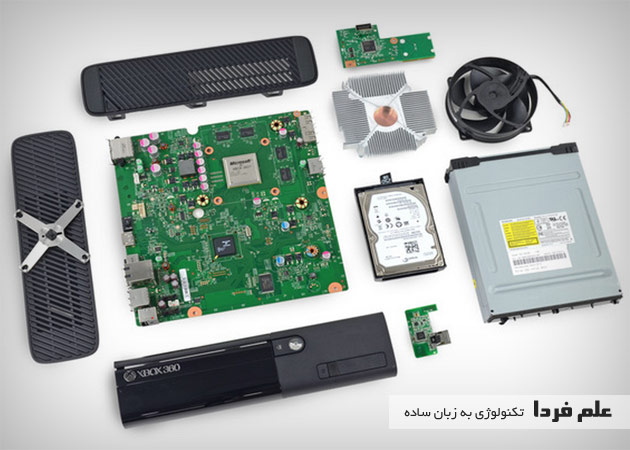

کالبد شکافی ایکس باکس 360 اسلیم E در علم فردا

کالبد شکافی ایکس باکس 360 اسلیم E در علم فردا

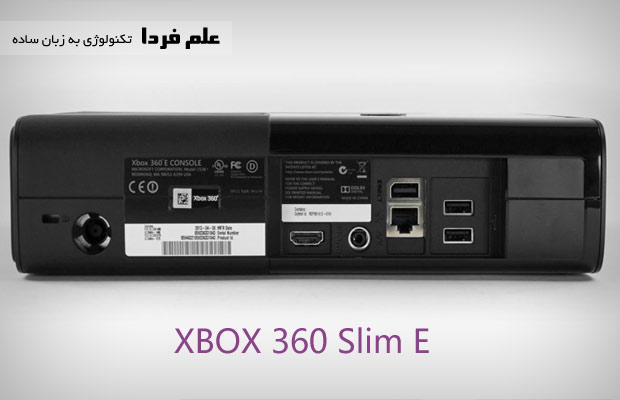

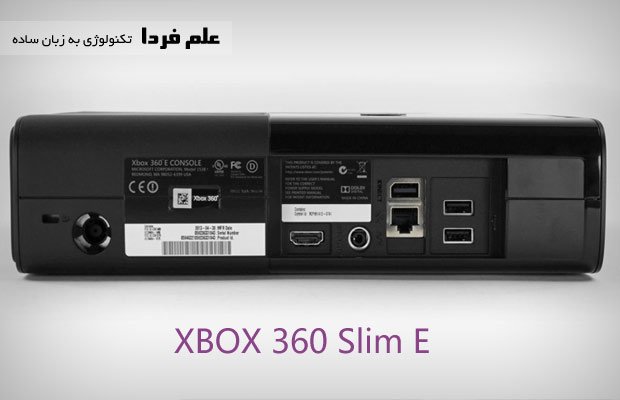

نمای پشت ایکس باکس 360 اسلیم E

نمای پشت ایکس باکس 360 اسلیم E

کالبد شکافی ایکس باکس 360 اسلیم E – هارد

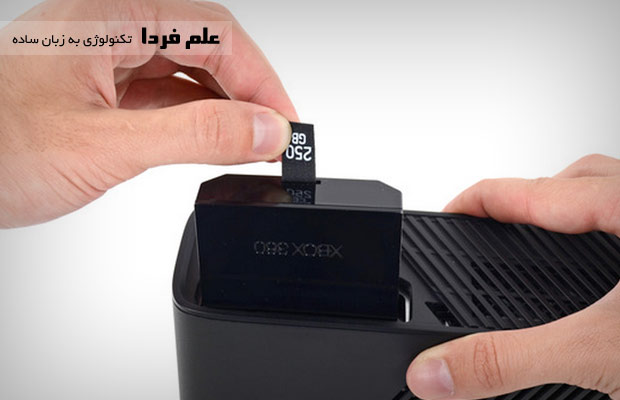

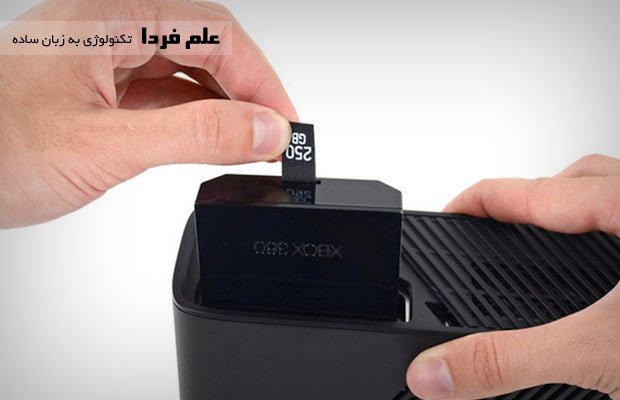

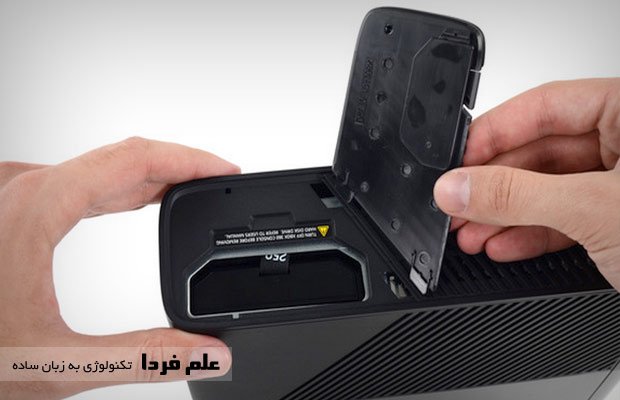

اولین قدم واسه باز کردن ایکس باکس 360 ، درآوردن هارد هست . اگه ایکس باکس 4 گیگ دارید که هیچی ، اما اگه هارد 250 یا 500 گیگ دارید باید هارد رو دربیارید . خیلی سادست ، بدون پیچ و مهره ، فقط باید روکش هارد رو جدا کنید و با استفاده از یه دستگیره پارچه ای اونو بکشید بیرون خودش در میاد .

برداشتن روکش هارد ایکس باکس 360 اسلیم E

برداشتن روکش هارد ایکس باکس 360 اسلیم E



درآوردن هارد ایکس باکس 360 اسلیم E

درآوردن هارد ایکس باکس 360 اسلیم E

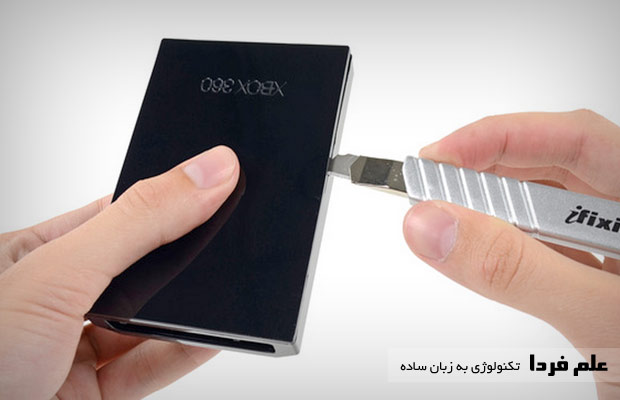

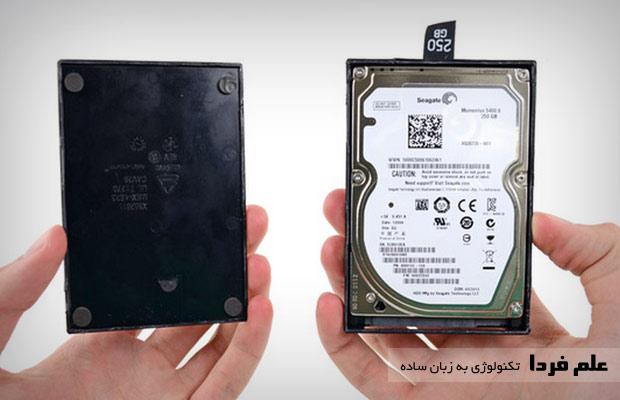

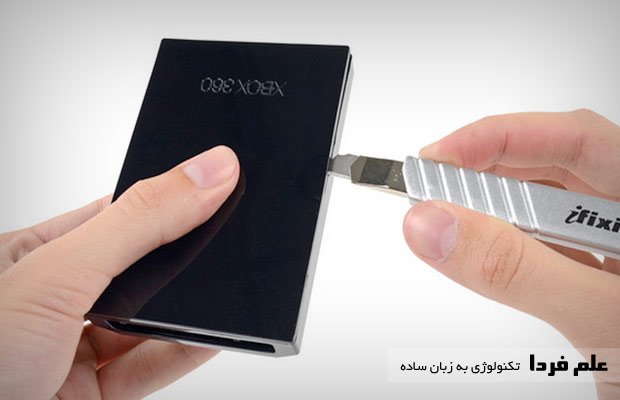

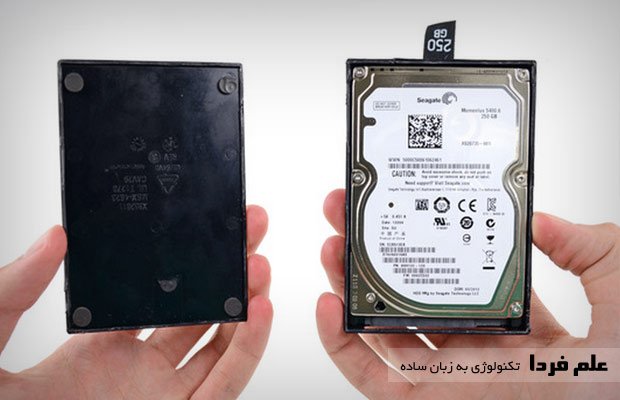

این جعبه مشکی فقط یه قابه ، داخلش هارد اصلی و واقعی وجود داره که مثل هارد لپ تاپ یا کامپیوتره . هارد 250 گیگ مارک Seagate ساتا 2.5 اینچی . به سادگی با یه هارد دیگه البته هارد مخصوص XBOX تعویض میشه .

باز کردن قاب هارد ایکس باکس 360 اسلیم E

باز کردن قاب هارد ایکس باکس 360 اسلیم E



هارد ایکس باکس 360 اسلیم E

هارد ایکس باکس 360 اسلیم E

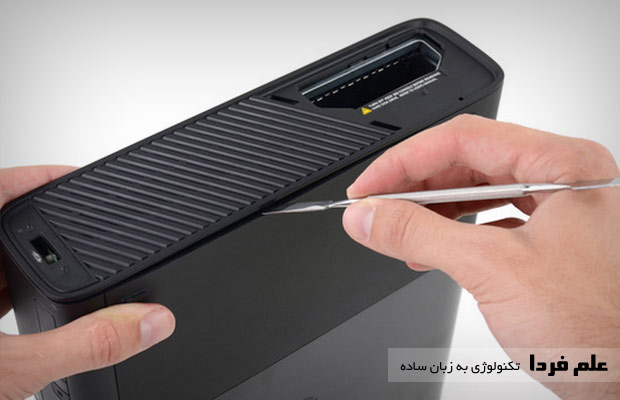

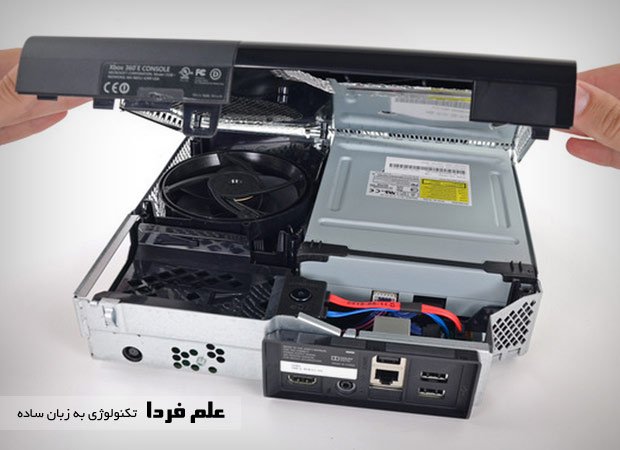

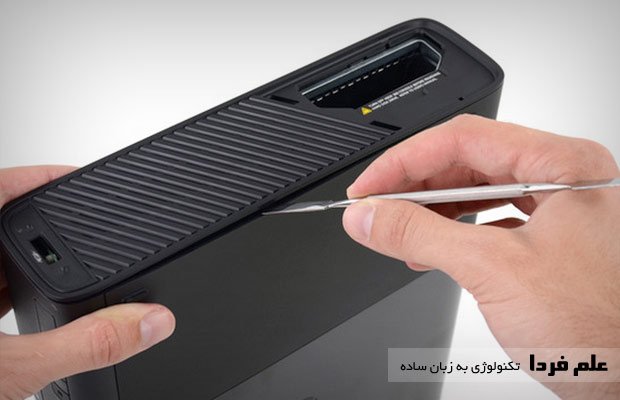

ایکس باکس 360 اسلیم E نسبت به اسلیم S یه مقدار راحت تر باز میشه چون دیگه خبری از زه فلزی دورش نیست و خارهای پلاستیکی کمتری هم داره . پس با استفاده از یه شی باریک ، خارهای پلاستیکی بالا و پایین ایکس باکس رو باز می کنیم .

باز کردن خار ضامن ایکس باکس 360 اسلیم E

باز کردن خار ضامن ایکس باکس 360 اسلیم E



جدا کردن قاب بالا و پایین Xbox 360 slim e

جدا کردن قاب بالا و پایین Xbox 360 slim e

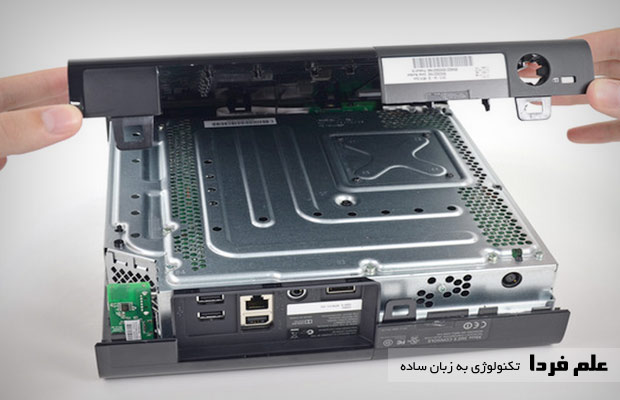

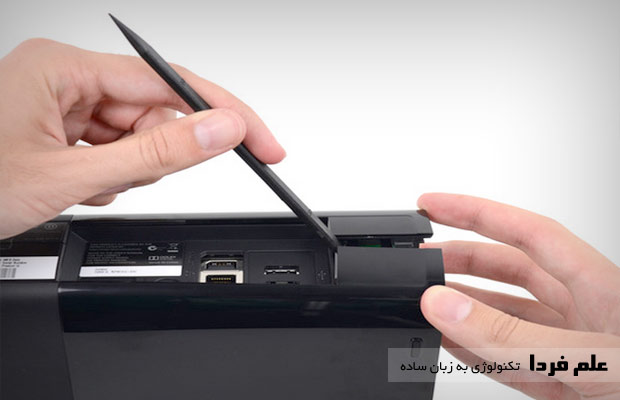

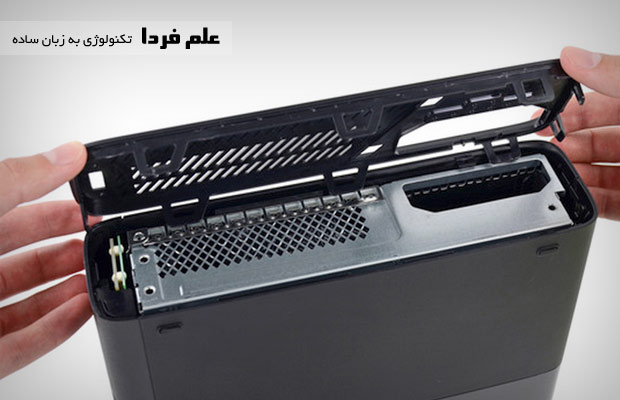

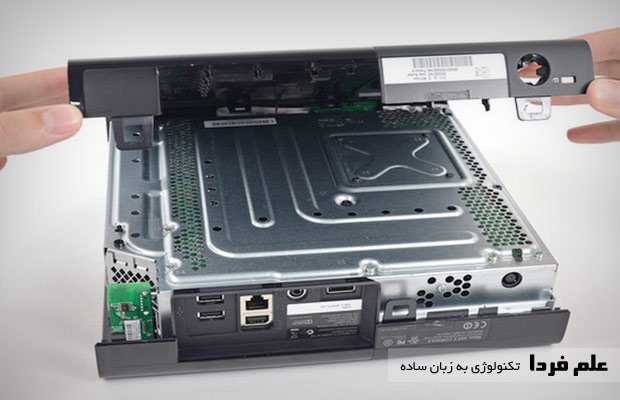

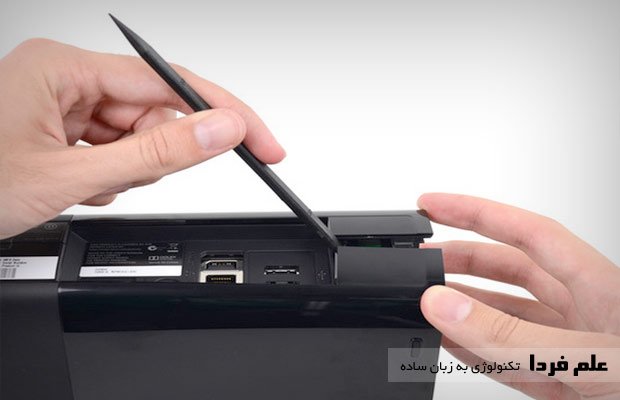

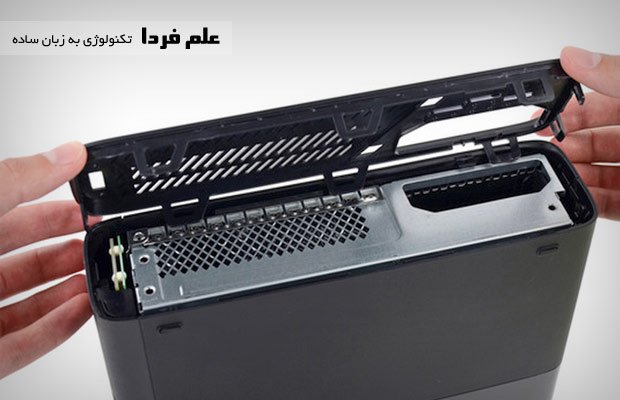

حالا نوبت پشت ایکس باکس 360 اسلیم E هست یعنی جایی که پورت ها قرار دارن ، اونجا هم خبری از پیچ نیست و باید با استفاده از یک شی مخصوص ، خارها رو جدا کنید ، این قسمت ( جدا کردن خارها ) نیاز به تجربه داره پس اگه بار اولتون هست خیلی مراقب باشید ، اگه خاری بشکنه دیگه مصیبت میشه .

باز کردن پشت ایکس باکس 360 اسلیم E

باز کردن پشت ایکس باکس 360 اسلیم E



پشت ایکس باکس 360 اسلیم E باز شده

پشت ایکس باکس 360 اسلیم E باز شده

کالبد شکافی ایکس باکس 360 اسلیم E – پنل جلو

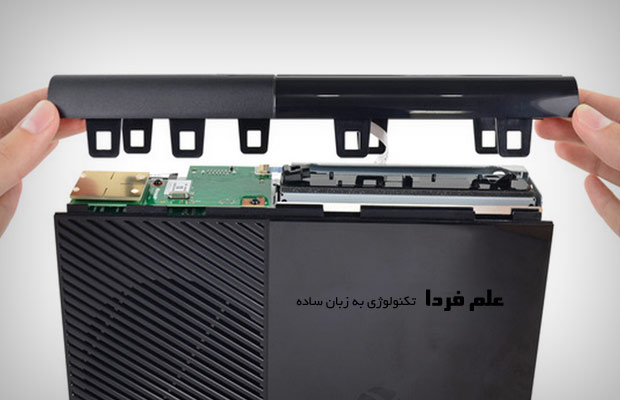

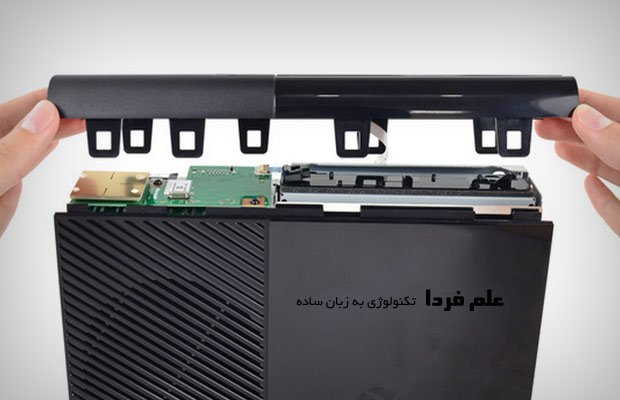

پنل جلو هم با خار چفت شده ، حواستون باشه پنل جلو رو وقتی باز کردید ، یهو نکشید چون یه کابل فلت از پنل جلو به خود ایکس باکس وصل هست که احتمال داره پاره بشه . این کابل وظیفش انتقال اطلاعات بین کلید روشن و خاموش و همچنین کلید Eject دی وی دی و مادربورد ایکس باکس هست .

باز کردن پنل جلو ایکس باکس 360 اسلیم E

باز کردن پنل جلو ایکس باکس 360 اسلیم E

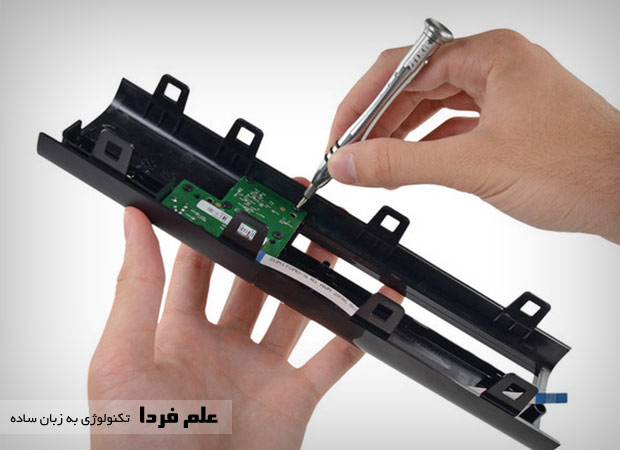

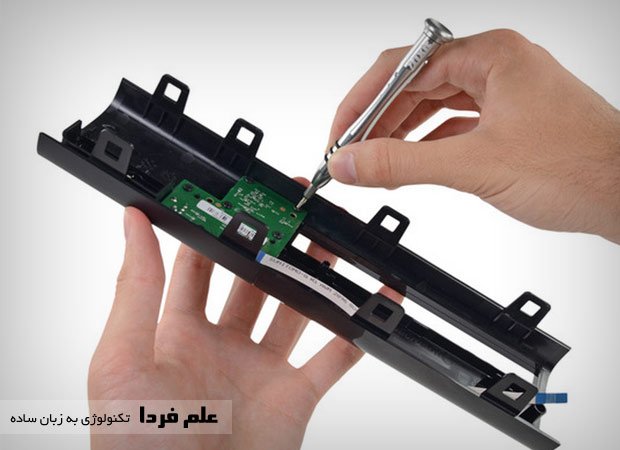

باز کردن بورد پنل جلو ایکس باکس 360 اسلیم E

باز کردن بورد پنل جلو ایکس باکس 360 اسلیم E

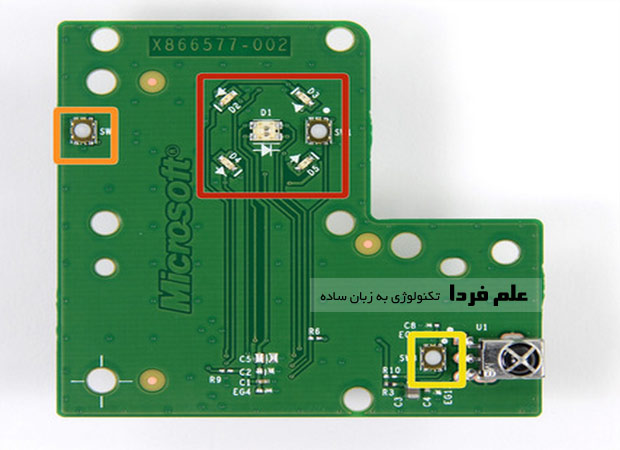

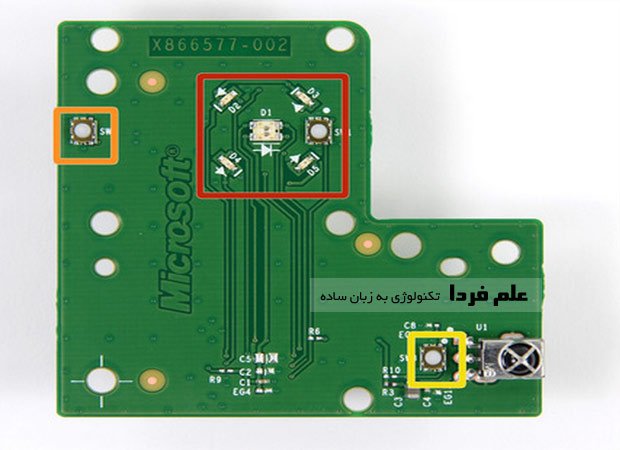

داخل پنل جلو یه بورد کوچیک تعبیه شده که دکمه روشن و خاموش ، دکمه اجکت DVD و دکمه سینک کردن دسته وایرلس ایکس باکس 360 روش تعبیه شده . این کلید ها از نوع مایکروسوئیچ MicroSwitch هستن که قبلا در موردش توضیح دادم .

بورد پنل جلو خاموش و روشن xbox slim E

بورد پنل جلو خاموش و روشن xbox slim E

دکمه پاور یا خاموش و روشن به همراه 4 تا لامپ بسیار ریز LED

دکمه Eject دی وی دی درایو

دکمه سینک کردن دسته وایرلس

کالبد شکافی ایکس باکس 360 اسلیم E – ماژول RF

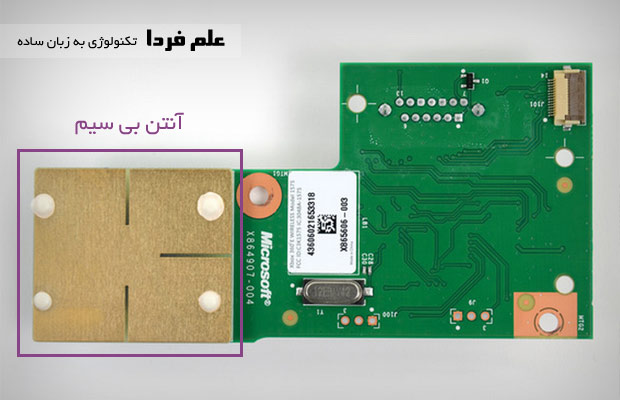

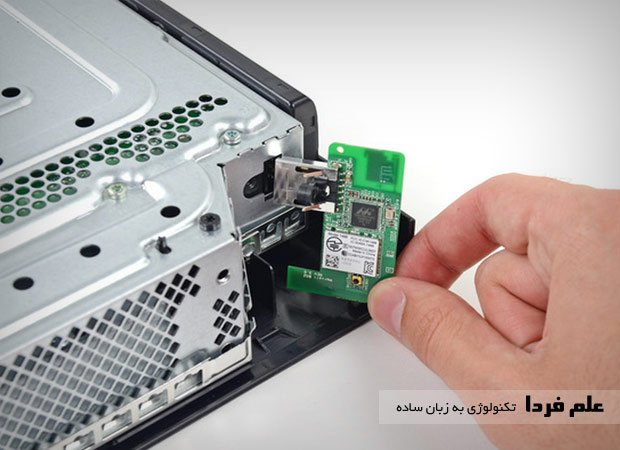

برخلاف ایکس باکس 360 اسلیم S که ماژول RF و چراغ های خاموش و روشن روی یک بورد بود ، در ایکس باکس 360 اسلیم E مایکروسافت دو تا بورد مجزا استفاده کرده . ماژول RF همون بوردی هست که دسته وایرلس بهش وصل میشه و به طور بیسیم می تونید با Xbox کار کنید .

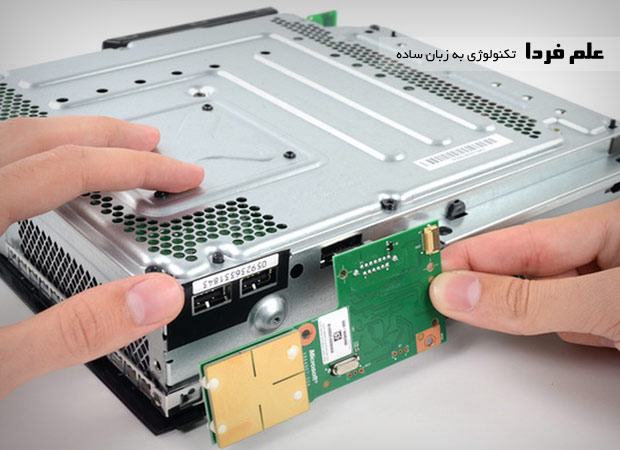

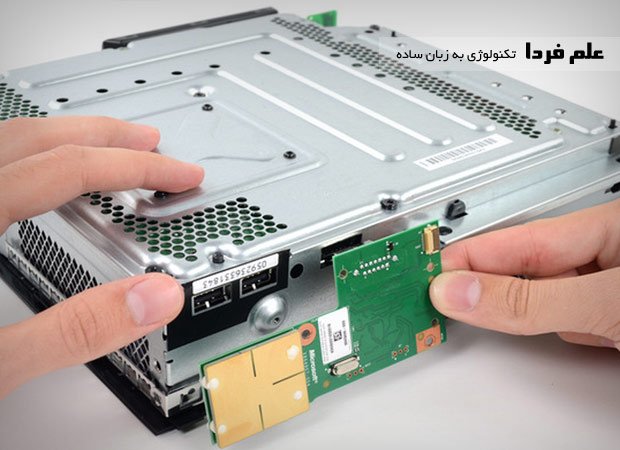

باز کردن ماژول RF ایکس باکس 360 اسلیم E

باز کردن ماژول RF ایکس باکس 360 اسلیم E

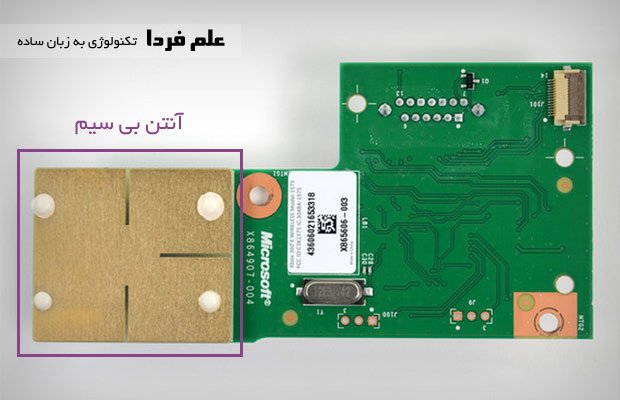

ماژول RF ایکس باکس 360 اسلیم E

ماژول RF ایکس باکس 360 اسلیم E



کنترلر ماژول RF ایکس باکس 360 اسلیم E

کنترلر ماژول RF ایکس باکس 360 اسلیم E

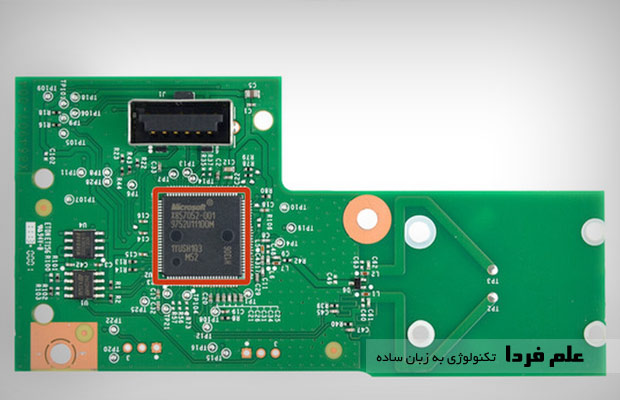

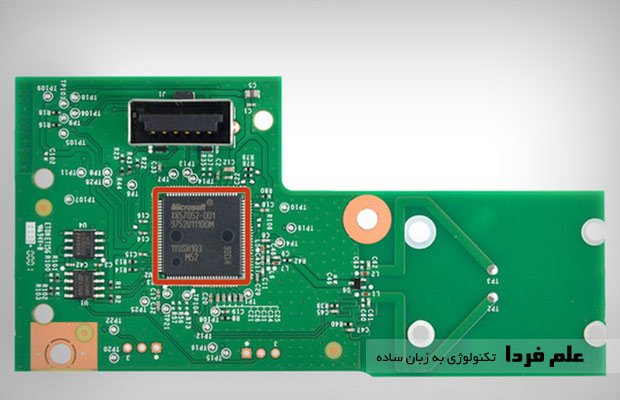

آی سی کنترلر RF به شماره X857052-001 IC که برند مایکروسافت روش خورده .

کالبد شکافی ایکس باکس 360 اسلیم E – ماژول وای فای

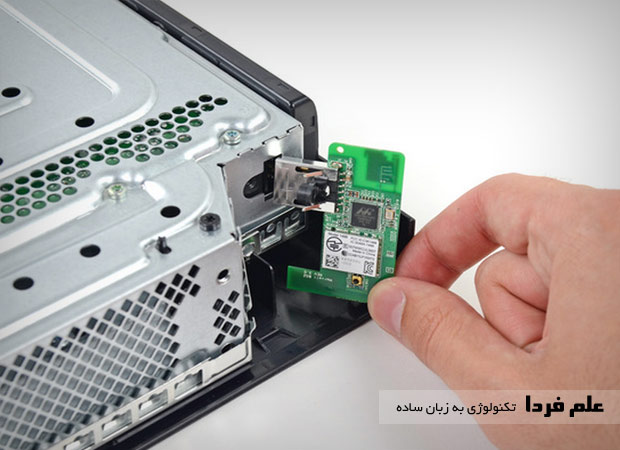

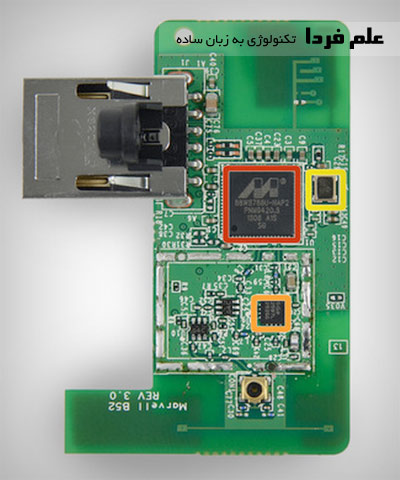

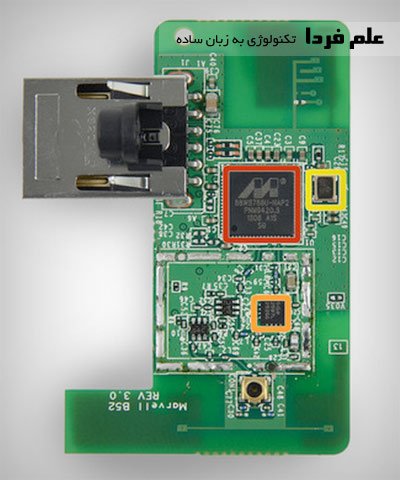

ماژول وای فای ایکس باکس 360 اسلیم E رو می بینید که 3 تا چیپ اصلی روش وجود داره .

باز کردن ماژول وای فای ایکس باکس 360 اسلیم E

باز کردن ماژول وای فای ایکس باکس 360 اسلیم E



ماژول وای فای ایکس باکس 360 اسلیم E

ماژول وای فای ایکس باکس 360 اسلیم E

 Marvell 88W8786U ، کنترلر اصلی کانال فرکانسی وای فای

 Skyworks 2597L آشکارساز سیگنال وای فای و تقویت کننده توان

 California Eastern Laboratories μPG2179TB ، یک عدد سوئیچ تک پل دو حالته

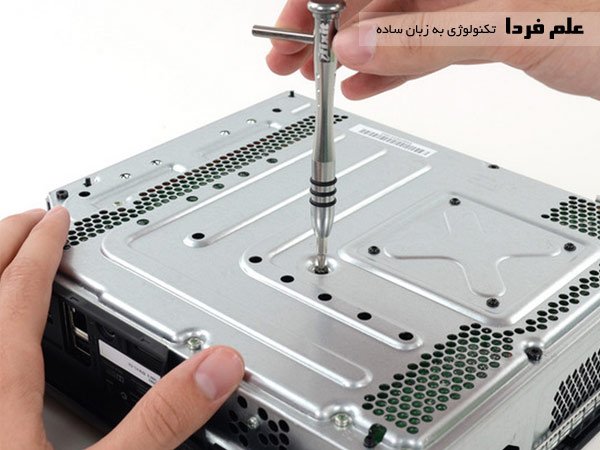

واسه اینکه به قطعات داخلی ایکس باکس 360 اسلیم E دست پیدا کنیم باید پیچ های 6 پر یا به انگلیسی پیچ Torx رو با پیچ گوشتی مخصوص باز کنید .

باز کردن پیچ 6 پر ایکس باکس 360 اسلیم E

باز کردن پیچ 6 پر ایکس باکس 360 اسلیم E

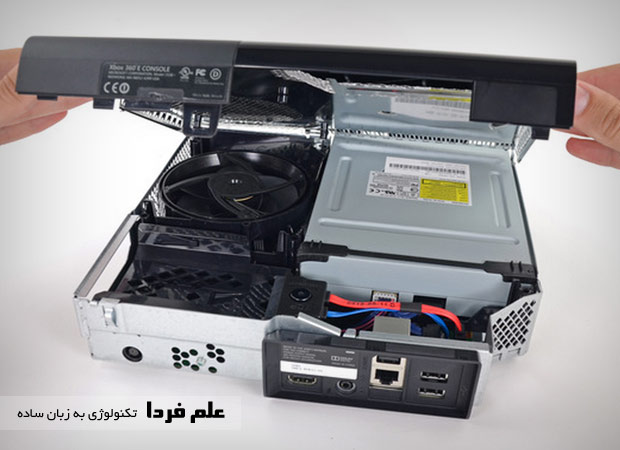

نمای داخل ایکس باکس 360 اسلیم E

نمای داخل ایکس باکس 360 اسلیم E

درایو نوری ایکس باکس 360 اسلیم E

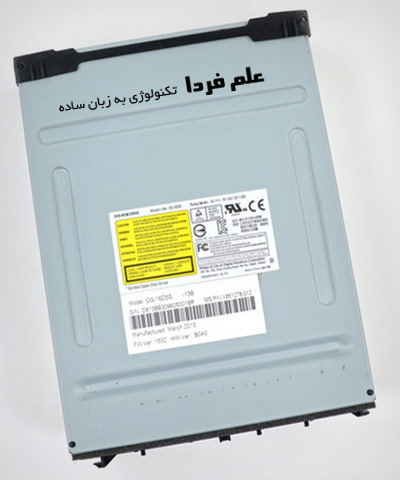

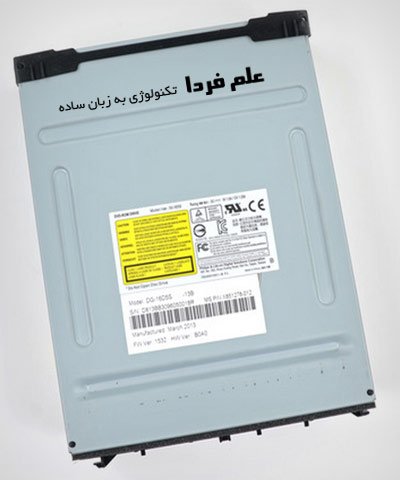

درایو نوری همونطوری مثل قبل طراحی شده که باید سیم ساتا و برقش رو جدا کنید . درایو نوری بدون پیچه و به جایی وصل نیست . می کشیمش بیرون . اینجا درایو نوری ما مارک لایتون Liteon مدل DG-16D5S هست .

درایو نوری ایکس باکس 360 اسلیم E

درایو نوری ایکس باکس 360 اسلیم E

کالبد شکافی ایکس باکس 360 اسلیم E – فن و هیت سینک

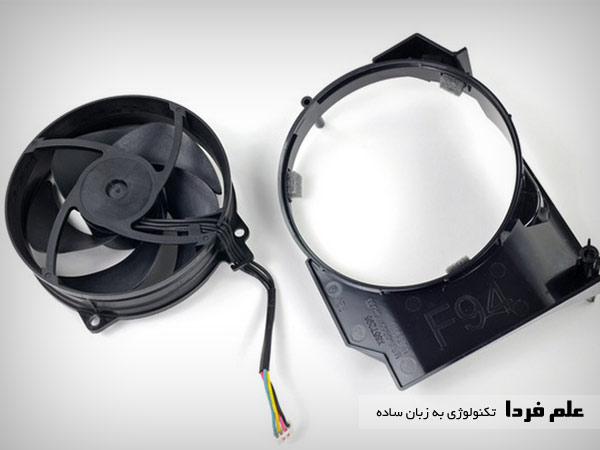

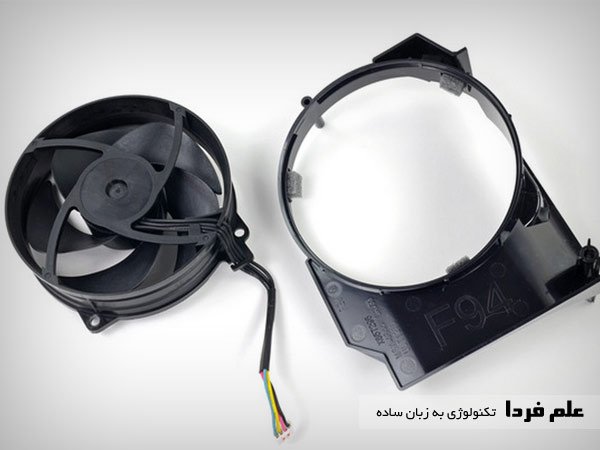

مایکروسافت ادعا می کنه که مدل E سر و صدای کمتری نسبت به XBOX slim S داره که واقعا هم همینطوره . بخش مهمی که سر و صدا ایجاد می کنه تو همه دستگاه ها ، فن FAN هست . فن ایکس باکس 360 اسلیم E رو در عکس زیر می بینید .

فن ایکس باکس 360 اسلیم E

فن ایکس باکس 360 اسلیم E

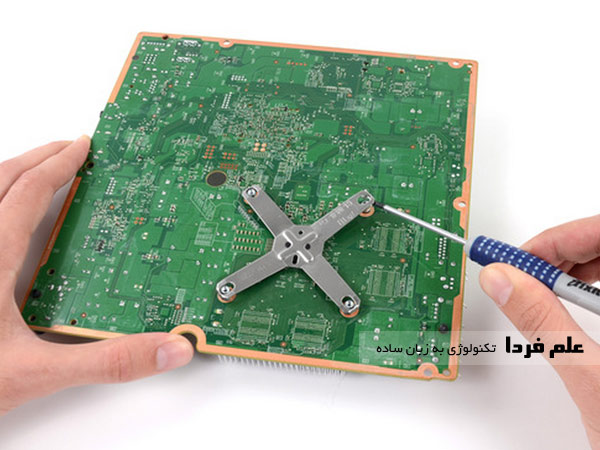

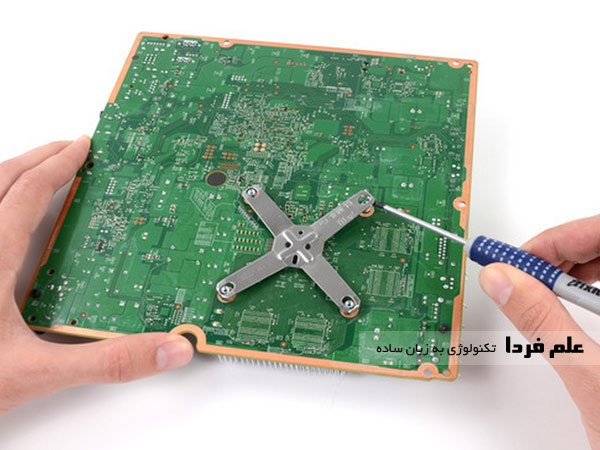

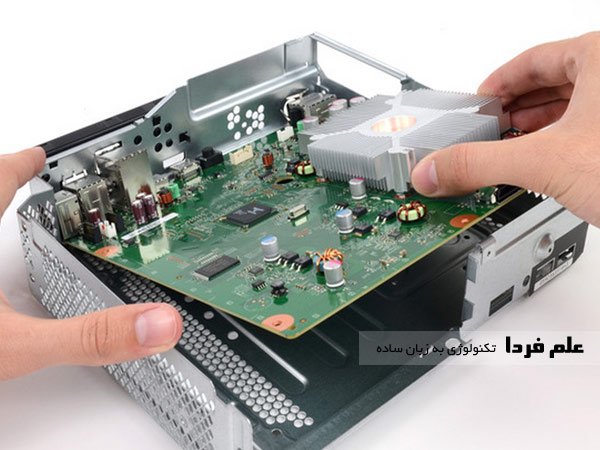

می رسیم به مادربورد ایکس باکس 360 اسلیم E . واسه اینکه به پردازنده یا CPU دسترسی پیدا کنیم باید هیت سینک ( گرماگیر آلومینیومی ) رو از روی پردازنده جدا کنیم . پشت مادربورد 4 تا ضامن هستن که هیت سینک رو نگه داشتن اونا رو که آزاد کنید هیت سینک به راحتی جدا میشه و پردازنده معلوم میشه .

درآوردن مادربورد ایکس باکس 360 اسلیم E

درآوردن مادربورد ایکس باکس 360 اسلیم E



باز کردن ضامن هیت سینک XBOX 360 E

باز کردن ضامن هیت سینک XBOX 360 E

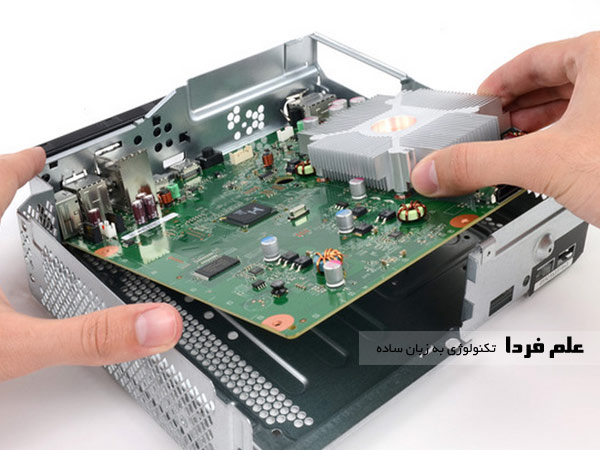

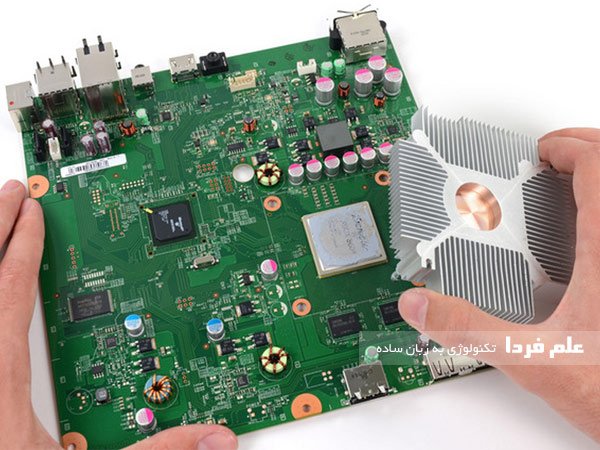

درآوردن گرماگیر ایکس باکس 360 اسلیم E

درآوردن گرماگیر ایکس باکس 360 اسلیم E

کالبد شکافی ایکس باکس 360 اسلیم E – مادربورد و CPU

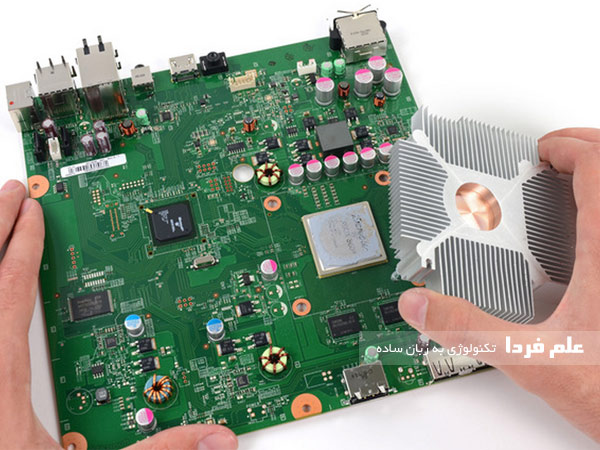

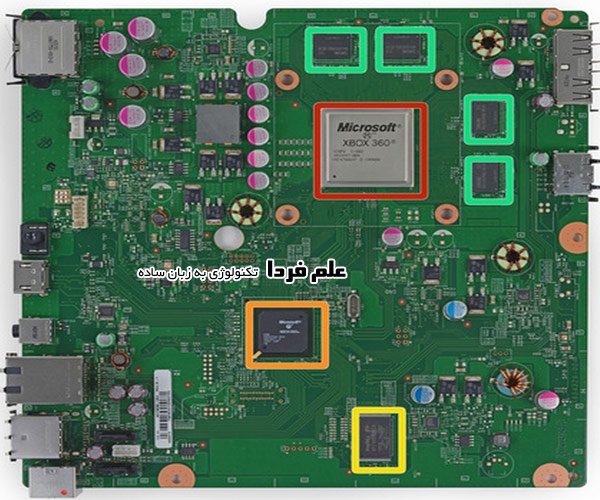

در شکل زیر ، مادربورد ایکس باکس 360 اسلیم E رو به همراه CPU و پل جنوبی و دیگر قطعات می بینید که تک تک توضیح میدم

مادربورد گرماگیر ایکس باکس 360 اسلیم E

مادربورد گرماگیر ایکس باکس 360 اسلیم E

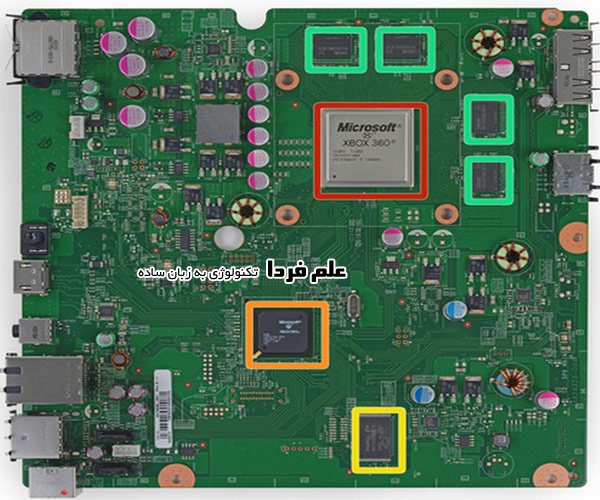

پردازنده اصلی XBOX 360 Slim E به همراه پردازنده گرافیکی و همینطور حافظه RAM استاتیک همگی داخل یک پکیج هستن . به این پکیج میگن XCGPU که حرف X برگرفته از پردازنده های Xenon شرکت IBM و پردازنده های گرافیکی Xenos شرکت AMD هست . C که اول CPU و G هم اول GPU و PU هم که از CPU و GPU فاکتور گرفته شده .

چیپست پل جنوبی Microsoft X850744-004 برای کنترل پورت های XBOX . پست مرتبط : چیپست روی مادربورد چیست و چکار می کند ؟

 Hynix HY27US08281A حافظه فلش NAND به مقدار 128 مگابایت

Samsung K4J10324KG-HC14 ، حافظه های گرافیکی GDDR3 به مقدار 1 گیگابایت . پست مرتبط : حافظه گرافیکی GDDR چیست ؟

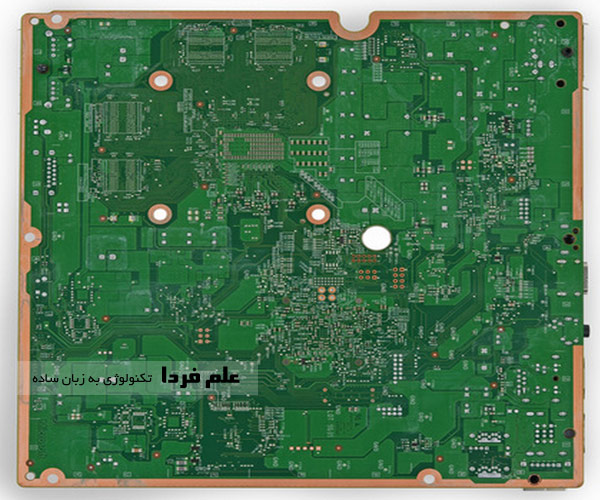

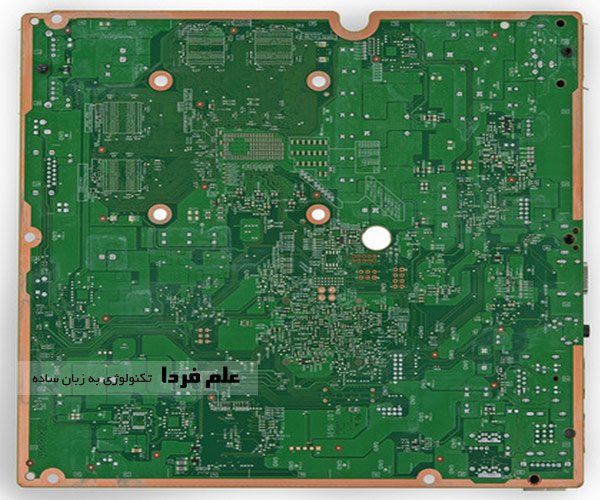

پشت مادربورد گرماگیر ایکس باکس 360 اسلیم E

پشت مادربورد گرماگیر ایکس باکس 360 اسلیم E

تعمیر پذیری ایکس باکس 360 مدل E

کالبد شکافی ایکس باکس 360 اسلیم E

کالبد شکافی ایکس باکس 360 اسلیم E

وب سایت ifixit به تعمیرپذیری ایکس باکس 360 مدل E نمره 8 از 10 رو داده که خب نمره خوبیه و یعنی XBOX E به راحتی تعمیر میشه .

بدون زه های فلزی که در XBOX S بود ، XBOX E خیلی راحت تر باز میشه .

امکان تعویض قطعات به صورت جداگانه وجود دارد ، قطعاتی مثل فن ، هیت سینک ، ماژول وای فای ، ماژول RF ، درایو نوری و پنل جلو .

استفاده از کانکتور به جای سیم یا کابل ، امکان راحت تر قطعات رو فراهم میکنه .

هارد ایکس باکس اسلیم E به سادگی قابل تعمیر یا تعویض با یه هارد ایکس باکس دیگه هست .

استفاده از خار ( ضامن ) به جای پیچ ، باز کردن ایکس باکس اسلیم E رو مشکل کرده .

خب دوستان امیدوارم این پست واستون مفید بوده باشه .
