نصب سی پی یو روی مادربورد کامپیوتر

تاریخ انتشار : 30 بهمن 1395

نصب سی پی یو روی مادربورد کامپیوتر از نظر سخت افزاری کار خیلی سختی نیست اما یه سری نکات هست که باید بدونید . یعنی اگر این نکات رو ندونید شاید موقع نصب سی پی یو و یا بعد از نصب پردازنده ، به مشکل بخورید پس با من همراه باشید .

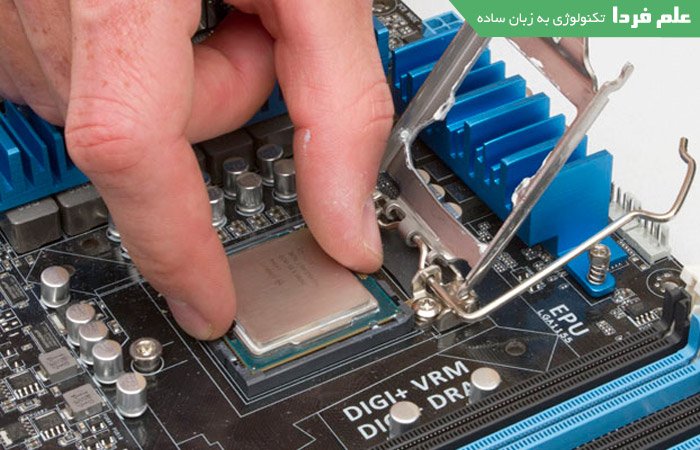

نصب سی پی یو در مادربورد

نصب سی پی یو در مادربورد

سوکت مناسب سی پی یو

همونطور که قبلا بارها هم گفتم ، اینجوری نیس که شما هر سی پی یو ای رو که می خواید رو بردارید و جا بزنید توی سوکت مادربورد . هر سی پی یو ، چیپست و همینطور سوکت مخصوص به خودش رو داره . قبلا در مورد چیپست های اینتل و همینطور سوکت سی پی یو مفصل توضیح دادم پیشنهاد میکنم حتما حتما بخونید تا ذهنیت درستی داشته باشید . اما اینجا هم در حد تیتر میگم خدمتتون .

ببینید ، اینتل هر یکی دو سال یه بار ، یه نسل جدید از پردازنده های خودش رو معرفی می کنه . مثل پردازنده های هزول ، پردازنده های برادول ، پردازنده های اسکای لیک و … داخل این نسل ها ، کلی پردازنده معرفی میشن . هر کدوم از این نسل ها ، با یه سوکت خاص می تونه هماهنگ بشه و مثل بچه آدم کار کنه ، وگرنه روی سوکت های دیگه اصلا جا نمی خوره که بخواد کار کنه . هر سوکت هم شماره مخصوص به خودش رو داره مثلا سوکت 1151 مخصوص سی پی یو های نسل 5 و 6 یعنی برادول و اسکای لیک معرفی شده و پردازنده نسل 4 نمی تونه روی سوکت 1151 سوار شه چون با هم هماهن نیستن ! پس هر پردازنده ، سوکت مخصوص به خودش رو داره . توی مشخصات پردازنده ، می نویسه که با کدوم سوکت می تونه کار کنه پس قبل از خرید حتما این مسئله رو چک کنید .

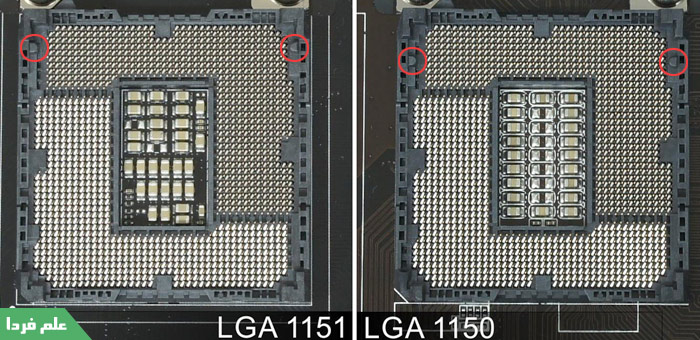

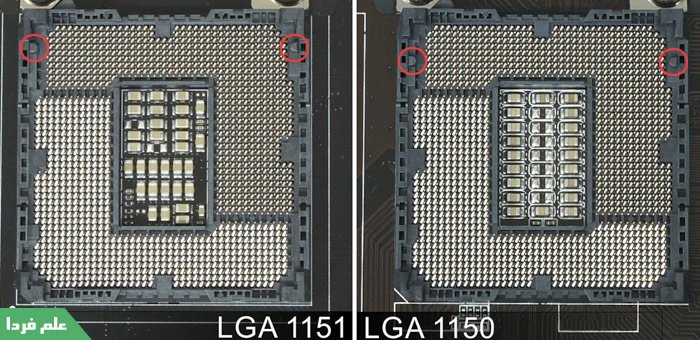

تفاوت سوکت های اینتل

تفاوت سوکت های اینتل

مثلا در شکل بالا می بینید که جای برآمدگی ها در سوکت 1150 و 1151 با همدیگه فرق می کنه .

ضمنا سوکت پردازنده های AMD هم با سوکت اینتل فرق داره . یعنی موقعی که شما می خواید یه مادربورد بخرید ، اولین سوال فروشنده اینه که سوکت AMD می خوای یا اینتل و بعدش هم مدل پردازنده رو ازتون می پرسه  . پس هر پردازنده ، سوکت مخصوص به خودش رو داره .

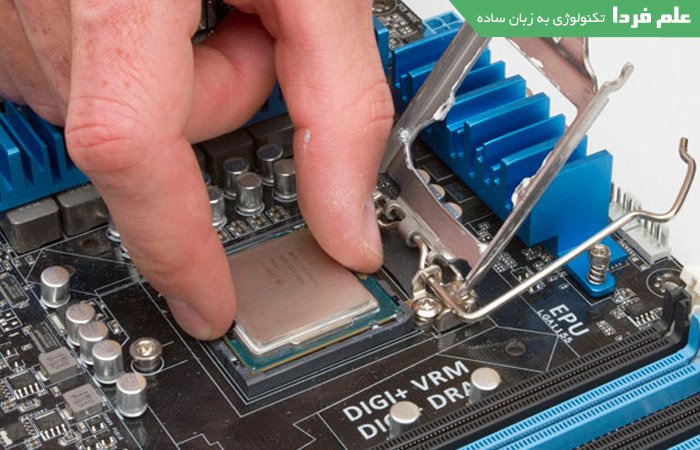

نصب سی پی یو در سوکت

از طرف دیگه جا زدن سی پی یو روی سوکت مادربورد اصلا زوری نیست ! یه ذره بد فشار بدید یا زیادی فشار بدید ، پین های پردازنده و یا سوکت می شکنه یا کج و معوج میشه حالا دیگه خر بیار باقالی بار کن . دیگه باید با بدبختی درستش کنید . اگر سی پی یو رو به طور صحیح روی سوکت قرار بدین ، خیلی راحت جا میره  روی سی پی یو ها ، یه فلش مثلثی کشیده شده ، موقع نصب سی پی یو روی سوکت ، حواستون به جهت این فلش باشه که مطابق با جهت فلش روی سوکت باشه . یه جورایی شبیه به جا زدن سیم کارت می مونه که یه تیکه اش جهت داره . تو بعضی از پردازنده ها ، پین های پردازنده یا سوکت رو جوری طراحی می کنن که پردازنده جا نخوره و فقط در جهت صحیح جا بخوره .

در پردازنده های جدید ، دو تا تو رفتگی قرار میدن و روی سوکت هم دو تا برآمدگی که این دو تا تو رفتگی ، با اون دو تا برآمدگی هماهنگ بشه . خلاصه شرکت های سازنده سی پی یو ، همه جوره شما رو راهنمایی می کنن که سی پی یو رو اشتباه جا نزنید .

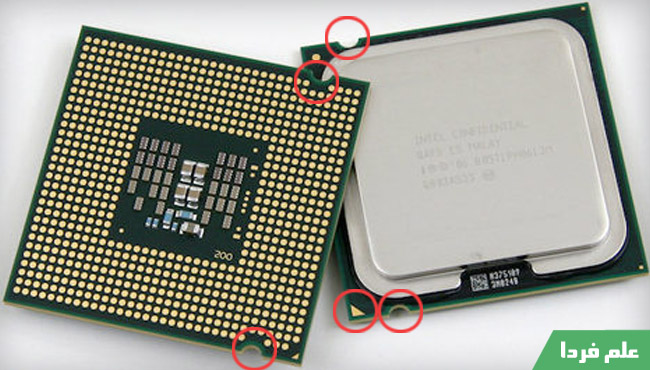

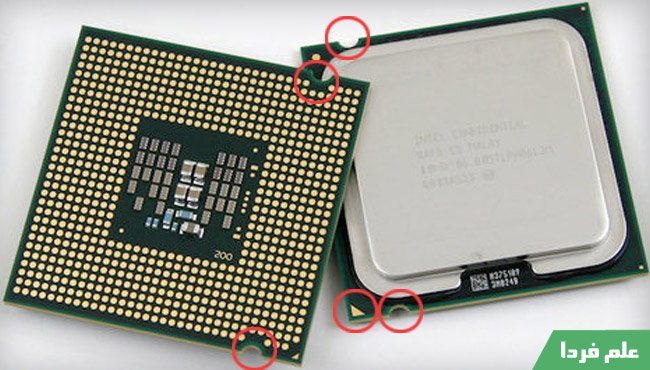

علامت روی CPU برای نصب سی پی یو در سوکت

علامت روی CPU برای نصب سی پی یو در سوکت

سوکت مادربورد ، یه اهرم داره که برای محکم نگه داشتن سی پی یو طراحی شده در واقع یه جورایی شبیه ضامن عمل می کنه . حواستون باشه که سی پی یو درست داخل سوکت باشه و بعدا اون اهرم سوکت رو ببندید ، اگر از جا خوردن سی پی یو مطمئنید ، از فشار دادن اون اهرم نترسید چون اون اهرم یه مقدار سفته و شاید شما رو به شک بندازه که آیا سی پی یو درست جا خورده یا نه . سی پی یو ای که درست جا خورده باشه ، از دو کیلومتری کاملا مشخصه ! قشنگ جا میفته و دیگه تکون نمی خوره .

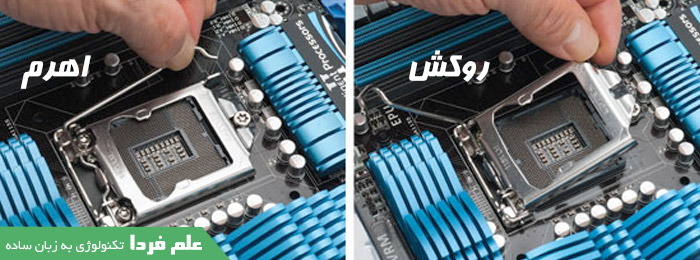

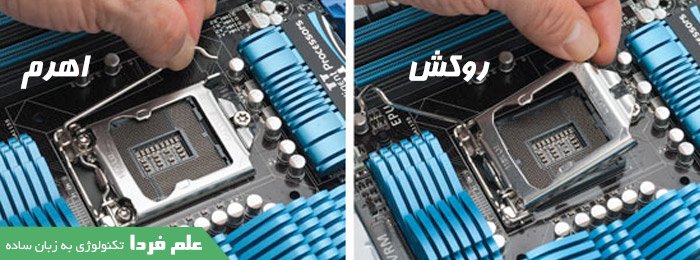

اهرم نگهدارنده سی پی یو روی سوکت

اهرم نگهدارنده سی پی یو روی سوکت

نکته مهمی که می خوام بگم اینه که موقع نصب سی پی یو حتما و حتما الکتریسیته ساکن بدن خودتون رو تخلیه کنید چون اگه روی سی پی یو یا سوکت پردازنده تخلیه بشه ممکنه مشکل ساز بشه . واسه تخلیه کردن الکتریسیته ساکن بدن ، می تونید به یه چیز فلزی داخل خونتون دست بزنید مثلا درب فلزی ، شیر آب و …

زدن خمیر سیلیکون موقع نصب سی پی یو

قبلا در مورد زدن خمیر سیلیکون مفصل صحبت کردم و پیشنهاد می کنم این دو تا پست رو حتما بخونید : خمیر سیلیکون چیست و چرا باید استفاده کنیم ؟  و یکی هم این پست : تعویض خمیر سیلیکون لپ تاپ . چیزی که لازمه بگم اینه که بعضیا انگار خمیر سیلیکون رو گرفتن که باهاش بازی کنن ! همینجوری می مالن به اینور اونور و فکر می کنن هرچی بیشتر بزنن بهتره درصورتی که این تفکر کاملا اشتباهه ! خمیر سیلیکون رو به اندازه یه نخود بزنید روی سی پی یو و بعدش با یه چیزی شبیه به کارت ، روی سی پی یو بمالید . پس نه خیلی کم و نه خیلی زیاد ، به اندازه !

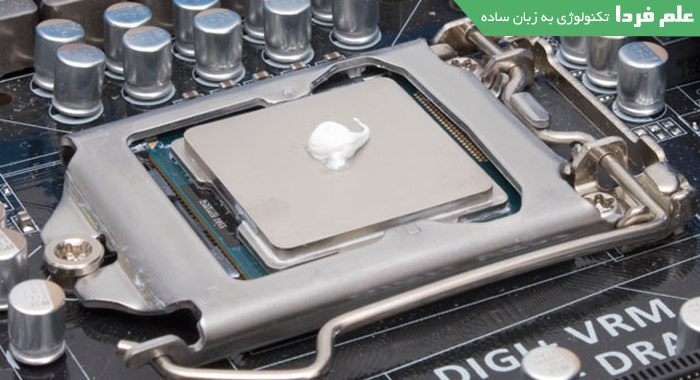

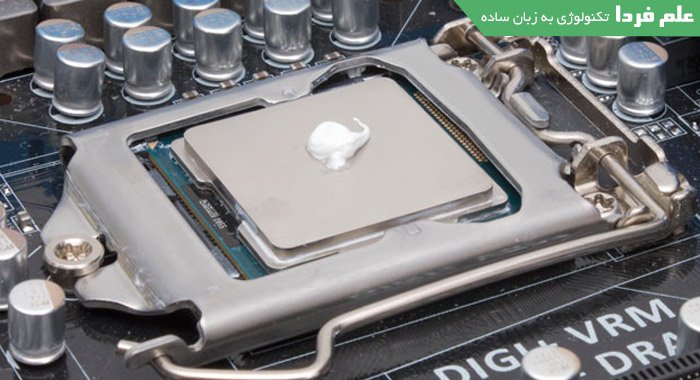

زدن خمیر سیلیکون سی پی یو

زدن خمیر سیلیکون سی پی یو

اتصال فن سی پی یو

بعد از اینکه سی پی یو رو جا زدین ، باید حتما فن رو نصب کنید تا عمل خنک سازی انجام بشه . در مورد فن سی پی یو و همینطور روش صحیح جا زدن فن سی پی یو باید تو یه پست جداگونه توضیح بدم اما در حد تیتر یه سری توضیحات رو خدمت تون میگم .

فن سی پی یو به شکل های مختلف روی مادربورد سوار میشه اما معمول ترین شکل ، استفاده از ضامن های پلاستیکی هستش . 4 تا ضامن پلاستیکی اطراف فن وجود داره که باید درون حفره های مادربورد چفت بشن . فن رو جوری قرار بدید که 4 تا ضامن با 4 تا سوراخ مادربورد هماهنگ بشن و بعدش ضامن ها رو فشار بدین تا وارد حفره ها بشن . فقط مواظب باشید که ضامن ها درست جا بخورن و نشکنن ! موقعی که ضامن جا می خوره یه صدای ” تق ” میده .

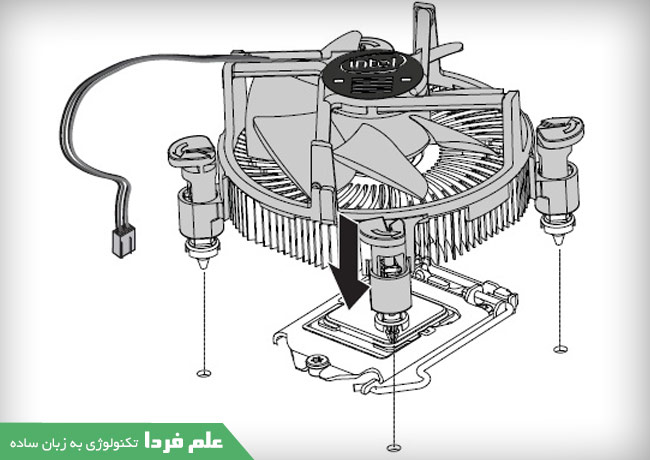

نصب ضامن های فن سی پی

نصب ضامن های فن سی پی

فن سی پی یو یه کابل 4 سیمه داره که سرش سوکت خورده ، اون سوکت باید بره داخل یه جک روی مادربورد . بغل این جک نوشته شده : CPU Fan . معمولا همون دور و اطراف سی پی یو تعبیه شده . جهت اون سوکت اهمیت داره چون هر کدوم از اون 4 تا سیم ، برای یه چیز مشخص طراحی شدن ، منظورم ولتاژ و سرعت دور فن و … . پس حواستون به جهت سوکت فن سی پی یو باشه هر چند که بر عکس جا نمیره یا با بدبختی جا میره .

فن سی پی یو 4 تا پایه داره که داخل مادربورد میره و چفت میشه . قسمت مهم همینجاست . حواستون باشه که این پایه ها رو درست جا بزنید و زیادی فشار ندید ، چون اگه بشکنه دیگه باید یه فن جدید بخرید .

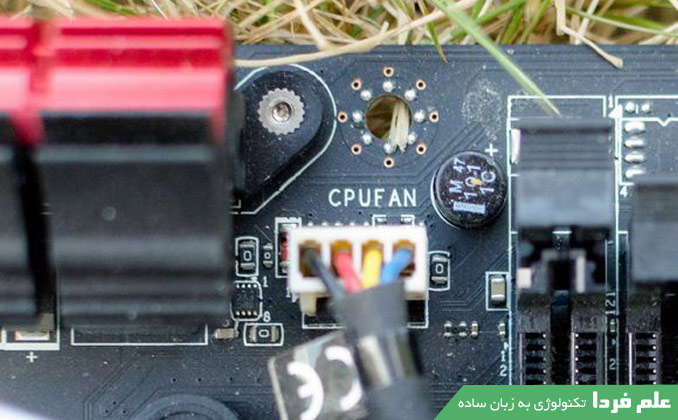

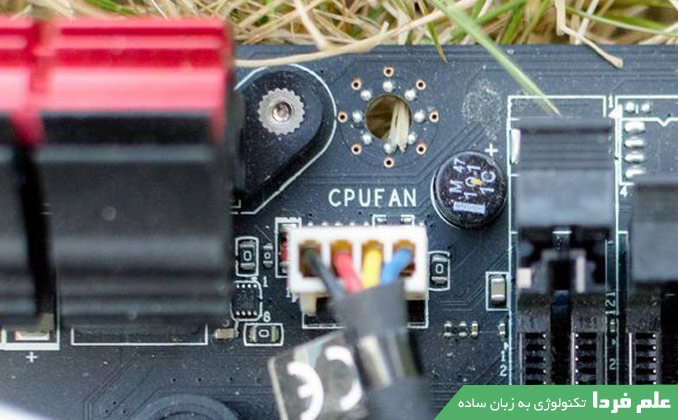

نصب سیم فن پردازنده

نصب سیم فن پردازنده

به طور خلاصه :

■ برق سیستم قطع باشه حتی کابل برق رو هم بکشید ، الکتریسیته ساکن بدن خودتون رو تخلیه کنید .

■ اهرم سوکت مادربورد رو رها کنید ، روکش سوکت رو هم بردارید .

■ جهت فلش سی پی یو رو با فلش روی سوکت هماهنگ کنید و سی پی یو رو داخل سوکت قرار بدید .

■ اگه جهت درست باشه ، پردازنده بدون هیچ زحمت و فشاری داخل سوکت جا می خوره .

■ حالا باید روکش فلزی رو بذارید و اهرم رو هم محکم ببندید .

■ حالا روی فضایی خالی سی پی یو ، خمیر سیلیکون بزنید

■ حالا هیت سینک و فن خنک کننده رو نصب کنید . سیم های فن رو یادتون نره که روی مادربورد بزنید .

خب دوستان امیدوارم که مفید بوده باشه . نصب سی پی یو روی مادربورد بیشتر به تجربه نیاز داره ، تجربه ای به قیمت خراب کردن مادربورد ، سوکت و حتی خود سی پی یو !
