اگه حوصله دارید و دو تا سیم هدفون معیوب دارید می تونید تو ۵ دقیقه یه کابل AUX واسه خودتون بسازید . در مورد کابل AUX تو پست قبلی توضیح دادم . اون پست رو حتما بخونید تا ذهنیت بهتری نسبت به این پست پیدا کنید . امروز خیلی سریع روش ساخت کابل AUX توسط دو تا سیم هدفون رو خدمتتون میگم . ضمنا این دستان من نیست 😀

ساختن کابل AUX

تو پست قبلی دیدید کابل AUX یه کابل هست که در دو طرف خودش فیش ۳.۵ میلی متری هدفون داره و داخل سیم هدفون یا کابل AUX سه تا رشته سیم هست که یکیش کانال راست صدا ، یکی کانال چپ و یکی هم مشترک هست. حالا ما اگه دو تا سیم هدفون داشته باشیم یعنی ۲ تا فیش ۳.۵ میلی متری داریم . فقط کافیه این سیم ها رو از وسط ببریم و به هم دیگه وصل کنیم .

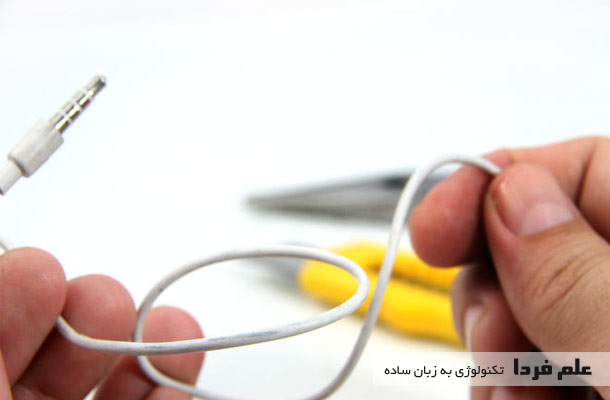

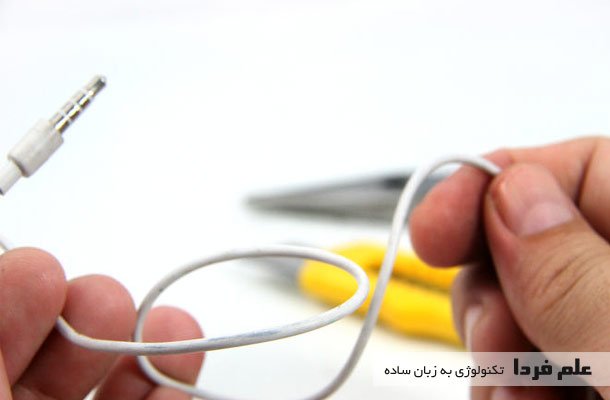

سیم هدفون با فیش 3.5 میلی متری

سیم هدفون با فیش ۳.۵ میلی متری

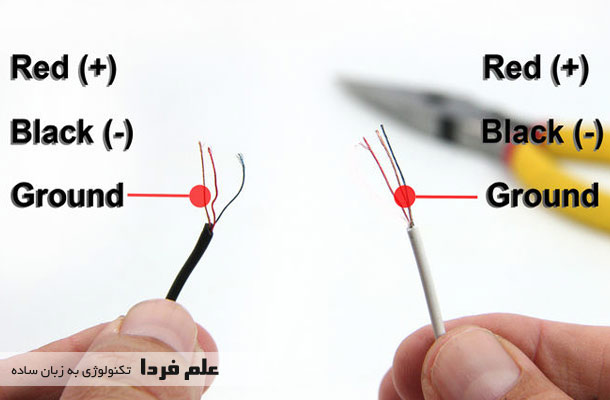

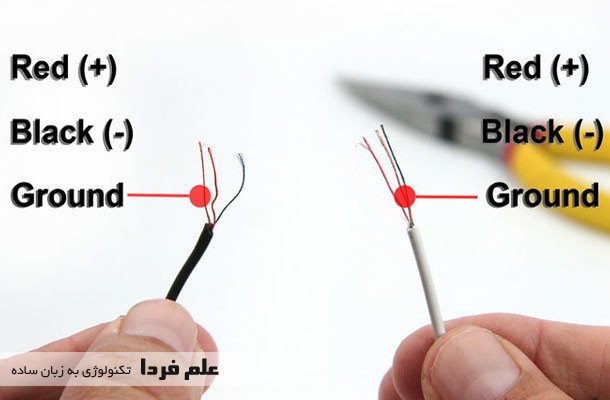

در شکل زیر دو تا سیم هدفون از وسط بریده شدن و سیم ها رو نظیر به نظیر به هم وصل می کنیم . معمولا سیم های هدفون رنگ های استانداردی دارن .

سیم بندی هدفون

سیم بندی هدفون

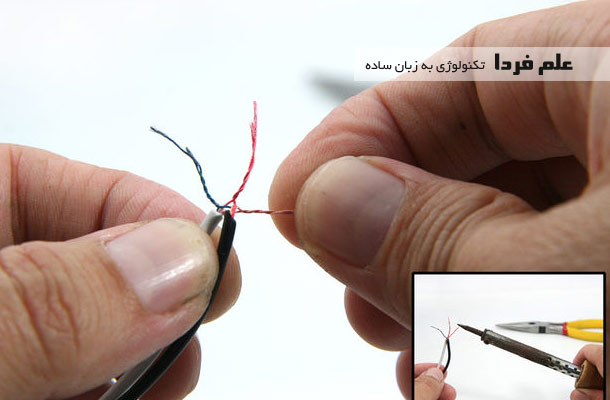

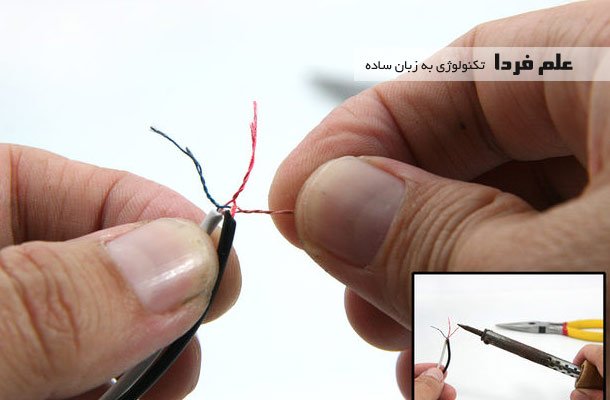

سیم ها روکش دارن ، در شکل زیر فقط مدل پیچوندن رو نشون دادم ، شما روکش سیم رو با هویه یا سیم چین جدا کنید و به هم دیگه اینجوری اتصال بدید و لحیم کنید .

ساختن کابل AUX با دو سیم هدفون

ساختن کابل AUX با دو سیم هدفون

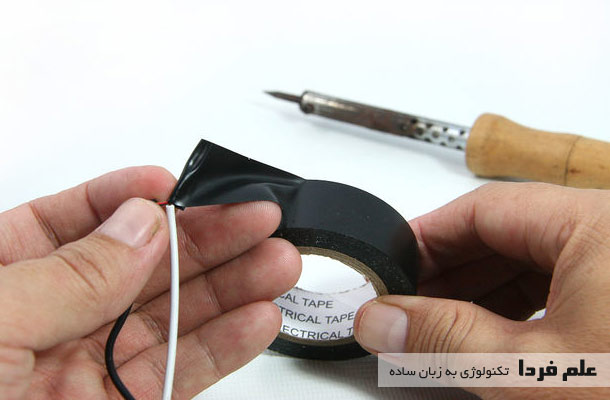

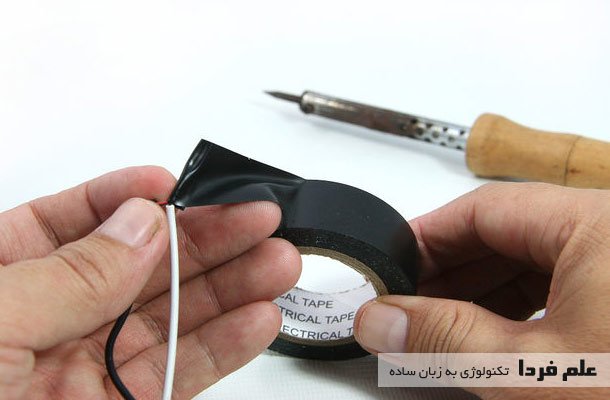

توصیه میشه بعد از لحیم کاری با نوارچسب عایق کاری کنید .

زدن نوارچسب به سیم هدفون

زدن نوارچسب به سیم هدفون

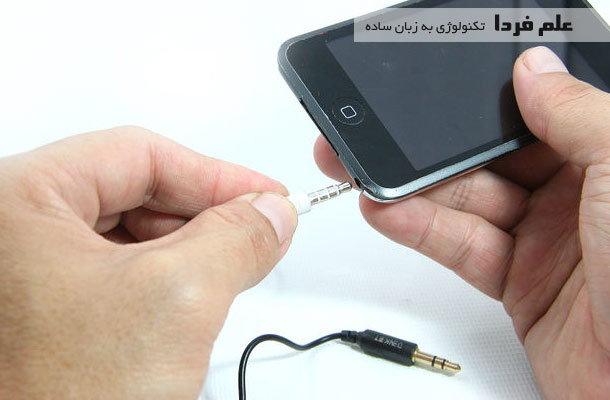

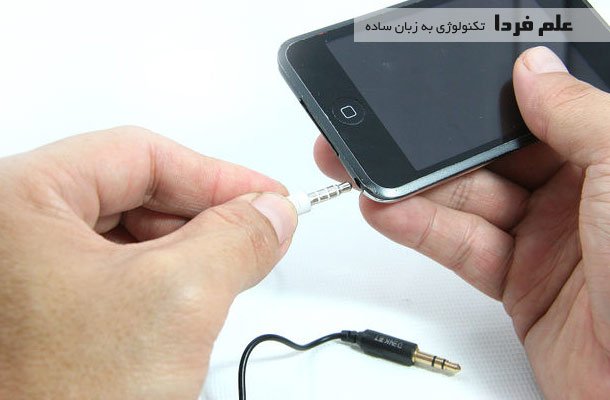

به همین سادگی یه کابل AUX ساختید که از لحاض ساختاری هیچ فرقی با کابلی که می خرید نداره  .

ساختن کابل AUX

ساختن کابل AUX

خب دوستان امیدوارم که مفید بوده باشه . این راهکار واسه مواقعی هست که به کابل AUX دسترسی ندارید و شرایط خاصی واستون پیش اومده . اما در کل بدونید که از دو تا سیم هدفونی که شاید از نظر شما بلا استفاده باشن میشه واسه ساختن کابل AUX استفاده کرد .

دانلود ویدیو های آموزش زبان انگلیسی (کلیک کنید)

  • آموزش اصول تلفظ در زبان انگلیسی
  • آموزش انواع واژه ها + کاربرد و طرز استفاده از اونا
  • آموزش ساخت جملات پایه ای و مهم در زبان انگلیسی
  • آموزش استفاده از صفت ها در انگلیسی
  • آموزش زمان های مختلف
  • آموزش اصطلاحات روزمره انگلیسی

کانال تلگرام آموزش زبان انگلیسی elmefardazaban

دسته بندی
موضوعات مرتبط

این مطلب رو برای دوستان تون هم بفرستین

با کلیک روی دکمه +1 به این مطلب امتیاز بدین .
راهنمای خرید اینترنتی - ابراهیم درویش
محمد امین زاده

محمدرضا امين زاده هستم ، مهندس الكترونيك و سردبير مجله علم فردا . علاقه زیادی به سخت افزار دارم ، اگه فرصتی بمونه در زمینه ادیت فیلم و تصویر و طراحی رابط کاربری وب و اندروید مطالعه و تمرین می کنم .

حتما مطالب زیر رو هم بخونید

حمایت از علم فردا

نوشتن مطالب آموزشی به زبان ساده و قابل فهم برای همه ، کار بسیار سختیه . از طرفی ، نگهداری یک وب سایت آموزشی خرج داره ! اگر براتون امکان داره لطفا با پرداخت مبلغ کمی در هزینه های سایت سهیم باشید تا ما هم بتونیم با خیال راحت براتون بنویسیم و به سوال ها تون پاسخ بدیم . حمایت مالی از علم فردا

آداب نظر دادن در علم فردا

■ دوستان علم فردا به هیچکسی توهین نمیکنن !
■ اگر سوالی دارید در یک مطلب کاملا مرتبط بپرسید ! برای پیدا کردن مطلب مرتبط حتما از فرم جستجو استفاده کنید .
■ اگر مطلب مرتبطی پیدا نکردین ، می تونید سوال تون رو ایمیل کنید . اگر زمان داشته باشیم حتما پاسخ میدیم .
■ اول سوال ها و دیدگاه های کاربرای دیگه رو بخونید ، اگر پاسخ سوال تون رو پیدا نکردین بپرسید . سوال های تکراری پاسخ داده نمیشن !

پاسخ دهید

نشانی ایمیل شما منتشر نخواهد شد. بخش‌های موردنیاز علامت‌گذاری شده‌اند *

سوال امنیتی *

34 دیدگاه

  • سلام…
    اول تشکر میکنم از علم فردا … مطالبش شدیدا مفید هستن …

    من میخوام یک هدست گیمینگ بخرم که تفاوت قیمت بین نسخه بدون سیم و نسخه محدود به سیم ( منظورم اینه که فقط با سیم میشه متصلش کرد ( AUX و USB ) ) خیلی زیاده … منم علاقه خاصی به چیزایی که با سیم محدود نمیشن دارم

    تو اینترنت چندتا عکس از فیش های AUX دیدم که بدون سیم به هم متصل میشدن … آیا همچین چیزی تو بازار ایران وجود داره ؟؟؟
    بعد مشکلی در کیفیت صدا ، مخصوصا دالبی سوراند ایجاد نمیکنه ؟؟

    • سلام ممنون از محبت تون
      ببینید هرچی تبدیل و سیم بیشتر باشه قطعا کیفیت کمتر میشه البته برای کارهای حرفه ای . اگه در حد گوش دادن به آهنگ یا موسیقی متن بازی ها باشه بعید می دونم مشکل ساز بشه . الان دیگه هر نوع تبدیل و رابطی تو ایران هست باید از سایت هایی که لوازم جانبی می فروشن بپرسید .
      موفق باشید .

  • با عرض سلام و تشکر برای مطالب و مقالات واقعا فوق العاده تون
    بنده میخواستم یک میکروفن رو به فیش 3.5 وصل کنم.
    برای اتصال ، دو سیم میکروفن را باید به کدوم یکی از پایه های فیش 3.5 وصل کنم.
    آیا نیازی به فیش 3.5، 4 اتصاله هست یا 3.5 معمولی ( 3 پایه ) افاقه میکنه ؟
    اگر لطف کنین راهنماییم کنین ممنون میشم.

  • آقا محمد دست گلت درد نکنه بابت زحماتی ک اینجا میکشی .
    چقد ساده و روان مینویسید با هر سطح معلوماتی میشه منظورتونو درک کرد .
    من زیاد اهل نظر دادن نیستم اما مطالب تون مجبور به تشکرم کرد.
    پاینده و سالم باشی مرسی

  • یاسین 08 آذر 1395

    سلام آقا این کابلی که من دارمش 4 تا سیم داره . بهم دیگه هو وصل میکنم صداش خیلی ضعیفه . چه کار کنم ؟

    • با سلام
      شما یه فیش صوتی کمبو ( 3.5 با چهار اتصال ) دارین :
      از این فیش میتونیم هم ورودی ( میکروفن ) و هم خروجی ( هدفون ) بگیریم ، اگه این فیشو رو به بالا بگیرین، به ترتیب از بالاترین به پایین ترین، به ترتیب :
      1- صدای( هدفون ) چپ – آبی
      2-صدای ( هدفون ) راست – قرمز
      3- پایه مشترک – مسی رنگ
      4-ورودی میکروفن – سیاه – سبز – زرد
      اما یه فیش 3.5 معمولی :
      1-چپ – آبی
      2-راست – قرمز
      3-پایه مشترک – مسی
      که برای اتصال این دو نوع فیش باید بیخیال اتصال ورودی میکروفن شد.
      اینو کامل نوشتم تا دوستای دیگه که بعد این مطلب رو دیدن به مشکل بر نخورن.
      با تشکر فراوان از “علم فردا”

  • من یه گوشی هواوی مدل . G730 دارم که متاسفانه اصلا کابل AUX رو نمیخونه چند مدل کابل رو امتحان کردم که نخونده اما هدفون رو میشناسه میشه راهنماییم کنید آیا راهی هستش که درست شه ؟

  • مهدی مولوی 28 شهریور 1395

    و این نکته که هر دو اسپیکر از نوع اسپیکر های قابل حمل می باشند….

  • مهدی مولوی 28 شهریور 1395

    من یه لپ تاپ دارم و درضمن من ادم عشق موزیک و صدای بالا هستم … دوتا اسپیکر دارم و می خوام که صدا از دو اسپیکر پخش شه…. لطفا راهنمایی کنید و فقط هدفم این هست …
    خیلی ممنون

  • مهدی مولوی 27 شهریور 1395

    سلام
    ایا میشه که یک ورودی و دو خروجی داشت ؟

  • Black Arrow 414 30 مرداد 1395

    با سلام . من یه هندزفری دارم خراب شده ! قیمتشم 120000 تومنه 😟 مشکل هم همین فیشه ! چی کارش کنم ؟ راهنمایی کنین ممنون میشم … جایی هم درست میکنن ؟

  • ستار بشیری 12 اردیبهشت 1395

    سلام مهندس
    ببخشید من هدفون گوشی سامسونگم سمت چپش صداش کم شده بود ولی امروز کلا قطع شد محل اتصالش رو بریدم سه سیم سبز و سیاه و قرمز بودن که مشکلی نداشتن و سه تا از این سیم های رسانای زرد رنگ بودن که به دور اون سیم رنگیا پیچیده بودن …حالا من تموم سیم زرد رنگارو خیلی با هم امتحان کردم به جیز یکی دو بار قطع و وصل اصلا نمیاد میشه راهنمایی کنید

    • با عرض سلام
      فیش های هدفون های سامسونگ 3.5 چهار اتصاله هستن.
      اگه سیم ها از فیش قطع شدن و دوباره میخواین اونا رو به هم وصل کنین:
      اول باید سیمهای سیاه، قرمز و سبز رو که بافته شده به سیم مسی رنگ هستن رو جدا کنین.
      یهنی همه سیم های مسی رنگ رو به هم بپیچید تا ییک نقطه اتصالی رو تشکیل بدن، سیم های بعدی سیاه و قرمز و سبز رو هم جدا جدا میکنیم.
      حالا اگه فیشو رو به بالا بگیرین، بالاترین قسمت فیش باید به رنگ سبز وصل شه.
      قسمت دوم به سیم قرمز
      قسمت سوم به مسی رنگ
      قسمت چهارم به سیاه
      خیلی برای اتصال سیمها به فیش دقت کنین.اگه از هویه استفاده میکنین، حنما از روغن لحیم خوب استفاده کنین تا زود قلع آب شه و اتصال ایجاد بشه. حواستون باشه هویه رو زیاد روی اتصالای فیش نذارین چون فیشتون داغون میشه . برای روکش زدن دوباره پشت فیش میتونین از ته سری سوزن ( آمپول ) استفاده کنین، البته اگه از روکشهای عایق که با حرارت جمع میشن، داشته باشین که نور علی نوره .
      با تشکر و شرمنده واسه پر حرفیم و تشکر از .: علم فردا :.
      Rezafor2a

  • الهام 23 آذر 1394

    سلام و خسته نباشید

    ممنون می شم اگه راهنماییم کنید که چطوری این سیمها رو لحیم کنم به هم…..
    کابل هدفونم جدا شده و یه کابل جدید خریدم،

    دو سیم از داخل هدفون اومده که مربوط به اسپیکره که یکی قرمز و یکی طلایی هست
    دو سیم هم مربوط به میکروفنه که این هم یکی قرمز و یکی طلایی هست.

    از کابل هم 5 سیم اومده
    یکی سبز، یکی آبی و یکی دورنگه هست: قرمز، طلایی
    و داخل یه پوشش مشکی هم به صورت جداگانه دو سیم به رنگ های قرمز و طلایی اومد.

    روی اسپیکرم هم 4 تا جا هست بری اتصال که دو تا راستی از طریق مدار به هم متصل شدند و دو تا چپی هم همینطور.

    لطفا راهنماییم کنید.

    ممنون می شم

  • واقعا ممنون عالی بود
    یه پزی دادم اینقد باحال بود
    دمتون گرم

  • سلام خسته نباشید
    من یه هدفون imbson دارم که باید با کابل aux اون رو به گوشی وصل کنم. مشکل اینه ک هر کابلی میگیرم مشکل داره ینی اینکه صدا فقط از یک طرف میاد یا جوری هست که انگار از ته چاه داره در میاد.
    واقعا ده تا کابل خریدم در مدلهای مختلف و همه مشکل داشتن فقط یک کابل خریدم که درست بود اما دو روز بعدش گم شد !
    این مشکل از کجاس؟ چطوری باید رفعش کنم؟

  • سلام.سیم های هنذفری گوشبم از فیشش قطع شده و نمیدونم ک کدوم رنگ رو ب کدوم قسمت وصل کنم.از رنگ های قرمز و سبز و طلایی و دو تا سیم مشکی استفاده شده.یعنی 5 تا سیم .میشه لطف کنید بگید کدوم رو ب کجا وصل کنم؟ممنون.

  • با سلام….
    من سینا هستم…. همیشه مزاحم شما میشم…
    این بار هم مجبور شدم دوباره مزاحم شما بشم و از شما کمک بخواهم…
    میکروفن های جدید اسمشون میکروفن های کندانسور هست
    اینا برای راه اندازی نیاز به فانتوم پاور دارن…
    و بنیاز به برق48 ولت دارن…
    این میکروفن ها هم مثل اون میکروفن های معمولی از همین فیش هایxlr یا همون کنونی یا فلیپس پیروی میکنند…
    من یکی از این میکروفن ها به صورت مجانی گیرم امده.خخخخ
    حالا میخوام امتحانش کنم.. نمیدونم کدومش برق48 ولت بدم تا میکروفن روشن بشه..
    3تا پین هم داره فقط اینو میدونم که پین شماره یکش مشترک هست و منفی هست حالا نمیدونم از این 2تا پین شماره 2و3 به کدومش برق48 ولت بدم تا بتونم از اون پین دیگریش خروجی صوت دریافت کنم

  • سلام و خسته نباشین
    آقا اینطوریم که شما گفتین نیست و همون رنگ سیم ها خودش روکش سیم هاست و باید اول اونو با کبریت یا هر چیز دیگه ای بسوزونیدشون بعد سیما رو به هم بپیچونید یا لحیم کنین البته ممکنه با لحیم خوش بسوزه ولی با پیچوندن به این شکلی که گفتین کار نمیکنه.

  • سلام مهندس
    بعضی از این هدفون ها یه دکمه دارن برای جواب دادن به تماس این هدفون هارو وقتی به رایانه میزنی برای این که صداش خوب بیاد باید دستت رو بزاری روی اون دکمهه میشه بگین علتش چیه وباید چه کارش کنیم که درست شه؟واین که هدفون گوشی های اندرویدی این مشکل روندارند؛ چرا ؟امید وارم منظورم رو فهمیده باشی!

    • جای هدفون کامپیوتر فیش سه تیکه میخوره و اون هندزفری هایی که میکروفون دارن به خاطر میکروفونشون یه تیکه دیگه هم رو فیششو هست و به همین خاطر چهار تیکه هستن که تیکه سوم برا میکروفون و اخریم سیم مشترک یا به قولی نول همشونه ولی تو هندزفری های جدید یا اندرویدی این دو تا تیکه عقب جاشون فرق میکنه و برعکس هستن یعنی سومیه سیم مشترک و آخری مال میکروفون هست به خاطر همین که جای سیم ها رو پین های فیش فرق میکنه تو یکی شون صدا میاد و تو اون یکی صدا با ابهام میاد مگه اینکه کلید رو هندزفری رو بگیری .
      حالا شما وقتی اون کلیدو فشار میدین در واقع دو قسمت عقبی روی فیش هدفون رو به هم متصل میکنین و به قول دیگه فرقی نمیکنه هندزفری سیماش چه جوری رو پینا قرار گرفتن و هندزفری دیگه بدون میکرون میشه و تا موقعی که کلیدو گرفته باشی میکروفونش از کار میوفته و مثل یه هندزفری معمولی سه پین میشه .
      شمام خودتون میتونید سیمو ببرین و اون دو تا سیمو پیدا کنین و جابه جا کنین تا کار کنه یا اگه برا کامپیوتر هستش که به هم وصلشون کنین.
      امیدوارم به دردتون خورده باشه.

    • البته اینم یادم رفت بگم اگه جاشونو عوض کنی دیگه رو گوشیای اندرویدی مثل سامسونگ کار میکنه و رو گوشیای ساده مثل نوکیاهای غیر لمسی کار نمیکنه، در کل قضیه برعکس میشه دوباره

  • یعنی قرمز به قرمز سیاه به سیاه و اون هم به اون {به همین راحتی یا باید اول روکش این سیاه قرمز ها رو سوزوند}

    • نه دیگه عابق رو باید جدا کنید و لحیم کنید .

    • په نه په همون با عایق وصلشون میکنیم که انرژی هدر نره!

    • بابا سرزنشم نکنین راستش من فندک زدم بعدش دیگه کار نکرد از یکی از دوستان پرسیدم گفت که کار ظریفی هست و باید دقیقا به نوک قسمتی که جدا شده وصل بشه

      هر تار به تار {در مورد هندزفری میگما یه مدت بعد استفاده دیگه کار نمیکنه (به علت قطع شدن داخلی سیم)}

    • سلام ، خواستم بدونم aux هس که دو سرش میکرو usb باشه یعنی ب شکل فیش نباشه
