باس کارت گرافیک یکی از ابهاماتی هست که موقع خرید کارت گرافیک واستون پیش میاد . یادمه چند سال پیش که مردم خیلی اطلاعات درستی از تکنولوژی و گجت ها نداشتن ، توی بازار کامپیوتر ، هر کی می خواست کارت گرافیک بفروشه روی باس کارت گرافیک تاکید می کرد . هیچ کس هم نمی دونست این چیه و فقط چون همیشه عدد بزرگتر توی تکنولوژی بهتر بوده مردم متقاعد میشدن ! این در حالیه که در مورد باس گرافیک همیشه هم اینجوری نیست که هرچی بیشتر باشه پس قطعا گرافیک بهتریه . با من همراه باشید تا بیشتر در مورد گرافیک 256 بیتی و گرافیک 128 بیتی توضیح بدم .

باس کارت گرافیک GPU memory bus width

باس کارت گرافیک GPU memory bus width

باس کارت گرافیک چیست ؟

همونطور که پردازنده اصلی یا CPU نیاز به رم RAM داره تا دستورالعمل ها رو سریع تر انجام بده ، پردازنده گرافیکی یا GPU هم به حافظه RAM نیاز داره . اگه نمی دونید پردازنده چرا به رم نیاز داره پست ” RAM چیست راهنمای خرید رم کامپیوتر ” رو بخونید . تکنولوژی به کار رفته داخل حافظه های رم چه برای CPU و چه برای GPU به DDR معروفه . فقط حافظه استفاده شده مخصوص پردازنده گرافیکی رو GDDR میگن . اینکه میگن گرافیک من 2 گیگه یا 4 گیگه منظورشون مقدار همین GDDR هست .

پست های مرتبط :

DDR چیست ، تفاوت DDR و DDR2 و DDR3

GDDR یا حافظه گرافیکی چیست ؟

همه اینا رو گفتم که بدونید پردازنده گرافیکی برای اینکه حجم بالایی از دیتا رو بتونه پردازش کنه باید با حافظه گرافیکی در ارتباط باشه . باس کارت گرافیک در واقع کانال ارتباطی بین حافظه گرافیکی و خود پردازنده گرافیکی هست . هر جا کلمه باس رو دیدید فکر نکنید یه چیزیه که روی هواست یا نامرئیه . باس همون مسیرهای مسی بین پردازنده و حافظه هست . مثلا اگه یه باس 64 بیتی داشته باشیم یعنی 64 تا مسیر مسی برای انتقال 64 بیت در نظر گرفته میشه ( البته اگه موازی باشه )

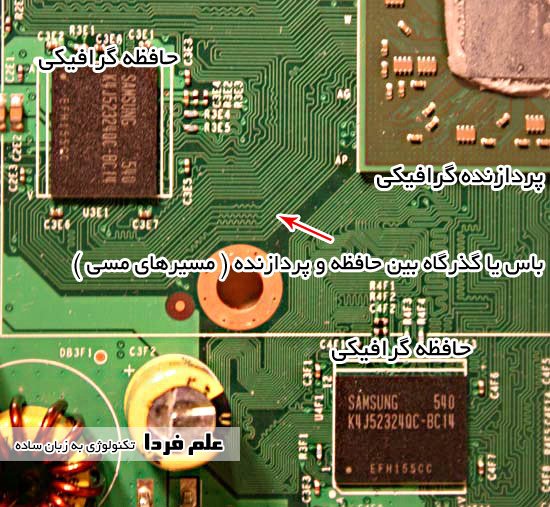

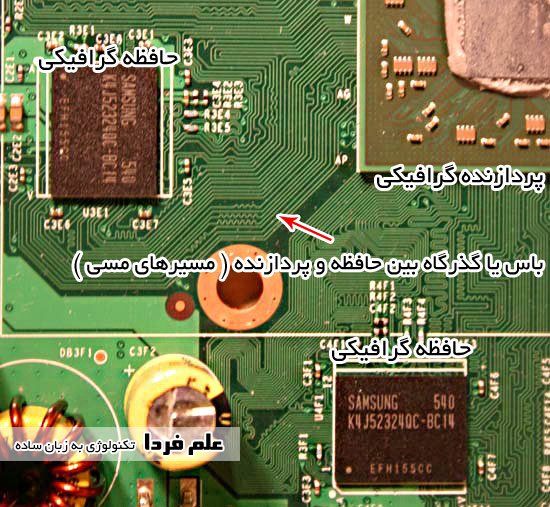

باس کارت گرافیک روی مادربورد

باس کارت گرافیک روی مادربورد

نکته مهم اینه که یه کارت گرافیک می تونه تا 64 بیت اطلاعات رو بین خودش و یک حافظه گرافیکی جابجا کنه . پس برای انتقال دیتا به اندازه 128 بیت ما نیاز به دو حافظه گرافیکی با باس 64 بیت داریم که مجموعا بشن 128 بیت . اگه بخوایم باس 256 بیت داشته باشیم باید 4 تا حافظه 64 بیتی رو بذاریم کنار هم . البته استفاده از این اعداد و تعیین تعداد حافظه ها بستگی به چیپ گرافیک و همینطور طراح یا شرکت سازنده کارت گرافیک داره . مثلا در شکل زیر کارت گرافیک انویدیا 660TI رو می بینید که 6 تا حافظه گرافیکی داره . هر کدوم از این حافظه ها 32 بیت خط انتقال دیتا دارن که مجموعا میشه 192 بیت . پس وقتی میگن یه کارت گرافیک 256 بیتی هست یعنی اون 256 بین چندتا حافظه گرافیکی تقسیم میشه .

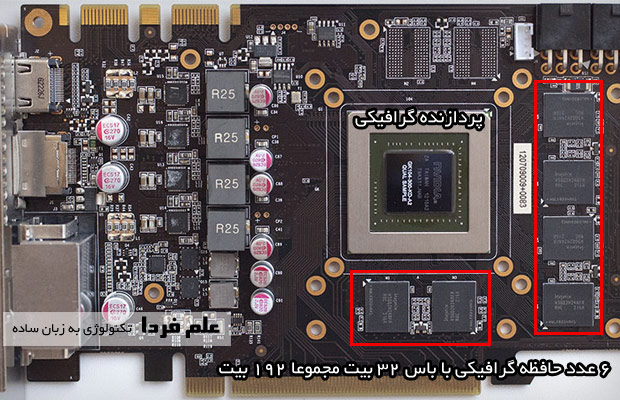

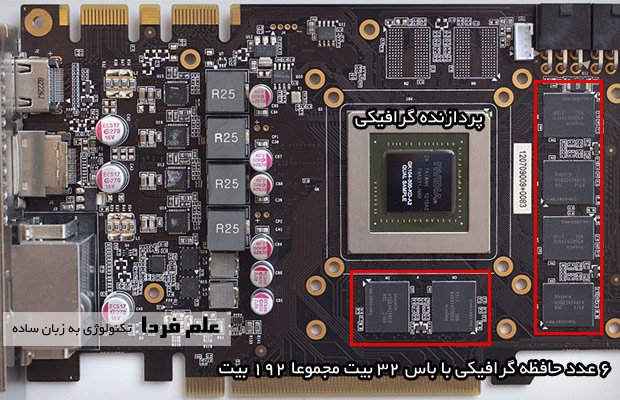

باس کارت گرافیک 192 بیتی در گرافیک انویدیا 660TI

باس کارت گرافیک 192 بیتی در گرافیک انویدیا 660TI

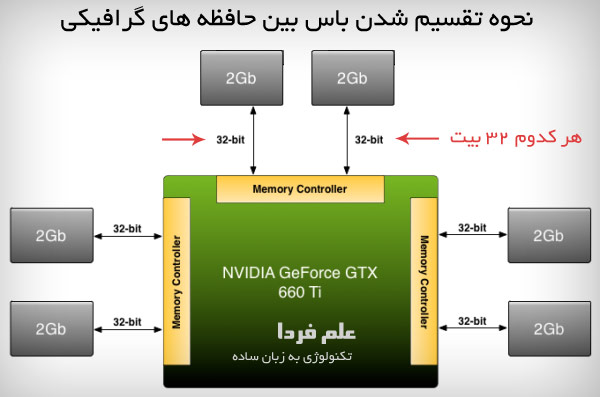

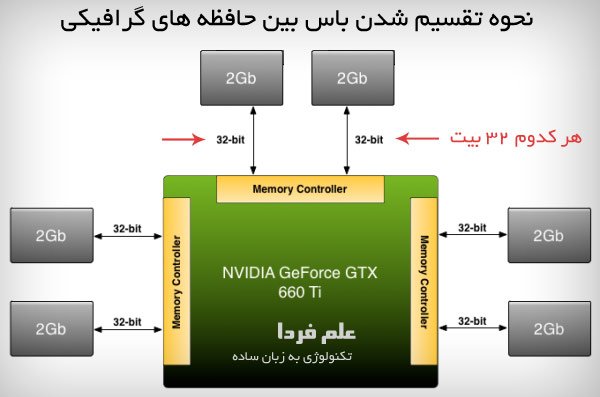

در واقع بلوک دیاگرام ( بلاک دایاگرام ) کارت گرافیک بالا مثل شکل زیر هست . باس کارت گرافیک بین تمام حافظه های گرافیکی تقسیم میشه :

تقسیم شدن باس کارت گرافیک انویدیا 660TI

تقسیم شدن باس کارت گرافیک انویدیا 660TI

تاثیر باس کارت گرافیک در سرعت وپهنای باند

هنوزم که هنوزه با اینکه بارها تو کامنت های علم فردا و همچنین پست های مختلف گفتم که حافظه گرافیکی ( همون 2 گیگ و 4 گیگ و … ) ملاک درستی برای تعیین قدرت یا عملکرد کارت گرافیک نیست اما بازهم خیلی ها برای مقایسه دو تا کارت گرافیک حافظه هاشون رو برابر هم قرار میدن . به همین دلیل لازمه بگم که صرفا اندازه حافظه گرافیکی مهم نیست بلکه پهنای باند حافظه کارت گرافیک معیار درستی برای سنجش عملکرد گرافیک محسوب میشه . یعنی یه گرافیک با 4 گیگ حافظه شاید در یک ثانیه 20 گیگابایت دیتا می فرسته و یه گرافیک با 2 گیگ حافظه می تونه 35 گیگابایت در ثانیه دیتا بفرسته . می بینید که انتقال اطلاعات ( پهنای باند حافظه ) ربطی به اندازه حافظه نداره . اما چرا اینجوری شد ؟

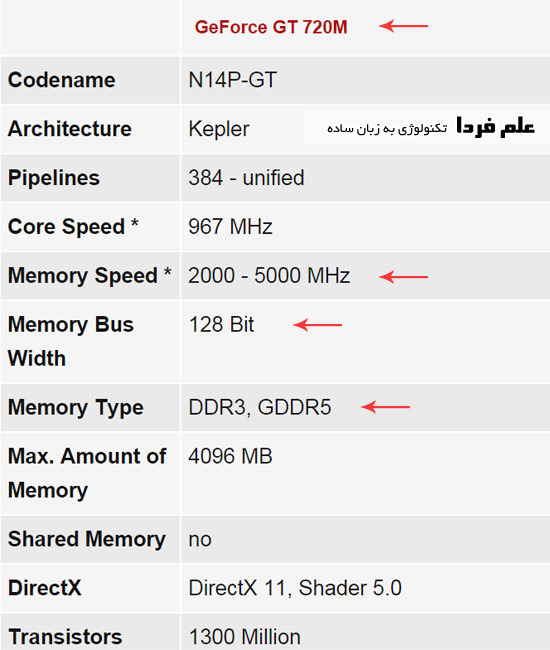

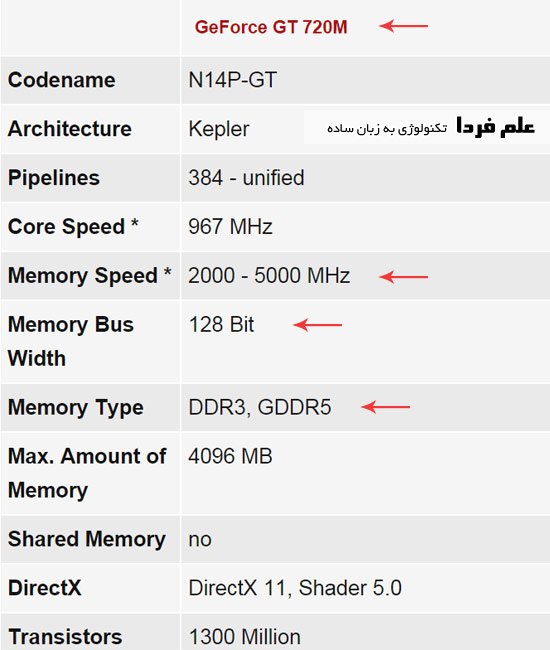

پهنای باند حافظه کارت گرافیک به دو تا عامل کلیدی ” کلاک پالس حافظه ” و ” باس حافظه گرافیکی ” بستگی داره . سرعت کلاک پالس حافظه گرافیکی توی مشخصات کارت گرافیک اعلام میشه . عباراتی مثل Memory Speed یا Memory Clock باید توی مشخصات کارت گرافیک باشه که با مگاهرتز بیان می کنن مثلا 1000MHz . باس کارت گرافیک یا باس حافظه گرافیکی هم توی مشخصات هست که معمولا با عبارت Memory Bus Width نشون داده میشه و با بیت در ثانیه بیان میشه ( همون 64 یا 128 یا 256 بیت که فروشنده ها میگن ! )

باس و کلاک پالس حافظه گرافیکی

باس و کلاک پالس حافظه گرافیکی

مطلب مرتبط :

کلاک پالس چیست ؟

حالا مسئله مهم دیگه ای که هست اینه که ، حافظه GDDR3 توی یه کلاک پالس 2 بار و GDDR5 توی یه کلاک پالس 4 بار دیتا رو انتقال میده یعنی اگه کلاک پالس 1000 مگاهرتز باشه ، توی GDDR3 عملا 2000 و توی GDDR5 عملا 4000 مگاهرتز میشه . به این مقدار میگن کلاک پالس موثر !

فرض کنید یه کارت گرافیک از نوع GDDR5 و  128 بیتی دارید که کلاک حافظه اش 1000 مگاهرتزه . تو این حالت کلاک موثر میشه 4000 مگاهرتز . فرمول محاسبه پهنای باند حافظه گرافیک اینجوریه :

“کلاک پالس موثر” ضربدر “باس کارت گرافیک” تقسیم بر 8 .

این عدد 8 واسه اینه که عدد نهایی به  “بایت” در بیاد نه به “بیت” چون اگه به بیت در بیاد خیلی عدد بزرگی میشه ( هر بایت = 8 بیت ) . پس پهنای باند این کارت گرافیک میشه 4000 ضربدر 128 تقسیم بر 8 که میشه 64 میلیارد بایت در ثانیه یا همون 64 گیگابایت در ثانیه ( خیلی حرفه بخدا ، تازه این 128 بیتیه ، ما گرافیک 512 بیتی هم داریم )

انواع باس کارت گرافیک و مقایسه آنها

در حال حاضر باس کارت گرافیک از 32 بیت تا 512 بیت وجود داره . معمولا باس های 64 ، 128 و 256 بیت خیلی استفاده میشن . 64 بیت برای گرافیک های قدیمی تر و 256 بیت در گرافیک های متوسط رو به بالا داره استفاده میشه . گرافیک های 384 بیتی و 512 بیتی در گرافیک های خیلی قوی و مخصوص بازی استفاده میشن .

خیلی ها رو دیدم که دو تا گرافیک رو با باس حافظه شون مقایسه می کنن و بر همین اساس نتیجه گیری هم می کنن 🙂  مثلا بین یه گرافیک 128 بیتی و 256 بیتی قطعا اون 256 بیتی رو انتخاب می کنن در صورتی که این کار همیشه درست نیست چون همونطور که بالاتر دیدید ، پهنای باند حافظه گرافیکی ، سرعت یا عملکرد رو تعیین می کنه و پهنای باند هم حاصلضرب دو تا فاکتور هست . حتی اگه باس کارت گرافیک بالا باشه اما اون یکی عدد ( کلاک پالس ) کوچیک باشه ، نتیجه کوچیک میشه . مثلا 4 ضربدر 6 میشه 24 از اونطرف 3 ضربدر 8 هم میشه 24 پس خیلی مهمه که چی با چی داره ضرب میشه . اگه یه گرافیک 256 بیتی GDDR3 با کلاک حافظه 200 مگاهرتز و یه گرافیک دیگه 128 بیتی GDDR5 با کلاک حافظه 400 مگاهرتز داشته باشیم شما کدومو انتخاب می کنید ؟ تو حالت کلی و به گفته فروشنده ، طبیعتا انگار اونی که 256 بیتی هست باید بهتر باشه اما الان با یه دو دو تا چهارتای ساده می بینید که اینجوری نیست .

پهنای باند با باس کارت گرافیک 128 بیت = 128 ضربدر 1600 تقسیم بر 8 = 25.6 گیگابایت در ثانیه ( اون 1600 به خاطر تکنولوژی DDR5 هست )

پهنای باند با باس کارت گرافیک 256 بیت = 256 ضربدر 400 تقسیم بر 8 = 12.8 گیگابایت در ثانیه ( اون 400 به خاطر تکنولوژی DDR3 هست )

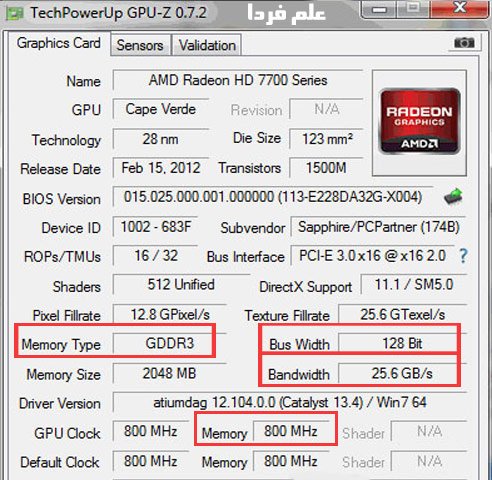

پس می بینید که لزوما ، باس کارت گرافیک بیشتر به معنی قدرت یا پهنای باند بیشتر نیست و عامل مهم دیگه ای به نام کلاک پالس هم تاثیر گذاره . همین مسئله در مورد کلاک پالس هم صدق می کنه . نمیشه بگی چون این کارت گرافیک کلاک پالس بیشتری داره پس قطعا بهتره . شکل های زیر رو نگاه کنید : شکل اول ، مشخصات گرافیک AMD Radeon HD 7750 با تکنولوژی GDDR3 و باس 128 بیتی و کلاک پالس 800 مگاهرتز رو نشون میده . با این مشخصات ، پهنای باندش شده 25.6 گیگابایت در ثانیه .

پهنای باند گرافیک AMD HD 7750 نوع GDDR3

پهنای باند گرافیک AMD HD 7750 نوع GDDR3

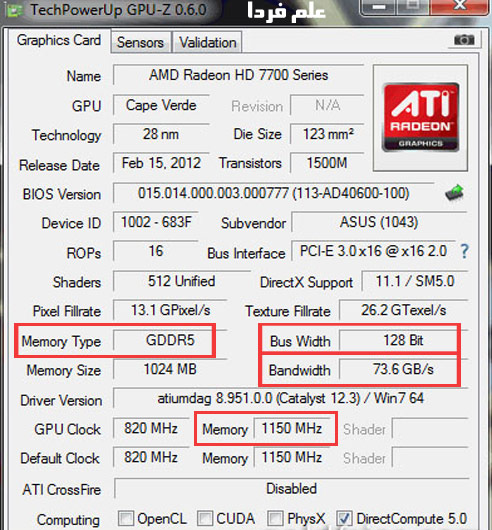

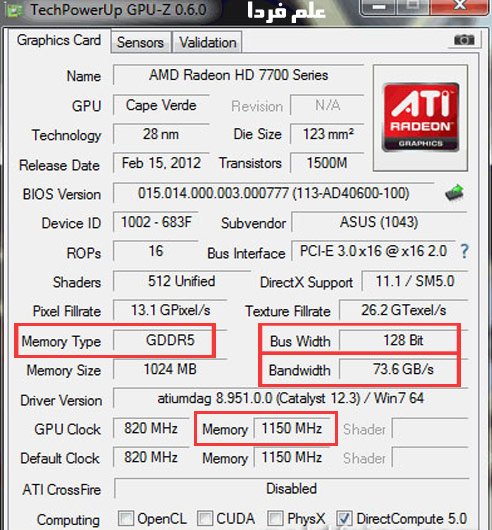

حالا شکل زیر مشخصات همون AMA Radeon HD 7750 رو نشون میده با تکنولوژی GDDR5 و باس 128 بیت و کلاک پالس 1150 مگاهرتز . همون طور که می بینید ، با اینکه جفتشون 128 بیتی هستن اما پهنای باند دومی خیلی بیشتره .

پهنای باند گرافیک AMD HD 7750 نوع GDDR5

پهنای باند گرافیک AMD HD 7750 نوع GDDR5

من سعی کردم تا جایی که میشه باس کارت گرافیک رو به زبون ساده توضیح بدم اگه متوجه نشدید یه بار دیگه متن رو بخونید و اگه بازهم متوجه نشدید سوال بپرسید در خدمتم .
